XZ242QP - Monitor ACER - Bezplatný návod na obsluhu

Značka	Acer
Model	XZ242QP
Typ produktu	LCD monitor
Veľkosť obrazovky	23,6 palca (60 cm)
Maximálne rozlíšenie	1920 x 1080 @ 144 Hz (HDMI2/DP)
Obnovovacia frekvencia	Až 144 Hz
Doba odozvy	4 ms (GtG)
Typ panelu	VA
Jas	400 cd/m² (typický)
Kontrast	100 000 000:1 max (DCR)
Pozorovací uhol	178° horizontálne / 178° vertikálne
Konektivita	2x HDMI, 1x DisplayPort, audio výstup
Integrované reproduktory	2 x 3 W
Technológie	FreeSync, HDR, Light Blue, Black Boost, Zameriavač
Rozmery (so základňou)	534 x 516-396 x 234 mm
Hmotnosť (netto)	4,2 kg
Nastavenie výšky	120 mm ±5 mm
Náklon	-5° až +25°
Otočenie	360°
Napájanie	DC 12 V, 5 A (sieťový adaptér)
Spotreba (pri zapnutom)	34 W (typicky)
Spotreba (pohotovostný režim)	0,5 W
Údržba a čistenie	Vypnúť, odpojiť, použiť mäkkú handričku bez amoniaku a alkoholu
Bezpečnosť	Neotvárať, skladovať medzi -20°C a 60°C
Montáž na stenu	VESA (odnímateľný držiak)

Často kladené otázky - XZ242QP ACER

Ako vyčistiť obrazovku monitora Acer XZ242QP?

Vypnite monitor a odpojte napájací kábel. Nastriekajte čistiaci roztok bez rozpúšťadla na mäkkú handričku a jemne utrite obrazovku. Nikdy nepoužívajte výrobky s obsahom amoniaku alebo alkoholu.

Aké káble sú súčasťou balenia?

Monitor sa dodáva s napájacím káblom, adaptérom, HDMI káblom (voliteľný), DisplayPort káblom (voliteľný) a rýchlym sprievodcom.

Ako aktivovať technológiu FreeSync?

FreeSync je k dispozícii cez porty HDMI alebo DP. Skontrolujte, či je vaša grafická karta kompatibilná a aktivujte voľbu v OSD menu monitora (v časti Nastavenia alebo Hra). Dynamicky upravuje obnovovaciu frekvenciu pre plynulý obraz.

Aké je maximálne rozlíšenie a obnovovacia frekvencia?

Maximálne rozlíšenie je 1920 x 1080 s obnovovacou frekvenciou až 144 Hz cez HDMI2 alebo DisplayPort. Na HDMI1 je limit 120 Hz.

Ako nastaviť výšku monitora?

Monitor je vybavený nastavením výšky 120 mm ±5 mm. Potiahnite alebo zatlačte na hornú časť obrazovky pri držaní základne a nastavte výšku podľa potreby.

Je možné monitor pripevniť na stenu?

Áno, stojan je odnímateľný (noha sa dá odmontovať) a monitor je kompatibilný s VESA držiakmi na stenu. Viac informácií nájdete v rýchlom sprievodcovi.

Čo robiť, ak po pripojení nie je obraz?

Skontrolujte, či je signálny kábel (HDMI/DP) správne pripojený a monitor je zapnutý. Uistite sa, že vybraný vstupný port zodpovedá použitiu (pomocou tlačidla zdroja v OSD menu). Ak problém pretrváva, reštartujte počítač.

Aká je spotreba v pohotovostnom režime?

Spotreba v pohotovostnom režime je 0,5 W (typicky). Vo vypnutom stave je tiež 0,5 W. Pre úsporu energie odpojte sieťový adaptér.

Ako vyčistiť kryt alebo rám monitora?

Použite mäkkú handričku mierne navlhčenú vodou na utretie rámu a stojana. Nepoužívajte agresívne chemikálie, amoniak ani alkohol. Zabráňte vniknutiu tekutiny do otvorov.

Kde nájdem kompletný návod na použitie?

Kompletný manuál je k dispozícii na stiahnutie zadarmo vo formáte PDF na stránke podpory Acer alebo na notice-facile.com. Obsahuje 113 strán s podrobnosťami o inštalácii, nastaveniach OSD a špecifikáciách.

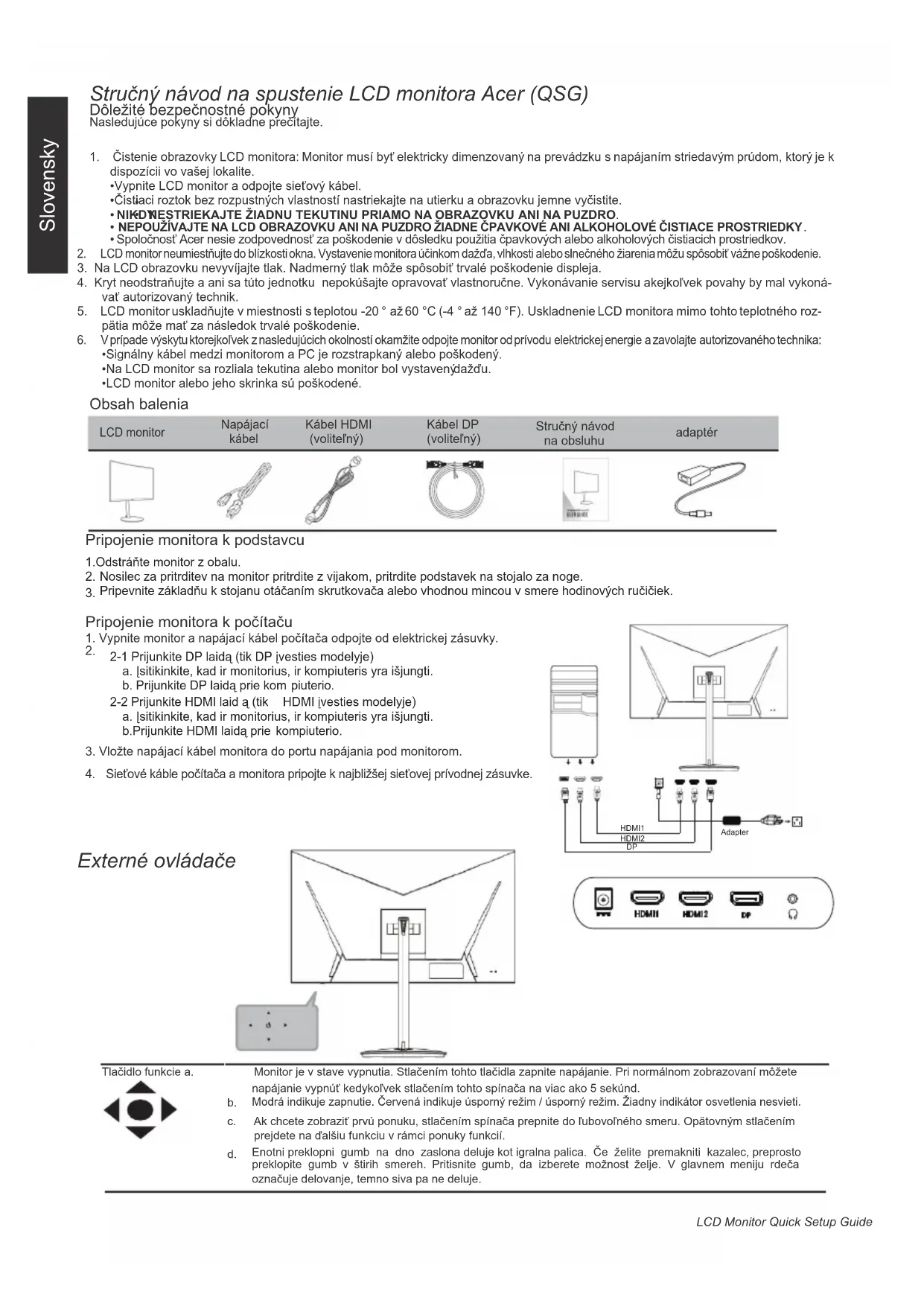

NÁVOD NA OBSLUHU XZ242QP ACER

Nasledujúce pokyny si dôkladne přečítajte.

1. Čistenie obrazovky LCD monitora: Monitor musí byt' elektricky dimenzovaný na prevádzku s napájaním striedavým průdom, ktorý je k dispozícii vo vašej lokalite.

- Spoločnosť Acer nesie zodpovednosť za poškodenie v dôsledku použitia čpavkových alebo alkoholových čistiacich prostriedkov.

1. LCD monitor neumiestňujte do blízkosti okna. Vystavenie monitora účinkom dažďa, vlhkosti alebo slnečného žiarenia môžu spôsobit’ vážne poškodenie.

2. Na LCD obrazovku nevyvíjajte tlak. Nadmerný tlak môže spôsobit' trvalé poškodenie displeja.

3. Kryt neodstraňujte a ani sa túto jednotku nepokůšajte opravovať vlastnoručne. Vykonávanie servisu akejkoľvek povahy by mal vykonávať autorizovaný technik.

4. LCD monitor uskladňujte v miestnosti s teplotou -20 ° až 60 °C (-4 ° až 140 °F). Uskladnenie LCD monitora mimo tohto teplotného rozpätia môže mať za následok trvalé poškodenie.

5. V prípade výskytu ktorejkol'vek z nasledujúcich okolností okamžite odpojte monitor od privodu elektrickej energie a zavolajte autorizovaného technika:

•Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.

•Na LCD monitor sa rozliala tekutina alebo monitor bol vystavenýdaždu.

•LCD monitor alebo jeho skrinka sú poškodené.

Obsah balenia

LCD monitor	Napájací kábel	Kábel HDMI (voliteľný)	Kábel DP (voliteľný)	Stručný návod na obsluhu	adaptér

Pripojenie monitora k podstavcu

Pripojenie monitora k počítaču

1. Vypnite monitor a napájací kábel počítača odpojte od elektrickej zásuvky.

2. 2-1 Prijunkite DP laidą (tik DP įvesties modelyje)

1. Vložte napájací kábel monitora do portu napájania pod monitorom.
2. Sietové kable počitača a monitora pripojte k najbližšej sietovej prívodnej zásuvke.

HDM1 HDM2 DP Adapter

Externé ovládače

Monitor je v stave vypnutia. Stlačením tohto tlačidla zapnite napájanie. Pri normálnom zobrazovaní môžete napájanie vypnúť kedykol'vek stlačením tohto spínača na viac ako 5 sekúnd.

Funkcia FreeSync (len pre HDMI/DP): môže umožnit' grafickém zdroju s podporou funkcie FreeSync dynamicky upravit' frekvenciu obnovovania podľa typických frekvencií snímok obsahu s cieľom dosiahnut' energeticky efektívnu, virtuálne neprerušovanú a málo časovo oneskorenú aktualizáciu zobrazenia.

Nariadenia a bezpečnostné vyhlásenia

Vyhlásenia FCC

Toto zariadenie bolo preskúšané a bolo zistené, že je v zhode s limitnými hodnotami pre digitálne zariadenia triedy B, a to v súlade s časťou 15 Pravidiel FCC. Tieto limitné hodnoty sú navrhnuté tak, aby poskytovali účinnú ochranu proti škodlivej interferencii pri bežnej inštalácii v domácnostiach. Toto zariadenie generuje, využíva a môže aj vyžarovat' energiu s rádiovou frekvenciou, a ak nie je nainštalované a nepoužíva sa v súlade s týmito inštrukciami, môže spôsobovat' škodlivé rušenie rádiovej komunikácie.

Predsa len však neexistuje záruka, že v rámci určitej inštalácie sa rušenie nevyskytne. Ak toto zariadenie spôsobuje škodlivé rušenie rádiového alebo televízneho príjmu, čo je možné zistiť zapnutím a vypnutím zariadenia, používateľ je oprávnený pokúsiť sa toto rušenie napraviť jedným alebo viacerými nasledujúcimi opatreniami:

• Zmeňte orientáciu alebo premiestnite prijímaciu anténu.
• Zvýšte odstup medzi zariadením a prijímačom.
• Pripojte zariadenie do zástrčky v inom obvode než je pripojený prijímač.
• Prekonzultujte túto náležitost's dodávatel'om alebo skúseným rádiovým alebo televíznym technikom, ktorý vám pomôže.

CE vyhlásenie o zhode

Spoločnosť Acer Inc. týmto vyhlasuje, že LCD monitor je v zhode so základnými požiadavkami a dálším relevantnymi ustanoveniami Smernice o EMK 2014/30/EU, Smernice o nízkom napátí 2014/35/EU, Smernice RoHS 2011/65/EU a Smernice 2009/125/ES pokiaľ ide o vytvorenie rámca pre stanovenie požiadaviek ekodizajnu elektrických výrobkov.

Všetky pripojenia k iným zariadeniam výpočtovej techniky musia byť zrealizované pomocou tienených káblov, aby sa takto zachoval súlad s nariadeniami o EMK.

Poznámka: Periférne zariadenia

K tomuto zariadeniu možno pripájať jedine periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atd.). s certifikátom zhody s medznými hodnotami triedy B. Prevádzka v spojení s nie certifikovanými periférnymi zariadeniami bude mať zvyčajne za následok rušenie rozhlasového a televízneho príjmu.

Upozornenie

Zmeny a úpravy, ktoré nie sú výslovne povolené výrobcom, môžu spôsobit' zánik oprávnenia používateľa na prevádzkovanie tohto výrobku, ktoré vydáva americký Federálny výbor pre telekomunikácie.

Prevádzkové podmienky

Toto zariadenie je v súlade s Čast'ou 15 pravidiel FCC. Používanie zariadenia je možné po splnení nasledujúcich dvoch podmienok: (1) Toto zariadenie nesmie spôsobovat' škodlivé rušenie a (2) toto zariadenie musí akceptovat' akékol'vek prijímané rušenie, a to vrátane rušenia, ktoré môže spôsobovat' neželateľnú prevádzku.

Tento digitálny prístroj triedy B je v súlade s kanadskou normou ICES-003.

Zneškodňovanie zariadení, ktoré predstavujú odpad, realizované používateľmi - súkromnými domácnost'ami v rámci Európskej únie

Tento symbol na výrobku alebo na jeho balení udáva, že tento výrobok nesmie byt' zneškodňovaný spoločne s d'alším domácim odpadom. Je vo vašej zodpovednosti zlikvidovat' zariadenie predstavujúce odpad odovzdaním v k tomu určenom zbernom mieste, a to za účelom recyklovania odpadových elektrických a elektronických zariadení. Separovaný zber a recyklovanie zariadenia, ktoré predstavuje odpad, a to počas nakladania s ním pomôže ochránit' prírodné zdroje a zabezpečí skutočnosť, že zariadenie bude recyklované takým spôsobom, aby chránilo ľudské zdravie a životné prostredie. Bližšie informácie o tom, kam môžete odovzdat' vaše zariadenie pre účel jeho recyklovania získate na vašom miestnom úrade, u spoločnosti, ktorá likviduje váš komunálny odpad, alebo v obchode, kde ste zakúpili výrobok.

Aby nedošlo k poškodeniu monitora, nezdvíhajte monitor jeho základňou.

Acer monitor je purposed pre video a vizuálne zobrazenie informácií získaných z elektronických zariadení.

ŠPECIFIKÁCIE

Názov modelu	Verzia	XZ242Q
LCD panel Systém mechaniky		TFT farebný LCD
		Velkost' 23.6"(60cm)
		Rozstup pixlov 0.27156mm
		Jas 400 jednotiek (Typ.)
		Kontrast 100000000 : 1 max. (DCR)
		Uhol pre sledovanie CR>10; R/L:178 U/D:178
		Doba odozvy 4 ms (G do G)
		Typ panela VA
H/V kmitočet	Horizontálny kmitočet	HDMI1:15KHz-140KHzHDMI2:15KHz-180KHzDP:180KHz-180KHz
	Vertikálny kmitočet	HDMI1: 48Hz-1 20HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
Rečnik		3W X 2
Audio		Výstup zvuku (iba výstup zvuku)
Počet farieb displeja		16,7 M farieb
Frekvencia kmitania bodu		35.3MHz
Maximálne rozlišenie		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Zapoj a hraj		VESA DDCCI/DDC2B
Trieda energetickej účinnosti		A
*Ročná spotreba energie		28kW (pre vstupný model HDMI)
Spotreba energie Režim zapnutia		34W
		Režim spánku 0,5 W (typicky)
		Režim vypnutia 0,5 W (typicky)
Konektor pre vslup		HDMI1HDMI2DP
Vstupný video signál		HDMI (iba pre modely s rozbočovačom HDMI)DP (iba pre modely s rozbočovačom DP)
Maximálny rozmer obrazovky		Horizontálny: 521.4mmVertikálny: 293.3 mm
Zdroj napájania		DC 12V 5A
Prevádzkové prostredie		Prevádzková teplota: 0 až 40°CSkladovacia teplota: -20 až 60°CPrevádzková vlhkost': 10% až 85%
Rozmery		534 (Š) x 516-396 x 234(H) mm
Hmotnost' (čistá hmotnost')		4.2 kg
Špecifikácie zariadenia		Naklonenie: -5° až + 25° Pivot: NieOtočné: 360° Odnímateľný podstavec: AnoNastavenie výšky: 120mm±5mm
Externé ovládače:	Funkcie	Jas Cieľový bodkontrastlovať JazykBlack Boost Časový limit OSDModré svello PriehľadnosťACM Obnovovacia frokvencia NumHDR Zámok OSDSuper ostrosť VstupGamma Automatický zdrojFarba Teplota Format DPRežiný Široký režimFarebný priestor PIP / PBPRežim Stupne šedl Príradenie klávesových skratlek6-osový odteň DDC / CI6-osový nasytený Uroveň HDMI BlackObjem Režim rýchleho spusteniaNemýOver DriveFreeSync
* Všetky špecifikácie sa môžu zmenit bez upozornenia.* Ročná spotreba energie sa vypočita pomocou typickej spotreby energie 4 hodiny denne, 365 dní za rok.
Súlad s nariadeniami

Návody na obsluhu a d'alšiu dokumentáciu týkajúcu sa vášho výrobku Acer nájdete na oficiálnej internetovej stránke zákazníčkej podpory spoločnosti Acer.

Acer LCD Skærm Quick Start Guide

Funkcia FreeSync (len pre HDMI/DP): môže umožnit' grafickém zdroju s podporou funkcie

FreeSync dynamicky upravit' frekvenciu obnovovania podľa typických frekvencíí snímok obsahu s cieľom dosiahnut' energeticky efektívnu, virtuálne neprerušovanú a máločasovo oneskorenú aktualizáciu zobrazenia.
