XZ242QP - Monitor ACER - Gratis bruksanvisning och manual

Märke	Acer
Modell	XZ242QP
Produkttyp	LCD-skärm
Skärmstorlek	23,6 tum (60 cm)
Maximal upplösning	1920 x 1080 @ 144 Hz (HDMI2/DP)
Uppdateringsfrekvens	Upp till 144 Hz
Svarstid	4 ms (GtG)
Paneltyp	VA
Ljusstyrka	400 cd/m² (typisk)
Kontrast	100 000 000:1 max (DCR)
Betraktningsvinkel	178° horisontell / 178° vertikal
Anslutningar	2x HDMI, 1x DisplayPort, ljudutgång
Inbyggda högtalare	2 x 3 W
Teknik	FreeSync, HDR, Light Blue, Black Boost, Sikte
Mått (med stativ)	534 x 516-396 x 234 mm
Nettovikt	4,2 kg
Höjdjustering	120 mm ±5 mm
Lutning	-5° till +25°
Rotation	360°
Strömförsörjning	DC 12 V, 5 A (nätadapter)
Strömförbrukning (på)	34 W (typisk)
Strömförbrukning (standby)	0,5 W
Underhåll och rengöring	Stäng av, koppla ur, använd en mjuk trasa utan ammoniak eller alkohol
Säkerhet	Öppna inte, förvara mellan -20°C och 60°C
Väggfäste	VESA (avtagbart stativ)

Vanliga frågor - XZ242QP ACER

Hur rengör jag skärmen på Acer XZ242QP?

Stäng av skärmen och koppla ur strömkabeln. Spraya en lösningsmedelsfri rengöringslösning på en mjuk trasa och torka försiktigt skärmen. Använd aldrig produkter som innehåller ammoniak eller alkohol.

Vilka kablar ingår i lådan?

Skärmen levereras med en strömkabel, en adapter, en HDMI-kabel (tillval), en DisplayPort-kabel (tillval) och en snabbstartguide.

Hur aktiverar jag FreeSync-tekniken?

FreeSync är tillgängligt via HDMI- eller DP-portarna. Se till att din grafik källa är kompatibel och aktivera alternativet i skärmens OSD-meny (under Inställningar eller Spel). Detta justerar dynamiskt uppdateringsfrekvensen för en smidig upplevelse.

Vilken är den maximala upplösningen och uppdateringsfrekvensen?

Den maximala upplösningen är 1920 x 1080 med en uppdateringsfrekvens på upp till 144 Hz via HDMI2 eller DisplayPort. Via HDMI1 är gränsen 120 Hz.

Hur justerar jag skärmens höjd?

Skärmen har en höjdjustering på 120 mm ±5 mm. Dra eller tryck på ovansidan av skärmen medan du håller fast basen för att justera höjden efter önskemål.

Kan skärmen monteras på väggen?

Ja, stativet är avtagbart (foten kan tas bort) och skärmen är kompatibel med VESA-väggfästen. Se snabbstartguiden för instruktioner om hur du tar bort foten.

Vad gör jag om det inte visas någon bild efter anslutning?

Kontrollera att signalkabeln (HDMI/DP) är korrekt ansluten och att skärmen är påslagen. Se till att den valda ingångskällan motsvarar den använda porten (via källknappen i OSD-menyn). Om problemet kvarstår, starta om datorn.

Vad är strömförbrukningen i standby?

Strömförbrukningen i standby är 0,5 W (typisk). I avstängt läge är den också 0,5 W. För att spara mer energi, koppla bort nätadaptern.

Hur rengör jag skärmens ram eller hölje?

Använd en mjuk trasa lätt fuktad (vatten) för att torka av ramen och foten. Använd inte starka kemikalier, ammoniak eller alkohol. Undvik att vätska tränger in i öppningarna.

Var hittar jag den fullständiga användarhandboken?

Den fullständiga handboken finns tillgänglig som gratis PDF-nedladdning på Acers supportwebbplats eller på notice-facile.com. Den innehåller 113 sidor som beskriver installation, OSD-inställningar och specifikationer.

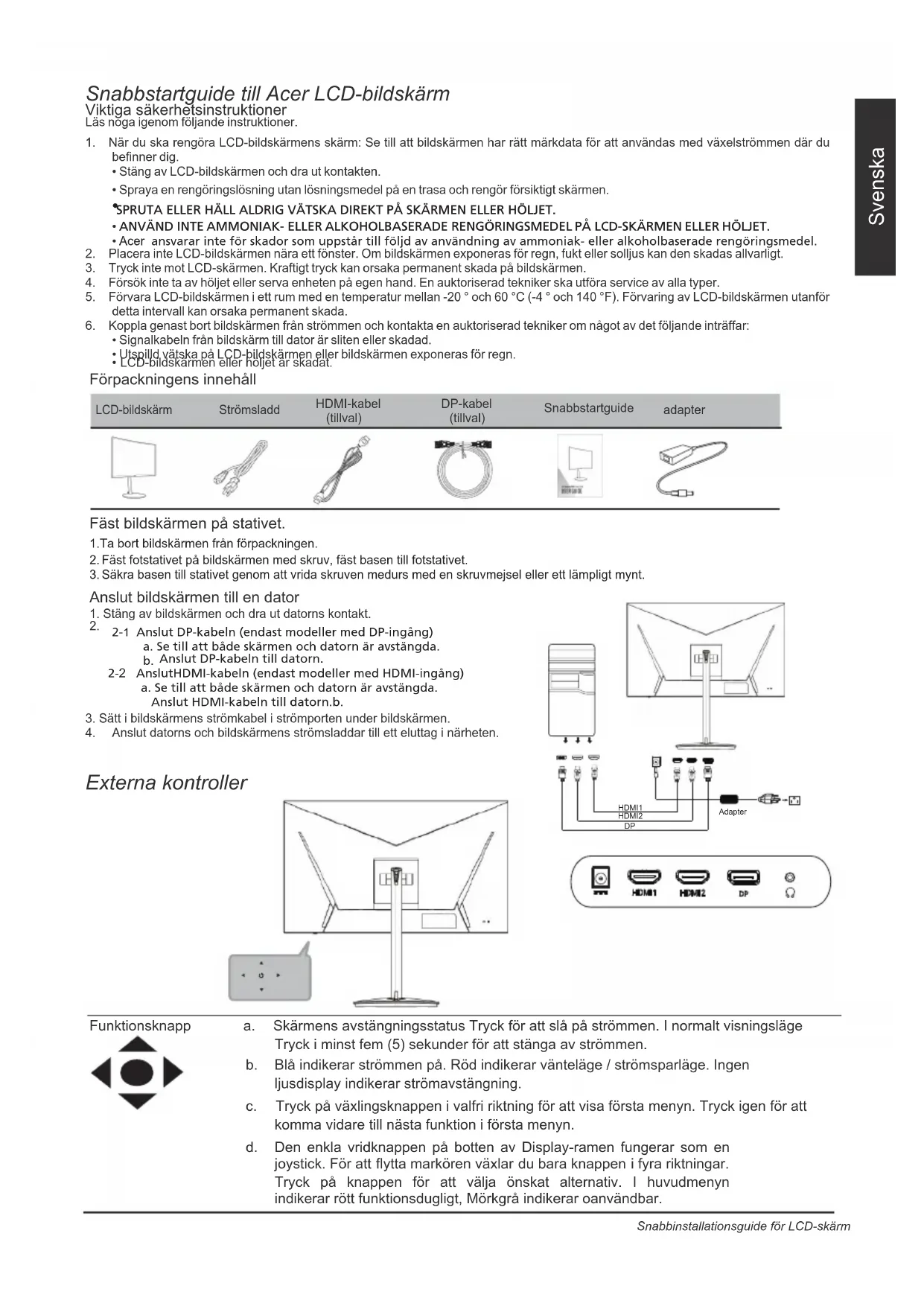

BRUKSANVISNING XZ242QP ACER

Viktiga säkerhetsinstruktioner Läs noga igenom följande instruktioner.

1. När du ska rengöra LCD-bildskärmens skärm: Se till att bildskärmen har rätt märkdata för att användas med växelströmmen där du befinner dig.

2. Stäng av LCD-bildskärmen och dra ut kontakten.

3. Spraya en rengöringslösning utan lösningsmedel på en trasa och rengör försiktigt skärmen.

SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET.

• ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.

- Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.

1. Placera inte LCD-bildskärmen nära ett fönster. Om bildskärmen exponeras för regn, fukt eller solljus kan den skadas allvarligt.
2. Tryck inte mot LCD-skärmen. Kraftigt tryck kan orsaka permanent skada på bildskärmen.
3. Försök inte ta av höljet eller serva enheten på egen hand. En auktoriserad tekniker ska utföra service av alla typer.
4. Förvara LCD-bildskärmen i ett rum med en temperatur mellan -20 ° och 60 °C (-4 ° och 140 °F). Förvaring av LCD-bildskärmen utanför detta intervall kan orsaka permanent skada.
5. Koppla genast bort bildskärmen från strömmen och kontakta en auktoriserad tekniker om något av det följande inträffar:

- Signalkabeln från bildskärm till dator är sliten eller skadad.

- Utspilld vätska på LCD-bildskärmen eller bildskärmen exponeras för regn. - LCD-bildskarmen eller holjet är skadat.

Förpackningens innehåll

LCD-bildskärm	Strömsladd	HDMI-kabel (tillval)	DP-kabel (tillval)	Snabbstartguide	adapter

Fäst bildskärmen på stativet.

1. Ta bort bildskärmen från förpackningen.
2. Fäst fotstativet på bildskärmen med skruv, fäst basen till fotstativet.
3. Säkra basen till stativet genom att vrida skruven medurs med en skruvmejsel eller ett lämpligt mynt.

Anslut bildskärmen till en dator

1. Stäng av bildskärmen och dra ut datorns kontakt.

2. 2-1 Anslut DP-kabeln (endast modeller med DP-ingång) a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.
   2-2 AnslutHDMI-kabeln (endast modeller med HDMI-ingång) a. Se till att både skärmen och datorn är avstängda. Anslut HDMI-kabeln till datorn.b.

3. Sätt i bildskärmens strömkabel i strömporten under bildskärmen.

4. Anslut datorns och bildskärmens strömsladdar till ett eluttag i närheten.

Externa kontroller

a. Skärmens avstängningsstatus Tryck för att slå på strömmen. I normalt visningsläge Tryck i minst fem (5) sekunder för att stänga av strömmen.
b. Blå indikerar strömmen på. Röd indikerar vänteläge / strömsparläge. Ingen ljusdisplay indikerar strömavstängning.
c. Tryck på växlingsknappen i valfri riktning för att visa första menyn. Tryck igen för att komma vidare till nästa funktion i första menyn.
d. Den enkla vridknappen på botten av Display-ramen fungerar som en joystick. För att flytta markören växlar du bara knappen i fyra riktningar. Tryck på knappen för att välja önskat alternativ. I huvudmenyn indikerar rött funktionsdugligt, Mörkgrå indikerar oanvändbar.

FreeSync (endast HDMI/DP): Med hjälp av en grafikkäll som stöds av FreeSync, kan den dynamiskt justera skärmens uppdateringsfrekvens som bygger på vanliga bildfrekvenser för strömsnåla skärmuppdateringar, nästan utan störningar och med låg latens.

Bestämmelser och säkerhetsmeddelanden

FCC-meddelanden

Denna enhet har testats och befunnits efterleva gränserna för en digital enhet i klass B, enligt avsnitt 15 i FCC:s bestämmelser. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadlig interferens vid installation i bostadsmiljö. Denna enhet alstrar, använder och kan utstråla radiofrekvent energi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation.

Det finns dock ingen garanti för att inte interferens förekommer i en enskild installation. Om denna enhet skulle orsaka skadlig interferens på radio- eller TV-mottagning, vilket kan bestämmas genom att enheten slås av och på, bör användaren försöka rätta till interferensen genom att utföra en eller flera av följande åtgärder:

• Rikta om eller flytta på mottagarantennen.
• Öka avståndet mellan enheten och mottagaren.
• Anslut enheten till en annan strömkrets än den som mottagaren är ansluten till.
• Rådfråga din återförsäljare eller en behörig radio/TV-tekniker.

CE-efterlevnadsdeklaration

Härmed deklarerar Acer Inc., att denna LCD-bildskärm efterlever de viktigaste kraven och andra relevanta bestämmelser i EMC-direktiv 2014/38/EU, lågsoänningsdirektiv 2014/35/EU och RoHS-direktiv 2011/65/EU och direktiv 2009/125/EC gällande etablering av ett ramverk för fastställning av ekodesignkrav för energirelaterad produkt.

Meddelande: Skrmade sladdar

Alla anslutningar till andra datorenheter mste gras med skrmade sladdar fr att upprthlla efterlevnad med EMC-bestmmelser.

Meddelande: Kringutrustning

Endast kringutrustning (in/utngsenheter, terminaler, skrivare osv.) somr certifierade att efterleva klass B-gmser frånslutas till denna utrustning. Anvndning med icke-certifierad kringutrustning orsakar troligtvis interferens p radio- och TV-mottagning.

Frsiktighet

ndringar eller modifieringar som inte uttryckligen godknts av tillverkaren kan upphva användarens befogenhet, vilket stds av Federal Communications Commission, att använda denna produkt.

Anvndningsfrhllanden

Denna enhet uppfyller Del 15 av FCC:s regler. Drift frutster att fjande tvvillkor uppfylls: (1) enheten fr inte orsaka skadliga strningar och (2) enheten mste acceptera alla strningar som tas emot, inklusive strningar som kan orsaka onskad drift.

Meddelande: Kanadensiska anvndare

Denna klass B digitala apparat efterlever Canadian ICES-003.

Denna symbol på produkten eller dess förpackning indikerar att produkten inte får slängas bland hushållssoporna. Det är ditt ansvar att kassera din uttjänta utrustning genom att lämna in den på närmaste återvinningsentral för återvinning av uttjänt elektrisk och elektronisk utrustning. Separat insamling och återvinning av uttjänt utrustning bidrar till att spara naturresurser och säkerställa att utrustningen återvinns på ett sätt som skyddar människors hälsa och miljön. För mer information om återvinningscentraler, kontakta din kommun, ditt renhållningsbolag eller den butik där du köpte produkten.

För att förhindra skador på bildskärmen, lyft inte monitorn genom dess bas.

Acer monitorn är ämad för video och visuell visning av information som erhållits från elektroniska enheter.

SPECIFICATIONER

Modellnamn	Version	XZ242Q
LCD-panel Drivsystem		TFT färg-LCD
	Storlek	23.6" (60cm)
	Pixelhöjd	0.27156mm
	Ljusstyrka	400 nit (norm.)
	Kontrast	100000000:1 Max (DCR)
	Visningsbar vinkel	CR >10; H/V: 178 U/N: 178
	Responstid	4 ms (grå-till-grå)
	Paneltyp	VA
H/Vfrekvens	H-frekvens	HDMI1:15KHz-140KHzHDMI2:15KHz-180KHzDP:180KHz-180KHz
	V-frekvens	HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
Högtalare		3W x 2
Audio		Audio-utgång (endast ljudutgång) modell
Skärmfärger		16,7 miljoner färger
Punktklocka		35.3MHz
Max. upplösning		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920x1080@144Hz;
Plug & Play		VESA DDCCI/DDC2B
Energieffektivitetsklass		A
*Ärlig energiförbrukning		28kWh (för HDMI-ingångsmodell)
Strömförbrukning På läge		34W
	Viloläge	0,5 W (norm.)
	Läge AV	0,5 W (norm.)
Ingångsanslutning		HDMI1HDMI2DP
Ingångsvideosignal		HDMI (enbart modell med HDMI-hubb)DP (enbart modell med DP-hubb)
Max. skärmstorlek		Horisontell: 521.4 mmVertikal: 293.3mm
Strömkälla		DC 12V 5A
Miljööverväganden		Drifttemperatur: 0° to 40°CFörvaringstemperatur: -20° to 60°CDriftsluftfuktighet: 10% to 85%
Mätt		534(B)x516-396(H)x234(D) mm
Vikt (netto)		4.2kg
Mekanism spec.		Tilt: -5° till + 25° Pivot: NejSvängbar: 360° Avtagbar fotställ: JaHöjdjustering: 120mm±5mm
Externa kontroller:	Funktioner	Ljusstyrka Volym PIP / PBPKontrast Mute SnabbtangentuppgiftSvart Boost Överdrivenhet DDC / CIBlätt ljus FreeSync HDMI Svart nivåACM Aim Point SnabbstartslägeHDR LanguageSuperskärpa OSD TimeoutGamma OH-filmFärgtemp Refresh Rate NumLägen OSD LockFärgutrymme InputGrayscale-läge Automatisk Källa6-axlig färgton DP-format6 axelmättnad Wide Mode
*All specifications are subject to change without notice.*Annual energy consumption is calculated using the typical power consumption 4 hours per day, 365 days per year.
Lagstadgad efterlevnad

Hitta manualer och andra dokument för din Acer odukt på Acer ficiella supportwebbplats.
