XZ242QP - Monitor ACER - Kostenlose Bedienungsanleitung

Marke	Acer
Modell	XZ242QP
Produkttyp	LCD-Monitor
Bildschirmgröße	60 cm (23,6 Zoll)
Maximale Auflösung	1920 x 1080 @ 144 Hz (HDMI2/DP)
Bildwiederholfrequenz	Bis zu 144 Hz
Reaktionszeit	4 ms (GtG)
Paneltyp	VA
Helligkeit	400 cd/m² (typisch)
Kontrast	100 000 000:1 max (DCR)
Betrachtungswinkel	178° horizontal / 178° vertikal
Anschlüsse	2x HDMI, 1x DisplayPort, Audioausgang
Integrierte Lautsprecher	2 x 3 W
Technologien	FreeSync, HDR, Light Blue, Black Boost, Zielpunkt
Abmessungen (mit Standfuß)	534 x 516-396 x 234 mm
Nettogewicht	4,2 kg
Höhenverstellung	120 mm ±5 mm
Neigung	-5° bis +25°
Schwenkbar	360°
Stromversorgung	DC 12 V, 5 A (Netzadapter)
Leistungsaufnahme (Betrieb)	34 W (typisch)
Leistungsaufnahme (Standby)	0,5 W
Pflege und Reinigung	Ausschalten, Netzstecker ziehen, weiches Tuch ohne Ammoniak oder Alkohol verwenden
Sicherheit	Nicht öffnen, zwischen -20°C und 60°C lagern
Wandhalterung	VESA (abnehmbarer Standfuß)

Häufig gestellte Fragen - XZ242QP ACER

Wie reinige ich den Bildschirm des Acer XZ242QP Monitors?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie eine lösungsmittelfreie Reinigungslösung auf ein weiches Tuch und wischen Sie vorsichtig über den Bildschirm. Verwenden Sie nie ammoniak- oder alkoholhaltige Produkte.

Welche Kabel sind im Lieferumfang enthalten?

Der Monitor wird mit einem Netzkabel, einem Adapter, einem HDMI-Kabel (optional), einem DisplayPort-Kabel (optional) und einer Kurzanleitung geliefert.

Wie aktiviere ich die FreeSync-Technologie?

FreeSync ist über die HDMI- oder DP-Anschlüsse verfügbar. Stellen Sie sicher, dass Ihre Grafikquelle kompatibel ist, und aktivieren Sie die Option im OSD-Menü des Monitors (unter Einstellungen oder Spiel). Dadurch wird die Bildwiederholfrequenz dynamisch angepasst, um ein flüssiges Erlebnis zu gewährleisten.

Was sind die maximale Auflösung und Bildwiederholfrequenz?

Die maximale Auflösung beträgt 1920 x 1080 mit einer Bildwiederholfrequenz von bis zu 144 Hz über HDMI2 oder DisplayPort. Bei HDMI1 liegt die Grenze bei 120 Hz.

Wie stelle ich die Höhe des Monitors ein?

Der Monitor verfügt über eine Höhenverstellung von 120 mm ±5 mm. Ziehen oder drücken Sie die Oberseite des Bildschirms, während Sie die Basis festhalten, um die Höhe nach Ihren Wünschen anzupassen.

Kann der Monitor an der Wand montiert werden?

Ja, der Standfuß ist abnehmbar und der Monitor ist mit VESA-Wandhalterungen kompatibel. Lesen Sie die Kurzanleitung für Anweisungen zum Entfernen des Standfußes.

Was tun, wenn nach dem Anschließen kein Bild angezeigt wird?

Überprüfen Sie, ob das Signalkabel (HDMI/DP) richtig eingesteckt ist und der Monitor eingeschaltet ist. Stellen Sie sicher, dass die ausgewählte Eingangsquelle dem verwendeten Anschluss entspricht (über die Quellentaste im OSD-Menü). Wenn das Problem weiterhin besteht, starten Sie den Computer neu.

Wie hoch ist der Stromverbrauch im Standby-Modus?

Der Stromverbrauch im Standby-Modus beträgt 0,5 W (typisch). Im Aus-Modus beträgt er ebenfalls 0,5 W. Um noch mehr Energie zu sparen, ziehen Sie den Netzadapter ab.

Wie reinige ich das Gehäuse oder den Rahmen des Monitors?

Verwenden Sie ein weiches, leicht feuchtes Tuch (Wasser) zum Abwischen des Rahmens und des Standfußes. Verwenden Sie keine aggressiven Chemikalien, Ammoniak oder Alkohol. Vermeiden Sie, dass Flüssigkeit in die Öffnungen eindringt.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Handbuch steht als kostenloser PDF-Download auf der Acer-Support-Website oder auf notice-facile.com zur Verfügung. Es enthält 113 Seiten mit detaillierten Informationen zur Installation, OSD-Einstellungen und technischen Daten.

BEDIENUNGSANLEITUNG XZ242QP ACER

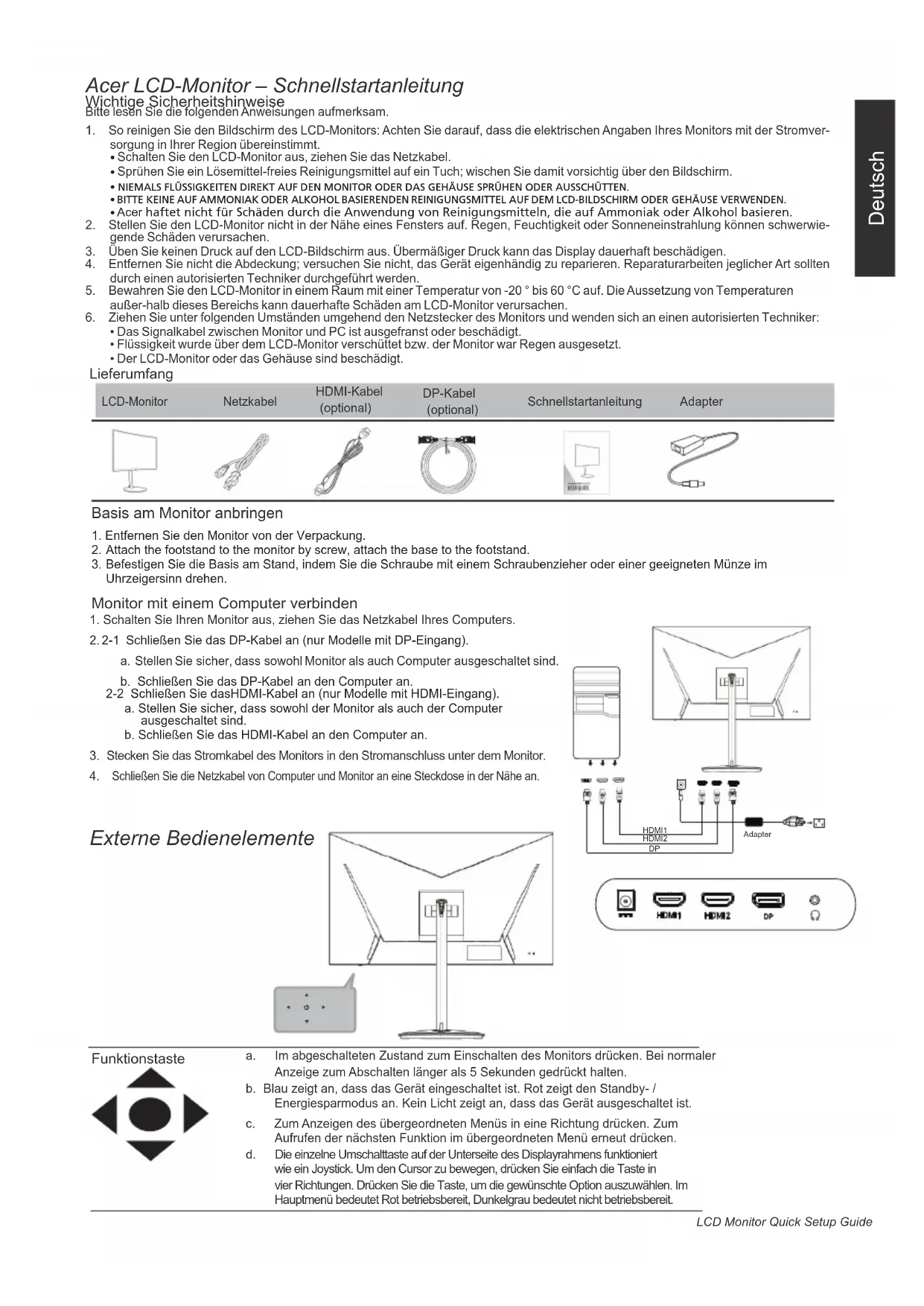

Acer LCD-Monitor – Schnellstartanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Anweisungen aufmerksam.

1. So reinigen Sie den Bildschirm des LCD-Monitors: Achten Sie darauf, dass die elektrischen Angaben Ihres Monitors mit der Stromversorgung in Ihrer Region übereinstimmt.

- Schalten Sie den LCD-Monitor aus, ziehen Sie das Netzkabel.

- Sprühen Sie ein Lösemittel-freies Reinigungsmittel auf ein Tuch; wischen Sie damit vorsichtig über den Bildschirm.

- NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.

• BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.

- Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.

1. Stellen Sie den LCD-Monitor nicht in der Nähe eines Fensters auf. Regen, Feuchtigkeit oder Sonneneinstrahlung können schwerwiegende Schäden verursachen.

2. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Übermäßiger Druck kann das Display dauerhaft beschädigen.

3. Entfernen Sie nicht die Abdeckung; versuchen Sie nicht, das Gerät eigenhändig zu reparieren. Reparaturarbeiten jeglicher Art sollten durch einen autorisierten Techniker durchgeführt werden.

4. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur von -20° bis 60°C auf. Die Aussetzung von Temperaturen außer-halb dieses Bereichs kann dauerhafte Schäden am LCD-Monitor verursachen.

5. Ziehen Sie unter folgenden Umständen umgehend den Netzstecker des Monitors und wenden sich an einen autorisierten Techniker:

- Das Signalkabel zwischen Monitor und PC ist ausgefranst oder beschädigt.

- Flüssigkeit wurde über dem LCD-Monitor verschüttet bzw. der Monitor war Regen ausgesetzt.

- Der LCD-Monitor oder das Gehäuse sind beschädigt.

Lieferumfang

LCD-Monitor	Netzkabel	HDMI-Kabel (optional)	DP-Kabel (optional)	Schnellstartanleitung	Adapter

Basis am Monitor anbringen

1. Entfernen Sie den Monitor von der Verpackung.
2. Attach the footstand to the monitor by screw, attach the base to the footstand.
3. Befestigen Sie die Basis am Stand, indem Sie die Schraube mit einem Schraubenzieher oder einer geeigneten Münze im Uhrzeigersinn drehen.

Monitor mit einem Computer verbinden

1. Schalten Sie Ihren Monitor aus, ziehen Sie das Netzkabel Ihres Computers.
2. 2-1 Schließen Sie das DP-Kabel an (nur Modelle mit DP-Eingang).

a. Stellen Sie sicher, dass sowohl Monitor als auch Computer ausgeschaltet sind.
b. Schließen Sie das DP-Kabel an den Computer an.

2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. Schließen Sie das HDMI-Kabel an den Computer an.

1. Stecken Sie das Stromkabel des Monitors in den Stromanschluss unter dem Monitor.
2. Schließen Sie die Netzkabel von Computer und Monitor an eine Steckdose in der Nähe an.

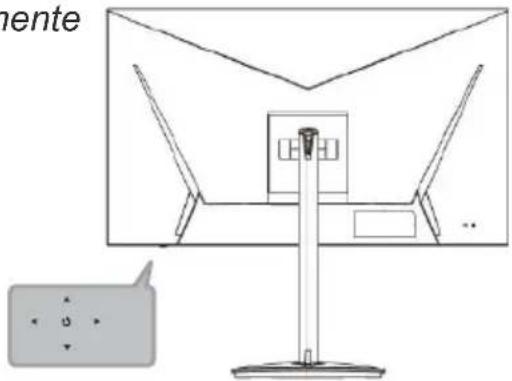

Externe Bedienelemente

a. Im abgeschalteten Zustand zum Einschalten des Monitors drücken. Bei normaler Anzeige zum Abschalten länger als 5 Sekunden gedrückt halten.
b. Blau zeigt an, dass das Gerät eingeschaltet ist. Rot zeigt den Standby-/Energiesparmodus an. Kein Licht zeigt an, dass das Gerät ausgeschaltet ist.
c. Zum Anzeigen des übergeordneten Menüs in eine Richtung drücken. Zum Aufrufen der nächsten Funktion im übergeordneten Menü erneut drücken.
d. Die einzelne Umschalttaste auf der Unterseite des Displayrahmens funktioniert wie ein Joystick. Um den Cursor zu bewegen, drücken Sie einfach die Taste in vier Richtungen. Drücken Sie die Taste, um die gewünschte Option auszuwählen. Im Hauptmenü bedeutet Rot betriebsbereit, Dunkelgrau bedeutet nicht betriebsbereit.

FreeSync (nur HDMI/DP): Kann einer FreeSync-unterstützten Grafikquelle die dynamische Anpassung der Aktualisierungsrate basierend auf den typischen Bildwiederholfrequenzen für Energieeffizienz, möglichst unterbrechungsfreie Wiedergabe und geringe Latenz erlauben.

Hinweise zu Vorschriften und zu Ihrer Sicherheit

FCC-Hinweise

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann – falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet – Störungen der Funkkommunikation verursachen.

Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
• Vergrößern des Abstands zwischen Gerät und Empfänger.
• Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

CE-Konformitätserklärung

Hiermit erklärt die Acer Inc., dass dieser LCD-Monitor mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU und RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte übereinstimmt.

Hinweis: Abgeschirmte Kabel

Sämtliche Verbindungen zu anderen Computergeräten müssen zur Einhaltung der EMV-Bestimmungen über abgeschirmte Kabel hergestellt werden.

Hinweis: Peripheriegeräte

An dieses Gerät dürfen nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Endgeräte, Drucker usw.) angeschlossen werden, die nachweislich die Grenzwerte der Klasse B einhalten. Der Betrieb mit nicht zertifizierten Peripheriegeräten führt mit hoher Wahrscheinlichkeit zu Störungen des Radio- und Fernsehempfangs.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller zugelassen sind, können die durch die Federal Communications Commission (FCC) erteilte Berechtigung zum Betrieb des Gerätes erlöschen lassen.

Betriebsbedingungen

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

Hinweis: Anwender in Kanada

Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.

Entsorgung von Altgeräten durch Verbraucher in Privathaushalten in der Europäischen Union

Dieses Symbol am Produkt oder seiner Verpackung zeigt an, dass dieses Produkt nicht mit Ihrem Hausmüll entsorgt werden darf. Stattdessen liegt es in Ihrer Verantwortung, das Altgerät durch die Übergabe an eine entsprechende Sammelstelle zum Recycling von elektrischen und elektronischen Altgeräten zu entsorgen. Das separate Sammeln und Recyceln Ihrer Altgeräte zum Zeitpunkt der Entsorgung hilft beim Erhalt natürlicher Ressourcen und bei der Gewährleistung einer umweltfreundlichen und die Gesundheit des Menschen schützenden Wiederverwertung des Produktes. Weitere Informationen darüber, wo Sie Ihr Altgerät zum Recycling abgeben können, erhalten Sie bei Ihrer örtlichen Stadtverwaltung, Ihrem Entsorgungsbetrieb oder dem Laden, in dem Sie das Produkt erworben haben.

Zur Vermeidung von Schäden an den Monitor, heben Sie den Monitor nicht von seiner Basis.

Acer Monitor ist für video und visuelle Darstellung von Informationen, die von elektronischen Geräten vorgesetzt.

Technische Daten

Modellbezeichnung	Version	XZ242Q
LCD-Panel	Betriebsmittel	TFT-Farb-LCD
	Größe	23.6" (60cm)
	Pixelabstand	0.27156mm
	Helligkeit	400Nits (typ.)
	Kontrast	100000000:1, max. (DCR)
	Sichtbarer Winkel	CR>10; R/L: 178 O/U: 178
	Reaktionszeit	4 ms (G zu G)
	Paneityp	VA
H/V Frequenz	H. Frequenz	HDMI1: 15KHz-140KHzHDMI2:15KHz-180KHzDP:180KHz-180KHz
	V. Frequenz	HDMI1: 48Hz-120HzHDMI2: 48Hz-120HzDP: 48Hz-144Hz
Redner		3 W x 2
Audio		Audio-Ausgabe (nur Audio-Ausgabe)
Angezeigte Farben		16.7 M
Pixeltakt		35.3MHz
Max. Auflösung		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Plug &Play		VESA DDCCI/DDC2B
Energieeffizienzklasse		A
*Jährlicher Energieverbrauch		28kWh (für HDMI-Eingangsmodell)
Stromverbrauch Betriebsmodus		34W
		Ruhezustand	0.5 W (typ.)
		Ausgeschaltet	0.5 W (typ.)
Eingänge		HDMI1HDMI2DP
Videoeingangssignal		DP-SignalHDMI-Signal
Maximale Bildschirmgröße		Horizontal:521.4mmVertikal:293.3mm
Stromversorgung		DC12V 5A
Umgebungsbedingungen		Betriebstemperatur:0° bis 40°CAufbewahrungstemperatur: -20° bis60°CFeuchtigkeit (Betrieb): 10% bis
Abmessungen		534(B) x 516-396(H) x 234(T)mm
Gewicht (netto)		4.2kg
Mechanische Spezifikatione		Neigung: -5° bis + 25° Drehpunkt: NeinDrehbar: 360° Abnehmbarer Fußständer: JaHöhenverstellung: 120mm±5mm
Externe Bedienelemente:	Funktionen	Helligkeit Lautstärke PIP / PBPKontrast Stumm Hotkey-ZuordnungBlack Boost Over Drive DDC / CIBlaues Licht FreeSync HDMI-SchwarzwertACM Zielpunkt SchnellstartmodusHDR SpracheSuper Schärfe OSD-ZeitüberschreitungGamma TransparenzFarbtemperatur Aktualisierungsrate NumModi OSD-SperreFarbraum EingangGraustufenmodus Auto Source6-Achsen-Farbton DP-Format6-Achsen-Sättigung Breitbildmodus
* Alle Spezifikationen können ohne vorherige Ankündigung geändert werden.* Der jährliche Energieverbrauch wird unter Verwendung des typischen Stromverbrauchs von 4 Stunden pro Tag an 365 Tagen im Jahr berechnet.
Richtlinienkonformität

Anleitungen und weitere Dokumente für Ihr Acer-Produkt finden Sie auf der offizielle Acer-Support-Webseite.

Konformitätserklärung

Wir,

Acer Incorporated

("x" = 0 9, a z, A Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN 55032:2012/AC:2013 Class B

EN 55024:2010

EN 61000-3-2:2014 Class D

EN 61000-3-3:2013

LVD-Richtlinie: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-Richtlinie: 2011/65/EU

EN 50581:2012

Ökodesign-Richtlinie (ErP): 2009/125/EG

☒ Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2019.
