XFA243YS - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Acer
Modell	XFA243YS
Bildschirmgröße	23,8 Zoll (60 cm)
Paneltyp	VA
Maximale Auflösung	1920 × 1080 @ 165 Hz
Helligkeit	250 cd/m² (typisch)
Kontrast	10000000:1 max. (ACM)
Reaktionszeit	1 ms (VRB)
Blickwinkel	178° horizontal / 178° vertikal (CR=10)
Angezeigte Farben	16,7 Millionen
Vertikalfrequenz	48 - 165 Hz
Eingangsanschlüsse	HDMI (optional), DP (optional), VGA (optional), USB Typ-C (optional)
Integrierte Lautsprecher	2 W × 2 (optional)
Stromverbrauch (eingeschaltet)	21 W (typisch)
Stromverbrauch (Standby)	0,5 W (typisch)
Stromversorgung	100-240 V ~ 50/60 Hz
Abmessungen (B × H × T)	540,3 × 375,0-495,0 × 234,0 mm
Nettogewicht	4,30 kg
Höhenverstellung	120 mm
Neigung	-5° bis +25°
Rotation / Schwenken	±360° / ±90°
Abnehmbarer Fuß	Ja
Pflege und Reinigung	Mit einem weichen, leicht angefeuchteten Tuch ohne Lösungsmittel abwischen. Sprühen Sie keine Flüssigkeit direkt auf den Bildschirm. Vermeiden Sie Reinigungsmittel auf Ammoniak- oder Alkoholbasis.
Sicherheit	Nicht Regen, Feuchtigkeit oder Sonnenlicht aussetzen. Öffnen Sie nicht das Gehäuse und versuchen Sie keine Selbstreparatur. Ziehen Sie sofort den Stecker, wenn das Kabel beschädigt ist oder Flüssigkeit eingedrungen ist.
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C

Häufig gestellte Fragen - XFA243YS ACER

Wie reinige ich den Bildschirm des Acer XFA243YS Monitors?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit einer lösungsmittelfreien Reinigungslösung. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm oder das Gehäuse. Vermeiden Sie Produkte auf Ammoniak- oder Alkoholbasis.

Was ist die maximale Auflösung und Bildwiederholfrequenz?

Die maximale Auflösung beträgt 1920 × 1080 Pixel mit einer Bildwiederholfrequenz von bis zu 165 Hz über HDMI oder DisplayPort.

Wie stelle ich die Höhe und Neigung des Monitors ein?

Der Monitor bietet eine Höhenverstellung von 120 mm, eine Neigung von -5° bis +25°, eine Drehung von ±360° und eine Schwenkung von ±90°. Verwenden Sie die Tasten unter dem Bildschirm, um den Winkel anzupassen.

Welche Kabel werden mit dem Monitor mitgeliefert?

Die mitgelieferten Kabel können je nach Region variieren. In der Regel ist ein HDMI- oder DisplayPort-Kabel enthalten. Überprüfen Sie den Verpackungsinhalt auf die genauen Zubehörteile.

Wie aktiviere ich den FreeSync Premium Modus?

Der Monitor unterstützt FreeSync Premium. Um es zu aktivieren, gehen Sie über die Navigationstaste in das OSD-Menü (On-Screen Display), suchen Sie die Option 'FreeSync' und stellen Sie sie auf 'Ein'. Stellen Sie sicher, dass Ihre Grafikkarte kompatibel ist.

Was tun, wenn der Monitor kein Bild anzeigt?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und der Netzschalter leuchtet (blaue LED). Stellen Sie sicher, dass das Videokabel korrekt mit PC und Monitor verbunden ist. Versuchen Sie, die Eingangsquelle mit der Taste 'Eingang' zu wechseln.

Ist der Monitor VESA-kompatibel?

Ja, der Monitor ist mit VESA-Halterungen kompatibel. Der Fuß ist abnehmbar. Verwenden Sie die VESA-Montagelöcher 100×100 mm (überprüfen Sie die genauen Maße in der Bedienungsanleitung).

Wie kann ich die Augenbelastung reduzieren?

Der Monitor bietet Funktionen wie Flicker-less und Low Blue Light. Aktivieren Sie diese Optionen im OSD-Menü, um die Belastung zu reduzieren. Sie können auch Helligkeit und Kontrast anpassen.

Wie hoch ist der Stromverbrauch im Standby?

Der Stromverbrauch im Standby-Modus beträgt typischerweise 0,5 W und im Aus-Modus 0,3 W. Um Energie zu sparen, ziehen Sie den Netzstecker, wenn der Monitor längere Zeit nicht verwendet wird.

Wo kann ich die Bedienungsanleitung herunterladen?

Die Bedienungsanleitung kann auf der offiziellen Acer-Website heruntergeladen werden. Suchen Sie Ihr Modell XFA243YS im Support-Bereich. Sie können auch den auf der Verpackung befindlichen QR-Code scannen.

BEDIENUNGSANLEITUNG XFA243YS ACER

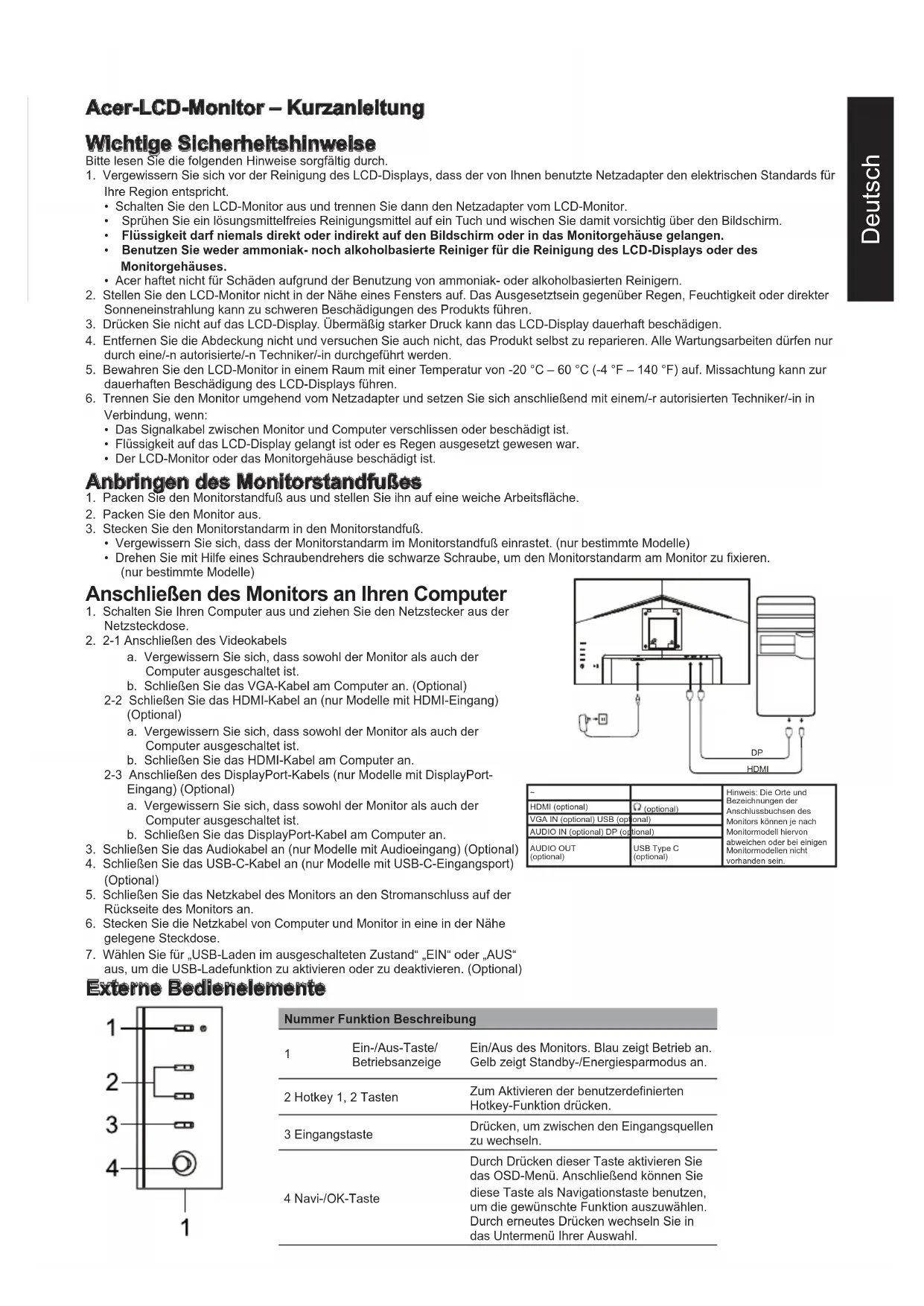

Acer-LCD-Monitor - Kurzanleitung

Wichtige Sicherheitshinwelle

Bitte lessen Sie die folgenden Hinweise sorgfältig durch.

1. Vergewisern Sie sich vor der Reinigung des LCD-Displays, dass der von Ihnen benutzte Netzadapter den elektrischen Standards für ihre Region entspricht.

Schalten Sie den LCD-Monitor aus und trennen Sie dann den Netzadapter vom LCD-Monitor.
Sprhen Sie ein losungsmittelfreies Reinigungsmittel auf ein Tuch und wischen Sie damit vorsichtig über den Bildschirm.
Flissigkei dar niemals direkt oder indirekt auf den Bildschirm oder in das Monitorgehause gelangen.
Benutzen Sie weder ammoniak- noch alkoholbasierte Reiniger für die Reinigung des LCD-Displays oder des Monitorgehäuses.
- Acer haftet nicht für Schäden aufgrund der Benutzung von ammoniak- oder alkoholbasierten Reinigern.

1. Stellen Sie den LCD-Monitor nicht in der Höhe eines Fensters auf. Das Ausgesetztsein gegenüber Regen, Feuchtigkeit oder direkter Sonneneinstrahlung kann zu schweren Beschädigungen des Produkts führen.
2. Drucken Sie nicht auf das LCD-Display. Übermäßig starker Druck kann das LCD-Display dauerhaft beschädigen.
3. Entferen Sie die Abdeckung nicht und versuchen Sie auch nicht, das Produkt selbst zu reparieren. Alle Wartungsarbeiten dürfen nur durch eine/-n autorisierte/-n Techniker/-in durchgeführt werden.
4. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur von -20 °C - 60 °C (-4 °F - 140 °F) auf. Missachtung kann zura dauerhaften Beschädigung des LCD-Displays führen.

5. Trennen Sie den Monitor umgehend vom Netzadapter und setzen Sie sich anschließend mit einem/-r autorisierten Techniker/-in in Verbindung, wenn:

6. Das Signalkabel zwischen Monitor und Computer verschlissen oder beschädigt ist.
   Flüssigkeit auf das LCD-Display gelangt ist oder es Regen ausgesetzt gewesen war.

7. Der LCD-Monitor oder das Monitorgehäuse beschädigt ist.

AnbringendesMonitorstandfuBes

1. Packen Sie den Monitorstandfuß aus und stellen Sieihn auf eine weiche Arbeitsfläche.
2. Packen Sie den Monitor aus.

3. Stecken Sie den Monitorstandarm in den Monitorstandfuß.

4. Vergewissern Sie sich, dass der Monitorstandarm im Monitorstandfuß einrastet. (nur bestimmte Modelle)

5. Drehen Sie mit Hilfe eines Schraubendrehers die schwarze Schraube, um den Monitorstandarm am Monitor zu fixieren. (nur bestimmte Modelle)

Anschlieben des Monitors an ihren Computer

1. Schalten Sie ihren Computer aus undziehen Sie den Netzstecker aus der Netzsteckdose.
2. 2-1 Anschlieben des Videokabels

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schlieben Sie das VGA-Kabel am Computer an. (Optional)

2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang) (Optional)

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schlieben Sie das HDMI-Kabel am Computer an.

2-3 Anschlieben des DisplayPort-Kabels (nur Modelle mit DisplayPort-Eingang) (Optional)

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schließen Sie das DisplayPort-Kabel am Computer an.

1. Schlieben Sie das Audiokabel an (nur Modelle mit Audioeingang) (Optional)
2. Schlieben Sie das USB-C-Kabel an (nur Modelle mit USB-C-Eingangsgoort) (Optional)
3. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
4. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
5. Wahlen Sie für „USB-Laden im ausgeschalteten Zustand“, „EIN“ oder „AUS“ aus, um die USB-Ladefunktion zu aktivieren oder zu deaktivieren. (Optional)

Externe Bedientelemente

-		Hinwals: Die Orte und Beziehungen der Anschlussbuchsen des Monitors können je nach Monitormodell hiervon abweichen oder bei einigen Monitormodellen nicht verhanden sein.
HDMI (optional)	(optional)
VGA IN (optional) USB (optional)
AUDIO IN (optional) DP (optional)
AUDIO OUT (optional)	USB Type C (optional)

Nummer Funktion Beschreibung
1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an.Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2 Taten	Zum Aktivieren der benutzerdefiniertenHotkey-Funktion drücken.
3	Eingangsstaste	Drücken, um zwischen den Eingangsquellenzu wechseln.
4	Navi-/OK-Taste	Durch Drücken dieser Taste aktivieren Siedas OSD-Menu. Anschließlich konnen Siediese Taste als Navigationstaste benutzen,um die gewünschte Funktion auszuwahlen.Durch erneutes Drucken wechseln Sie indas Untermenü ihrer Auswahr.

Bestimmungen und Vorschriften

FCC-Vorschriften

Dieses Gerat wud gema Te 15 der FCC-Bestimmungen getestet und als konform mit den Grenzwert eines Gerats der Klass B befunden. These Grenzwerte dienen der Sicherstellung eines angemessenen Schutzges gegen schwerwiegende Storungen, wenn das Produkt in Wohnumgebungen installiert ist. Die Energie der Funkfrequenzen, die das Gerat erzeugt, verwendet und abstrahlt, kann bei unsachgemacher Installation und Nichtbefolgung dieser Anleitung zu Storungen des Funkverkehrs führen.

Das bedeutet jedoch nicht, dass bei einer bestimmten Installation keine Störung auftreten kann. Wenn das Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was leicht durch Aus- und Einschalten des Produkts Herausgefunden werden kann), dann wird dem/der Benutzer/-in empfohlen, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beseitigen:

• Neausrichtung und Standortänderung der Empfängerantenne.
• Vergroßerung des Abstands zwischen Produkt und Empfänger.
  Stromanschluss des Produkts an einer Netzsteckdose, die vom Stromkreis der Netzsteckdose des Empfängers verschieten ist.
  Rucksprache mit Ihrer-/in oder einem/einer erfahrenen Radio- und Fernsehtechniker/-in.

Hinweis

Heben Sie den Monitor zur Vermeidung möglicher Beschädigungen nicht an seinem Standfuß an.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Datenverarbeitungsgeräten müssen über abgeschirmte Kabel hergestellt werden, um den EMV-Bestimmungen zu entsprechen.

Hinweis: Peripheriegeräte

An das Gesagt durren nur zugelassene Peripheriegerate (Eingabe-/Ausgabegere, Endgerate, Drucker usw.) angeschlssen werden, bei denen die Einhaltung der Grenzwerte der Klasse B zertifiziert ist. Die Benutzung von nicht zertifizierten Peripheriegeraten kann Störungen des Radio- und Fernsehempfangs verursachen.

Hinweis

Jegliche Änderung oder Modifikation, die nicht ausdrücklich durch den Hersteller genehmigt worden ist, kann zum Erlöschen der Produktbetriebserlaubnis für den/die Benutzer/-in führen.

Betriebsbedingungen

Dieses Gerat erfuft Teil 15 der FCC-Bestimmungen. Der Betrieb ist Gegenstand der beiden nachstehenden Bedingungen: (1) Dieses Gerat dar feine funktechnischen Störungen verursachen und (2),这点 Gerat mus unanfällig gegenüber beliebigen empfangenen Störungen sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen konnen.

Hinweis: Benutzer in Kanada

CANICES-003(B)/NMB-003(B)

Anmerkungen zu „Richtlinien zum Recycling und zur Entsorgung von elektrischen und elektronischen Altgeräten“

Wenn Sie这点 Prodkt nicht langer benotigen oder seine Lebensdauer abgelaufen ist, dann befolgen Sie die Richtlinien zum Recycling und zur Entsorgung elektrischer und elektronischer Altgeräten und entsorgen es über einen Hersteller vor Ort, der staatlich anerkannte Recyclingqualifikationen besitzt.

Entsorgung von elektrischen und elektronischen Altgeräten für EU-Haushalte

Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass thesee Produkt nicht zusammen mit dem gewohnlichen Haushaltsmull entsorgt werden darf. Wenn Sie elektrische und elektronische Altgerate entsorgen, dann liegt es in Ihrer Verantwortung, die zu einer Sammelstelle zu bringen, die elektrische und elektronische Altgerate recyclelt. Das separate Sammeln und Recyclcn elektrischer und elektronischer Altgerate zum Zeitpunkt der Entsorgung hilft, naturliche Ressourcen zu schonen und sanzerzustellen, dass sie auf eine Art und Weise recyclelt werden, die die Umwelt und die menschliche Gesundheit schutzt. Wenden Sie sichitte für weitere Informationen zum Recycling thesees Produkts an das fur Sie zustandige Stadtamt, das orltliche Entsorgungsunternehmen oder das Geschäft, in dem Sie das Produkt erworben haben.

CE-Konformitätserklarung

Hiermit erklart Acer Inc., dass dieser LCD-Monitor mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte übereinstimmt.

Der Acer-Monitor ist für die Anzeige von Videos und der visuellen Darstellung von Informationen vorgesehen, die er von elektrischen Geräten empfängt.

TECHNISCHE DATEN

LCD-Anzeige	Ansteuersystem TFT-Farb-LCD
	Bildschirmdiagonale 23,8°	Breitbild (60 cm)
	Pixelabstand 0,275 mm (H) × 0,275 mm (V)
	Helligkeit 250 cd/m	2 (typisch)
	Kontrast 100000000:1 Max. (ACM)
	Blickwinkel 178° (H), 178° (V) (CR = 10)
	Reaktionszeit 1 ms (VRB)
	Bildschirmtyp k. A.
	Horiz. Freqenz	HDMI: 31,469 - 192,692 KHzDisplayPort: 31,469 - 192,692 KHz
	Vert. Freqenz	HDMI: 48 - 165 HzDisplayPort: 48 - 165 Hz
Displayfarben 16,7 Mio. Farben
Pixeltakt		HDMI: 393,092 MHzDisplayPort: 393,092 MHz
Maximale Auflösung		HDMI: 1920 × 1080 bei 165 HzDisplayPort: 1920 × 1080 bei 165 Hz
Plug & Play VESA DDCCI/DDC2B
Leistungsaufnahme	Im Modus Eingeschaltet 21 W (typisch)
	Ruhemodus 0,5 W (typisch)
	Ausgeschiedt 0,3 W (typisch)
Eingangsbuchse		HDMI (nur für Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Videoeinggangssignal		HDMI (nur für Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautsprecher 2 x 2 W (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgroße		Horizontal: 527 mmVertical: 296 mm
Stromquelle		EINGANG: 100 - 240 V ~ 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 °C bis 40 °CLagertemperatur: -20 °C bis 60 °CBetriebsluftfeuchtigkeit: 20 % bis 80 %
Abmessungen		540,3 (B) x 375,0-495,0 (H) x 234,0 (T) mm
Nettogewicht		4,30 Kg (netto)
Mechanische Spezifikationen		Neigbar: -5° bis +25°Schwenkbar: +/-360°Höhenverstellbar: 120mmDrehbar: +/-90°Abnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein/Aus-TasteSchnellwahltaste 1Schnellwahltaste 2EingangMenu/Navi/OK
	Funktionen	HelligkeitKrontratBlaulichtfilterSchwarzverst.ACMHDRSuperscharfGammaFarbtemp.ModiFarbraumGrauskala-Modus6-Achs.-Farbston6-Achs.-Sättig.LautstärkeStummOver DriveFreeSync PremiumVRB
Die genaue technische Ausstattung ist je nach Modell und/oder Region entsprechlich.

Anleitungen und weitere Dokumente für Ihr Acer-Produkt finden Sie auf der officiellen Acer-Support-Website.

Gufa de Inlcio rapiido del monitor LCD de Acer

Bemaerk: Afskaermet kabel

a. 0572aauiuuiiwwuaiaauauwau
b. 与云云云云HDMI 云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

2-3 iauuaaDP (iawuuaDP) (wnan)

a. a
b. 1

EUKonformitätserklarung

Wir,

Acer Incorporated

(,x^ = 0 bis 9,a bis z,A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklaren hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2015+A1:2020 Class B

EN55035:2017+A11:2020

EN IEC 61000-3-2:2019+A1:2021 Class D

EN61000-3-3:2013+A2:2021

LVD-Richtlinie: 2014/35/EU

EN62368-1:2014+A11:2017

RoHS-Richtlinie: 2011/65/EU

ENIEC63000:2018

品 Okodesign-Richtlinie (ErP): 2009/125/EG

(EU) 2019/ 2021; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2022.

R1I1

(EU)2019/2021;EN50564:2011
