XFA243YS - Monitor ACER - Tasuta kasutusjuhend
Leidke seadme juhend tasuta XFA243YS ACER PDF-formaadis.
| Toote tüüp | LCD monitor |
| Bränd | Acer |
| Mudel | XFA243YS |
| Ekraani suurus | 23,8 tolli (60 cm) |
| Paneeli tüüp | VA |
| Maksimaalne eraldusvõime | 1920 × 1080 @ 165 Hz |
| Heledus | 250 cd/m² (tüüpiline) |
| Kontrastsussuhe | 10000000:1 max. (ACM) |
| Reageerimisaeg | 1 ms (VRB) |
| Vaatenurk | 178° horisontaalne / 178° vertikaalne (CR=10) |
| Kuvatavad värvid | 16,7 miljonit |
| Vertikaalne sagedus | 48 - 165 Hz |
| Sisendühendused | HDMI (valikuline), DP (valikuline), VGA (valikuline), USB Type-C (valikuline) |
| Sisseehitatud kõlarid | 2 W × 2 (valikuline) |
| Elektritarbimine (sisselülitatud) | 21 W (tüüpiline) |
| Elektritarbimine (ooterežiim) | 0,5 W (tüüpiline) |
| Toiteallikas | 100-240 V ~ 50/60 Hz |
| Mõõdud (L × K × S) | 540,3 × 375,0-495,0 × 234,0 mm |
| Netokaal | 4,30 kg |
| Kõrguse reguleerimine | 120 mm |
| Kallutus | -5° kuni +25° |
| Pööramine / Pöörlemine | ±360° / ±90° |
| Eemaldatav jalg | Jah |
| Hooldus ja puhastamine | Pühkige pehme, kergelt niiske lapiga ilma lahustita. Ärge pihustage vedelikku otse ekraanile. Vältige ammoniaagi või alkoholiga puhastusvahendeid. |
| Ohutus | Ärge jätke vihma, niiskuse või päikese kätte. Ärge avage korpust ega proovige ise parandada. Ühendage kohe lahti, kui kaabel on kahjustatud või vedelik on sisse tunginud. |
| Töötemperatuur | 0 °C kuni 40 °C |
| Ladustamistemperatuur | -20 °C kuni 60 °C |
Korduma kippuvad küsimused - XFA243YS ACER
Kasutajate küsimused teemal XFA243YS ACER
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Monitor PDF-formaadis tasuta! Leidke oma juhend XFA243YS - ACER ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. XFA243YS kaubamärgi ACER.

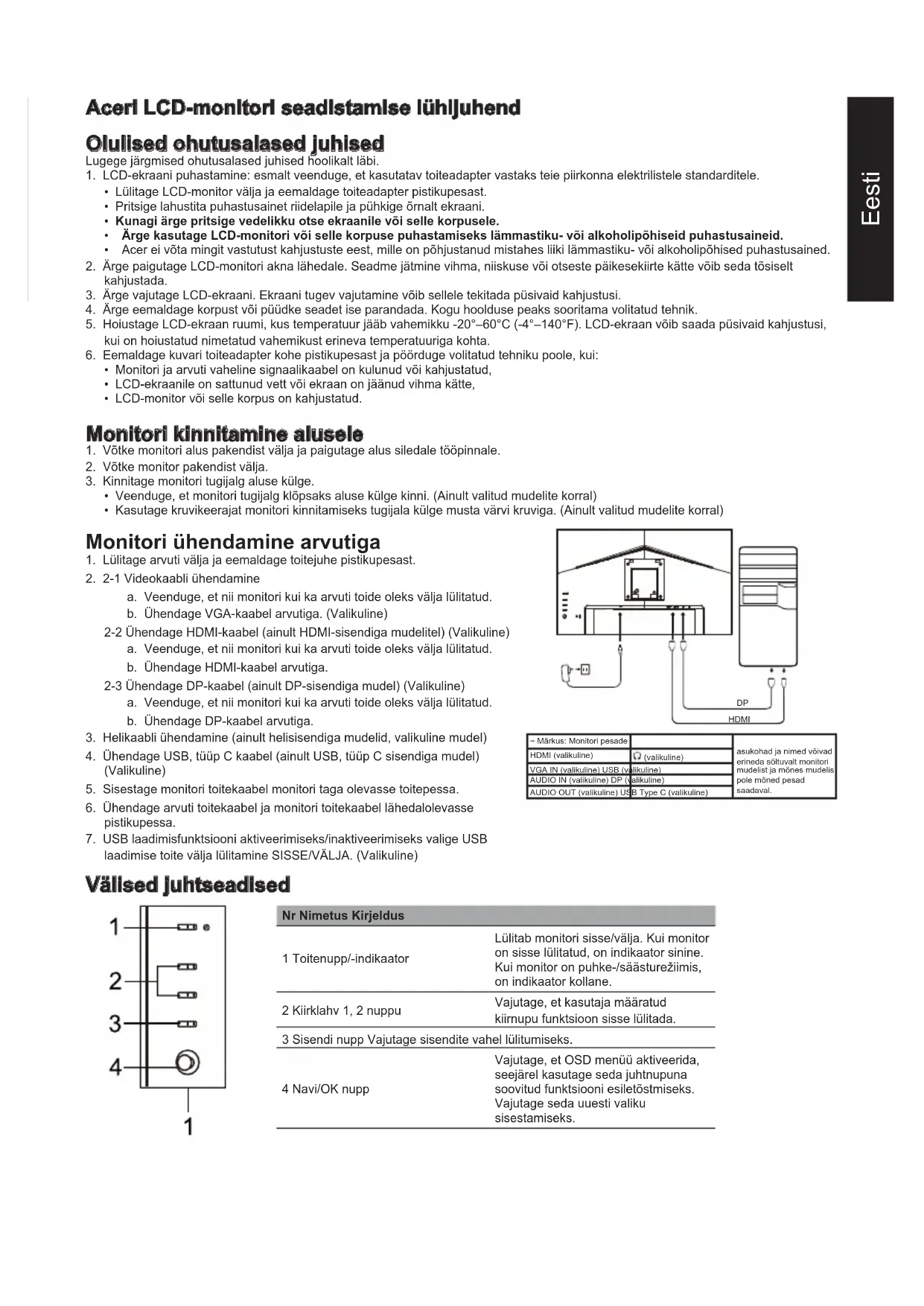

KASUTUSJUHEND XFA243YS ACER
Poznámka ke stinénym kabelüm
Vsechnpriiponenj k jinym poitaovym zaifzenim musi byt provedena stinenymi kabely, aby byla dorzena shoda s prdpisy EMC.
Lugege järgmised ohutusalased juhised hoolikalt labi.
- LCD-ekraani puhastamine: esmalt veenduge, et kasutatav toiteadapter vastaks teie piirkonna elektrilistele standarditele.
Lulitage LCD-monitor valja ja eemaldage toiteadapter pistikupesast.
- Pritsige lahustita puhasainet riidelapile ja puhkige ornalt ekraani.
Kunagi arge pritsige vedelikku otse ekraanile voi selle korpusele.
- Arge kasutage LCD-monitori voi selle korpuse puhastamiseks lammatiku-voi alkoholipohiseid puhastusaineid.
- Acer ei vōta mingit vastutust kahjustuste eest, mille on pōhjustanud mistahes liki lammastiku- vōi alkoholipōhised puhasusained.
-
Arge paigutage LCD-monitori akna lahedale. Seadme jatmine vihma, niiskuse voit otseste pikesekiirte katte voib seda toiselt kahjustada.
-
Arge vajutage LCD-ekraani. Ekraani tugev vajutamine voib sellèle tekitada pusivaid kahjustusi.
- Arge eemaldage korpust voi pudke seadet ise parandada. Kogu hoolduse peaks sooritama volitatud tehnik.
- Hoistage LCD-ekraan ruumi, kus temperatuur jäab vahemikku -20^ - 60^ (-4^ - 140^) . LCD-ekraan vöib saada püsvaid kahjustusi, kui on houstatud nimetatud vahemikust erineva temperatuuriga kohta.
-
Eemaldage kuvari toiteadapter kohe pistikupesast ja poorduge volitatud tehniku poole, kui:
-
Monitori ja arvuti vaheline signaalikaabel on kulunud voi kahjustatud,
LCD-ekraanile on sattunud vett voi ekraan on jaanud vihma katte, - LCD-monitor või selle korpus on kahjustatud.
Monitori kinnitamine alusele
- Vötke monitori alus pakendist välja ja paigutage alus siledale toöppinnale.
- Vötke monitor pakendist valja.
- Kinnitage monitori tugjalg aluse külge.
Veenduge, et monitori tugjalg klopsaks aluse kulge kinn. (Ainult valitud mudelite korral)
- Kasutage kruvikeerajat monitori kinnitamiseks tugjala kulge musta värvi kruviga. (Ainult valitud mudelite korral)
Monitori ühendamine arvutiga
- Lulitage arvuti valja ja eemaldage toitejuhe pistikupesast.
- 2-1 Videokaabli ühendamine
a. Veenduge, et nii monitori kui ka arvuti toide oleks valja lulitatud.
b. Ühendage VGA-kaabel arvutiga. (Valikuline)
2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) (Valikuline)
a. Veenduge, et nii monitori kui ka arvuti toide oleks valja lilitatud
b. Ühendage HDMI-kaabel arvutiga.
2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudel) (Valikuline)
a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lūlitatud.
b. Ühendage DP-kaabel arvutiga.
-
Helikaabli ühendamine (ainult helisisendiga mudelid, valikuline mudel)
-
Ühendage USB, tüpp C kaabel (ainult USB, tüpp C sisendiga madel) (Valikuline)
- Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
- Ühendage arvuti toitekaabel ja monitori toitekaabel lahedalevasse pistikupessa.
- USB laadimisfunktsiooni aktiveerimiseks/inaktiveerimiseks valige USB laadimise toite valja lulitamine SISSE/VALJA. (Valikuline)
| - Märkus: Monitori pesade | asukohad ja nimed vöivad erineda söltuvait monitori mudellist ja mõnes modellis pole mõned pesad saadaval. | |
| HDMI (valikuline) | ||
| VGA IN (valikuline) USB (valikuline) | ||
| AUDIO IN (valikuline) DP (valikuline) | ||
| AUDIO OUT (valikuline) USB Type C (valikuline) |
Vällsed Juhtseadlsed
| Nr Nimetus Kirjeldus | |
| 1 Toitenupp/-indikaator | Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane. |
| 2 Kiirklahv 1, 2 nuppu | Vajutage, et kasutaja määratud kiirnupu funktsion sisse lülitada. |
| 3 Sisendi nupp Vajutage sisendite vahel lülitumiseks. | |
| 4 Navi/OK nupp | Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsioni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks. |
Normatiivsed ja ohutuseeskirjad
FCC-avaldus
Seda toodet on testitud ja leitud, et see seade vastab FCC-reeglite 15. osa klass B digiseadme piirnormidele. Vastavad piirnormid on koostatud, et pakkuda koju paigaldatud seadmete jaoks moistlikku kaitset kahjulike hairete eest. See seade genereerib, kasutab ja voib kiirata raiosageduslikku energiat ning kui seade pole paigaldatud ega seda ei kasutata vastavalt juhistele, vob see pohjustada raidoside haireid.
Siiski pole mingit garantii, et ka asjakohasel paigaldusel hairid ei tekiks. Kui seade pohjustab raio- voi televisionisatae vastuvottu kahjustaivaid hairid, (mida saab tuvastada seadet sisse/valja lulitades), voib kasutaja hairete korvaldamiseks prooidea uhte voi mitut jargmist viisi:
- Muutke vastuvotuantenni suunda voi asendit.
- Suurendage seadme kaugust vastuvöjtjast.
- Uhendage seadme toitejuhe pistikupessa, mis pole vastuvotjaga samas elektriahelas.
Vajaduse korral poorduge abi saamiseks muja voi kogenud raio-/TV-tehniku poole.
Markus
Monitoriki kahjustamise vältimiseks arge tõstke monitori tugijalast.
Märkus: varjestatud kaabel
Elektromagnetilise ühilduvuse eeskirjadele vastavuse tagamiseks peaks kokuhendused teiste seadmetega tegema varjestatud kaabitega.
Markus: välisseadmed
Selle seadmega voib uhendada vaid neid valisseadmeid (sisend-vaIjundseadmed, terminalid, printerid jms), mis vastavad B-klassi piirnoutele. Sertimata valisseadmete kasutamine voib pohjustada raadio ja tevisiooni vastuvotuhäireid.
Markus
Mistahes muudatus voi konstruktsooni muutmine, mida tootja pole selgesonaliselt heaks kiitnud, voib tuhistada seadme kasutusvolitused.
Tötingimused
See seade vastab FCC eeskirjade 15. osa reeglitele. Kasutamisel kehtivad kaks jargmist tingimust: (1) see seade ei tohi pohjustada kahjulikke häreid, ja (2) see seade peab taluma koiki vastuvoetud häreid, k.a häreid, mis voivad pohjustada soovimatuid toiminguid.
Markus: Kanada kasutajatele
CANICES-003(B)/NMB-003(B)
Selgitav markus "Töökölmatute elektriliste ja elektrooniliste seadmete taaskasutuse ja kasutusest körvaldamise eeskirjade" kohta
Meie planeedi eest hoolitsemiseks ja kaitseks jargige parest toote tokolbmatuks muutumist voi parest toote tooea aegumist elektriliste ja elektrooniliste jaatmete kaitlemisel kehtivaid riklikke seadusi ja eeskirju ning viige need ringlusseandmiseks kohalikesse tunnustatud jaatmekaitlusjaamadesse.
EL-is kodus kasutatavate seadmete kasutusest ktilvaldamine
See sumbol tootel voi toote pakendil tahendab, et seadet e tohi kasutusest korvaldamiseks visata olmejätmete hulka. Olete kohustatud kasutatud elektrilised ja elektroinilised seadmed viima kasutusest korvaldamiseks jätmekäitlusjaama. Kasutusest körvaldatud seadmete eraldi kogumine ja umbertoötle mine aitab sailitada loodusressurse ja tagab, et neid käideldakse viisil, mis ei ole ohtlik inimeste tervisele ja keskkonnale. Kasutatud seadmete jätmekäitlusjaamade kohta lisateabe saamiseks poorduge kohliku omavalitsusse, majapidamisjätmete kaitlusjaama voi kauplusesse, kust toote ostsite.
CE-märgis ja vastavusdeklaratsioon
Acer Inc kinnitab käesolevaga, et see LCD-monitor vastab elektramagnetilise uhilduvuse direktivi 2014/30/EL, madalpinge direktivi 2014/35/EL, RoHS direktivi 2011/65/EL pohinouetele ja muude asjakohaste sātete nōuetele ning direktivi 2009/125/EK nōuetele, mis käsitleb energiamojuga toodete ökodaini raamistiku nōuete kehtestamist.
| LCD-panel | Juhtsüsteem Värviline TFTLCD-monitor | |
| Suurus 23,8 tolli (60 cm) | ||
| Pikslisamm 0,275 mm (H) × 0,275 mm (V) | ||
| Heledus 250 cd/m | 2 (tavaline) | |
| Kontrastsus Max 100000 | 000:1 (ACM) | |
| Vaatenurk 178° (H) 178° (V) (CR = 10) | ||
| Reaktsiooniaeg 1 ms (VRB) | ||
| Paneeli tüüp VA | ||
| Horisontaalsagedus | HDMI: 31,469-192,692 KHzDP: 31,469-192,692 KHz | |
| Vertikaalsagedus | HDMI: 48-165 HzDP: 48-165 Hz | |
| Värvitäpsus 16,7 millionit värvi | ||
| Punkti taktsagedus | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Max eraldusvõime | HDMI: 1920 × 1080, 165 Hz juuresDP: 1920 × 1080, 165 Hz juures | |
| Automaatelt hämälestuv VESA DDCCI / DDC2B | ||
| Energiatarve | Törežiimis 21 W (tüpiline) | |
| Puhkerežiimis 0,5 W (tüpiline) | ||
| Väljalūlitatuna 0,3 W (tüpiline) | ||
| Sisendpistik | HDMI (ainult HDMI-sisendiga mudel, valikuline)DP (ainult DP-sisendiga mudelitel) (valikuline) | |
| Video sisendsignaal | HDMI (ainult HDMI-sisendiga mudel, valikuline)DP (ainult DP-sisendiga mudelitel) (valikuline) | |
| Kölarid 2 W, 2 tk (ainult helisisendiga mudel, valikuline) | ||
| Ekraani maksimaïsed mõötmied | Horisontaalne: 527 mmVertikaalne: 296 mm | |
| Toiteaillikas SISEND: 100-240 V, vahelduvvool, sagedus | 50/60 Hz | |
| Umbritseva keskkonna tingimused | Töötemperatuur: 0° kuni 40°CHoistamise temperatuur: -20° kuni 60°CSuhteline niiskus: 20% kuni 80% | |
| Mõötmied | 540,3 (L) x 375,0-495,0 (K) x 234,0 (S) mm | |
| Mass (neto) | 4,30 Kg (netomass) | |
| Mehhanismi andmed | Kallutamine: -5° kuni +25°Pööramine: +/-360°Körguse reguleerimine: 120 mmTelje ümber pööramine: +/-90°Eemaldatav tugjalg: Jah | |
| Välised juhtseadised | Lülii/nupud | Toitenupp Kirklahv 1 Kirklahv 2 |
| Funktsionid | Heledus Kontrastsus Madalatasemeline sinine valgus Musta vöimendus ACM HDR Üliteravus Gamma Värvtemperatuur Režimid Värviruumile Hallkaala režiim 6-komponendiline värvitoon 6-komponendiline kūllastus Helitugevus Vaigistatud Helimoonutused FreeSync Premium VRB | |
| Tehnilised andmed erinejad mueliti ja/või piirkonniti. | ||
Aceri toote kasutusjuhend ja muud dokumendid on saadaval Aceri ametlikul veebisaidil.
LCD monitorlaus „Acer“ trumpas saramkos vadovas
Svarbios saugos Instrukcljos
Atidzai perskaltykite sias instrukcijas.
