| Toote tüüp | Värviline LCD TFT monitor |
| Ekraani suurus | 23,8" (60 cm) |
| Maksimaalne resolutsioon | 1920 x 1080 @ 75 Hz |
| Paneeli tehnoloogia | VA |
| Heledus | 250 cd/m² (tüüpiline) |
| Dünaamiline kontrast (ACM) | 100 000 000:1 max |
| Reageerimisaeg | 4 ms (hallist halli) |
| Vaatenurk | 178° horisontaalne, 178° vertikaalne |
| Videoühendused | VGA (D-Sub), HDMI, DisplayPort (valikuline) |
| Sisseehitatud kõlarid | 2 W x 2 (valikuline) |
| USB-pordid | USB 3.0 x 4 (valikuline) |
| Energiatarbimine (töörežiim) | 22 W (200 nitti juures) |
| Ooterežiimi tarbimine | 0,5 W |
| Toiteallikas | 100-240 V, 50/60 Hz |
| Mõõtmed (koos alusega) | 540,2 x 329,4 ~ 449,4 x 192,1 mm |
| Netokaal | 5,6 kg |
| Ergonoomilised seadistused | Kallutus -5° kuni +25°, pööramine -45° kuni +45°, kõrgus 0-120 mm, pööre -90° kuni +90° |
| Peamised OSD funktsioonid | Kontrast, heledus, musta võimendus, sinine valgus, ACM, Adaptive-Sync, eelseadistatud režiimid |
| Hooldus ja puhastus | Kasutage pehmet lahustivaba lappi; ärge kasutage ammoniaaki ega alkoholi |
| Ohutus | Ärge avage korpust, vältige kokkupuudet vihma või päikesega |
| Remonditavus | Eemaldatav alus; hooldus volitatud tehniku poolt |
Korduma kippuvad küsimused - B247YA ACER
Kasutajate küsimused teemal B247YA ACER
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Monitor PDF-formaadis tasuta! Leidke oma juhend B247YA - ACER ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. B247YA kaubamärgi ACER.
KASUTUSJUHEND B247YA ACER
Lugege järgmised ohutusalased juhised hoolikalt läbi.
-
LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.
-
Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.
- Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.
- ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÖI ÜMBRISELE.
- ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.
-
Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.
-
Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
- Ärge suruge LCD-ekraanile. Tugev surve vöib ekraani jäävalt kahjustada.
- Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik
- Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4°F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, vöib monitor jäävalt viga saada.
-
Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
-
Monitori ja arvutit ühendav signaalikaabel saab viga.
- LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
• LCD-monitor või selle korpus saab viga.
Monitori kinnitamine alusele
- Eemaldage monitor pakendist.
- Kinnitage jalg aluse külge. (valitud mudelitel)
- Pöörake lukustamiseks pääripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
- Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga. (valitud mudelitel)

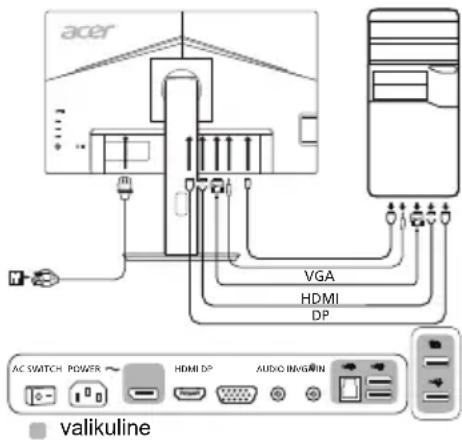

Monitori arvutiga ühendamine
- Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
- 2-1 Ühendage videojuhe.
a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage VGA videojuhe arvutiga.
2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)
a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.
2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel) (valikuline)
a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage DP-kaabel arvutiga.
- Ühendage helikaabel. (ainult helisisendiga mudelitel) (valikuline)
- Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
- Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.
- Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata. (valikuline)

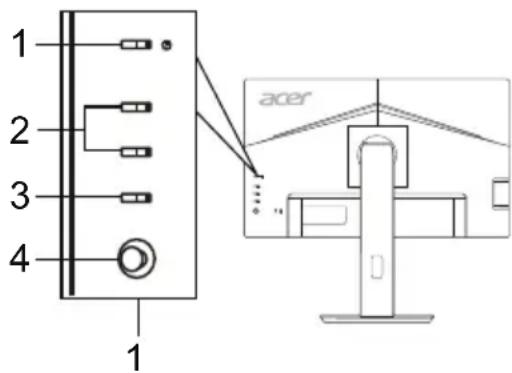

Füüsilised nupud
Nr Nimetus Kirjeldus
| 1 | Toitenupp/-indikaator | Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane. |
| 2 | Kiirklahv 1, 2 nuppu | Vajutage, et kasutaja määratud kiirnupu funktsioon sisse lülitada. |
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
| 4 Navi/OK nupp | Vajutage, et OSD menüü aktiveerida,seejärel kasutage seda juhtnupuna soovitud funktsiooni esiletõstmiseks.Vajutage seda uuesti valiku sisestamiseks. |
Eeskirjad ja ohutusteatised
FCC teatis
Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning vöib kiirata raadiosageduslikku kiirgust, mis vöib pöhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.
Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.
- Suunake või paigutage vastuvõttev antenn ümber.
- Suurendage seadme ja vastuvõtja vahelist kaugust.
- Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
- Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.
CE nõuetele vastavuse deklaratsioon
Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.
Tähelepanu!
Monitori kahjustamise vältimiseks ärge töstke monitori selle alusest kinni hoides.
Tähelepanu! Varjestatud kaablid
EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.
Tähelepanu! Välisseadmed
Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.
Ettevaatust!
Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.
Kasutamistingimused
Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.
Tähelepanu! Kasutajad Kanadas
Könealune B-klassi digitaalseade vastab Kanada standardile ICES-003.
Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt
See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.
TEHNILISED ANDMED
| LCD-paneel | Tööpõhimõte Värviline TFT LCD | |
| Suurus 23,8"W (60 cm) | ||
| Piksli mõõtmed 0,2745 mm (H) × 0,2745 mm (V) | ||
| Heledus | 250 cd/m2(tüüpiline) | |
| Kontrastsus Max 100000000:1 (ACM) | ||
| Vaatenurk 178° (H) 178°(V) (CR = 10) | ||
| Reageerimisaeg 4 ms (G-st G-ni) | ||
| Video R, G, B analoogliides | ||
| Paneeli tüüp VA | ||
| H-sagedus | VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz | |
| V-sagedus | VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz | |
| Värvitäpsus | 16,7 Miljon | |
| Pikslisagedus | VGA/HDMI/DP: 174,5 MHz | |
| Maksimaalne lahutusvõime 1920 x 1080 @ 75 Hz | ||
| Isehäälestumine VESA DDCCI/DDC2B | ||
| Toitevõimsus(200 niti juures) | Sisselülitatuna 22 W | |
| Puhkerežiimis 0,5 W | ||
| Väljalülitatuna 0,3 W | ||
| Sisendpistik | D-SubHDMI (ainult HDMI-sisendiga mudelitel)DP (ainult DP-sisendiga mudelitel) | |
| Video sisendsignaal | Analoog: 0,7 Vp-p (standardne), 75 OHM, PositiivneHDMI (ainult HDMI-sisendiga mudelitel) (valikuline)DP (ainult DP-sisendiga mudelitel) (valikuline) | |
| Kõlarid 2 W × 2 (ainult helisisendiga mudelitel) (valikuline) | ||
| USB USB 3.0 × 4 (valikuline) | ||
| Ekraani maksimaalsed mõõtmed | Horisontaalne: 527,04 mmVertikaalne: 296,46 mm | |
| Toiteallikas | 100-240 V, 50/60 Hz | |
| Keskkonnatingimused | Töötemperatuur: 0 °C kuni 40 °CSäilitamistemperatuur: -20 °C kuni 60 °CÖhuniiskus töökeskkonnas: 20% kuni 80% | |
| Mõõtmed | 540,2 (L) × 329,37 kuni 449,37 (K) × 192,11 (S) mm | |
| Mass (netomass) | 5,6 kg (netomass) | |
| Mehaanilised andmed | Kaldenurk: -5° kuni +25° (kaldenurk 25 kraadi on saavutatav ainult monitori kõrgeimas asendis)Põördenurk: -45° kuni +45°Kõrguse reguleerimisvahemik: 0 mm kuni 120 mmPõördepunkt: -90° kuni +90°Lahtivõetav jalg: jah | |
| Füüsilised nupud | Lülitid/nupud | Toitenupp SisendKlirklahv 1 Menüü/Navi/OKKiirklahv 2 |
| Funktsioonid | Kontrastsus HelitugevusHeledus VaigistaMusta võimendus ÜlikilrendusSinine tuli Adaptive-SyncACM sisse/välja KeelÜliteravus Menüü ajapilirangH-asend (ainult analoogsisendiga mudelitel) LäbipalstvusV-asend (ainult analoogsisendiga mudelitel) Ekraanikuva lukkSagedus (ainult analoogsisendiga mudelitel) SisendTeravus (ainult analoogsisendiga mudelitel) Automaatne allikasAutomaatseadistus (ainult analoogsisendiga mudelitel) USB laadimine väljalülitatud olekusGamma LairežilmVärvitemperatuur Kiirklahvide määrangudRežiimid DDC/CI sisse/välja sRGB HDMI musta taseHallskaala režiim Kiire alustamise režiim6-teljeline küllastus Monitori teave6-teljeline toon Lähtesta köik seadistusedVälju | |
| Tehnilised andmed erinevad mudeliti ja/või piirkonniti. | ||
