BRUKSANVISNING B247YA ACER

CE-overensstemmelseserklæring

Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

1. Slik rengjør du LCD-skjermen: Kontroller at skjermen din har elektrisk kapasitet til å fungere med AC-strømmen som er tilgjengelig der du er.

2. Slå av LCD-skjermen, og ta ut strømkontakten.

3. Sprut et ikke-løselig rengjøringsmiddel på en klut, og rengjør skjermen forsiktig.
   • VÄESKE MÅ ALDRI SPRAYES ELLER HELLES DIREKTE PÅ SKJERMEN ELLER KABINETTET.
4. IKKE BRUK AMMONIAKK- ELLER ALKOHOLBASERTE RENGJ∅RINGSMIDLER PÅ LCD-SKJERMEN ELLER KABINETTET.

5. Acer kan ikke holdes ansvarlig for skader som oppstår på grunn av ammoniakk- eler alkoholbaserte rengjøringsmidler.

6. Ikke plasser LCD-skjermen i nærheten av et vindu. Hvis skjermen blir utsatt for regn, fuktighet eller sollys, kan det gi alvorlig skade.

7. Ikke trykk på LCD-skjermen. For mye trykk kan føre til permanent skade på skjermen.

8. Ikke ta av dekselet eller forsøk å reparere denne enheten selv. En autorisert tekniker skal utføre vedlikehold av enhver art.

9. LCD-skjermen skal lagres i et rom med en temperatur på -20° til 60° C (-4° til 140° F). Hvis LCD-skjermen lagres utenfor dette temperaturområdet, kan det føre til permanent skade.
10. Du må umiddelbart koble fra skjermen og ringe en autorisert tekniker hvis noen av de følgende situasjonene oppstår:

- Væske søles på LCD-skjermen, eller skjermen blir utsatt for regn.

- LCD-skjermen eller kabinettet er skadet.

Slik fester du skjermen til basen

1. Ta skjermen ut av emballasjen.
2. Fest foten til basen. (for utvalgte modeller)
3. Drei med klokken for å låse. Kontroller at basen er låst til stativet. (for utvalgte modeller)
4. Fest basen til stativet ved å dreie skruen med en skrutrekker eller en passende mynt. (for utvalgte modeller)

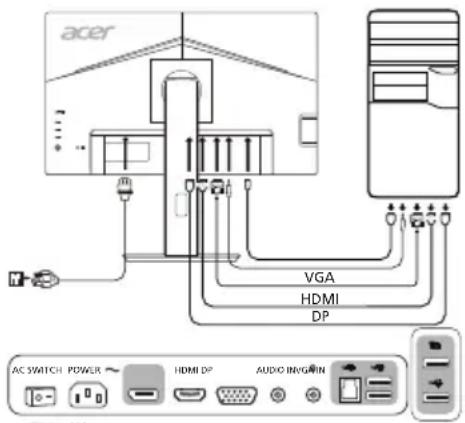

Slik kobler du skjermen til en datamaskin

1. Slå av skjermen, og ta ut strømkontakten til datamaskinen.
2. 2-1 Koble til videokabelen

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble VGA-videokabelen til datamaskinen.

2-2 Koble til HDMI-kabelen (bare modell med HDMI-inngang)

a. Kontroller at både skjermen og datamaskinen er slått AV.
b. Koble én ende av HDMI-kabelen til baksiden av skjermen, og koble den andre enden til datamaskinens port.

2-3 Koble til DP-kabelen (bare modell med DP-inngang) (tilleggsutstyr)

a. Kontroller at både skjermen og datamaskinen er slätt AV.
b. Koble DP-kabelen til datamaskinen.

1. Koble til lydkabelen. (bare modell med lydinngang) (tilleggsutstyr)
2. Sett inn skjermens strømkabel i strøminntaket på baksiden av skjermen.
3. Sett inn strømledningene til datamaskinen og skjermen i en nærliggende stikkontakt.
4. Velg Slå av USB-lading AV/PÅ for å aktivere/deaktivere funksjonen Slå av USB-lading. (tilleggsutstyr)

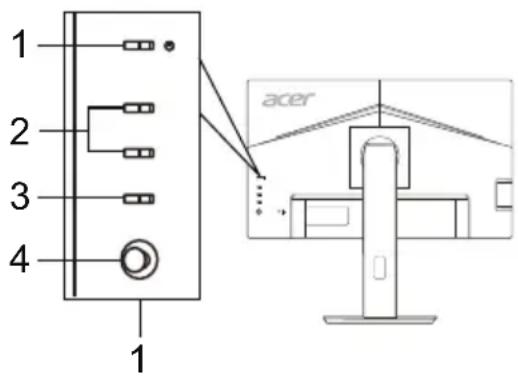

Eksterne kontrollere

Nr.ElementBeskrivelse

1	Strømknapp/-indikator	Slår skjermen på/av. Blå indikerer at den er slått på. Gul indikerer standby/ strømsparingsmodus.
2	Hurtigtast 1, 2 knapper	Trykk for å aktivere brukerdefinert hurtigtastfunksjon.

3 Inngang-knapp Trykk for å veksle mellom inngangskilder.

4

Navigasjons-/OK-knapp

bruk deretter knappen som en styretast for å markere ønsket funksjon. Trykk på den igjen for å angi et valg.

acer VGA HDMI DP AC SWITCH POWER HDMI DP AUDIO RINGAIN

tilleggsutstyr

1 2 3 4 1 acer

Forskrifter og sikkerhetsmerknader

FCC-merknad

Denne enheten er testet og funnet i samsvar med grensene for klasse B, digital enhet ifølge del 15 av FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelige forstyrrelser i en boliginstallasjon. Denne enheten lager, bruker og kan utstråle radiofrekvensenergi, og hvis den ikke installeres og brukes i samsvar med instruksjonene, kan den forårsake skadelig forstyrrelse på radiokommunikasjon.

Det er imidlertid ingen garanti for at forstyrrelse ikke vil oppstå i en bestemt installasjon. Hvis denne enheten forårsaker skadelig forstyrrelser for radio- eller TV-mottak, som kan fastslås ved å slå enheten av og på, oppfordres brukeren til å prøve å korrigere forstyrrelsen med ett eller flere av følgende tiltak:

• Snu eller flytt mottakerantennen.
• ∅k avstanden mellom enhet og mottaker.
• Koble enheten til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for å få hjelp.

CE-erklæring om samsvar

Herved erklærer Acer Inc. at denne LCD-skjermen er i samsvar med de grunnleggende krav og øvrige relevante krav i EMC-direktiv 2014/30/EU, lavspenningsdirektivet 2014/35/EU og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF med hensyn til etablering av et rammeverk for fastsettelse av krav til miljøvennlig utforming av energirelatert produkt.

Merknad:

For å forhindre skade på skjermen må du ikke løfte den etter skjermfoten.

Merknad: Skjermede kabler

Alle tilkoblinger til andre databehandlingsenheter må skje med skjermede kabler for å opprettholde samsvar med EMC-forskriftene.

Merknad: Perifere enheter

Bare periferutstyr (enheter for inngang/utgang, terminaler, skrivere osv.) som er sertifisert i samsvar med klasse B-grensene, kan kobles til dette utstyret. Drift med ikke-sertifisert periferutstyr vil sannsynligvis føre til forstyrrelse i radio- og TV-mottak.

Advarsel

Endringer eller modifikasjoner som ikke uttrykkelig er godkjent av produsenten, kan annullere brukerens autorisasjon, som er tildelt av Federal Communications Commission, til å bruke dette produktet.

Driftsbetingelser

Denne enheten er i samsvar med del 15 av FCC-reglene. Driften er underlagt følgende to betingelser: (1) denne enheten kan ikke forårsake skadelig forstyrrelse, og (2) denne enheten må godta eventuell mottatt forstyrrelse, inkludert forstyrrelse som kan forårsake uønsket drift.

Merknad: Kanadiske brukere

Avhending av brukt utstyr fra brukere i private husholdninger i EU

Dette symbolet på produktet eller på emballasjen viser at dette produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av brukt utstyr på tidspunktet for avhending vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. Hvis du vil ha mer informasjon om hvor du kan levere utstyret til resirkulering, kan du kontakte lokale myndigheter, renovasjonstjenesten eller butikken der du kjøpte produktet.

SPESIFIKASJON

LCD-panel	Kjøresystem TFT farge-LCD
	Størrelse 23,8"W (60 cm)
	Pikselmål 0,2745 mm (H) x 0,2745 mm (V)
	Lysstyrke	250 cd/m2(typisk)
	Kontrast 100 000 000:1	maks. (ACM)
	Synlig vinkel 178° (H) 178° (V) (CR=10)
	Responstid 4 ms (G til G)
	Video R, G, B analogt grensesnitt
	Paneltype VA
	H-frekvens	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	V-frekvens	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Visningsfarger 16,7 millioner
Punktklokke VGA/HDMI/DP: 174,5 MHz
Maksimal oppløsning 1920 x 1080 ved 75 Hz
Plug & Play VESA DDCCI/DDC2B
Strømforbruk(ved 200 nit)	På-modus 22 W
	Hvilemodus 0,5 W
	Av-modus 0,3 W
Inngangskobling		D-SubHDMI (bare modell med HDMI-inngang)DP (bare modell med DP-inngang)
Signal for videoinngang		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (bare modell med HDMI-inngang) (tilleggsutstyr)DP (bare modell med DP-inngang) (tilleggsutstyr)
Høyttalere		2 W x 2 (bare modell med lydinngang) (tilleggsutstyr)
USB		USB 3.0 x 4 (tilleggsutstyr)
Maksimal skjermstørrelse		Horisontalt: 527,04 mmVertikalt: 296,46 mm
Strømkilde		100–240 V, 50/60 Hz
Miljømessige hensyn		Driftstemp.: 0° til 40 °CLagringstemp.: -20° til 60 °CDriftsfuktighet: 20 % til 80 %
Mål		540,2 x 329,37 ~ 449,37 x 192,11 mm (B x H x D)
Vekt (n.v.)		5,6 kg (nett.)
Spesifikasjoner for mekanisme		Helling: -5° til +25° (bare på det høyeste punktet kan 25 graders helling bakover være mulig for høydevinkelen)Dreiemekanisme: -45° til +45°Høydejustering: 0 mm til 120 mmAkse: -90° til +90°Avtakbart fotstativ: Ja
Eksterne kontrollere	Bryter/knapper	Strømknapp InngangHurtigtast 1 Meny/Navigasjons/OKHurtigtast 2
	Funksjoner	Kontrast VolumLysstyrke DempSvart fremheving OverstyringBlått lys Adaptive-SyncACM av/på SpråkSuper skarphet OSD-tidsavbruddH. posisjon (bare modell med analog inngang)V. posisjon (bare modell med analog inngang) OSD-låsKlokke (bare modell med analog inngang) InndataFokus (bare modell med analog inngang) AutokildeAuto. konfigurasjon (bare modell med analog inngang) Slå av USB-ladingBred modusGammaHurtigtasttilordningDDC/CI på/avModuserHDMI-svartnivåsRGBHurtigstartmodusGråtonemodusVisningsinformasjonMetning ved 6-akseNullstill alle innstillingerFargetone ved 6-akseAvslutt
Spesifikasjonene varierer avhengig av modell og/eller region.

Finn håndbøker og andre dokumenter for Acer-produktet ditt på den offisielle supportnettsiden for Acer.
