B247YA - Monitör ACER - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU B247YA ACER

Acer LCD Monitör Hızlı Başlangıç Kılavuzu (QSG)

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitörün ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.

2. LCD monitorü kapatın ve güç kablosunun fişini çekin.

3. Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin.
4. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN.
   • LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE ÂMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.

5. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.

6. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.

7. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
8. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.
9. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
10. Aşağıdaki durumlardan biri meydana gelirse hemen monitorünüzün fişini çekin ve yetkili bir teknisyeni arayın:

- Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.

• LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
• LCD monitor ya da kasa zarar gordüyse.

Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.
2. Ayakları tabana yerleştirin. (seçili modellerde)
3. Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
4. Düz uçlu tomavida ya da bozuk para kullanıp vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

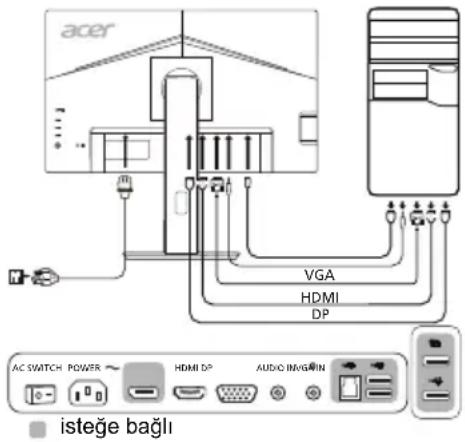

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
2. 2-1 Video Kablosunu Bağlayın

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.

b. VGA video kablosunu bilgisayara bağlayın.

2-2 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. HDMI kablosunun bir ucunu monitörün arkasına diğer ucunu bilgisayarın portuna bağlayın.

2-3 DP Kablosunu Bağlayın (Sadece DP girişli model) (İsteğe bağlı)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. DP kablosunu bilgisayara bağlayın.

1. Ses Kablosunu bağlayın. (Sadece Ses Girişli Model) (İsteğe bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
4. Kapalı USB şarışı işlevini etkinleştirmek/devre dışı bırakmak için Kapalı USB Şarımı AÇIK/KAPALI'yi seçin. (İsteğe bağlı)

acer VGA HDMI DP AC SWITCH POWER ~ HDMI DP AUDIO IMVGIN isteğe bağlı

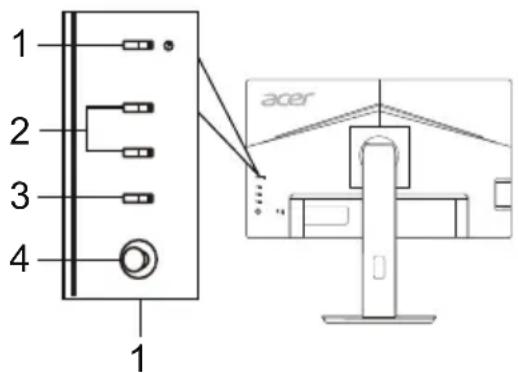

Harici kontroller

Numara	Öğe	Açıklama
1	Güç düğmesi/göstergesi	Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir.
2	Kısayol 1, 2 düğmeleri	Kullanıcı tanımlı kısayol işlevini etkinleştirmek için basın.
3	G i	Giriş kaynakları arasında gecis yapmak için basın. Ş düğmesi
4	Gezinme/Tamam düğmesi	OSD menüsünü etkinleştirmek için basın ve ardından istenen işlevi vurgulamak üzere yönlendirme tuşu olarak kullanın. Seçim girmek için tekrar basın.

1 2 3 4 1 acer

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir.

Bununla birlikte, bu müdahalenin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımına aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir:

• Alicı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alicıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk beyanı

Bu belge ile Acer Inc. bu LCD monitorün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygılarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV aliclarına müdahale meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcıının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istem dışı çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürücü Sistemi TFT Renkli LCD
	Boyut 23,8°W (60 cm)
	Piksel Aralığı	0,2745 mm (Y) x 0,2745 mm (D)
	Parlaklık	250 cd/m^2 (Tipik)
	Kontrast 100.000.000-1 Maks (ACM)
	Görülebilir Açı178° (Y) 178° (D) (CR=10)
	Tepki Süresi 4 ms (G - G)
	Video R, G, B Analog	Arabirim
	Panel Türü VA
	Yatay Frekans	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Dikey Frekans	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Ekran Renkleri 16,7 Milyon
Dot Clock VGA/HDMI/DP: 174,5 MHz
Maksimum Çözünürlük 1920 x 1080 @ 75 Hz
Tak ve Kullan VESA DDCCI/DDC2B
Güç Tüketimi (200 nit'te)	Açık Mod 22 W
	Uyku Modu 0,5 W
	Kapalı Mod 0,3 W
Giriş Bağlayıcısı		D-SubHDMI (Sadece HDMI Girişli Model)DP (Sadece DP Girişli Model)
Giriş Video Sinyali		Analog: 0,7 Vp-p (standart), 75 OHM, PozitifHDMI (Sadece HDMI Girişli Model) (İsteğe bağlı)DP (Sadece DP Girişli Model) (İsteğe bağlı)
Hopariörler		2 W x 2 (Sadece Ses Girişli Model) (İsteğe bağlı)
USB		USB 3.0 x 4 (İsteğe Bağlı)
Maksimum Ekran Büyüklüğü		Yatay: 527,04 mmDikey: 296,46 mm
Güç Kaynağı		100 - 240 V, 50/60 Hz
Çevresel Durumlar		Çalışma Sıcaklığı: 0° - 40°CSaklama Sıcaklığı: -20° - 60°CÇalışma Nem Aralığı: %20 - %80
Boyutlar		540,2 (G) x 329,37 ~ 449,37 (Y) x 192,11 (D) mm
Ağırlık (Net)		5,6 kg (net)
Mekanizma Teknik Özellikleri		Eğim: -5° - +25° (Yükselme açısı için sadece en yüksek noktada 25 derecelik yaslanma sunulabilir)Dönüş: -45° - +45°Boy ayarlaması: 0 mm - 120 mmPivot: -90° - +90°Ayrılabilir ayak noktası: Evet
Harici kontroller	Anahtar/Düğmeler	Güç Düğmesi GirişKisayol 1 Menü/Gezinme/TamamKisayol 2
	İşlevler	Kontrast Ses SevlyesiParlaklık SessizSiyah Güçlendir Aşırı HızMavi Işık Adaptive-SyncACM AÇMA/KAPAMASüper Netlik DilOSD Zaman AşımlYatay Konum (sadece Analog girişli model) ŞeffaflikDikey Konum (sadece Analog girişli model) Menü KilidiSaat (sadece Analog girişli model) GirişOdak (sadece Analog girişli model) Otomatik KaynakOto. Yapılanırma (sadece Analog girişli model) Güç Kapalı USB ŞarjiGammaRenik Sıcaklığı Geniş ModKisayol AtamaModlarDDC/CI Açma/KapamasRGB HDMI Siyah düzeyGri Tonlama ModuHızlı Başlt Modu6 eks. DovgunEkran Bilgisi6 eks. TonTüm Ayarları SıfırlaÇıkış
Teknik özellikler, modele ve/veya bölgeye göre değişiklik gösterir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
