B247YA - Moniteur ACER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD TFT couleur
Taille d'écran	23,8" (60 cm)
Résolution maximale	1920 x 1080 @ 75 Hz
Technologie de panneau	VA
Luminosité	250 cd/m² (typique)
Contraste dynamique (ACM)	100 000 000:1 max
Temps de réponse	4 ms (gris à gris)
Angle de vision	178° horizontal, 178° vertical
Connecteurs vidéo	VGA (D-Sub), HDMI, DisplayPort (option)
Haut-parleurs intégrés	2 W x 2 (option)
Ports USB	USB 3.0 x 4 (option)
Consommation électrique (mode Marche)	22 W (à 200 nits)
Consommation en veille	0,5 W
Alimentation	100-240 V, 50/60 Hz
Dimensions (avec socle)	540,2 x 329,4 ~ 449,4 x 192,1 mm
Poids net	5,6 kg
Réglages ergonomiques	Inclinaison -5° à +25°, rotation -45° à +45°, hauteur 0-120 mm, pivot -90° à +90°
Fonctions OSD principales	Contraste, luminosité, boost du noir, lumière bleue, ACM, Adaptive-Sync, modes préréglés
Entretien et nettoyage	Utiliser un chiffon doux sans solvant ; ne pas utiliser d'ammoniac ou d'alcool
Sécurité	Ne pas ouvrir le boîtier, éviter exposition à la pluie ou au soleil
Reparabilité	Socle amovible ; entretien par technicien autorisé

FOIRE AUX QUESTIONS - B247YA ACER

Comment brancher le moniteur Acer B247YA à un ordinateur ?

Éteignez le moniteur et l'ordinateur. Connectez le câble vidéo (VGA, HDMI ou DP) entre les deux. Branchez le câble d'alimentation du moniteur, puis allumez les appareils. Pour le réglage initial, utilisez le bouton Menu pour sélectionner la source d'entrée.

Comment nettoyer l'écran du moniteur ?

Éteignez le moniteur et débranchez-le. Vaporisez un nettoyant sans solvant sur un chiffon doux, puis essuyez l'écran délicatement. Ne jamais vaporiser directement sur l'écran ni utiliser de produits à base d'ammoniac ou d'alcool.

Comment ajuster les paramètres d'affichage (luminosité, contraste) ?

Appuyez sur le bouton OK/Navigation pour ouvrir le menu OSD. Utilisez les flèches pour naviguer jusqu'à 'Luminosité' ou 'Contraste', puis appuyez sur OK pour régler la valeur.

La fonction ACM (Adaptive Contrast Management) est-elle utile ?

Oui, l'ACM ajuste dynamiquement le contraste pour améliorer les détails dans les scènes sombres et lumineuses. Vous pouvez l'activer ou le désactiver dans le menu OSD sous 'ACM'.

Comment activer Adaptive-Sync (FreeSync) ?

Assurez-vous d'utiliser un câble DisplayPort. Dans le menu OSD, allez dans 'Adaptive-Sync' et mettez-le sur 'On'. Votre carte graphique doit également prendre en charge FreeSync.

Puis-je charger mon téléphone via le moniteur ?

Si votre modèle est équipé de ports USB, oui. Utilisez le menu OSD pour activer 'Chargement USB à l'arrêt' si vous souhaitez que les ports USB fournissent de l'énergie même lorsque le moniteur est éteint.

Comment réinitialiser les réglages du moniteur ?

Appuyez sur le bouton OK pour ouvrir le menu OSD. Naviguez jusqu'à 'Réinitial ts réglages' et confirmez. Cela rétablira les paramètres d'usine.

L'écran affiche 'No Signal', que faire ?

Vérifiez que le câble vidéo est bien connecté au moniteur et à l'ordinateur. Assurez-vous que la bonne source d'entrée est sélectionnée (bouton Entrée). Si le problème persiste, testez avec un autre câble ou un autre ordinateur.

Comment fixer le moniteur sur un bras articulé ?

Le moniteur est compatible VESA (non spécifié mais généralement 100x100 mm). Retirez le socle d'origine, puis fixez le support VESA à l'arrière du moniteur à l'aide des vis fournies avec le bras.

Comment faire pivoter l'écran en mode portrait ?

Assurez-vous que le moniteur est réglé à la hauteur maximale. Saisissez l'écran par les bords et faites-le pivoter de 90° dans le sens horaire ou antihoraire. Vous devrez peut-être ajuster l'orientation dans les paramètres d'affichage de votre système d'exploitation.

MODE D'EMPLOI B247YA ACER

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Guide de démarrage rapide (GDR) – Moniteur LCD Acer

Instructions importantes de sécurité

Veuillez lire attentivement les instructions ci-dessous.

1. Pour nettoyer l'écran du moniteur LCD : Assurez-vous que l'alimentation requise pour votre moniteur correspond à l'alimentation secteur dans la zone géographique où vous vous trouvez.

2. Éteignez le moniteur LCD et débranchez le cordon d'alimentation.

3. Pulvérisez une solution de nettoyage sans solvant sur un chiffon et nettoyez l'écran doucement.
4. NE VAPORISEZ OU NE VERSEZ JAMAIS DE LIQUIDE SUR L'ÉCRAN OU LE BOÎTIER.
5. VEUILLEZ NE PAS UTILISER DE PRODUITS DE NETTOYAGE À BASE D'AMMONIAC OU D'ALCOOL SUR L'ÉCRAN LCD OU LE BOÎTIER.

6. Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool.

7. Ne placez pas le moniteur LCD à proximité d'une fenêtre. L'exposition du moniteur à la pluie, à l'humidité ou à la lumière du soleil peut gravement l'endommager.

8. N'appuyez pas sur l'écran LCD. Une pression excessive peut endommager l'écran de manière définitive.

9. Ne retirez pas le boîtier et ne tentez pas de réparer l'appareil vous-même. Tout entretien ou réparation doit être effectué par un technicien autorisé.
10. Entreposez le moniteur LCD dans une pièce avec une température comprise entre -20 et 60 °C (-4 à 140 °F). Le stockage du moniteur LCD à des températures inférieures ou supérieures peut l'endommager de manière définitive.

11. Si l'une des situations suivantes se présente, débranchez immédiatement votre moniteur et appelez un technicien autorisé :

12. Le câble de signal entre le moniteur et le PC est effiloché ou endommagé.

13. Le moniteur reçoit des projections d'eau ou est exposé à la pluie.
14. Le moniteur LCD ou son boîtier est endommagé.

Fixation du moniteur sur son socle

1. Retirez le moniteur de l'emballage.
2. Fixez le pied sur le socle. (Pour certains modèles)
3. Faites-pivoter le pied dans le sens horaire pour le fixer. Vérifiez que le socle est bien fixé au pied. (Pour certains modèles)
4. Assurez la fixation du socle sur le pied en faisant tourner la vis à l'aide de la languette intégrée ou d'une pièce. (Pour certains modèles)

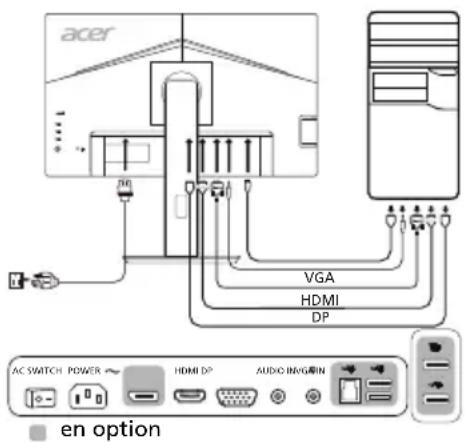

Connexion de votre moniteur à un ordinateur

1. Éteignez votre moniteur et débranchez le cordon d'alimentation de votre ordinateur.
2. 2-1 Branchez le câble vidéo.

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints. b. Branchez le câble vidéo VGA à l'ordinateur.

2-2 Branchez le câble HDMI (modèle à entrée HDMI uniquement)

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.
b. Connectez une extrémité du câble HDMI à l'arrière du moniteur et l'autre extrémité au port de l'ordinateur.

2-3 Branchez le câble DP (modèle à entrée DP uniquement) (en option)

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.
b. Branchez le câble DP à l'ordinateur.

1. Branchez le câble audio (modèle à entrée audio uniquement) (en option).
2. Insérez le câble d'alimentation du moniteur dans le port d'alimentation à l'arrière de l'écran.
3. Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.
4. Utilisez le commutateur Power-off USB charge pour activer et désactiver la fonction de recharge USB quand l'appareil est éteint. (en option)

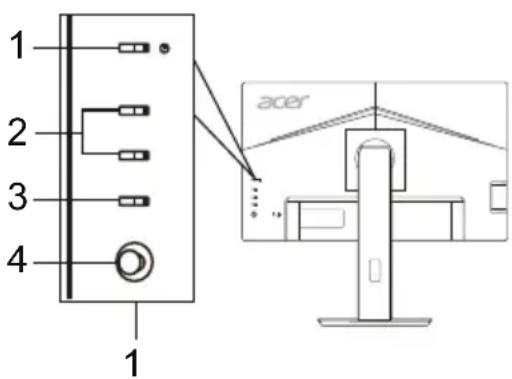

Commandes externes

NoÉlémentDescription

1	Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie.
2	Raccourci 1, 2 boutons	Appuyez pour activer les fonctions de raccourci définies par l'utilisateur.
3 Bouton Entrée Appuyez pour changer de source d'entrée.

4

Bouton navigation/OK

Appuyez pour activer le menu à l'écran, puis utilisez le bouton comme une flèche directionnelle pour mettre en surbrillance la fonction souhaitée. Appuyez de nouveau pour sélectionner.

Réglementation et consignes de sécurité

Avis FCC

Cet appareil a été testé et les résultats de ces tests ont révélé qu'il respecte les limites d'un appareil numérique de classe B, en conformité avec la réglementation de la section 15 de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre un rayonnement électromagnétique et, s'il n'est pas installé et utilisé conformément à aux instructions, peut provoquer des interférences nuisibles aux communications radio.

Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en éteignant puis en allumant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien en radio et télévision expérimenté pour obtenir une assistance.

Déclaration de conformité CE

Acer, Inc. déclare par la présente que cet appareil est conforme aux obligations essentielles et autres clauses pertinentes de la directive CEM 2014/30/UE, de la directive sur les faibles voltages 2014/35/UE, de la directive RoHS 2011/65/UE et de la directive 2009/125/CE concernant l'établissement d'un cadre fixant des exigences d'écoconception pour les produits liés à l'énergie.

Avis :

Afin d'éviter d'endommager le moniteur, ne soulevez pas le moniteur par sa base.

Avis : Câbles blindés

Toutes les connexions vers d'autres appareils informatiques doivent être établies à l'aide de câbles blindés afin d'assurer la conformité aux réglementations EMC.

Avis : Périphériques

Seuls des périphériques (appareils d'entrée/sortie, terminaux, imprimantes, etc.) certifiés conformes aux limites de la classe B doivent être connectés à cet appareil. Toute utilisation avec des périphériques non certifiés est susceptible d'entraîner des perturbations de la réception radio ou télévision.

Attention

Les changements ou modifications qui ne seraient pas expressément approuvés par le fabricant peuvent rendre nul le droit de l'utilisateur à faire fonctionner ce produit, droit qui lui est accordé par la Federal Communications Commission.

Conditions de fonctionnement

Cet appareil est conforme à la partie 15 de la réglementation de la FCC. Il peut être utilisé sous les deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, notamment celles susceptibles de causer un fonctionnement indésirable.

Avis : Utilisateurs canadiens

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Mise au rebut des équipements usagés par les utilisateurs faisant partie de ménages privés dans l'Union européenne

Ce symbole sur le produit ou sur son emballage indique que le produit ne doit pas être jeté avec les autres ordures ménagères. Il relève donc de votre responsabilité de recycler ce déchet d'équipement électronique en le remettant à un point de collecte prévu pour les déchets électriques et électroniques. Le tri, l'élimination et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations quant aux lieux d'élimination des déchets d'équipements électriques, vous pouvez contacter votre mairie, le service local de traitement des ordures ménagères ou le commerçant auprès duquel vous avez acheté le produit.

CARACTÉRISTIQUES

Panneau LCD	Technologie TFT-LCD couleur
	Taille 23,8"W (60 cm)
	Espacement des pixels 0,2745 mm (H) x 0,2745 mm (V)
	Luminosité	250 cd/m^2 (typique)
	Contraste 100000000:1 max. (ACM)
	Angle de vision 178° (H), 178^ (V) (CR = 10)
	Temps de réponse 4 ms (gris à gris)
	Vidéo Interface Analogique R, G, B
	Type de panneau VA
	Fréquence horizontale	VGA/HDMI : 30 à 85 kHzDP : 85 à 85 kHz
	Fréquence verticale	VGA/HDMI : 56 à 76 HzDP : 48 à 75 Hz
Couleurs affichées 16,7 millions
Fréquence VGA/HDMI/DP : 174,5 MHz
Résolution maximale 1920 x 1080 @ 75 Hz
Plug-and-Play VESA DDCCI/DDC2B
Consommation électrique(à 200 nits)	Mode Marche 22 W
	Mode Veille 0,5 W
	Mode Arrêt	0,3 W
Connecteur d'entrée		D-SubHDMI (modèle à entrée HDMI uniquement)DP (modèle à entrée DP uniquement)
Signal vidéo d'entrée		Analogique : 0,7 Vp-p (standard), 75 OHM, positifHDMI (modèle à entrée HDMI uniquement) (en option)DP (modèle à entrée DP uniquement) (en option)
Haut-parleurs 2 W x 2 (modèle à entrée audio uniquement) (en option)
USB		USB 3.0 x 4 (en option)
Taille maximale de l'écran		Horizontalement : 527,04 mmVerticalement : 296,46 mm
Source d'alimentation		100 à 240 V, 50/60 Hz
Conditions environnementales		Temp. de fonctionnement : 0 à 40 °CTemp. de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 %
Dimensions		540,2 (L) x 329,37 ~ 449,37 (H) x 192,11 (P) mm
Poids (net)		5,6 kg (net)
Caractéristiques mécaniques		Inclinaison : -5 à +25 ° (l'inclinaison de 25 degrés est possible uniquement au plus haut point pour l'angle d'élévation)Rotation : -45 à +45 °Réglage de la hauteur : 0 à 120 mmPivot : -90 à +90°Pied amovible : Oui
Commandes externes	Commutateur/boutons	Bouton d'alimentationRaccourci 1Raccourci 2	EntréeMenu/Navigation/OK
	Fonctions	ContrasteLuminositéBoost du noirLumière bleueACM Allumé/EteinteSuper nettetéH. Position (modèle à entrée analogique uniquement)V. Position (modèle à entrée analogique uniquement)Fréquence (modèle à entrée analogique uniquement)Netteté (modèle à entrée analogique uniquement)Autoréglage (modèle à entrée analogique uniquement)GammaTemp. CouleurModessRVBMode niv grisSaturation 6 axesTeinte 6 axes	VolumeMuetOver DriveAdaptive-SyncLangueDélai de l'OSDTransparenceVerrouillage OSDEntréeSource autoChargement USB à l'arrêtMode LargeAffectation raccourcisDDC/CI Allumé/EteinteNiveau noir HDMIMd démarr rapideInformations sur l'écranRéinitial ts réglagesQuitter
Les spécifications varient selon le modèle et/ou la région.

Vous pouvez trouver les manuels et autres documents pour votre produit Acer sur le site Web d'assistance Acer officiel.
