MANUAL DE UTILIZADOR B247YA ACER

Manual de início rápido (QSG) do monitor LCD da Acer

Instruções de segurança importantes

Leia atentamente as instruções que se seguem.

1. Para limpar o ecrã do monitor LCD: certifique-se de que o monitor tem a potência elétrica necessária para funcionar com a alimentação de CA disponível na sua localização.

2. Desligue o monitor LCD e retire o cabo de alimentação da corrente.

3. Pulverize uma solução de limpeza não-solvente num pano e limpe cuidadosamente o ecrã.
   • NUNCA PULVERIZAR OU DEITAR LÍQUIDO DIRETAMENTE NO ECRÃ OU TAMPA.
4. NÃO USAR PRODUTOS DE LIMPEZA COM AMONÍACO OU À BASE DE ÁLCOOL NO ECRÃ LCD OU NA TAMPA.

- A Acer não se responsabiliza por danos resultantes do uso de produtos de limpeza com amoníaco ou à base de álcool.

1. Não coloque o monitor LCD perto de uma janela. Expor o monitor a chuva, humidade ou luz solar pode provocar danos graves no mesmo.
2. Não exerça pressão sobre o ecrã LCD. A pressão excessiva pode provocar danos permanentes no ecrã.
3. Não remova a tampa nem tente efetuar reparações nesta unidade por sua conta. Apenas um técnico autorizado deve efetuar reparações de qualquer tipo.
4. Guarde o monitor LCD numa divisão com uma temperatura entre os -20 e os 60 °C (-4 a 140 °F). Guardar o monitor LCD numa divisão fora deste intervalo de temperatura pode provocar danos permanentes.
5. Perante qualquer uma das situações abaixo, desligue de imediato o monitor da alimentação e contacte um técnico autorizado:

- O cabo de sinal Monitor para PC está desgastado ou danificado.

- Derrame de líquidos no monitor LCD ou o monitor está exposto a chuva.

- Monitor LCD ou tampa danificados.

Instalar o monitor na base

1. Retire o monitor da embalagem.
2. Instale o apoio na base. (disponível para modelos selecionados)
3. Rode para a direita de forma a encaixar. Certifique-se de que a base está encaixada no suporte. (disponível para modelos selecionados)
4. Fixe a base no suporte apertando o parafuso com uma patilha ou uma moeda adequada. (disponível para modelos selecionados)

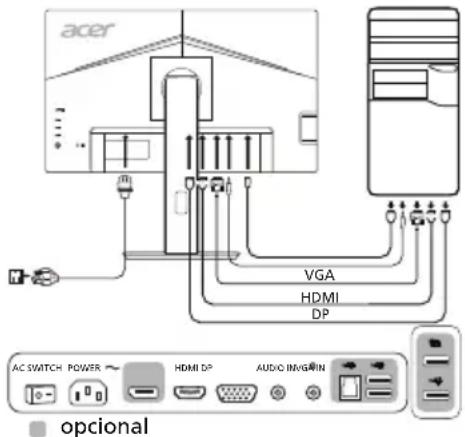

Ligar o monitor a um computador

1. Desligue o monitor e desligue o cabo de alimentação do seu computador.
2. 2-1 Ligue o cabo de vídeo

a. Certifique-se de que o monitor e o computador estão desligados.

b. Ligue o cabo de vídeo VGA ao computador.

2-2 Ligue o cabo HDMI (apenas nos modelos com entrada HDMI)

a. Certifique-se de que o monitor e o computador estão desligados.

b. Ligue uma extremidade do cabo HDMI à parte posterior do monitor e a outra à porta do computador.

2-3 Ligue o cabo DP (apenas nos modelos com entrada DP) (Opcional)

a. Certifique-se de que o monitor e o computador estão desligados.

b. Ligue o cabo DP ao computador.

1. Ligue o cabo de áudio. (apenas nos modelos com entrada de áudio) (Opcional)
2. Introduza o cabo de alimentação do monitor na porta de alimentação situada na parte posterior do mesmo.
3. Ligue os cabos de alimentação do computador e do monitor a uma tomada elétrica nas proximidades.
4. Opte por LIGAR/DESLIGAR o Carregamento USB no modo desligado para ativar/desativar esta função. (Opcional)

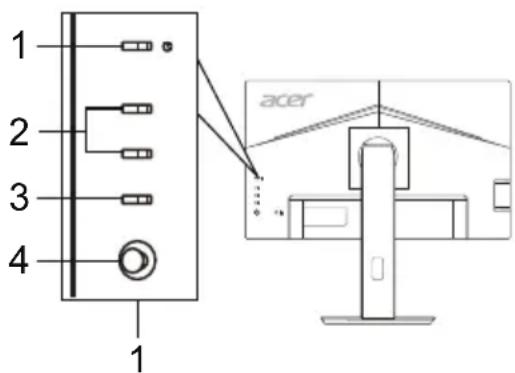

Controlos externos

NúmeroItemDescrição

1	Botão/indicador de alimentação	Liga/desliga o monitor. Azul indica alimentação ligada. Âmbar indica modo de espera/poupança energética.
2	Tecla de atalho 1, 2 botões	Prima para ativar a função da tecla de atalho definida pelo utilizador.

3 Botão Input Prima para alternar entre entradas.

4 Botão Navi/OK

Prima para ativar o menu OSD. Em seguida, utilize-o como tecla direcional para selecionar a função desejada. Prima-o novamente para aceitar a seleção.

acer VGA HDMI DP AC SWITCH POWER HDMI DP AUDIO INVGIN optional

1 2 3 4 1 acer

Regulamentações e avisos de segurança

Aviso da FCC

Este dispositivo foi testado e considera-se estar em conformidade com os limites estabelecidos para um dispositivo digital de Classe B, estando de acordo com a secção 15 das normas da FCC. Estes limites foram concebidos para oferecer uma proteção razoável contra interferências indesejáveis numa instalação residencial. Este equipamento gera, utiliza e pode emitir radiofrequências e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências nocivas nas comunicações por rádio. No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Se este dispositivo provocar interferências nocivas na receção de rádio ou televisão, facto que pode determinar ligando e desligando o dispositivo, recomenda-se que o utilizador corrija as mesmas, recorrendo a uma ou mais das seguintes medidas:

● Reorientar ou reposicionar a antena recetora.
- Aumentar a distância entre o dispositivo e o recetor.
- Ligar o dispositivo a uma tomada de parede num circuito diferente daquele ao qual o recetor está ligado.
- Consultar o fornecedor ou um técnico de rádio/televisão experiente para obter ajuda.

Declaração de conformidade da CE

Pelo presente documento, a Acer Inc. declara que este monitor LCD se encontra em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva relativa à EMC (Compatibilidade Eletromagnética) 2014/30/UE, da Diretiva para Equipamentos de Baixa Tensão 2014/35/UE, da Diretiva relativa à RoHS (Restrição de Certas Substâncias Perigosas) 2011/65/UE e da Diretiva 2009/125/CE com vista a estabelecer um quadro de referência para a definição dos requisitos de ecodesign para produtos relacionados com o consumo energético.

Aviso:

Para evitar danificar o monitor, não o levante pela base.

Aviso: cabos blindados

É obrigatório de estabelecer todas as ligações a outros dispositivos informáticos através de cabos blindados, de forma a manter a conformidade com as regulamentações da EMC.

Aviso: dispositivos periféricos

Só pode ligar periféricos (dispositivos de entrada/saída, terminais, impressoras, etc.) certificados em conformidade com os limites da Classe B a este equipamento. É provável que a utilização com periféricos não-certificados provoque interferências na receção de rádio e televisão.

Atenção

Quaisquer alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem anular a autoridade do utilizador, concedida pela FCC (Federal Communications Commission – Comissão Federal de Comunicações), no que respeita à utilização deste produto.

Condições de funcionamento

Este dispositivo está em conformidade com a Parte 15 das normas de FCC. O funcionamento está sujeito às duas condições que se seguem: (1) este dispositivo não pode provocar interferências nocivas e (2) este dispositivo tem de aceitar quaisquer interferências recebidas, incluindo interferências que possam provocar um funcionamento indesejado.

Eliminação de resíduos de equipamentos por parte de utilizadores particulares na União Europeia

Este símbolo no produto ou na respetiva embalagem indica que não pode eliminar este produto com o seu restante lixo doméstico. Em vez disso, é da sua responsabilidade eliminar resíduos de equipamentos entregando-os num ponto de recolha designado com vista à reciclagem de resíduos de equipamentos elétricos e eletrónicos. A recolha e a reciclagem em separado dos seus resíduos de equipamentos aquando da eliminação ajuda a conservar os recursos naturais. Além disso, serve como garantia de que a reciclagem é feita de forma a proteger a saúde humana e o ambiente. Para mais informações sobre onde pode entregar os seus resíduos de equipamentos para reciclagem, contacte o seu município, os serviços municipalizados de recolha de resíduos de equipamentos ou a loja onde comprou o produto.

ESPECIFICAÇÕES

Painel LCD	Sistema de condução LCD	TFT a cores
	Tamanho 23,8"W (60 cm)
	Distância entre píxeis 0,2745 mm (H) x 0,2745 mm (V)
	Luminosidade	250 cd/m2(habitual)
	Contraste 100000000:1 no máx. (ACM)
	Ângulo visível 178° (H) 178° (V) (CR=10)
	Tempo de resposta 4 ms (G a G)
	Video Interface analógica R, G, B
	Tipo de painel VA
	Frequência horizontal	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frequência vertical	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Cores do ecrã 16,7 milhões
Frequência de pontos VGA/HDMI/DP: 174,5 MHz
Resolução máxima 1920 x 1080 a 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo energético (a 200 cd/m2)	Ligado 22 W
	Modo de espera 0,5 W
	Desligado	0,3 W
Conetor de entrada		D-SubHDMI (apenas nos modelos com entrada HDMI)DP (apenas nos modelos com entrada DP)
Sinal de entrada de vídeo		Analogico: 0,7 Vp-p (padrão), 75 OHM, PositivoHDMI (apenas nos modelos com entrada HDMI) (opcional)DP (apenas nos modelos com entrada DP) (opcional)
Colunas		2 W x 2 (apenas nos modelos com entrada de áudio) (opcional)
USB		USB 3.0 x 4 (opcional)
Tamanho máximo do ecrã		Horizontal: 527,04 mmVertical: 296,46 mm
Alimentação		100 - 240 V, 50/60 Hz
Considerações ambientais		Temperatura de funcionamento: 0 a 40 °CTemperatura de armazenamento: -20 a 60 °CHumidade de funcionamento: 20 a 80%
Dimensões		540,2 (L) x 329,37 ~ 449,37 (A) x 192,11 (P) mm
Peso (líquido) 5,6 kg (líquido)
Especificações de mecanismos		Inclinação: entre -5° e +25° (só é possível disponibilizar 25° de reclinação para o ângulo de elevação no ponto mais elevado)Rotação: entre -45° e +45°Ajuste da altura: entre 0 e 120 mmArticulação: entre -90° e +90°Apoio amovível: sim
Controlos externos	Comutador/botões	Botão de alimentação InputTecla de atalho 1 Menu/Navi/OKTecla de atalho 2
	Funções	Contraste VolumeLuminosidade Sem somIntensif. preto Over DriveLuz azul Adaptive-SyncLigar/Desligar ACM IdiomaSuper nitidez Tempo limite OSDPosição H. (apenas em modelos com entrada analógica) TransparênciaPosição V. (apenas em modelos com entrada analógica) Bloquear OSDRelógio (apenas em modelos com entrada analógica) EntradaFocagem (apenas em modelos com entrada analógica) Fonte AutoConfig. Auto. (apenas em modelos com entradaanalógica) Carregamento USB no modo desligadoModo PanorâmicoGamma Atribuição tecla atalhoTemp. Cor Ligar/Desligar DDC/CINodos Niv. preto HDMIModo início ráp.ModosRGB Modo esc. cinza Informações do ecrãSatur. 6 eixos Report todas definiçõesTonalid. 6 eixos Sair
As especificações variam consoante o modelo e a região.

Pode encontrar manuais e outra documentação sobre o seu produto Acer no website de suporte oficial da Acer.

Guia de início rápido do monitor LCD Acer

Instruções de segurança importantes

Leia as instruções a seguir atentamente.

1. Para limpar a tela do monitor LCD: Verifique se a classificação do monitor permite que ele seja conectado à fonte de alimentação CA disponível na sua localidade.
2. Desligue o monitor LCD e desconecte o cabo de alimentação da tomada.
3. Borrife uma solução de limpeza sem solventes em um pano e limpe a tela com cuidado.
4. NUNCA BORRIFE NEM DESPEJE QUALQUER TIPO DE LÍQUIDO DIRETAMENTE NA TELA OU NAS DEMAIS PARTES DO MONITOR.
5. NÃO USE PRODUTOS À BASE DE AMONÍACO OU ÁLCOOL NO VISOR OU NAS DEMAIS PARTES DO MONITOR LCD.

6. A Acer não será responsável por danos resultantes do uso de soluções de limpeza à base de amoníaco ou álcool.

7. Não coloque o monitor LCD próximo a janelas. A exposição do monitor à chuva, umidade ou luz solar pode causar danos graves ao aparelho.

8. Não aplique pressão à tela LCD. A pressão em excesso pode causar danos permanentes ao visor.

9. Não remova a tampa nem tente fazer a manutenção da unidade. Todos os tipos de manutenção devem ser realizados por um técnico autorizado.

10. O monitor LCD deve permanecer em ambientes com temperatura entre -20 e 60 °C (-4 e 140 °F). Não seguir essa recomendação pode causar danos permanentes ao aparelho.

11. Desconecte o monitor da tomada imediatamente e entre em contato com um técnico autorizado em qualquer um destes casos:

12. O cabo de sinal que conecta o monitor ao PC está desgastado ou foi danificado.

13. Houve derramamento de líquido no monitor LCD ou o monitor foi exposto à chuva.
14. O monitor LCD — ou outras partes do aparelho — está danificado.

Como fixar o monitor na base

1. Remova o monitor da embalagem.
2. Encaixe o suporte do monitor na base (somente em alguns modelos).
3. Gire no sentido horários para travar. Verifique se a base e o suporte estão travados (somente em alguns modelos).
4. Fixe o suporte na base com um parafuso usando a lingueta integrada ou uma chaveta própria para isso (somente em alguns modelos).

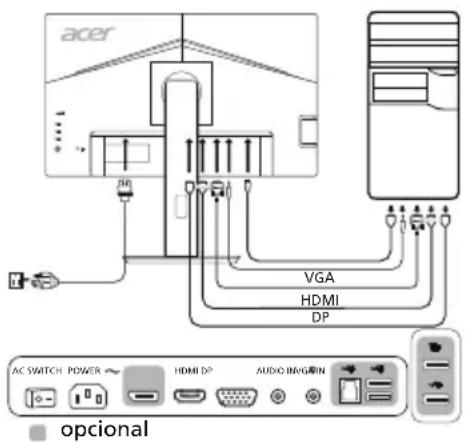

Como conectar o monitor a um computador

1. Desligue o monitor e desconecte o cabo de alimentação do computador da tomada.
2. 2-1 Conectar o cabo de vídeo

a. Verifique se o monitor e o computador estão desligados.

b. Conecte o cabo de vídeo VGA ao computador.

2-2 Conecte o cabo HDMI (somente nos modelos com entrada HDMI)

a. Verifique se o monitor e o computador estão desligados.
b. Conecte uma extremidade do cabo HDMI à parte posterior do monitor e a outra extremidade à porta do computador.

2-3 Conecte o cabo DP (somente nos modelos com entrada DP) (opcional)

a. Verifique se o monitor e o computador estão desligados.
b. Conecte o cabo DP ao computador.

1. Conecte o cabo de áudio (somente nos modelos com entrada de áudio) (opcional).
2. Insira o cabo de alimentação do monitor na porta de alimentação na parte posterior do aparelho.
3. Conecte os cabos de alimentação do computador e do monitor a uma tomada elétrica.
4. Seleccione ON/OFF em Desligar carga USB para ativar/desativar essa função. (opcional)

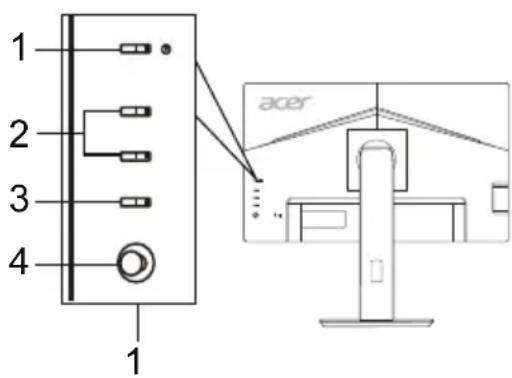

Controles externos

NoItemDescrição
1	Botão/indicador ON/OFF	Liga/desliga o monitor. A cor azul indica que o aparelho está ligado. A cor âmbar indica que o aparelho está no modo de espera/economia de energia.
2	Atalho 1, 2 botões	Pressione para ativar a função de atalho definido pelo usuário.
3	Botão de entrada Aperte para trocar os input sources.

4 Botão Navi/OK

Pressione para ativar o menu OSD e, em seguida, utilize-o como uma tecla direcional para sublinhar a função desejada. Pressione-o novamente para fazer a seleção.

acer VGA HDMI DP AC SWITCH POWER HDMI DP AUDIO BING/IN optional

1 2 3 4 1 acer

Regulamentos e avisos de segurança

Aviso da FCC

Esse dispositivo foi testado e está em conformidade com os limites de dispositivos digitais da Classe B, de acordo com a Parte 15 das normas da FCC. Esses limites foram estabelecidos para proporcionar a proteção adequada contra interferência em instalações residenciais. Esse dispositivo gera, usa e pode irradiar energia de radiofrequência. Se não for instalado e usado de acordo com as instruções, o aparelho pode provocar interferência em comunicações de rádio.

No entanto, não há garantias de que não haverá interferência em determinadas instalações. Se o dispositivo causar interferência na recepção de rádio ou televisão — o que é possível verificar desligando e religando o dispositivo —, o usuário deve tomar uma ou mais das medidas a seguir para tentar solucionar o problema:

• Mude a posição da antena receptora.
• Distancie o dispositivo do receptor.
• Conecte o dispositivo a outra tomada, de modo que o aparelho e o receptor sejam conectados a circuitos diferentes.
• Consulte o revendedor ou um técnico em rádio/televisão experiente para obter ajuda.

Declaração de conformidade CE

Por meio deste instrumento, a Acer Inc. declara que o monitor LCD em questão está em conformidade com os requisitos básicos e outras disposições pertinentes da Diretiva CEM 2014/30/EU, da Diretiva de baixa tensão 2014/35/EU, da Diretiva RoHS 2011/65/EU e da Diretiva 2009/125/EC para a criação de uma estrutura que estabeleça os requisitos de concepção ecológica para produtos que utilizam energia elétrica.

Aviso:

Para evitar danos ao monitor, não levante o monitor pela sua base.

Aviso: Cabos blindados

Todas as conexões com outros dispositivos de computação devem usar cabos blindados para manter a conformidade com as regulamentações de compatibilidade eletromagnética.

Aviso: Dispositivos periféricos

Somente periféricos (dispositivos de entrada/saída, terminais, impressoras etc.) certificados e em conformidade com os limites da Classe B podem ser conectados a esse equipamento. O uso de dispositivos periféricos não certificados pode causar interferência na recepção de sinais de rádio e televisão.

Cuidado

As alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem revogar o direito de utilização do produto, que é assegurado pela Federal Communications Commission.

Condições de funcionamento

Esse dispositivo está em conformidade com a Parte 15 das normas da FCC. A operação está sujeita a estas duas condições: (1) o dispositivo não pode causar interferência e (2) o dispositivo deve aceitar qualquer interferência recebida, inclusive interferência que possa causar operação indesejada.

Aviso: Usuários no Canadá

Esse aparelho digital de Classe B está em conformidade com a norma canadense ICES-003.

Descarte de equipamentos nas residências dos usuários na União Europeia

O símbolo ao lado, presente no produto ou na sua embalagem, indica que esse produto não deve ser descartado no lixo doméstico comum. Em vez disso, é sua responsabilidade descartar o equipamento adequadamente, levando-o a um ponto de coleta para reciclagem do equipamento elétrico e eletrônico. A coleta seletiva e reciclagem do equipamento no momento do descarte ajudará a conservar recursos naturais e garantir que ele seja reciclado para proteger a saúde humana e o meio ambiente. Para obter mais informações sobre pontos de coleta de equipamentos para reciclagem, entre em contato com a prefeitura da sua cidade, com o serviço de coleta doméstica ou com o estabelecimento em que o produto foi adquirido.

ESPECIFICAÇÃO

Painel LCD	Sistema tecnológico LCD	TFT a cores
	Tamanho 23,8"W (60 cm)
	Densidade dos pixels	0,2745 mm (H) × 0,2745 mm (V)
	Brilho	250 cd/m2(típico)
	Contraste máx. de 100.000.000:1 (ACM)
	Ángulo de visualização 178° (H) e 178° (V) (CR = 10)
	Tempo de resposta 4 ms (G a G)
	Video Interface analógica R, G, B
	Tipo de painel VA
	Frequência H	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frequência V	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Cores do visor 16,7 Milhões
Frequência de pontos VGA/HDMI/DP: 174,5 MHz
Resolução máxima 1920 x 1080 a 75 Hz
Plug&Play VESA DDCCI/DDC2B
Consumo de energia (até 200 nits)	Ligado 22 W
	Hibernação 0,5 W
	Desligado	0,3 W
Conector de entrada		D-SubHDMI (somente nos modelos com entrada HDMI)DP (somente nos modelos com entrada DP)
Sinal de entrada de vídeo		Analógico: 0,7 Vp-p (padrão), 75 OHM, PositivoHDMI (somente nos modelos com entrada HDMI) (opcional)DP (somente nos modelos com entrada DP) (opcional)
Alto-falantes		2 W x 2 (somente nos modelos com entrada de áudio — opcional)
USB		USB 3.0 x 4 (opcional)
Tamanho máximo da tela		Horizontal: 527,04 mmVertical: 296,46 mm
Fonte de alimentação 100-240 V, 50/60 Hz
Condições do ambiente		Temperatura de funcionamento: de 0 a 40 °CTemperatura de armazenamento: de -20 a 60 °CUmidade operacional: de 20 a 80%
Dimensões		540,2 (L) x 329,37 ~ 449,37 (A) x 192,11 (P) mm
Peso (líquido)		5,6 kg (líquido)
Especificações do mecanismo		Inclinação: de -5 a +25° (só é possível obter 25 graus de inclinação para o ângulo de elevação no ponto mais alto)Rotação: de -45 a +45°Ajuste de altura: de 0 a 120 mmGiro: de -90° a +90°Suporte separável: Sim
Controles externos	Botões	Botão ON/OFFAtalho 1Atalho 2EntradaMenu/Navi/OK
	Funções	ContrasteBrilhoAumento de PretoLuz azulACM On/OffSuper NitidezPosição-H (somente nos modelos com entrada analógica)Posição-V (somente nos modelos com entrada analógica)Sincronismo (somente nos modelos com entrada analógica)Foco (somente nos modelos com entrada analógica)Ajuste Automático (somente nos modelos com entradaanalógica)GammaTemp. de corModossRGBModo Esc.CinzaSatur.6-eixosMatiz 6-eixosVolumeMudoOver DriveAdaptive-SyncIdiomaTempo limite OSDTransparênciaBloqueio OSDEntradaFonte automáticaDesligar carga USBWide ModeDesignação de AtalhoDDC/CI On/OffNivel preto HDMIModo Início Ráp.Informações sobre o visorRedefinir Todas ConfigSaír
As especificações podem variar dependendo do modelo e/ou da região.

Encontre manuais e outros documentos para seu produto Acer no site de suporte da Acer.

Declaração de Conformidade

Nós,

Acer Incorporated

Designação comercial:

ACER

Número do modelo:

B247Y

Número SKU:

B247Y xxxxxx;

("x" = 0\~9, a \~ z, A \~ Z, ou espaço em branco)

Nós, Acer Incorporated, sob nossa inteira responsabilidade, que o produto acima descrito está conforme a legislação de harmonização relevante da União, e que a Diretiva infra, e seguintes normas harmonizadas e/ou outras normas relevantes foram aplicadas:

Diretiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN 55035:2017

EN55032:2015/AC:2016 Classe B

EN61000-3-3:2013

☒ EN IEC 61000-3-2:2019 Classe D

Diretiva LVD: 2014/35/UE

EN 62368-1:2014/A11:2017

Diretiva RSP: 2011/65/UE

EN 50581:2012

Ano a começar a fixação da marca CE: 2020.

Feb. 27, 2020

Data
