| Producttype | Kleuren LCD TFT-monitor |
| Schermdiagonaal | 23,8" (60 cm) |
| Maximale resolutie | 1920 x 1080 @ 75 Hz |
| Paneeltechnologie | VA |
| Helderheid | 250 cd/m² (typisch) |
| Dynamisch contrast (ACM) | 100 000 000:1 max |
| Responstijd | 4 ms (grijs naar grijs) |
| Kijkhoek | 178° horizontaal, 178° verticaal |
| Videoaansluitingen | VGA (D-Sub), HDMI, DisplayPort (optioneel) |
| Ingebouwde luidsprekers | 2 W x 2 (optioneel) |
| USB-poorten | USB 3.0 x 4 (optioneel) |
| Stroomverbruik (aan-modus) | 22 W (bij 200 nits) |
| Stroomverbruik in standby | 0,5 W |
| Voeding | 100-240 V, 50/60 Hz |
| Afmetingen (met voet) | 540,2 x 329,4 ~ 449,4 x 192,1 mm |
| Netto gewicht | 5,6 kg |
| Ergonomische instellingen | Kantelen -5° tot +25°, draaien -45° tot +45°, hoogte 0-120 mm, pivot -90° tot +90° |
| Belangrijkste OSD-functies | Contrast, helderheid, zwartboost, blauw licht, ACM, Adaptive-Sync, vooraf ingestelde modi |
| Onderhoud en reiniging | Gebruik een zachte doek zonder oplosmiddel; gebruik geen ammoniak of alcohol |
| Veiligheid | Open de behuizing niet, vermijd blootstelling aan regen of zonlicht |
| Repareerbaarheid | Verwijderbare voet; onderhoud door erkende technicus |
Veelgestelde vragen - B247YA ACER
Gebruikersvragen over B247YA ACER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Monitor in PDF-formaat gratis! Vind uw handleiding B247YA - ACER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. B247YA van het merk ACER.
GEBRUIKSAANWIJZING B247YA ACER
Belangrijke veiligheidsinstructies
Lees de volgende instructies aandachtig door.
-
Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.
-
Schakel de lcd-monitor uit en trek de stekker uit het stopcontact.
- Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.
- SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.
• GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.
- Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.
- Plaats de Icd-monitor niet vlakbij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.
- Oefen geen druk uit op de lcd-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
- Verwijder de behuizing niet en probeer niet zelf het apparaat te repareren. Onderhoud van welke aard ook moet door een erkende monteur worden uitgevoerd.
- Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60 °C (-4 tot 140 °F). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.
- Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerd monteur indien een van de volgende omstandigheden zich voordoet:
- Monitor-naar-pc-signaalkabel is gerafeld of beschadigd.
- Gemorste vloeistoffen op de lcd-monitor of de monitor is blootgesteld aan regen.
- De lcd-monitor of de behuizing is beschadigd.
De monitor aan de voet bevestigen
- Haal de monitor uit de verpakking.
- Bevestig de monitor aan de voet. (voor bepaalde modellen)
- Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)
- Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

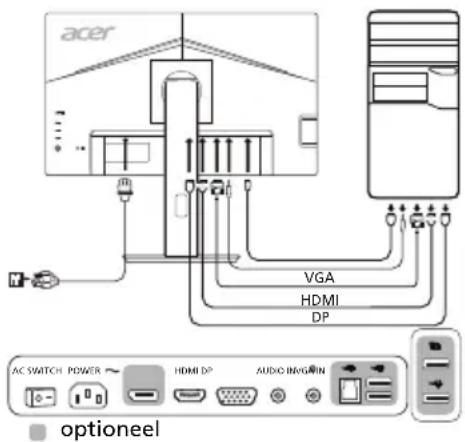

Uw monitor aansluiten op een computer
- Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.
- 2-1 Videokabel aansluiten
a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit de VGA-videokabel aan op de computer.
2-2 HDMI-kabel aansluiten (alleen HDMI-model)
a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit het ene uiteinde van de HDMI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de computer.
2-3 DP-kabel aansluiten (alleen DP-model) (optioneel)
a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit de DP-kabel aan op de computer.
- Sluit de audiokabel aan. (alleen Audio-model) (optioneel)
- Sluit de voedingskabel van de monitor aan op de voedingspoort aan de achterkant van de monitor.
- Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.
- Selecteer Uitschakelen USB-opladen AAN/UIT om de functie Uitschakelen USB-opladen in of uit te schakelen. (optioneel)

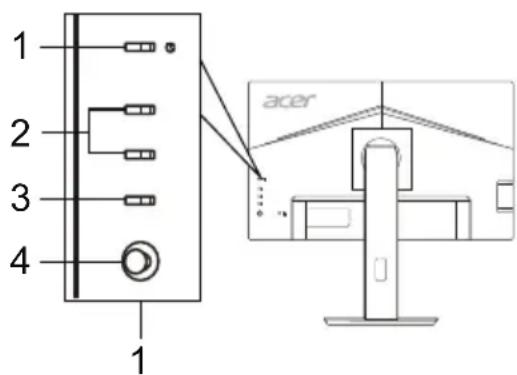

Externe bedieningselementen
Nr.ItemBeschrijving
| 1 | Aan-uitknop/-indicator | Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand. |
| 2 | Sneltoets 1, 2 knoppen | Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heeft opgeslagen. |
3 Signaalknop Druk hierop om tussen signalen te schakelen.
| 4 | Navigatie-/OK-knop | Druk hierop om het OSD-menu te openen en vervolgens om naar de gewenste functie te gaan. Druk nogmaals op de knop om een selectie te maken. |
Wetgeving en veiligheidsvoorschriften
Kennisgeving FCC
Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen en, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing te verhelpen door een of meer van de volgende maatregelen:
- Draai of verplaats de ontvangstantenne.
- Vergroot de afstand tussen het apparaat en de ontvanger.
- Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.
CE-verklaring van conformiteit
Hierbij verklaart Acer Inc. dat deze lcd-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMC-richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.
Kennisgeving:
Om schade aan de monitor te voorkomen dient u die niet aan de basis op te tillen.
Kennisgeving: Afgeschermde kabels
Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.
Kennisgeving: Randapparatuur
Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificeerd om te voldoen aan de Klasse B-limieten kunnen worden verbonden aan deze apparatuur. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio en tv-ontvangst.
Waarschuwing
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.
Bedrijfsomstandigheden
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.
Kennisgeving: Canadese gebruikers
Dit digitale apparaat van Klasse B voldoet aan de Canadese norm ICES-003.
Afvoer van afgedankte apparatuur door Gebruikers in particuliere huishoudens in de Europese Unie
Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden weggegooid bij het andere huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.
SPECIFICATIE
| Lcd-paneel | Aandrijfsysteem TFT lcd | kleurenscherm | |
| Grootte 23,8"W (60 cm) | |||
| Pixelgrootte 0,2745 mm | (H) x 0,2745 mm (V) | ||
| Helderheid | 250 cd/m2 (standaard) | ||
| Contrast 100000000:1 Max (ACM) | |||
| Kijkhoek 178° (H) 178° (V) (CR=10) | |||
| Reactietijd 4 ms (G-to-G) | |||
| Video R, G, B analoge interface | |||
| Type beeldscherm VA | |||
| Horizontale frequentie | VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz | ||
| Verticale frequentie | VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz | ||
| Kleuren 16,7 miljoen | |||
| Dot Clock VGA/HDMI/DP: 174,5 MHz | |||
| Maximale resolutie 1920 x 1080 bij 75 Hz | |||
| Plug en play VESA DDCCI/DDC2B | |||
| Energieverbruik (bij 200 nits) | Aan 22 W | ||
| Slaapmodus 0,5 W | |||
| Uit | 0,3 W | ||
| Ingangsconnector | D-SubHDMI (alleen HDMI-model)DP (alleen DP-model) | ||
| Ingang videosignaal | Analoog: 0,7 Vp-p (standaard), 75 OHM, positiefHDMI (alleen HDMI-model) (optioneel)DP (alleen DP-model) (optioneel) | ||
| Luidsprekers | 2 W x 2 (alleen Audio-model) (optioneel) | ||
| USB | USB 3.0 x 4 (optioneel) | ||
| Maximale schermgrootte | Horizontaal: 527,04 mmVerticaal: 296,46 mm | ||
| Voedingsbron | 100 - 240 V, 50/60 Hz | ||
| Milieuoverwegingen | Bedrijfstemperatuur: 0 tot 40 °COpslagtemperatuur: -20 tot 60 °CBedrijfsvochtigheid: 20% tot 80% | ||
| Afmetingen | 540,2 (B) x 329,37 ~ 449,37 (H) x 192,11 (D) mm | ||
| Gewicht | 5,6 kg (netto) | ||
| Specificaties mechanisme | Kantelen: -5° tot +25° (alleen op het hoogste punt is 25 graden naar achteren kantelen mogelijk)Zwenken: -45° tot +45°Verstellen hoogte: 0 tot 120 mmDraaien: -90° tot +90°Afneembare voet: Ja | ||
| Externe bedieningselementen | Schakelaar/knoppen | Aan/Uit-knopSneltoets 1Sneltoets 2 | IngangMenu/Navigatie/OK |
| Functies | ContrastHelderheidZwartversterkingBlauw lichtACM aan/uitSuperscherpteH. positie (alleen analoog model)V. positie (alleen analoog model)Klok (alleen analoog model)Scherpstelling (alleen analoog model)Autom.configuratie (alleen analoog model)GammaKleurtemp.ModisRGBGrijswaarden6-as verzadigen6-assige tint | VolumeDempenOver DriveAdaptive-SyncTaalTime-out OSDTransparantieOSD vergrendelenIngangAutom. bronUitschakelen USB-opladenBreedbeeldmodusSneltoetstoewijzingDDC/CI Aan/UithDMI zwartniveauSnelstartmodusScherminformatieAlle inst. ResettenAfsluiten | |
| Specificaties kunnen per regio en/of model verschillen. | |||
Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer.
Conformiteitverklaring
Wij,
Acer Incorporated
Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:
EMC-richtlijn: 2014/30/EU
LVD-richtlijn: 2014/35/EU
EN 62368-1:2014/A11:2017
RoHS-richtlijn: 2011/65/EU
EN 50581:2012
☒ ErP-richtlijn: 2009/125/EG
☒ (EU) 2019/2021; EN50564:2011
Jaar om de CE-markering te beginnen aanbrengen:2020.
Feb. 27, 2020
