XV253QX - Monitor ACER - Gratis gebruiksaanwijzing en handleiding

Producttype	LCD-monitor
Merk	Acer
Model	XV253QX
Schermdiagonaal	24,5 inch (62 cm)
Paneeltype	IPS
Native resolutie	1920 x 1080 bij 240 Hz
Helderheid	400 cd/m² (natif en HDR400)
Contrast	100 000 000:1 max (ACM)
Responstijd	1 ms (grijs naar grijs) / 0,5 ms (min)
Kijkhoek	178° (H) / 178° (V) (CR=10)
Weergegeven kleuren	16,7 miljoen
Ingangsconnectoren	HDMI, DP (afhankelijk van model)
Luidsprekers	2 x 2 W (optioneel)
USB	USB 3.0 x 4 (optioneel)
Voeding	100-240 V, 50/60 Hz
Verbruik (ingeschakeld)	17,4 W typisch
Verbruik (slaapstand)	0,45 W typisch
Verbruik (uitgeschakeld)	0,25 W typisch
Energieklasse	A
Afmetingen (BxHxD)	557,79 x 397,84~512,84 x 236,27 mm
Gewicht (netto)	5,30 kg
Ergonomische instellingen	Kantelen -5° tot +25°, draaien -20° tot +20°, hoogte 0-115 mm, pivoteren -90° tot +90°
Afneembare voet	Ja
Hoofdfuncties	Helderheid, Contrast, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Richtpunt
Onderhoud en reiniging	Zachte doek, geen vloeistof rechtstreeks, geen ammoniak of alcohol
Veiligheid	Ontkoppelen bij gerafelde kabel, waterspatten of beschadigde behuizing
Repareerbaarheid	Verwijder de behuizing niet, onderhoud door bevoegde technicus

Veelgestelde vragen - XV253QX ACER

Hoe reinig ik het scherm van de Acer XV253QX monitor?

Zet de monitor uit en trek de stekker uit het stopcontact. Gebruik een zachte, licht vochtige doek met een oplosmiddelvrije reinigingsoplossing. Spuit nooit vloeistof rechtstreeks op het scherm. Vermijd producten op basis van ammoniak of alcohol.

Wat te doen als het scherm niet aangaat?

Controleer of de stroomkabel goed is aangesloten en het stopcontact stroom geeft. Zorg ervoor dat de aan/uit-knop is ingedrukt. Als het lampje oranje is, staat de monitor in de slaapstand. Probeer de videokabel los te koppelen en opnieuw aan te sluiten. Als het probleem aanhoudt, neem dan contact op met een erkende technicus.

Hoe stel ik de hoogte en kanteling van de monitor in?

De monitor heeft een hoogteverstelling van 0 tot 115 mm. Kantel het scherm tussen -5° en +25° door zachte druk op het frame uit te oefenen. Voor rotatie en pivoteren draait u het scherm voorzichtig binnen het aangegeven bereik. Forceer de bewegingen niet buiten de grenzen.

Welke ingangsbronnen zijn beschikbaar?

De monitor accepteert signalen via HDMI en DisplayPort (afhankelijk van het model). Gebruik de ingangsknop op het bedieningspaneel om tussen bronnen te schakelen. De kabels moeten correct op de computer zijn aangesloten.

Hoe activeer ik de HDR-modus op de XV253QX?

Ga naar het on-screen menu (OSD) via de navigatieknop. Navigeer naar de optie HDR en schakel deze in. Zorg ervoor dat uw bron een compatibel HDR-signaal verzendt. De native helderheid is 400 cd/m² in HDR400-modus.

Is de monitor compatibel met Adaptive-Sync (VRR)?

Ja, de XV253QX ondersteunt Adaptive-Sync en VRR (Variable Refresh Rate). Dit vermindert scheurvorming en verbetert de vloeiendheid in games. Schakel de optie in het OSD-menu in onder 'Adaptive-Sync' of 'VRR'.

Hoe wijzig ik de sneltoetsen van de knoppen?

Druk op de Menuknop om het OSD te openen. Ga naar 'Sneltoets toewijzen' en selecteer de gewenste functie voor de knoppen Sneltoets 1 en 2. U kunt acties toewijzen zoals Bron wisselen, Snelle instellingen, enz.

Wat betekenen de lampjes op de monitor?

Een blauw lampje geeft aan dat de monitor is ingeschakeld en normaal werkt. Een oranje lampje betekent dat de monitor in de slaap- of energiebesparingsmodus staat. Als het lampje uit is, controleer dan de stroomvoorziening.

Hoe bespaar ik energie met deze monitor?

Gebruik de slaapstand door de monitor uit te schakelen via de aan/uit-knop. Het verbruik in slaapstand is typisch 0,45 W. Schakel de energiebesparingsmodus in het OSD in of verlaag de helderheid. Koppel volledig los voor nul verbruik.

Wat te doen bij connectiviteitsproblemen (geen signaal)?

Controleer of de videokabel aan beide zijden goed is aangesloten. Zorg ervoor dat de juiste ingangsbron is geselecteerd (HDMI of DP). Herstart de computer. Als het probleem aanhoudt, test dan met een andere kabel of een ander apparaat. Afgeschermde kabels worden aanbevolen om interferentie te voorkomen.

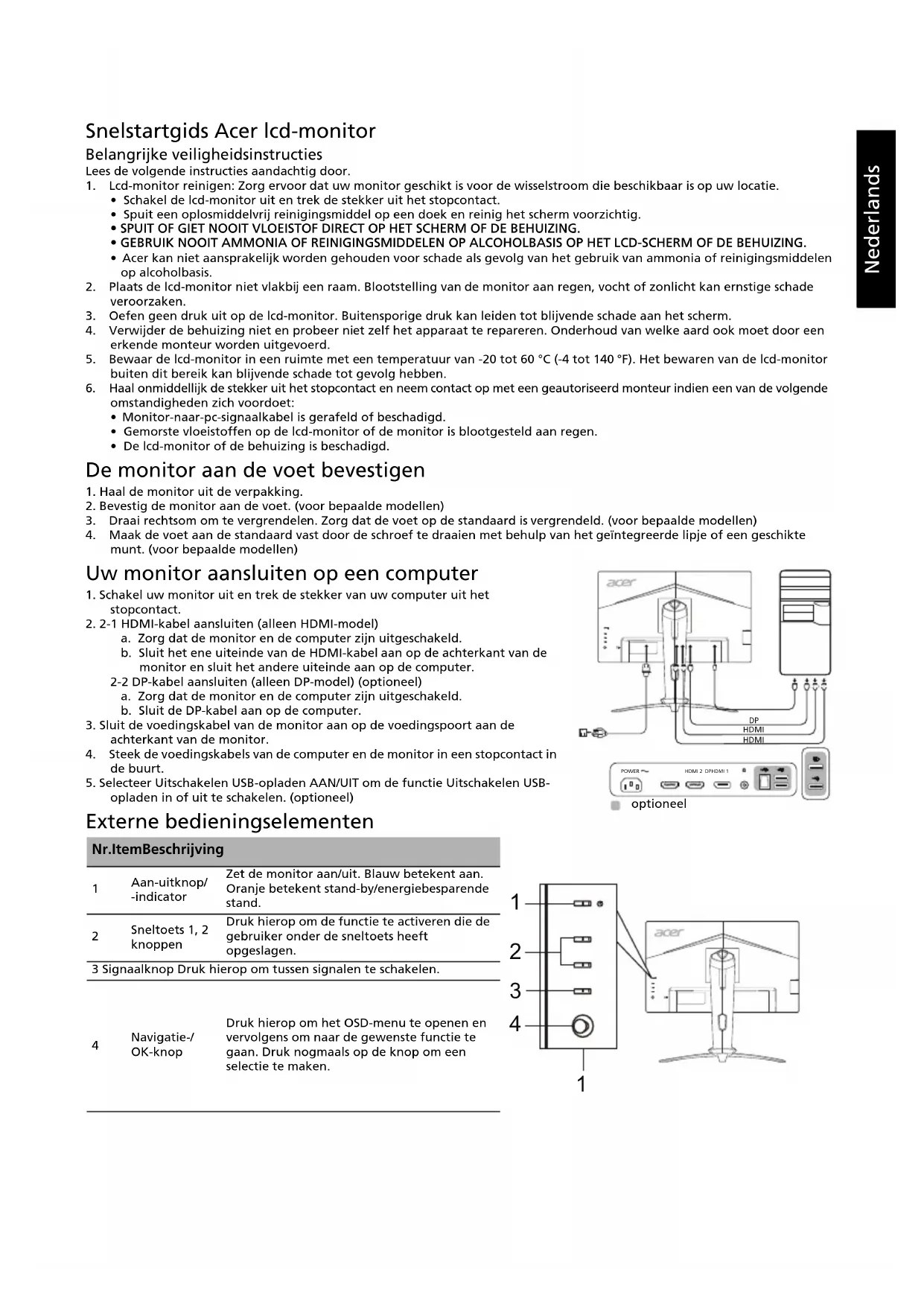

GEBRUIKSAANWIJZING XV253QX ACER

Belangrijke veiligheidsinstructies

Lees de volgende instructies aandachtig door.

1. Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.

2. Schakel de lcd-monitor uit en trek de stekker uit het stopcontact.

3. Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.

- SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.

• GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.

- Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.

1. Plaats de Icd-monitor niet vlakbij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.
2. Oefen geen druk uit op de lcd-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
3. Verwijder de behuizing niet en probeer niet zelf het apparaat te repareren. Onderhoud van welke aard ook moet door een erkende monteur worden uitgevoerd.
4. Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60 °C (-4 tot 140 °F). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.
5. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerd monteur indien een van de volgende omstandigheden zich voordoet:

- Monitor-naar-pc-signaalkabel is gerafeld of beschadigd.

- Gemorste vloeistoffen op de lcd-monitor of de monitor is blootgesteld aan regen.

- De lcd-monitor of de behuizing is beschadigd.

De monitor aan de voet bevestigen

1. Haal de monitor uit de verpakking.
2. Bevestig de monitor aan de voet. (voor bepaalde modellen)
3. Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)
4. Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

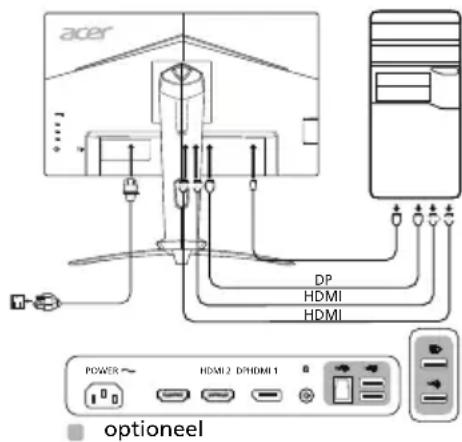

Uw monitor aansluiten op een computer

1. Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.
2. 2-1 HDMI-kabel aansluiten (alleen HDMI-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.

b. Sluit het ene uiteinde van de HDMI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de computer.

2-2 DP-kabel aansluiten (alleen DP-model) (optioneel)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit de DP-kabel aan op de computer.

1. Sluit de voedingskabel van de monitor aan op de voedingspoort aan de achterkant van de monitor.

2. Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.

3. Selecteer Uitschakelen USB-opladen AAN/UIT om de functie Uitschakelen USB-opladen in of uit te schakelen. (optioneel)

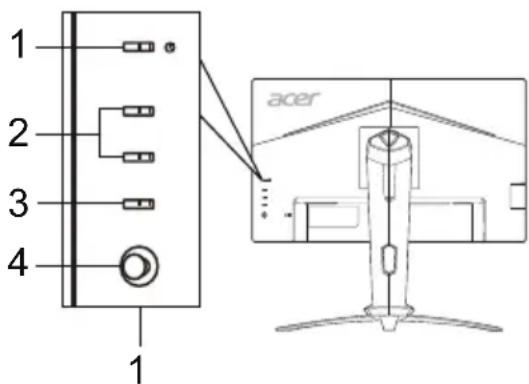

Externe bedieningselementen

Nr.ItemBeschrijving

1	Aan-uitknop/-indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
2	Sneltoets 1, 2 knoppen	Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heeft opgeslagen.

3 Signaalknop Druk hierop om tussen signalen te schakelen.

4

Navigatie-/OK-knop

Druk hierop om het OSD-menu te openen en vervolgens om naar de gewenste functie te gaan. Druk nogmaals op de knop om een selectie te maken.

acer DP HDMI HDMI POWER HDMI2 D/HDMI1 optioneel

1 2 3 4 1 acer

Wetgeving en veiligheidsvoorschriften

Kennisgeving FCC

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen en, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Draai of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

CE-verklaring van conformiteit

Hierbij verklaart Acer Inc. dat deze lcd-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMC-richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Kennisgeving:

Om schade aan de monitor te voorkomen dient u die niet aan de basis op te tillen.

Kennisgeving: Afgeschermde kabels

Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.

Kennisgeving: Randapparatuur

Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificeerd om te voldoen aan de Klasse B-limieten kunnen worden verbonden aan deze apparatuur. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio en tv-ontvangst.

Waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.

Bedrijfsomstandigheden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Kennisgeving: Canadese gebruikers

Dit digitale apparaat van Klasse B voldoet aan de Canadese norm ICES-003.

Afvoer van afgedankte apparatuur door Gebruikers in particuliere huishoudens in de Europese Unie

Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden weggegooid bij het andere huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

SPECIFICATIE

Lcd-paneel	Aandrijfsysteem TFT lcd	kleurenscherm
	Grootte 24,5"W (62 cm)
	Pixelgrootte 0,283 mm (H) x 0,280 mm (V)
	Helderheid	Native: 400 cd/m2; HDR400-modus: 400 cd/m2
	Contrast 100000000:1 Max (ACM)
	Kijkhoek 178° (H) 178° (V) (CR=10)
	Reactietijd 1 ms (G-to-G) / 0,5 ms (G-to-G, min.)
	Type beeldscherm In-Plane Switching
	Horizontale frequentie	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	Verticale frequentie	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Kleuren 16,7 miljoen
Dot Clock 600 MHz
Maximale resolutie 1920 x 1080 bij 240 Hz
Plug en play VESA DDCCI/DDC2B
Energie-efficiëntieklasse A
*Jaarlijks energieverbruik 31 (kWh) (voor een HDMI-model)
Energieverbruik(bij 200 eenheden)	Aan 17,4 W (standaard)
	Slaapmodus	0,45 W (standaard)
	Uit	0,25 W (standaard)
Ingangsconnector		HDMI (alleen HDMI-model)DP (alleen DP-model)
Ingang videosignaal		HDMI (alleen HDMI-model) (optioneel)DP (alleen DP-model) (optioneel)
Luidsprekers		2 W x 2 (alleen Audio-model) (optioneel)
USB		USB 3.0 x 4 (optioneel)
Maximale schermgrootte		Horizontaal: 543,744 mmVerticaal: 302,616 mm
Voedingsbron		100 - 240 V, 50/60 Hz
Milieuoverwegingen		Bedrijfstemperatuur: 0 tot 40 °COpslagtemperatuur: -20 tot 60 °CBedrijfsvochtigheid: 20% tot 80%
Afmetingen		557,79 (B) x 397,84 ~ 512,84 (H) x 236,27 (D) mm
Gewicht		5,30 kg (netto)
Specificaties mechanisme		Kantelen: -5° tot +25° (alleen op het hoogste punt is 25 graden naar achteren kantelen mogelijk)Zwenken: -20° tot +20°Verstellen hoogte: 0 tot 115 mmDraaien: -90° tot +90°Afneembare voet: Ja
Externe bedieningselementen	Schakelaar/knoppen	Aan/Uit-knopSneltoets 1Sneltoets 2	IngangMenu/Navigatie/OK
	Functies	HelderheidContrastBlauw lichtZwartversterkingACMHDRSuperscherpteGammaKleurtemp.ModiKleurruimteGrijswaarden6-assige tint6-as verzadigenVolumeDempenOver DriveAdaptive-SyncVernieuwingst.	VRBUltralage latentieRichtpuntTaalTime-out OSDTransparantieOSD vergrendelenIngangAutom. bronDP-formaatSneltoetstoewijzingBreedbeeldmodusDDC/CIHDMI zwartniveauSnelstartmodusUitschakelen USB-opladenScherminformatieAlle inst. ResettenAfsluiten
Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer.

*Jaarlijks energieverbruik wordt berekend op basis van standaard stroomverbruik 4 uur per dag, 365 dagen per jaar.

Conformiteitverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:

EMC-richtlijn: 2014/30/EU

LVD-richtlijn: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-richtlijn: 2011/65/EU

EN 50581:2012

☒ ErP-richtlijn: 2009/125/EG

☒ Verordening (EG) nr. 1275/2008; EN 50564:2011

Jaar om de CE-markering te beginnen aanbrengen: 2019.

Sep. 30, 2019
