XV253QX - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor
Márka	Acer
Modell	XV253QX
Képernyő mérete	24,5 hüvelyk (62 cm)
Panel típusa	IPS
Natív felbontás	1920 x 1080 @ 240 Hz
Fényerő	400 cd/m² (natív és HDR400)
Kontraszt	100 000 000:1 max (ACM)
Válaszidő	1 ms (szürkétől szürkéig) / 0,5 ms (min)
Látószög	178° (H) / 178° (V) (CR=10)
Megjelenített színek	16,7 millió
Bemeneti csatlakozók	HDMI, DP (modelltől függően)
Hangszórók	2 x 2 W (opcionális)
USB	USB 3.0 x 4 (opcionális)
Tápellátás	100-240 V, 50/60 Hz
Fogyasztás (üzem)	17,4 W tipikus
Fogyasztás (készenlét)	0,45 W tipikus
Fogyasztás (kikapcsolva)	0,25 W tipikus
Energiaosztály	A
Méretek (SzéxMaxMé)	557,79 x 397,84~512,84 x 236,27 mm
Súly (nettó)	5,30 kg
Ergonomikus beállítások	Döntés -5° és +25° között, forgatás -20° és +20° között, magasság 0-115 mm, elforgatás -90° és +90° között
Kivehető talp	Igen
Fő funkciók	Fényerő, Kontraszt, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Célkereszt
Karbantartás és tisztítás	Puha kendő, ne permetezzen folyadékot közvetlenül, ne használjon ammóniát vagy alkoholt
Biztonság	Húzza ki a tápkábelt, ha a kábel kikopott, víz került rá vagy a ház sérült
Javíthatóság	Ne vegye le a házat, javítást csak szakember végezhet

Gyakran ismételt kérdések - XV253QX ACER

Hogyan tisztítsam az Acer XV253QX monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki a tápkábelt. Használjon puha, enyhén nedves ruhát oldószermentes tisztítószerrel. Soha ne permetezzen folyadékot közvetlenül a képernyőre. Kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Mit tegyek, ha a képernyő nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoztatva és a konnektor feszültség alatt van. Győződjön meg arról, hogy a bekapcsológomb be van nyomva. Ha a jelzőfény narancssárga, a monitor készenléti üzemmódban van. Próbálja meg kihúzni és újra csatlakoztatni a videokábelt. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szervizzel.

Hogyan állítsam be a monitor magasságát és dőlésszögét?

A monitor 0 és 115 mm közötti magasságállítással rendelkezik. Döntse a képernyőt -5° és +25° között a keret enyhe nyomásával. Az elforgatáshoz és a pivotáláshoz óvatosan forgassa el a képernyőt a megadott tartományon belül. Ne erőltesse a mozgásokat a határokon túl.

Milyen bemeneti források állnak rendelkezésre?

A monitor HDMI és DisplayPort (modelltől függően) jeleket fogad. Használja a vezérlőpanel Bemenet gombját a források közötti váltáshoz. A kábeleket megfelelően kell csatlakoztatni a számítógéphez.

Hogyan aktiváljam a HDR módot a XV253QX készüléken?

Lépjen be a képernyőmenübe (OSD) a navigációs gomb segítségével. Keresse meg a HDR opciót és kapcsolja be. Győződjön meg arról, hogy a forrás kompatibilis HDR jelet küld. A natív fényerő 400 cd/m² HDR400 módban.

A monitor kompatibilis az Adaptive-Sync (VRR) funkcióval?

Igen, az XV253QX támogatja az Adaptive-Sync és a VRR (változó frissítési frekvencia) funkciókat. Ez csökkenti a kép szakadását és javítja a játékok folyamatosságát. Kapcsolja be az opciót az OSD menüben az „Adaptive-Sync” vagy „VRR” alatt.

Hogyan változtassam meg a gombok gyorsbillentyűit?

Nyomja meg a Menü gombot az OSD megnyitásához. Lépjen a « Gyorsbillentyűk hozzárendelése » menüpontba, és válassza ki a kívánt funkciót a Gyorsbillentyű 1 és 2 gombokhoz. Olyan műveleteket rendelhet hozzá, mint a forrás váltása, gyorsbeállítások stb.

Mit jelentenek a monitor fényjelzései?

A kék jelzőfény azt jelzi, hogy a monitor be van kapcsolva és normálisan működik. A narancssárga jelzőfény azt jelenti, hogy a monitor készenléti vagy energiatakarékos módban van. Ha a jelzőfény nem világít, ellenőrizze a tápellátást.

Hogyan takaríthatok energiát ezzel a monitorral?

Használja a készenléti üzemmódot a monitor bekapcsológombbal történő kikapcsolásával. A készenléti fogyasztás tipikusan 0,45 W. Kapcsolja be az energiatakarékos üzemmódot az OSD-ben, vagy csökkentse a fényerőt. A nulla fogyasztás érdekében teljesen húzza ki a kábelt.

Mit tegyek csatlakozási probléma (jel hiánya) esetén?

Ellenőrizze, hogy a videokábel mindkét oldalon megfelelően van-e bedugva. Győződjön meg arról, hogy a megfelelő bemeneti forrás van kiválasztva (HDMI vagy DP). Indítsa újra a számítógépet. Ha a probléma továbbra is fennáll, próbálkozzon másik kábellel vagy más eszközzel. Az árnyékolt kábelek ajánlottak az interferencia elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ XV253QX ACER

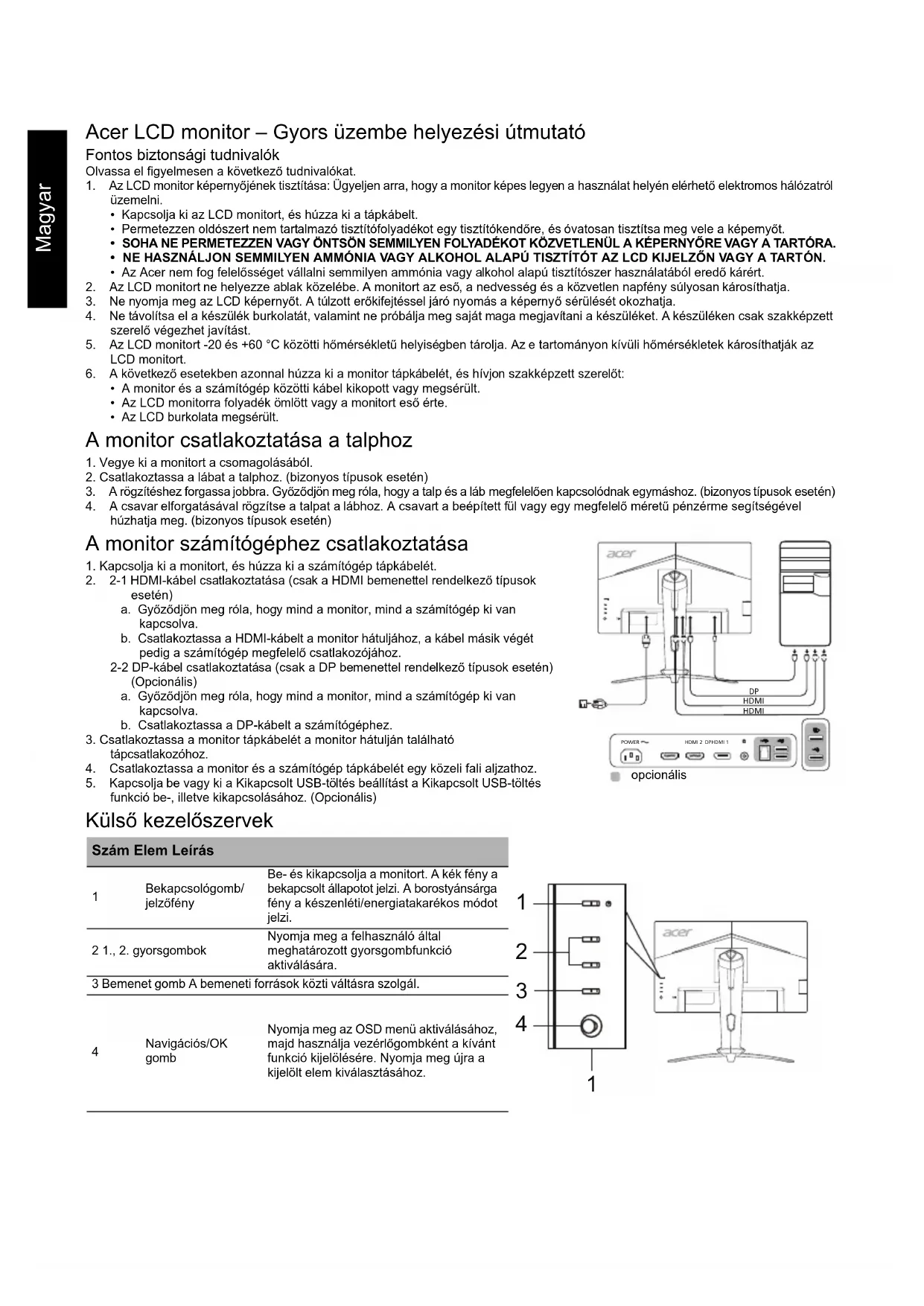

Acer LCD monitor – Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.

2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.

3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képemyőt.
4. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYÖRE VAGY A TARTÓRA.
5. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZÖN VAGY A TARTÓN.

6. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

7. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.

8. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
9. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
10. Az LCD monitort -20 és +60 °C közötti hömérsékletű helyiségben tárolja. Az e tartományon kívüli hömérsékletek károsíthatják az LCD monitort.
11. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:

- A monitor és a számítógép közötti kábel kikopott vagy megsérült.

- Az LCD monitorra folyadék ömlött vagy a monitort eső érte.

- Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.

2. 2-1 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-2 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.

b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
2. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
3. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához. (Opcionális)

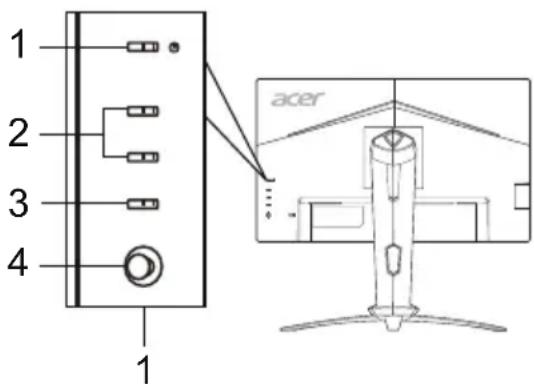

Külső kezelőszervek

Szám Elem Leírás

1	Bekapcsológomb/jelzőfény	Be- és kikapcsolja a monitort. A kék fény abekapcsolt állapotot jelzi. A borostyánsárgafény a készenléti/energiatakarékos módotjelzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó általmeghatározott gyorsgombfunkcióaktiválására.
3 Bemenet gomb A bemeneti források közti váltásra szolgál.
4	Navigációs/OKgomb	Nyomja meg az OSD menü aktiválásához,majd használja vezérlőgombként a kívántfunkció kijelölésére. Nyomja meg újra akijelölt elem kiválasztásához.

acer DP HDMI HDMI POWER HDMI 2 DP/HDMI 1 optionalis

1 2 3 4 1 acer

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a távolságot a készülék és a vevő között.
• Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik.
• Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MÜSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Méret 24,5"W (62 cm)
	Képpontméret 0,283 mm	(vízszintes) x 0,280 mm (függőleges)
	Fényerő	Natív: 400 cd/m2; HDR400 mód: 400 cd/m2
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög	178" (vízszintes) 178" (függőleges) (CR=10)
	Válaszidő 1 ms (G-G) / 0,5 ms (G-G, min.)
	Paneltípus IPS
	Vízszintes frekvencia	HDMI: 31-255 kHzDP: 255-255 kHz
	Függőleges frekvencia	HDMI: 56-240 HzDP: 48-240 Hz
Megjeleníthető színek 16,7 millió
Videoórajel 600 MHz
Maximális felbontás 1920 x 1080 240 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás A
*Éves energiafogyasztás		31 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Energiafogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 17,4 W(jellemző)
	Alvó állapot	0,45 W (jellemző)
	Kikapcsolt állapot	0,25 W (jellemző)
Bemeneti csatlakozó		HDMI (csak a HDMI bemenettel rendelkező típusnál)DP (csak a DP bemenettel rendelkező típusnál)
Bemeneti videojel		HDMI (csak a HDMI bemenettel rendelkező típusnál) (Opcionális)DP (csak a DP bemenettel rendelkező típusnál) (Opcionális)
Hangszórók		2 W × 2 (Csak az audiobemenettel rendelkező típusok esetén) (Opcionális)
USB-csatlakozó		USB 3.0 × 4 (Opcionális)
Maximális képernyőméret		Vízszintesen: 543,744 mmFüggőlegesen: 302,616 mm
Áramforrás 100-240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Működési hőmérséklet: 0-40 °CTárolás hőmérséklet: -20-60 °CMűködési páratartalom: 20-80%
Méretek		557,79 (szé) × 397,84 ~ 512,84 (ma) × 236,27 (mé) mm
Tömeg (nettó)		5,30 kg (nettó)
Mechanikai jellemzők		Dölés: -5° és +25° között (Csak a készülék legmagasabb pontján mérhető 25 fokos dölésszög)Elfordulás: -20° és +20° közöttMagasságbeállítás: 0-115 mmElfordítható: -90° és +90° közöttLevehető talp: lgen
Külső kezelőszervek	Kapcsoló/gombok	Bekapcsológomb1. gyorsgomb2. gyorsgomb	BemenetMenü/Navigációs/OK
	Funkciók	FényerőKontrasztKék fénySötét élénkítéseACMHDRSzuper élességGammaSzínhőmérsékletMódokSzíntérSzürkeárnyalatos mód6 tengelyes színárnyalat6 tengelyes telítettségHangerőNémításTúlhajtásAdaptive-SyncFrissítési frekvencia száma	VRBRendkívül alacsony késleltetésCélzópontNyelvOSD időkorlátjaÁtlátszóságOSD zárBemenetAutomatikus forrásDP-formáltumGyorsgomb hozzárendeléseSzéles módDDC/CIHDMI FeketeszintGyorsindítás módUSB-töltés kikapcsolt állapotbanKijelzőinformációkÁllítsa vissza az összes beállítástKilépés
A műszaki adatok értesítés nélkül változhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.

*Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
