XV253QX - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	XV253QX
Ekrano dydis	24,5 colio (62 cm)
Skydelio tipas	IPS
Gimtoji raiška	1920 x 1080, 240 Hz
Šviesumas	400 cd/m2 (gimtoji ir HDR400)
Kontrastas	100 000 000:1 maks. (ACM)
Atsako laikas	1 ms (pilka į pilką) / 0,5 ms (min.)
Žiūrėjimo kampas	178° (H) / 178° (V) (CR=10)
Rodomos spalvos	16,7 milijono
Įvesties jungtys	HDMI, DP (pagal modelį)
Garsiakalbiai	2 x 2 W (pasirinktinai)
USB	USB 3.0 x 4 (pasirinktinai)
Maitinimas	100-240 V, 50/60 Hz
Sąnaudos (veikimo)	17,4 W tipinis
Sąnaudos (budėjimo)	0,45 W tipinis
Sąnaudos (išjungimo)	0,25 W tipinis
Energijos klasė	A
Matmenys (Ilgis x Aukštis x Gylis)	557,79 x 397,84~512,84 x 236,27 mm
Svoris (neto)	5,30 kg
Ergonomikos nustatymai	Pakreipimas -5° iki +25°, pasukimas -20° iki +20°, aukštis 0-115 mm, sukimas -90° iki +90°
Nuimamas stovas	Taip
Pagrindinės funkcijos	Šviesumas, Kontrastas, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Taikymo taškas
Priežiūra ir valymas	Minkšta šluoste, nenaudoti skysčio tiesiogiai, nenaudoti amoniako ar alkoholio
Sauga	Atjunkite, jei kabelis yra pažeistas, pateko vandens arba korpusas pažeistas
Remonto galimybė	Neišimkite korpuso, priežiūrą atlieka įgaliotas technikas

Dažnai užduodami klausimai - XV253QX ACER

Kaip išvalyti Acer XV253QX monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Naudokite minkštą, švelniai sudrėkintą šluostę su valymo priemone be tirpiklių. Niekada nepurkškite skysčio tiesiai ant ekrano. Venkite amoniako ar alkoholio turinčių produktų.

Ką daryti, jei ekranas neįsijungia?

Patikrinkite, ar maitinimo laidas tinkamai prijungtas ir ar lizdas turi įtampą. Įsitikinkite, ar paspaustas maitinimo mygtukas. Jei lemputė yra oranžinė, monitorius yra budėjimo režime. Pabandykite atjungti ir vėl prijungti vaizdo kabelį. Jei problema išlieka, kreipkitės į įgaliotą techniką.

Kaip sureguliuoti monitoriaus aukštį ir pakreipimą?

Monitorius turi aukščio reguliavimą nuo 0 iki 115 mm. Pakreipkite ekraną nuo -5° iki +25° švelniai spausdami rėmą. Sukimui ir pasukimui atsargiai pasukite ekraną nurodytame diapazone. Neforsuokite judesių už ribų.

Kokie įvesties šaltiniai yra prieinami?

Monitorius priima signalus per HDMI ir DisplayPort (pagal modelį). Naudokite valdymo skydelio mygtuką Įvestis, kad perjungtumėte šaltinius. Kabeliai turi būti tinkamai prijungti prie kompiuterio.

Kaip įjungti HDR režimą XV253QX?

Paspauskite naršymo mygtuką, kad patektumėte į ekrano meniu (OSD). Eikite į parinktį HDR ir įjunkite ją. Įsitikinkite, kad jūsų šaltinis siunčia suderinamą HDR signalą. Gimtasis šviesumas yra 400 cd/m² HDR400 režimu.

Ar monitorius suderinamas su Adaptive-Sync (VRR)?

Taip, XV253QX palaiko Adaptive-Sync ir VRR (kintamą atnaujinimo dažnį). Tai sumažina vaizdo plyšimą ir pagerina sklandumą žaidimuose. Įjunkite šią parinktį OSD meniu po "Adaptive-Sync" arba "VRR".

Kaip pakeisti mygtukų spartiuosius klavišus?

Paspauskite Meniu mygtuką, kad atidarytumėte OSD. Eikite į "Trumpųjų klavišų priskyrimas" ir pasirinkite norimą funkciją mygtukams Spartusis klavišas 1 ir 2. Galite priskirti veiksmus, tokius kaip Šaltinio perjungimas, Greiti nustatymai ir kt.

Ką reiškia monitoriaus šviesos indikatoriai?

Mėlyna lemputė rodo, kad monitorius įjungtas ir veikia normaliai. Oranžinė lemputė reiškia, kad monitorius yra budėjimo ar energijos taupymo režime. Jei lemputė nešviečia, patikrinkite maitinimą.

Kaip taupyti energiją su šiuo monitoriumi?

Naudokite budėjimo režimą išjungdami monitorių maitinimo mygtuku. Sąnaudos budėjimo režime yra 0,45 W tipinės. Įjunkite energijos taupymo režimą OSD arba sumažinkite šviesumą. Visiškai atjunkite, kad sąnaudos būtų nulinės.

Ką daryti, jei yra ryšio problemų (nėra signalo)?

Patikrinkite, ar vaizdo kabelis tvirtai įkištas iš abiejų pusių. Įsitikinkite, kad pasirinktas teisingas įvesties šaltinis (HDMI arba DP). Perkraukite kompiuterį. Jei problema išlieka, išbandykite kitą kabelį arba kitą įrenginį. Rekomenduojami ekranuoti kabeliai, kad būtų išvengta trikdžių.

NAUDOJIMO INSTRUKCIJA XV253QX ACER

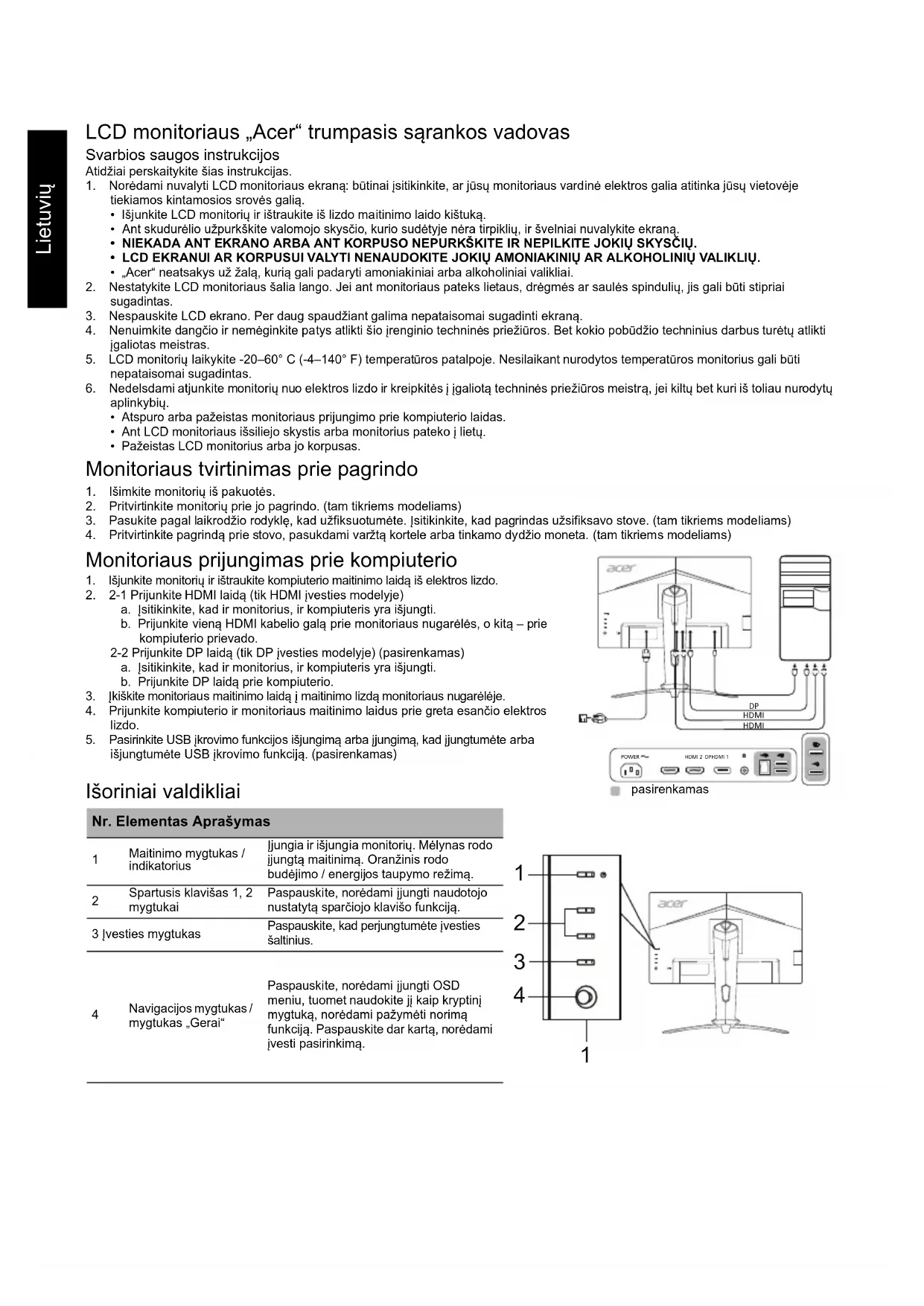

LCD monitoriaus „Acer“ trumpasis sąrankos vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.

2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuka.

3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekrana.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYŠČIŲ.
   • LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ.

5. „Acer“ neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.

6. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.

7. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekrana.
8. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
9. LCD monitorių laikykite -20–60° C (-4–140° F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
10. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į įgaliotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.

- Atspuro arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.

- Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko j lietu.

- Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Jsitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varztą kortele arba tinkamo dydžio moneta. (tam tikriems modeliams)

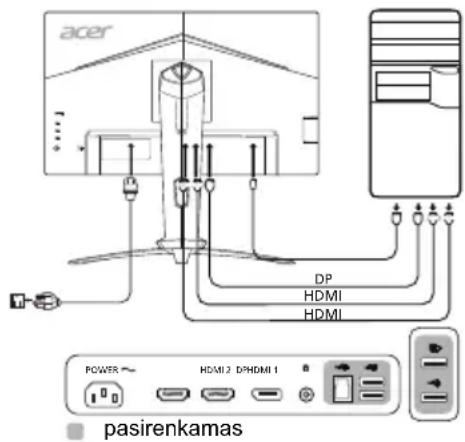

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.

2. 2-1 Prijunkite HDMI laidą (tik HDMI jvesties modelyje)
   a. Isitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
   b. Prijunkite vieną HDMI kabelio galą prie monitoriaus nugarėlės, o kitą – prie kompiuterio prievado.
   2-2 Prijunkite DP laidą (tik DP jvesties modelyje) (pasirenkamas)
   a. Isitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.
   b. Prijunkite DP laidą prie kompiuterio.

3. Ikiškite monitoriaus maitinimo laidą i maitinimo lizdą monitoriaus nugarėlėje.

4. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
5. Pasirinkite USB ikrovimo funkcijos išjungimą arba jungimą, kad jjungtumėte arba išjungtumėte USB ikrovimo funkcija. (pasirenkamas)

Išoriniai valdikliai

Nr. Elementas Aprašymas
1	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitorių. Mėlynas rodo jjungtą maitinimą. Oranžinis rodo budėjimo / energijos taupymo režimą.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norėdami jjungti naudotojo nustatytą sparčiojo klavišo funkciją.
3	Įvesties mygtukas	Paspauskite, kad perjungtumėte įvesties šaltinius.
4	Navigacijos mygtukas / mygtukas „Gerai“	Paspauskite, norėdami jjungti OSD meniu, tuomet naudokite jį kaip kryptinį mygtuką, norėdami pažymėti norimą funkciją. Paspauskite dar kartą, norėdami įvesti pasirinkimą.

acer DP HDMI HDMI POWER HDMI 2 DPHDMI 1 pasirenkamas

1 2 3 4 1 acer

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis jrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams jrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus jrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantiju, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

● pakeisti antenos kryptj arba vieta,
- padidinti atstuma tarp jrenginio ir imtuvo,
- prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
- kreiptis pagalbos i pardavimo atstovą arba patyrusi radijo ar televizijos meistra.

CE atitikties deklaracija

„Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos jrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumete monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys i skaičiavimo jrenginius turi būti sudarytos iš ekranuotujų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio jrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius jrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis jrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) jrenginys negali kelti žalingų trukdžių; 2) šis jrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Privačių namų ūkių naudotojų įrangos atliekų šalinimas Europos Sajungoje

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą j specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD plokšte	Valdymo sistema TFT spalvinis LCD
	Dydis 24,5"W (62 cm)
	Vaizdo taškų dydis 0,283 mm (H) x 0,280 mm (V)
	Ryškumas	Savasis: 400 cd/m2; HDR400 režimas: 400 cd/m2
	Kontrastas 100000000:	maks. (ACM)
	Regimasis kampas 178° (H) 178° (V) (CR=10)
	Atsako trukmė 1 ms (G-G) / 0,5 ms (G-G, min.)
	Plokštės tipas „In-Plane Switching"
	Horizontalusis dažnis	HDMI: 31–255 kHzDP: 255–255 kHz
	Vertikalusis dažnis	HDMI: 56–240 HzDP: 48–240 Hz
Ekrano spalvos 16,7 milijonų
Taškų dažnis 600 MHz
Didžiausia skiriamoji geba 1920 x 1080 esant 240 Hz
Funkcija „Plug & Play” VESA DDCCI/DDC2B
Energijos vartojimo efektyvumo klasė A
* Energijos sąnaudos per metus		31 (kWh) (HDMI įvesties modeliui)
Energijos sąnaudos(esant 200 nitų)	Jungimo režimu	17,4 W (jprastos)
	Miego režimu	0,45 W (jprastos)
	Išjungimo režimu	0,25 W (jprastos)
Įvesties jungtis		HDMI (tik HDMI įvesties modelyje)DP (tik DP įvesties modelis)
Vaizdo įvesties signalas		HDMI (tik HDMI įvesties modelyje) (pasirenkamas)DP (tik DP įvesties modelis) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso įvesties modelis) (pasirenkamas)
USB		USB 3.0 x 4 (pasirenkamas)
Didžiausias ekrano dydis		Horizontaliai: 543,744 mmVertikaliai: 302,616 mm
Maitinimo šaltinis:		100–240 V, 50/60 Hz
Aplinkos sąlygos		Naudojimo temperatūra: 0–40° CSaugojimo temperatūra: -20–60° CNaudojimo drėgme: 20–80 %
Matmenys		557,79 (P) x 397,84 ~ 512,84 (A) x 236,27 (G) mm
Svoris (grynasis)		5,30 kg (grynasis)
Mechanizmų techniniai duomenys		Pakreipimas: nuo -5° iki +25° (tik aukščiausiame pakėlimo taške galima pakreipti 25 laipsnių kampu)Pasukimas: nuo -20° iki +20°Aukščio reguliavimas: nuo 0 iki 115 mmSukimosi āsis: nuo -90° iki +90°Atkabinamas kojos stovas: taip
Išoriniai valdikliai	Jungikliai / mygtukai	Maitinimo mygtukas |vestisSpartusis klavišas 1 Meniu/Navigacija/GeraiSpartusis klavišas 2
	Funkcijos	Ryškumas VRBKontrastas Itin maža gaištisMėlyna šviesa TaikiklisJuodos spavos akcentavimas KalbaACMHDRpatingas ryškumas SkaidrumasGama |vestisSpalvinė temperatūra Automatinis šaltinisRežimai DP formatasSpalvų spektras Sparčiojo klavišo priskyrimasPilkumo tonų režimas Platusis režimas6 ašių atspalvis DDC/CH6 ašių grynis HDMI juodų atspalvių lygisGarsumas Greitojo paleidimo režimasNutildyti USB įkrovimo išjungimasGreitinimas Ekrano informacijaAdaptive-Sync Nustatyti visas nuostatas iš naujoAtnaujinimo dažnis Išeiti
Visi techniniai duomenys gali būti keičiami iš anksto nepranešus.

„Acer“ gaminio vadovus ir kitus dokumentus rasite oficialioje „Acer“ palaikymo svetainėje.
*Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.
