| Toote tüüp | LCD monitor |
| Bränd | Acer |
| Mudel | XV253QX |
| Ekraani suurus | 24,5 tolli (62 cm) |
| Paneeli tüüp | IPS |
| Loomulik eraldusvõime | 1920 x 1080 @ 240 Hz |
| Heledus | 400 cd/m² (loomulik ja HDR400) |
| Kontrast | 100 000 000:1 max (ACM) |
| Reageerimisaeg | 1 ms (hallist halli) / 0,5 ms (min) |
| Vaatenurk | 178° (H) / 178° (V) (CR=10) |
| Kuvatavad värvid | 16,7 miljonit |
| Sisendühendused | HDMI, DP (vastavalt mudelile) |
| Kõlarid | 2 x 2 W (valikuline) |
| USB | USB 3.0 x 4 (valikuline) |
| Toide | 100-240 V, 50/60 Hz |
| Tarbimine (töö) | 17,4 W tüüpiline |
| Tarbimine (ooterežiim) | 0,45 W tüüpiline |
| Tarbimine (väljas) | 0,25 W tüüpiline |
| Energiaklass | A |
| Mõõdud (LxKxS) | 557,79 x 397,84~512,84 x 236,27 mm |
| Kaal (neto) | 5,30 kg |
| Ergonoomilised seadistused | Kallutamine -5° kuni +25°, pööramine -20° kuni +20°, kõrgus 0-115 mm, pöörlemine -90° kuni +90° |
| Eemaldatav jalg | Jah |
| Peamised funktsioonid | Heledus, Kontrast, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Sihtimispunkt |
| Hooldus ja puhastus | Pehme riie, mitte otse vedelikku, mitte ammoniaaki ega alkoholi |
| Ohutus | Ühendage lahti, kui kaabel on kulunud, vee pritsimine või korpus kahjustatud |
| Remonditavus | Ärge eemaldage korpust, hooldus volitatud tehniku poolt |
Korduma kippuvad küsimused - XV253QX ACER
Kasutajate küsimused teemal XV253QX ACER
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Monitor PDF-formaadis tasuta! Leidke oma juhend XV253QX - ACER ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. XV253QX kaubamärgi ACER.

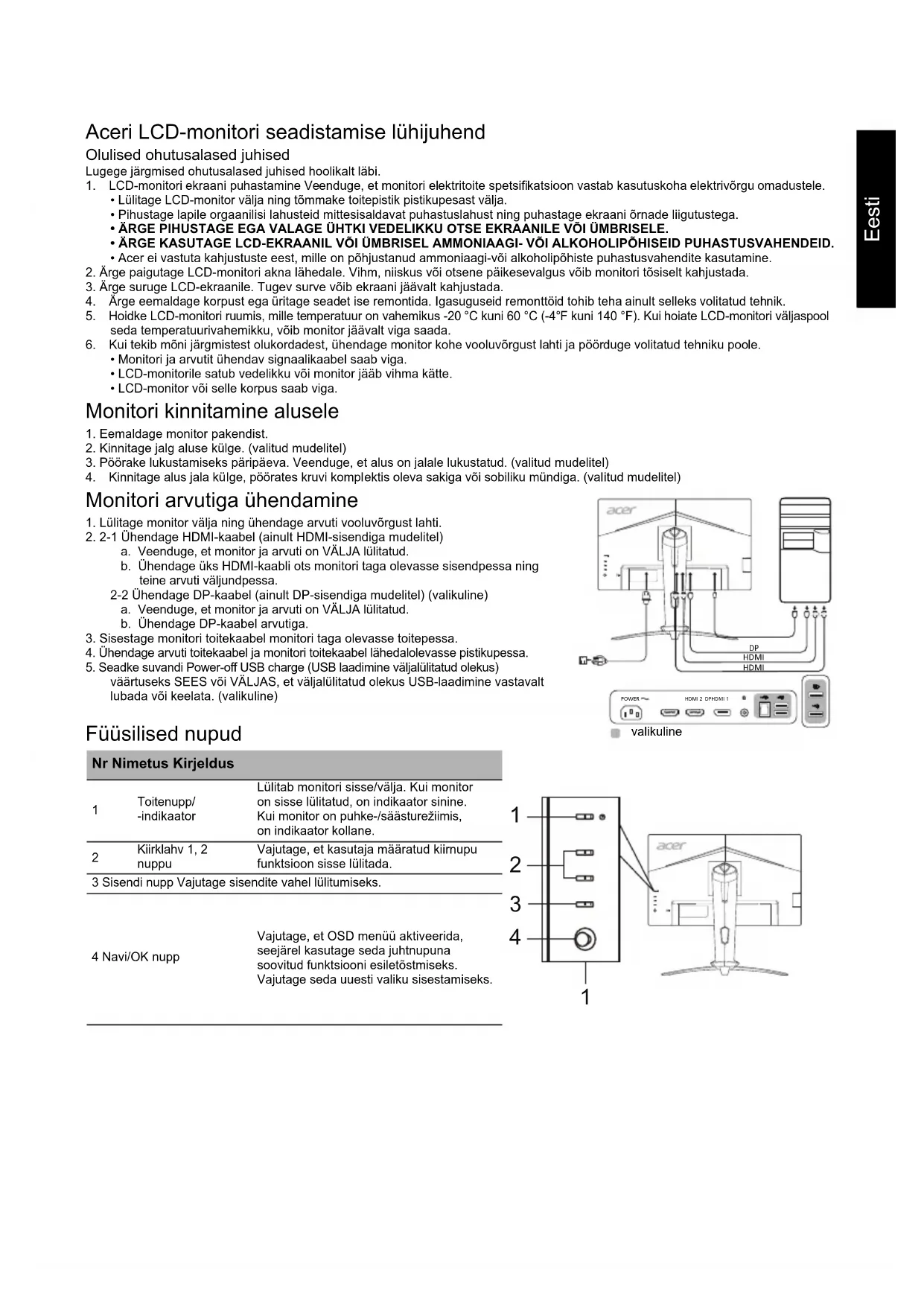

KASUTUSJUHEND XV253QX ACER
Lugege järgmised ohutusalased juhised hoolikalt läbi.
-
LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.
-
Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.
- Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.
- ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÖI ÜMBRISELE.
- ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.
-
Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.
-
Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
- Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäävalt kahjustada.
- Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
- Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4°F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, vöib monitor jäävalt viga saada.
-
Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
-
Monitori ja arvutit ühendav signaalikaabel saab viga.
- LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
• LCD-monitor või selle korpus saab viga.
Monitori kinnitamine alusele
- Eemaldage monitor pakendist.
- Kinnitage jalg aluse külge. (valitud mudelitel)
- Pöörake lukustamiseks pääripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
- Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga. (valitud mudelitel)

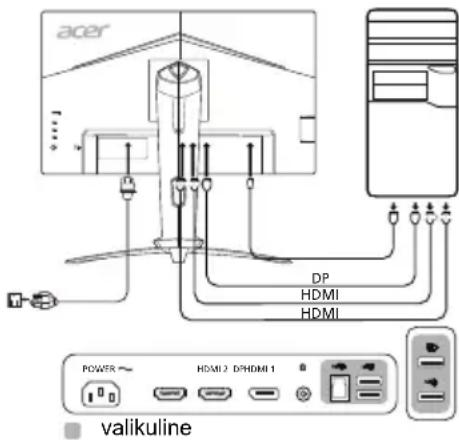

Monitori arvutiga ühendamine
- Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
- 2-1 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)
a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.
2-2 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel) (valikuline)
a. Veenduge, et monitor ja arvuti on VÄLJÄ lülitatud.
b. Ühendage DP-kaabel arvutiga.
- Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
- Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.
- Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata. (valikuline)

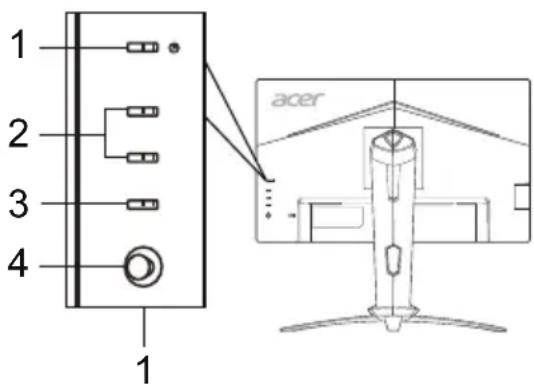

Füüsilised nupud
Nr Nimetus Kirjeldus
| 1 | Toitenupp/-indikaator | Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane. |
| 2 | Kiirklahv 1, 2 nuppu | Vajutage, et kasutaja määratud kiirnupu funktsioon sisse lülitada. |
| 3 Sisendi nupp Vajutage sisendite vahel lülitumiseks. | ||
| 4 Navi/OK nupp | Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsiooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks. | |
FCC teatis
Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning vöib kiirata raadiosageduslikku kiirgust, mis vöib pöhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.
Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.
- Suunake või paigutage vastuvõttev antenn ümber.
- Suurendage seadme ja vastuvõtja vahelist kaugust.
- Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
- Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.
CE nõuetele vastavuse deklaratsioon
Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.
Tähelepanu!
Monitori kahjustamise vältimiseks ärge töstke monitori selle alusest kinni hoides.
Tähelepanu! Varjestatud kaablid
EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.
Tähelepanu! Välisseadmed
Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.
Ettevaatust!
Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.
Kasutamistingimused
Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.
Tähelepanu! Kasutajad Kanadas
Könealune B-klassi digitaalseade vastab Kanada standardile ICES-003.
Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt
See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.
TEHNILISED ANDMED
| LCD-paneel | Tööpõhimõte Värviline TFT LCD | |
| Suurus 24,5"W (62 cm) | ||
| Piksli mõõtmed 0,283 mm (H) × 0,280 mm (V) | ||
| Heledus | Loomulik: 400 cd/m2; HDR400-režiim: 400 cd/m2 | |
| Kontrastsus Max 100000000:1 (ACM) | ||
| Vaatenurk 178° (H) 178° (V) (CR = 10) | ||
| Reageerimisaeg 1 ms (G-st G-ni) / 0,5 ms (G-st G-ni, min.) | ||
| Paneeli tüüp IPS | ||
| H-sagedus | HDMI: 31 - 255 kHzDP: 255 - 255 kHz | |
| V-sagedus | HDMI: 56 - 240 HzDP: 48 - 240 Hz | |
| Värvitäpsus | 16,7 Miljon | |
| Pikslisagedus 600 MHz | ||
| Maksimaalne lahulusvõime | 1920 x 1080 @ 240 Hz | |
| Isehäälestumine VESA DDCCI/DDC2B | ||
| Energiatõhususe klass A | ||
| *Aastane energiatarve 31 (kWh) (HDMI-sisendiga mudellil) | ||
| Toitevõimsus(200 niti juures) | Sisselülitatuna 17,4 W (tüüpiline) | |
| Puhkerežiimis 0,45 W (tüüpiline) | ||
| Väljalülitatuna 0,25 W (tüüpiline) | ||
| Sisendpistik | HDMI (ainult HDMI-sisendiga mudellitel)DP (ainult DP-sisendiga mudellitel) | |
| Video sisendsignaal | HDMI (ainult HDMI-sisendiga mudellitel) (valikuline)DP (ainult DP-sisendiga mudellitel) (valikuline) | |
| Kõlarid | 2 W × 2 (ainult helisisendiga mudellitel) (valikuline) | |
| USB | USB 3.0 × 4 (valikuline) | |
| Ekraani maksimaalsed mõõtmed | Horisontaalne: 543,744 mmVertikaalne: 302,616 mm | |
| Toiteallikas | 100-240 V, 50/60 Hz | |
| Keskkonnatingimused | Töötemperatuur: 0 °C kuni 40 °CSälitamistemperatuur: -20 °C kuni 60 °CÖhuniiskus töökeskkonnas: 20% kuni 80% | |
| Mõõtmed | 557,79 (L) × 397,84 kuni 512,84 (K) × 236,27 (S) mm | |
| Mass (netomass) | 5,30 kg (netomass) | |
| Mehaanilised andmed | Kaldenurk: -5° kuni +25° (kaldenurk 25 kraadi on saavutatav ainult monitori kõrgeimas asendis)Põördenurk: -20° kuni +20°Kõrguse reguleerimisvahemik: 0 mm kuni 115 mmPõördepunkt: -90° kuni +90°Lahtivõetav jalg: jah | |
| Füüsilised nupud | Lülitid/nupud | Toitenupp SisendKlirklahv 1 Menüü/Navi/OKKlirklahv 2 |
| Funktsioonid | Heledus VRBKontrastsus Ülimadal latentsusSinine tull SihikMusta võimendus KeelACM Menüü ajapiirangHDR LäbipalstvusÜliteravus Ekraanikuva lukkGamma SisendVärvitemperatuur Automaatne allikasRežiimid DP-formaatVärviruum Klirklahvide määrangudHallskaala režiim Lairežiim6-teljeline toon DDC/CHellitugevus Kiire alustamise režiim6-teljeline küllastus USB laadimine väljalülitatud olekusHelitugevus Kiire alustamise režiimVaigista USB laadimine väljalülitatud olekusÜlikirendus Monitori teaveAdaptive-Sync Monitori teaveVärskendamissagedus Lähtesta köik seadistusedVälju | |
| Kõiki tehnilisi andmeid võidakse ette teatamata muuta. | ||
Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
*Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
