XV253QX - Монитор ACER - Безплатно ръководство за потребителя

Тип продукт	LCD монитор
Марка	Acer
Модел	XV253QX
Размер на екрана	24,5 инча (62 см)
Тип панел	IPS
Нативна резолюция	1920 x 1080 при 240 Hz
Яркост	400 cd/m² (нативен и HDR400)
Контраст	100 000 000:1 макс (ACM)
Време за реакция	1 ms (сиво към сиво) / 0,5 ms (мин)
Ъгъл на виждане	178° (H) / 178° (V) (CR=10)
Цветове	16,7 милиона
Входни конектори	HDMI, DP (в зависимост от модела)
Високоговорители	2 x 2 W (опционално)
USB	USB 3.0 x 4 (опционално)
Захранване	100-240 V, 50/60 Hz
Консумация (работа)	17,4 W типична
Консумация (готовност)	0,45 W типична
Консумация (изключен)	0,25 W типична
Енергиен клас	A
Размери (ШxВxД)	557,79 x 397,84~512,84 x 236,27 mm
Тегло (нето)	5,30 kg
Ергономични настройки	Наклон -5° до +25°, завъртане -20° до +20°, височина 0-115 mm, пивот -90° до +90°
Сваляема основа	Да
Основни функции	Яркост, Контраст, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Мишена
Поддръжка и почистване	Мека кърпа, без директно пръскане на течност, без амоняк или алкохол
Безопасност	Изключете от захранването при протрит кабел, пръскане на вода или повреден корпус
Ремонтопригодност	Не отваряйте корпуса, обслужване от оторизиран техник

Често задавани въпроси - XV253QX ACER

Как да почистя екрана на монитора Acer XV253QX?

Изключете монитора и извадете захранващия кабел. Използвайте мека кърпа, леко навлажнена с разтвор за почистване без разтворители. Никога не пръскайте течност директно върху екрана. Избягвайте продукти на основата на амоняк или алкохол.

Какво да направя, ако екранът не се включи?

Проверете дали захранващият кабел е правилно свързан и контактът е под напрежение. Уверете се, че бутонът за захранване е натиснат. Ако индикаторът е оранжев, мониторът е в режим на готовност. Опитайте да изключите и включите отново видео кабела. Ако проблемът продължава, свържете се с оторизиран техник.

Как да регулирам височината и наклона на монитора?

Мониторът предлага регулиране на височината от 0 до 115 mm. Наклонете екрана между -5° и +25°, като натиснете леко рамката. За завъртане и пивот, внимателно завъртете екрана в посочения диапазон. Не прилагайте сила извън границите.

Какви входни източници са налични?

Мониторът приема сигнали чрез HDMI и DisplayPort (в зависимост от модела). Използвайте бутона за вход на контролния панел, за да превключвате между източниците. Кабелите трябва да са правилно свързани към компютъра.

Как да активирам HDR режим на XV253QX?

Влезте в екранното меню (OSD) чрез навигационния бутон. Навигирайте до опцията HDR и я активирайте. Уверете се, че вашият източник изпраща съвместим HDR сигнал. Яркостта е 400 cd/m² в HDR400 режим.

Съвместим ли е мониторът с Adaptive-Sync (VRR)?

Да, XV253QX поддържа Adaptive-Sync и VRR (променлива честота на опресняване). Това намалява разкъсването на изображението и подобрява плавността в игрите. Активирайте опцията в OSD менюто под „Adaptive-Sync“ или „VRR“.

Как да променя преките пътища на бутоните?

Натиснете бутона Menu, за да отворите OSD. Отидете на Присвояване на преки пътища и изберете желаната функция за бутоните за бърз достъп 1 и 2. Можете да зададете действия като превключване на източник, бързи настройки и др.

Какво означават светлинните индикатори на монитора?

Син индикатор означава, че мониторът е включен и работи нормално. Оранжев индикатор означава, че мониторът е в режим на готовност или енергоспестяване. Ако индикаторът е изключен, проверете захранването.

Как да пестя енергия с този монитор?

Използвайте режим на готовност, като изключите монитора от бутона за захранване. Консумацията в готовност е 0,45 W типична. Включете енергоспестяващ режим в OSD или намалете яркостта. Изключете напълно за нулева консумация.

Какво да направя при проблем със свързаността (липса на сигнал)?

Проверете дали видео кабелът е добре поставен от двете страни. Уверете се, че е избран правилният входен източник (HDMI или DP). Рестартирайте компютъра. Ако проблемът продължава, опитайте с друг кабел или друго устройство. Препоръчват се екранирани кабели за избягване на смущения.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ XV253QX ACER

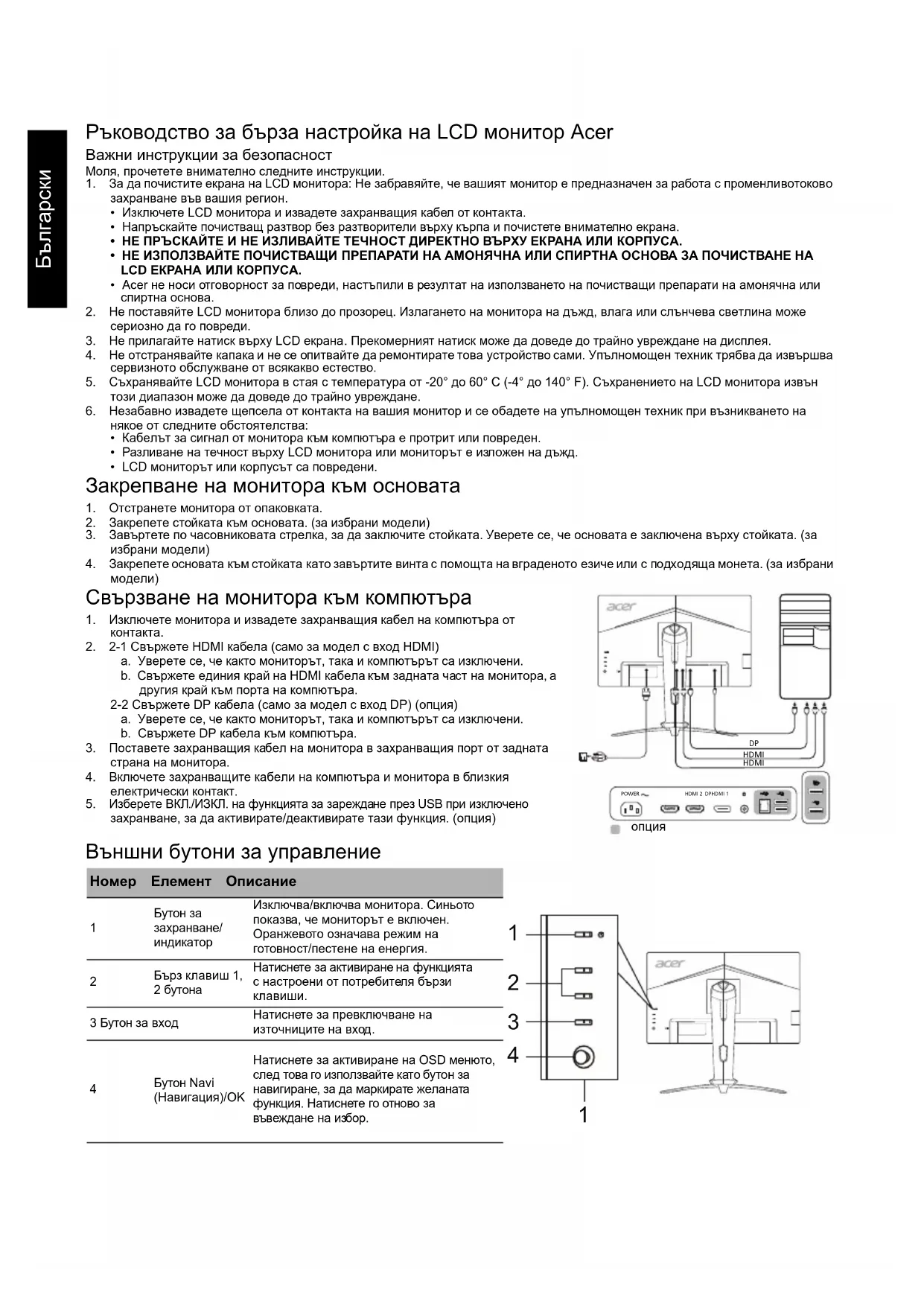

Ръководство за бърза настройка на LCD монитор Acer

Важни инструкции за безопасност

Моля, прочетете внимателно следните инструкции.

1. За да почистите екрана на LCD монитора: Не забравяйте, че вашият монитор е предназначен за работа с променливотоково захранване във вашия регион.

2. Изключете LCD монитора и извадете захранващия кабел от контакта.

3. Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.
   • НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.
4. НЕ ИЗПОЛЗВАЙТЕ ПОЧИСТВАЩИ ПРЕПАРАТИ НА АМОНЯЧНА ИЛИ СПИРТНА ОСНОВА ЗА ПОЧИСТВАНЕ НА LCD ЕКРАНА ИЛИ КОРПУСА.

5. Асер не носи отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

6. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може сериозно да го повреди.

7. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.
8. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва сервизното обслужване от всякакво естество.
9. Съхранявайте LCD монитора в стая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън този диапазон може да доведе до трайно увреждане.
10. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на някое от следните обстоятелства:

- Кабелът за сигнал от монитора към компютъра е протрит или повреден.

- Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.

- LCD мониторът или корпусът са повредени.

Закрепване на монитора към основата

1. Отстранете монитора от опаковката.
2. Закрепете стойката към основата. (за избрани модели)
3. Завъртете по часовниковата стрелка, за да заключите стойката. Уверете се, че основата е заключена върху стойката. (за избрани модели)
4. Закрепете основата към стойката като завъртите винта с помощта на вграденото езиче или с подходяща монета. (за избрани модели)

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра от контакта.

2. 2-1 Свържете HDMI кабела (само за модел с вход HDMI)
   a. Уверете се, че както мониторът, така и компютърът са изключени.
   b. Свържете единия край на HDMI кабела към задната част на монитора, а другия край към порта на компютъра.
   2-2 Свържете DP кабела (само за модел с вход DP) (опция)
   а. Уверете се, че както мониторът, така и компютърът са изключени.
   b. Свържете DP кабела към компютъра.

3. Поставете захранващия кабел на монитора в захранващия порт от задната страна на монитора.

4. Включете захранващите кабели на компютъра и монитора в близкия електрически контакт.

5. Изберете ВКЛ./ИЗКЛ. на функцията за зареждане през USB при изключено захранване, за да активирате/деактивирате тази функция. (опция)

acer DP HDMI HDMI POWER HDMI2 DPHDMI 1 CPU17

0

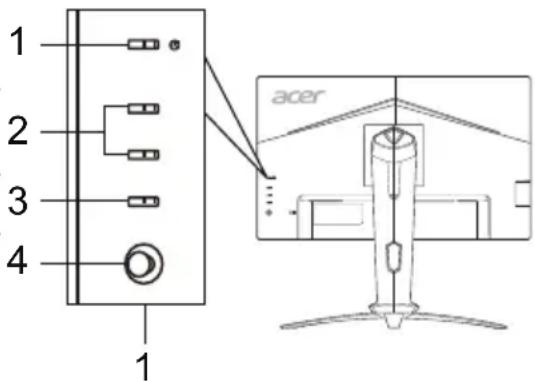

Външни бутони за управление

Номер	Елемент	Описание
1	Бутон за захранване/индикатор	Изключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия.
2	Бърз клавиш 1, 2 бутона	Натиснете за активиране на функцията с настроени от потребителя бързи клавиши.
3	Бутон за вход	Натиснете за превключване на източниците на вход.
4	Бутон Navi (Навигация)/ОК	Натиснете за активиране на OSD менюто, след това го използвайте като бутон за навигиране, за да маркирате желаната функция. Натиснете го отново за въвеждане на избор.

1 2 3 4 1 acer

Разпоредби и бележки за безопасност

Бележка от Федералната комисия за комуникации (ФКК)

Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас В, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите.

Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки:

● Преориентиране или преместване на антената на приемника.
● Увеличаване на разстоянието между устройството и приемника.
- Свързване на устройството в контакт във верига, която е различна от тази, в която е свързан приемникът.
- Консултация с доставчик или опитен радио/телевизионен техник за помощ.

СЕ декларация за съответствие

С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/EC, директивата за ниско напрежение 2014/35/EC и RoHS директивата 2011/65/EC, и директива 2009/125/EO по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

Бележка:

За да предотвратите повреда на монитора, не го повдигайте от основата му.

Бележка: Екранирани кабели

Всички връзки към други изчислителни устройства трябва да се извършват с помощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC).

Бележка: Периферни устройства

Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас В могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Внимание

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа с този продукт.

Условия на работа

Това устройство е в съответствие с част 15 от правилата на ФКК. Работата е предмет на следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа.

Бележка: Канадски потребители

Това цифрово устройство от клас В отговаря на разпоредбата ICES-003 на Канада.

Изхвърляне на отпадъчно оборудване от потребители в частни домакинства в Европейския съюз

Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля с други битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събиране на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събиране и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се с местната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта.

СПЕЦИФИКАЦИЯ

LCD панел	Управляваща система	TFT цветен LCD дисплей
	Размер 24,5"W (62 см)
	Стъпка на пикселите	0,283 мм (X) x 0,280 мм (B)
	Яркост	Основна: 400 cd/m ^2 ; HDR400 режим: 400 cd/m ^2
	Контраст	100000000:1 макс. (ACM)
	Ъгъл на виждане	178° (X) 178° (B) (CR=10)
	Време за реакция	1 ms (G до G) / 0,5 ms (G до G, мин.)
	Тип на панела	In-Plane Switching (Завъртане на кристалите в една равнина)
	Хоризонтална честота	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	Вертикална честота	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Цветове на дисплея		16,7 милиона
Dot Clock (Честота на сканиране)		600 MHz
Максимална резолюция		1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Клас на енергийна ефективност		A
*Годишна консумация на енергия		31 (kWh) (за модел на входа HDMI)
Консумация на енергия (при 200 нита)	Включен режим	17,4 W (типично)
	Режим на покой	0,45 W (типично)
	Изключен режим	0,25 W (типично)
Входен конектор		HDMI (само за модел с вход HDMI)DP (само за модел с вход DP)
Входен видео сигнал		HDMI (само за модел с вход HDMI) (опция)DP (само за модел с вход DP) (опция)
Говорители		2 W x 2 (само за модел с аудио вход) (опция)
USB		USB 3.0 x 4 (опция)
Максимален размер на екрана		Хоризонтален: 543,744 ммВертикален: 302,616 мм
Източник на захранване		100 - 240 V, 50/60 Hz
Екологични съображения		Работна температура: 0° до 40°CТемпература на съхранение: -20° до 60°CРаботна влажност: 20% до 80%
Размери		557,79 (Ш) x 397,84 ~ 512,84 (В) x 236,27 (Д) мм
Тегло (N. W.)		5,30 кг (нето)
Спецификации на механизма		Накланяне: -5° до +25° (само в най-високата точка може да се получи наклон от 25 градуса за ъгъла на издигане)Въртене: -20° до +20°Коригиране на височината: 0 мм до 115 ммОс: -90° до +90°Стойка с подвижко краче: Да
Външни бутони за управление	Ключ/бутони	Бутон на захранванетоБърз клавиш 1Бърз клавиш 2	ВходМеню/Navi(Hавигация)/OK
	Функции	ЯркостКонтрастСиня светлинаПодсилване на черните областиACMHDCупер остротаГамаТемпература на цветаРежимиЦветово пространствоРежим Нива на сивото6 цвятаНаситеност в 6 цвятаСила на звукаИзключване на звукаУсилванеАдaptive-SyncСкорост на обновяване	VRBYлтраниска латентностТочка на прицелванеЕзикВреме на изчакване на OSDПрозрачностЗаключване на екранното меноВходен сигналАвтоматичен източникDP формаНазначение на бързи клавишиРежим "Широк екран"DDC/CIHDMI ниво на чернотоРежим на бърза настройкаФункция зареждане през USB при изключено захранванеИнформация за дисплеяНулиране на всички настройкиИзход
Всички спецификации подлежат на промяна без предизвестие.

Открийте ръководства и други документи за ваши продукт на Асег на официалния уебсайт на Асег.
*Годишната консумация на енергия се изчислява с помощта на типичната консумация на енергия 4 часа на ден, 365 дни в годината.
