| Тип продукт | LCD монитор |
| Диагонален размер | 27 инча (69 см) |
| Максимална резолюция | 1920 x 1080 @ 165 Hz |
| Тип панел | VA |
| Яркост | 250 cd/m² (типична) |
| Динамичен контраст | 100 000 000:1 макс (ACM) |
| Време за реакция | 2 ms (GtG), 0.5 ms (мин) |
| Ъгъл на видимост | 178° хоризонтално / 178° вертикално |
| Показани цветове | 16,7 милиона |
| Честота на опресняване | 165 Hz (HDMI/DP) |
| Конектори | 2x HDMI, 1x DP, аудио жак |
| Високоговорители | 2 x 2 W (вградени) |
| Консумация на електроенергия | 25 W (типична), готовност 0.5 W |
| Захранване | 100-240 V ~ 50/60 Hz |
| Нетно тегло | 3.80 kg |
| Размери (със стойка) | 614.7 x 456.1 x 240.7 mm |
| Наклон | -5° до +15° |
| VESA монтаж | Да (подвижна стойка) |
| Основни функции | FreeSync Premium, ниска синя светлина, мерник, усилване на черното, VRB |
| Поддръжка и почистване | Мека кърпа без власинки, разтвор без разтворител; не пръскайте директно; избягвайте амоняк и алкохол |
| Безопасност | Не отваряйте, не излагайте на влага или дъжд, обслужване от квалифициран техник |
Често задавани въпроси - KG272M ACER
Въпроси на потребители за KG272M ACER
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Монитор в PDF формат безплатно! Намерете ръководството си KG272M - ACER и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. KG272M на марката ACER.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KG272M ACER

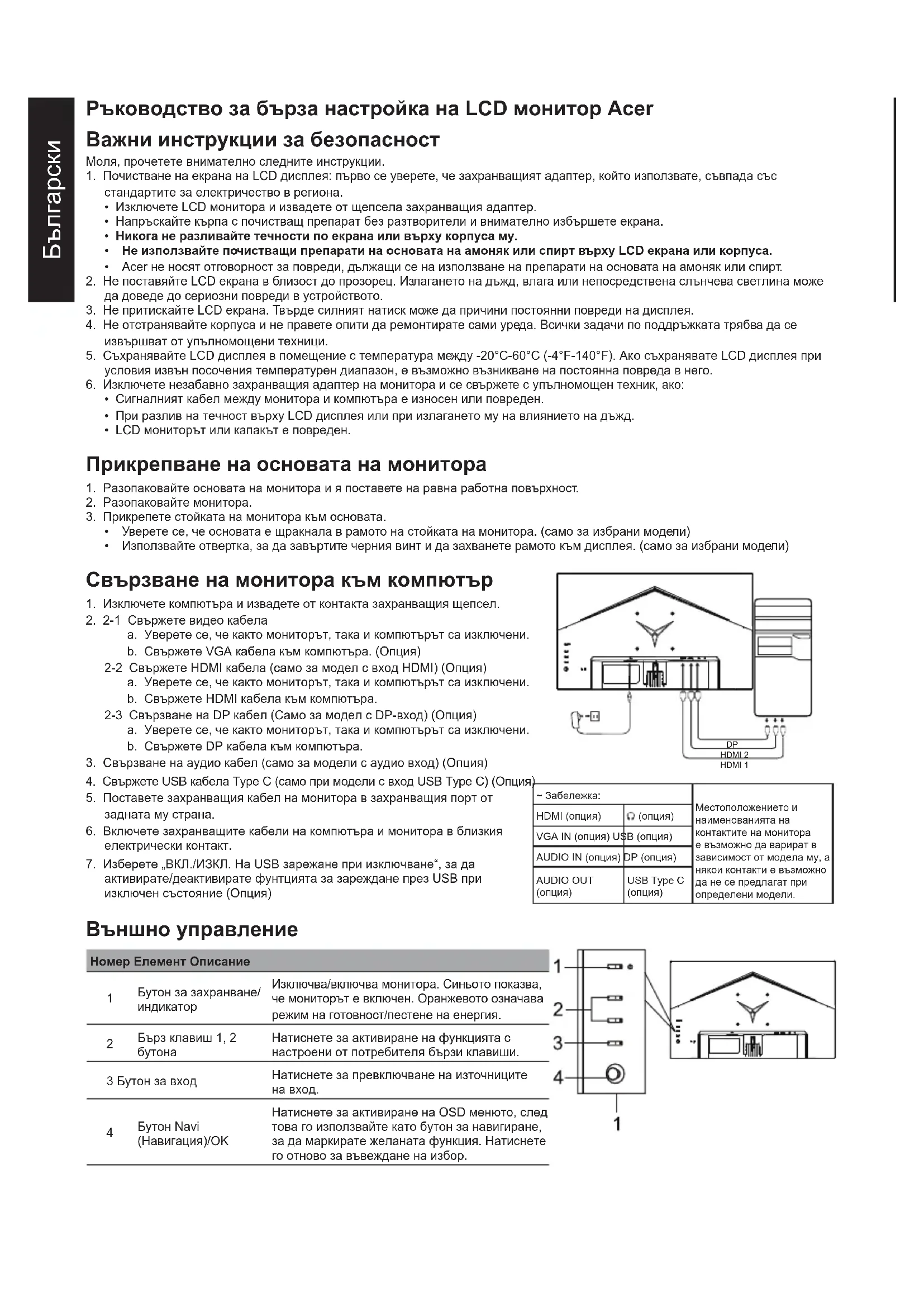

Ръководство за бърза настройка на LCD монитор Acer
Важни инструкции за безопасност
Моля, прочетете внимателно следните инструкции.
-
Почистване на екрана на LCD дисплея: първо се уверете, че захранващият адаптер, който използвате, съвпада със стандартите за електричество в региона.
-
Изключете LCD монитора и извадете от щепсела захранващия адаптер.
- Напръскайте кърпа с почистващ препарат без разтворители и внимателно избършете екрана.
- Никога не разливайте течности по екрана или върху корпуса му.
- Не използвайте почистващи препарати на основата на амоняк или спирт върху LCD екрана или корпуса.
- Асег не носят отговорност за повреди, дължащи се на използване на препарати на основата на амоняк или спирт.
- Не поставяйте LCD екрана в близост до прозорец. Излагането на дъжд, влага или непосредствена слънчева светлина може да доведе до сериозни повреди в устройството.
- Не притискайте LCD екрана. Твърде силният натиск може да причини постоянни повреди на дисплея.
- Не отстранявайте корпуса и не правете опити да ремонтирате сами уреда. Всички задачи по поддръжката трябва да се извършват от упълномощени техници.
- Съхранявайте LCD дисплея в помещение с температура между -20°C-60°C (-4°F-140°F). Ако съхранявате LCD дисплея при условия извън посочения температурен диапазон, е възможно възникване на постоянна повреда в него.
- Изключете незабавно захранващия адаптер на монитора и се свържете с упълномощен техник, ако:
- Сигналният кабел между монитора и компютъра е износен или повреден.
- При разлив на течност върху LCD дисплея или при излагането му на влиянието на дъжд.
- LCD мониторът или капакът е повреден.
Прикрепване на основата на монитора
- Разопаковайте основата на монитора и я поставете на равна работна повърхност.
- Разопаковайте монитора.
- Прикрепете стойката на монитора към основата.
• Уверете се, че основата е щракнала в рамото на стойката на монитора. (само за избрани модели)
- Използвайте отвертка, за да завъртите черния винт и да захванете рамото към дисплея. (само за избрани модели)

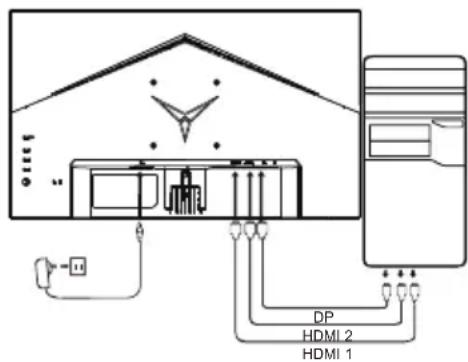

Свързване на монитора към компютър
- Изключете компютъра и извадете от контакта захранващия щепсел.
- 2-1 Свържете видео кабела
а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете VGA кабела към компютъра. (Опция)
2-2 Свържете HDMI кабела (само за модел с вход HDMI) (Опция)
а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете HDMI кабела към компютъра.
2-3 Свързване на DP кабел (Само за модел с DP-вход) (Опция)
а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете DP кабела към компютъра.
- Свързване на аудио кабел (само за модели с аудио вход) (Опция)
- Свържете USB кабела Type C (само при модели с вход USB Type C) (Опция)
- Поставете захранващия кабел на монитора в захранващия порт от задната му страна.
- Включете захранващите кабели на компютъра и монитора в близкия електрически контакт.
- Изберете „ВКЛ./ИЗКЛ. На USB зарежане при изключване“, за да активирате/деактивирате фунтцията за зареждане през USB при изключен състояние (Опция)
| HDMI (опция) | Ω (опция) | |
| VGA IN (опция) USB (опция) | ||
| AUDIO IN (опция) DP (опция) | ||
| AUDIO OUT (опция) | USB Type C (опция) | |

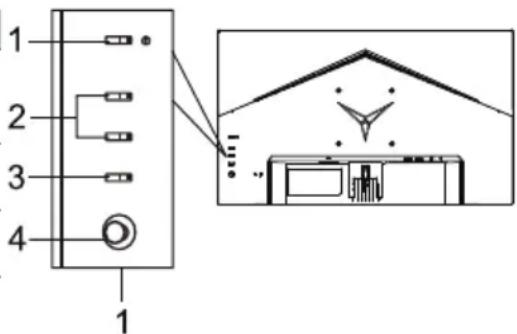

Външно управление
| 1 | Бутон за захранване/индикатор | Изключва/включва монитора. Синьото показва,че мониторът е включен. Оранжевото означаварежим на готовност/пестене на енергия. |
| 2 | Бърз клавиш 1, 2 бутона | Натиснете за активиране на функцията снастроени от потребителя бързи клавиши. |
| 3 | Бутон за вход | Натиснете за превключване на източницитена вход. |
| 4 | Бутон Navi(Навигация)/ОК | Натиснете за активиране на OSD менюто, следтова го използвайте като бутон за навигиране,за да маркирате желаната функция. Натиснетего отново за въвеждане на избор. |
Декларация на FCC
Настоящото оборудване е изпробвано и съответства на ограниченията за цифрово устройство от клас В, според Част 15 на правилата на FCC. Тези ограничения са създадени, за да осигурят разумна защита срещу смущения, когато оборудването се монтира в жилищни зони. Оборудването генерира, използва и може да излъчва радиочестотна енергия и ако не бъде инсталирано в съответствие с инструкциите, може да причини смущения в радио комуникациите.
Въпреки това няма гаранции, че няма да възникнат смущения при определени инсталации. Ако устройството не причинява смущения в радио или телевизионното приемане (което може да се определи чрез превключване), се препоръчва потребителят да вземе една или повече от следните мерки, за да елиминира смущенията:
- Регулирайте отново посоката или позицията на приемащата антена.
- Увеличава разстоянието между устройството и приемника.
- Свържете устройството към захранващ източник, който се различава от веригата, в която е свързан приемникът.
- Свържете се с доставчика или опитен радио/ТВ техник за помощ.
Забележка
За да предотвратите повреди в монитора, не го повдигайте като използвате стойката.
Забележка: екраниран кабел.
Всички връзки към други изчислителни устройства трябва да се осъществяват с екранирани кабели, за да бъдат спазени разпоредбите за електромагнитна съвместимост.
Забележка: периферни устройства
Към устройството трябва да се свързват само сертифицирани периферни устройства (входно/изходни устройства, терминали, принтери и др.), които удовлетворяват ограниченията за устройства от клас В. Използването на несертифицирани периферни устройства може да доведе до смущения в радио и телевизионното приемане.
Забележка
Всички промени или модификации, които не са изрично одобрени от производителя могат да отменят правото на потребителя да работи с продукта.
Условия на работа
Това устройство отговаря на част 15 от правилника на ФКК. Работата му е предмет на следните две условия: (1) това устройство може да причини смущения и (2) това устройство трябва да има възможност да приема всякакви смущения, включително такива, които могат да доведат до неправилна работа.
Забележка: Потребители от Канада
CAN ICES-003(B)/NMB-003(B)
Пояснителна забележка относно „Разпоредби за управление на рециклирането и изхвърлянето на отпадъчни електрически и електронни продукти“
За да се грижим по-добре и да защитим нашата планета, когато потребителят вече не се нуждае от продукта или когато продуктът завърши експлоатационния си живот, спазвайте националните закони и разпоредби относно рециклираното на електрически и електронни отпадъци и рециклирайте чрез местните производители с признати права за рециклиране в страната.
Изхвърляне на отпадъчно оборудване от домакинствата в ЕС
Този символ върху продукта или неговата опаковка показва, че продуктът не трябва да се изхвърля с домакинските отпадъци. При изхвърлянето на използвани устройства носите отговорност да отнесете продукта в пункт за събиране и рециклиране на използвано електрическо и електронно оборудване. Разделното събиране и рециклирането на използвани изхвърлени устройства помага да запазим природните ресурси и гарантира, че ще бъдат рециклирани по начин, който защитава човешкото здраве и околната среда. Повече информация относно пунктовете за рециклиране на използвани устройства можете да получите от местните градски власти, службата за събиране на домакински отпадъци или в магазина, от който сте закупили продукта.
Декларация за съответствие за ЕО
С настоящото Acer Inc. декларира, че този LCD съответства на съществените изисквания и други приложими разпоредби на Директива 2014/30/EC за електромагнитна съвместимост, Директива 2014/35/EC за ниско напрежение, както и Директива 2011/65/EC и Директива 2009/125/EO за създаване на рамка за определяне на изискванията за екодизайн към продукти, свързани с енергопотреблението.
Мониторът Асег е предназначен за възпроизвеждане на визуална и видео информация, получена от електронни устройства.
СПЕЦИФИКАЦИИ
| LCD панел | Система за управление | FT цветен LCD дисплей |
| Размер 27"Ш (69 cm) | ||
| Стъпка на пикселите 0,31 | 1 мм (X) × 0,311 мм (В) | |
| Яркост 250 cd/m | ^2 (Обикновено) | |
| Контраст 100000000:1 макс.(ACM) | ||
| Зрителен ъгъл 178° (X) 178° (B) (CR=10) | ||
| Време за отговор 2 ms (Ф към G), 0,5 ms (G към G, Мин.) | ||
| Тип панел VA | ||
| Хоризонтална честота | HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz | |
| Вертикална честота | HDMI: 48 - 165 HzDP: 48 - 165 Hz | |
| Цветове на екрана 16,7 М цветове | ||
| Точкова честота | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Максимална разделителна способност | HDMI: 1920×1080 при 165 HzDP: 1920×1080 при 165 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Консумация на енергия | Включен режим 25 W (Обикновено) | |
| Спящ режим 0,5 W (Обикновено) | ||
| Режим на изключване 0,3 W (Обикновено) | ||
| Входен конектор | HDMI (само за модели с HDMI вход) (Опция)DP (само за модели с DP вход) (Опция) | |
| Входящ видеосигнал | DP (само за модели с DP вход) (Опция)HDMI (само за модели с HDMI вход) (Опция) | |
| Говорители 2W x 2 (Само за модел с Audio-вход) (Опция) | ||
| Максимален размер на екрана | Хоризонтално: 598 mmВертикално: 336 mm | |
| Източник на захранване | ВЪВЕЖДАНЕ: 100-240 V~ 50/60 Hz | |
| Околна среда | Работна температура: 0° до 40°CTемпература при съхранение: -20° до 60°CВлажност при работа: 20% до 80% | |
| Размери | 614,7 (Ш) x 456,1 (В) x 240,7 (Д) mm | |
| Тегло (нетно тегло) | 3,80 кг (нето) | |
| Спецификации на механизма | Наклон: -5° до +15°Завъртане: НеПромяна на височината: HeОс: HeСтойка, която може да се отстранява: Да | |
| Външни контроли | Превключвател/Бутони | Бутон за захранванеВъвежданеГорещ бутон 1Меню/Navi(Hавигация)/OKГорещ бутон 2 |
| Функции | ЯркостСкорост на опресняванеКонтрастУлтра ниска латентностНиско ниво на синя светлинаЦелева точкаУсилване на чернотоЕзикАСМВреме за изчакване на екранното менюНДРПрозрачностСупер остротаЗамаВъвежданеГамаВъвежданеРветова температураАвтоматичен източникРежимиШирок режимЦветово ПространствоЗадаване на горещ клавишРежим на сива тоналностDDC/СІ6-осово оттенъкНиво на черното на HDMI6-осово насищанеРежим на бързо стартиранеСила на звукаИнформацияЗаглушаванеНулиране на всички настройкиЗаглушаванеПрегряванеФreesSync PremiumVRB | |
| Спецификациите се различават в зависимост от модела и/или региона. | ||
