KG272M - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Przekątna	27 cali (69 cm)
Maksymalna rozdzielczość	1920 x 1080 @ 165 Hz
Typ panelu	VA
Jasność	250 cd/m² (typowa)
Kontrast dynamiczny	100 000 000:1 maks (ACM)
Czas reakcji	2 ms (GtG), 0.5 ms (min)
Kąt widzenia	178° poziomy / 178° pionowy
Wyświetlane kolory	16,7 miliona
Częstotliwość odświeżania	165 Hz (HDMI/DP)
Złącza	2x HDMI, 1x DP, gniazdo audio
Głośniki	2 x 2 W (wbudowane)
Pobór mocy	25 W (typowa), czuwanie 0.5 W
Zasilanie	100-240 V ~ 50/60 Hz
Waga netto	3.80 kg
Wymiary (z podstawą)	614.7 x 456.1 x 240.7 mm
Nachylenie	-5° do +15°
Mocowanie VESA	Tak (podstawa zdejmowana)
Główne funkcje	FreeSync Premium, mała ilość niebieskiego światła, celownik, wzmocnienie czerni, VRB
Konserwacja i czyszczenie	Miękka ściereczka bez włosków, roztwór bez rozpuszczalników; nie rozpylać bezpośrednio; unikać amoniaku i alkoholu
Bezpieczeństwo	Nie otwierać, nie narażać na wilgoć lub deszcz, konserwacja przez autoryzowanego technika

Często zadawane pytania - KG272M ACER

Jak wyczyścić ekran monitora Acer KG272M?

Użyj miękkiej ściereczki, na którą spryskasz roztwór czyszczący bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran. Unikaj środków czyszczących na bazie amoniaku lub alkoholu. Najpierw odłącz zasilacz.

Jakie złącza są dostępne w KG272M?

Monitor ma dwa porty HDMI, jeden port DisplayPort, gniazdo audio (wejście) i wyjście audio. Niektóre modele mają również wejście USB Type-C. Sprawdź instrukcję dla konkretnych konfiguracji.

Jaka jest maksymalna rozdzielczość i częstotliwość odświeżania?

Maksymalna rozdzielczość to 1920 x 1080 z częstotliwością odświeżania 165 Hz przez HDMI lub DisplayPort.

Jak ustawić parametry wyświetlania (jasność, kontrast itp.)?

Użyj przycisków z tyłu monitora. Przycisk nawigacja/OK umożliwia dostęp do menu OSD. Przyciski Skrót 1 i Skrót 2 zapewniają szybki dostęp do konfigurowalnych funkcji.

Czy monitor jest kompatybilny z uchwytem VESA?

Tak, podstawa jest zdejmowana, a monitor jest kompatybilny z montażem VESA (rozmiar nieokreślony, zazwyczaj 100x100 mm). Zdejmij podstawę, aby uzyskać dostęp do punktów mocowania.

Jak włączyć technologię FreeSync Premium?

Wejdź do menu OSD, przejdź do ustawień gry i włącz FreeSync Premium. Upewnij się, że karta graficzna obsługuje FreeSync i że używany jest kompatybilny kabel (DP lub HDMI).

Co zrobić, jeśli ekran się nie włącza?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony i czy gniazdko działa. Upewnij się, że kabel wideo jest dobrze podłączony do komputera. Jeśli wskaźnik zasilania jest pomarańczowy, monitor jest w trybie czuwania. Spróbuj nacisnąć przycisk zasilania lub zrestartować komputer.

Czy monitor ma wbudowane głośniki?

Tak, KG272M jest wyposażony w dwa głośniki o mocy 2 W każdy. Jakość dźwięku jest skromna; dla lepszego dźwięku użyj zewnętrznego wyjścia audio.

Jaki jest pobór mocy w trybie czuwania?

Pobór mocy w trybie czuwania wynosi 0,5 W typowo. W trybie wyłączenia wynosi 0,3 W.

Czy można regulować wysokość monitora?

Nie, monitor nie ma regulacji wysokości. Można jedynie przechylać ekran w zakresie -5° do +15°. Do regulacji wysokości użyj kompatybilnego ramienia VESA.

INSTRUKCJA OBSŁUGI KG272M ACER

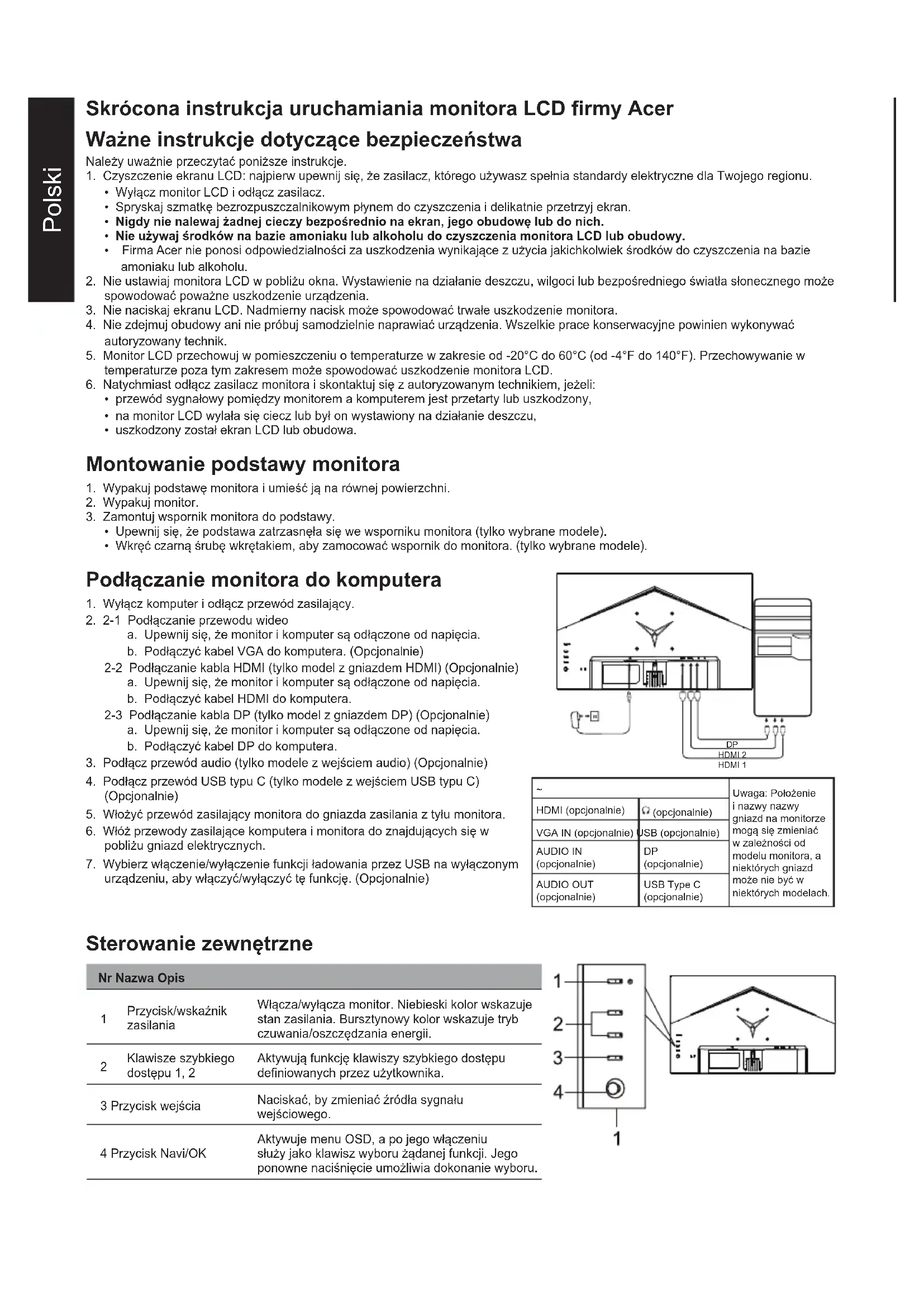

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. Czyszczenie ekranu LCD: najpierw upewnij się, że zasilacz, którego używasz spełnia standardy elektryczne dla Twojego regionu.

2. Wyłącz monitor LCD i odłącz zasilacz.

3. Spryskaj szmatkę bezrozpuszczalnikowym płynem do czyszczenia i delikatnie przetrzyj ekran.
4. Nigdy nie nalewaj żadnej cieczy bezpośrednio na ekran, jego obudowę lub do nich.
5. Nie używaj środków na bazie amoniaku lub alkoholu do czyszczenia monitora LCD lub obudowy.

6. Firma Acer nie ponosi odpowiedzialności za uszkodzenia wynikające z użycia jakichkolwiek środków do czyszczenia na bazie amoniaku lub alkoholu.

7. Nie ustawiaj monitora LCD w pobliżu okna. Wystawienie na działanie deszczu, wilgoci lub bezpośredniego światła słonecznego może spowodować poważne uszkodzenie urządzenia.

8. Nie naciskaj ekranu LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie monitora.
9. Nie zdejmuj obudowy ani nie próbuj samodzielnie naprawiać urządzenia. Wszelkie prace konserwacyjne powinien wykonywać autoryzowany technik.
10. Monitor LCD przechowuj w pomieszczeniu o temperaturze w zakresie od -20°C do 60°C (od -4°F do 140°F). Przechowywanie w temperaturze poza tym zakresem może spowodować uszkodzenie monitora LCD.

11. Natychmiast odłącz zasilacz monitora i skontaktuj się z autoryzowanym technikiem, jeżeli:

12. przewód sygnałowy pomiędzy monitorem a komputerem jest przetarty lub uszkodzony,

13. na monitor LCD wyłała się ciecz lub był on wystawiony na działanie deszczu,
14. uszkodzony został ekran LCD lub obudowa.

Montowanie podstawy monitora

1. Wypakuj podstawę monitora i umieść ją na równej powierzchni.
2. Wypakuj monitor.
3. Zamontuj wspornik monitora do podstawy.

- Upewnij się, że podstawa zatrzasnęła się we wsporniku monitora (tylko wybrane modele).

- Wkręć czarną śrubę wkrętakiem, aby zamocować wspornik do monitora. (tylko wybrane modele).

Podłączanie monitora do komputera

1. Wyłącz komputer i odłącz przewód zasilający.
2. 2-1 Podłączanie przewodu wideo

a. Upewnij się, że monitor i komputer są odłączone od napięcia.
b. Podłączyć kabel VGA do komputera. (Opcjonalnie)

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI) (Opcjonalnie)

a. Upewnij się, że monitor i komputer są odłączone od napięcia.
b. Podłączyć kabel HDMI do komputera.

2-3 Podłączanie kabla DP (tylko model z gniazdem DP) (Opcjonalnie)

a. Upewnij się, że monitor i komputer są odłączone od napięcia.
b. Podłączyć kabel DP do komputera.

1. Podłącz przewód audio (tylko modele z wejściem audio) (Opcjonalnie)
2. Podłącz przewód USB typu C (tylko modele z wejściem USB typu C) (Opcjonalnie)
3. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
4. Włóż przewody zasilające komputera i monitora do znajdujących się w pobliżu gniazd elektrycznych.
5. Wybierz włączenie/wyłączenie funkcji ładowania przez USB na wyłączonym urządzeniu, aby włączyć/wyłączyć tę funkcję. (Opcjonalnie)

HDMI DP HDMI 2 HDMI 1

~		Uwaga: Położenie i nazwy nazwy gniazd na monitorze mogą się zmieniać w zależności od modelu monitora, a niektórych gniazd może nie być w niektórych modelach.
HDMI (opcjonalnie)	(opcjonalnie)
VGA IN (opcjonalnie)	USB (opcjonalnie)
AUDIO IN (opcjonalnie)	DP (opcjonalnie)
AUDIO OUT (opcjonalnie)	USB Type C (opcjonalnie)

Sterowanie zewnętrzne

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii.
2	Klawisze szybkiego dostępu 1, 2	Aktywują funkcję klawiszy szybkiego dostępu definiowanych przez użytkownika.
3	Przycisk wejścia	Naciskać, by zmieniać źródła sygnału wejściowego.
4	Przycisk Navi/OK	Aktywuje menu OSD, a po jego włączeniu służy jako klawisz wyboru żądanej funkcji. Jego ponowne naciśnięcie umożliwia dokonanie wyboru.

1 2 3 4 1

Deklaracje wymagane przez organy nadzoru i dotyczące bezpieczeństwa

Deklaracja FCC

To urządzenie przeszło odpowiednie testy potwierdzające jego zgodność z limitami dla urządzeń cyfrowych klasy B określonymi w Części 15 Zasad FCC. Limity te określono w celu zapewnienia dostatecznej ochrony przed szkodliwymi zakłóceniami w warunkach mieszkalnych. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcjami, może powodować zakłócenia w komunikacji radiowej.

Nie ma jednak pewności, że w danych warunkach nie wystąpią zakłócenia. Jeśli urządzenie powoduje zakłócenia w odbiorze sygnału radiowego lub telewizyjnego (co można stwierdzić przez włączenie i wyłączenie urządzenia), zaleca się zastosowanie jednej lub więcej poniższych metod w celu wyeliminowania zakłóceń:

• zmiana kierunku lub położenia anteny odbiorczej,
• zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.
• podłączenie urządzenia do innego gniazda elektrycznego niż to, do którego jest podłączony odbiornik,
• skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Uwaga

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych za pomocą przewodów ekranowanych.

Uwaga: urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie certyfikowane urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.), które spełniają limity dla urządzeń klasy B. Użycie niecertyfikowanych urządzeń peryferyjnych może spowodować zakłócenia w odbiorze radiowym i telewizyjnym.

Uwaga

Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez producenta, mogą pozbawić użytkownika prawa do korzystania z tego produktu.

Warunki użytkowania

Urządzenie to spełnia wymagania Części 15 Zasad FCC. Można je użytkować, jeśli spełnia następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń i (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących wywoływać niepożądane działanie.

Uwaga: Użytkownicy z Kanady

CAN ICES-003(B)/NMB-003(B)

Uwaga wyjaśniająca do „Przepisów dotyczących postępowania z odpadami elektrycznymi i elektronicznymi w zakresie recyklingu i utylizacji”

Aby bardziej dbać i o naszą planetę i ją chronić, kiedy użytkownik nie potrzebuje już produktu lub produkt się zużyje, proszę postępować zgodnie z krajowymi przepisami i regulacjami dotyczącymi odpadów elektrycznych i elektronicznych i oddać urządzenie do recyklingu przez lokalnych producentów posiadających uznane w kraju kwalifikacje w zakresie recyklingu.

Usuwanie zużytego sprzętu przez użytkowników w gospodarstwach domowych UE.

Ten symbol na produkcie lub na jego opakowaniu oznacza, że produktu nie należy wyrzucać z innymi odpadami z gospodarstwa domowego. Obowiązkiem użytkownika przy usuwaniu zużytego urządzenia jest dostarczeniem go do punktu zbiórki, który wykonuje recykling zużytego sprzętu elektrycznego i elektronicznego. Osobne zbieranie i recykling zużytego sprzętu pomaga zachować zasoby naturalne i gwarantuje jego ponowne zagospodarowanie w sposób chroniący zdrowie człowieka i środowisko. Aby uzyskać więcej informacji dotyczących punktów recyklingu zużytych urządzeń, proszę skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstw domowych lub sklepem, w którym produkt został zakupiony.

Deklaracja zgodności CE

Acer Inc. niniejszym deklaruje, że ten monitor LCD spełnia zasadnicze wymagania i pozostałe istotne postanowienia dyrektywy EMC 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE ustanawiającej ogólne zasady ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią.

Monitor Acer jest przeznaczony do wyświetlania informacji wizualnych i wideo uzyskanych z urządzeń elektronicznych.

DANE TECHNICZNE

Panel LCD	System działania Kolorowy	LCD TFT
	Wielkość 27"W (69 cm)
	Rozstaw pikseli 0,311 mm	(w poziomie) × 0,311 mm (w pionie)
	Jasność 250 cd/m	^2 (typowy)
	Kontrast Maks. 10000000	0:1 (ACM)
	Kąt widzenia 178° (w pozomie)	178° (w pionie) (CR=10)
	Czas reakcji 2 (szary do szarego), 0,5 ms (szary do szarego, min.)
	Typ panela VA
	Częstotliwość pozioma	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Częstotliwość pionowa	HDMI: 48 - 165 HzDP: 48 - 165 Hz
Wyświetlane kolory 16,7 mln kolorów
Zegar plamki		HDMI: 393,092 MHzDP: 393,092 MHz
Maksymalna rozdzielczość		HDMI: 1920 x 1080 przy częstotliwości 165 HzDP: 1920 x 1080 przy częstotliwości 165 Hz
Plug & Play VESA DDCCI/DDC2B
Pobór mocy	Tryb włączenia 25 W (typowy)
	Tryb uśpienia 0,5 W (typowy)
	Tryb wyłączenia 0,3 W (typowy)
Złącze wejściowe		HDMI (tylko modele z wejściem HDMI) (opcjonalnie)DP (tylko model z wejściem DP) (opcjonalnie)
Sygnał wejścia video		DP (tylko model z wejściem DP) (opcjonalnie)HDMI (tylko modele z wejściem HDMI) (opcjonalnie)
Głośniki 2W x 2 (tylko modele z wejściem audio) (opcjonalnie)
Maksymalny rozmiar ekranu		W poziomie: 598 mmW pionie: 336 mm
Źródło zasilania WEJŚCIE: 100-240 V ~ 50/60 Hz
Warunki otoczenia		Temp. działania: Od 0° do 40°CTemp. przechowywania: Od -20° do 60°CWilgotność podczas pracy: Od 20% do 80%
Wymiary		614,7 (szer.) × 456,1 (wys.) × 240,7 (głęb.) mm
Masa (netto)		3,80 kg (netto)
Dane techniczne mechanizmu		Nachylanie: -5° do +15°Obracanie: NieRegulacja wysokości: NiePrzekręcanie: NieOdłączane nóżki podstawy: Tak
Zewnętrzne elementy sterowania	Przełącznik/przyciski	Przycisk Zasilanie WejścieKlawisz szybkiego dostępu 1 Menu/Navi/OKKlawisz szybkiego dostępu 2
	Funkcje	Jasność Częst. odśwież.Kontrast Bardzo małe opóźnienieNiska Emisja Niebieskiego Światła CelWzmocn. czerni JęzykACM Wyłączenie OSDHDR PrzezroczystośćSuper ostrość Blokada OSDGamma WejścieTemp. koloru Auto źródłoTryby Tryb szerokiPrzestrz. kolor. Przypis. przyc. skrótuTryb odc. szar. DDC/CI6-osiowa barwa Poz. czarn. HDMINasyc. 6-osiow Tryb szyb. uruchGłośność InformacjeWyciszenie Resetuj wszyst. ustawOver DriveFreeSync PremiumVRB
Dane techniczne zależą od modelu i/lub regionu.

Podręczniki i inne dokumenty dla produktu Acer, można znaleźć na oficjalnej stronie internetowej pomocy technicznej Acer.
