KG272M - Монитор ACER - Бесплатное руководство пользователя

Тип продукта	ЖК-монитор
Диагональ	27 дюймов (69 см)
Максимальное разрешение	1920 x 1080 @ 165 Гц
Тип панели	VA
Яркость	250 кд/м² (типичная)
Динамическая контрастность	100 000 000:1 макс. (ACM)
Время отклика	2 мс (GtG), 0.5 мс (мин.)
Угол обзора	178° по горизонтали / 178° по вертикали
Отображаемые цвета	16,7 млн
Частота обновления	165 Гц (HDMI/DP)
Разъемы	2x HDMI, 1x DP, аудиоразъем
Динамики	2 x 2 Вт (встроенные)
Потребляемая мощность	25 Вт (типичная), в режиме ожидания 0.5 Вт
Питание	100-240 В ~ 50/60 Гц
Вес нетто	3.80 кг
Размеры (с подставкой)	614.7 x 456.1 x 240.7 мм
Наклон	от -5° до +15°
Крепление VESA	Да (съемная подставка)
Основные функции	FreeSync Premium, режим низкого синего света, прицел, усиление черного, VRB
Уход и чистка	Мягкая безворсовая ткань, раствор без растворителей; не распылять непосредственно; избегать нашатырного спирта и спирта
Безопасность	Не вскрывать, не подвергать воздействию влаги или дождя, обслуживание только уполномоченным специалистом

Часто задаваемые вопросы - KG272M ACER

Как чистить экран монитора Acer KG272M?

Используйте мягкую ткань, на которую распылен чистящий раствор без растворителей. Никогда не распыляйте жидкость непосредственно на экран. Избегайте чистящих средств на основе нашатырного спирта или спирта. Сначала отключите адаптер питания.

Какие разъемы доступны на KG272M?

Монитор оснащен двумя портами HDMI, одним портом DisplayPort, аудиоразъемом (вход) и аудиовыходом. Некоторые модели также включают вход USB Type-C. Обратитесь к инструкции для получения информации о конкретных конфигурациях.

Какое максимальное разрешение и частота обновления?

Максимальное разрешение составляет 1920 x 1080 с частотой обновления 165 Гц через HDMI или DisplayPort.

Как настроить параметры отображения (яркость, контрастность и т.д.)?

Используйте кнопки, расположенные на задней панели монитора. Кнопка навигация/OK позволяет войти в меню OSD. Кнопки Быстрый доступ 1 и Быстрый доступ 2 обеспечивают быстрый доступ к настраиваемым функциям.

Совместим ли монитор с креплением VESA?

Да, подставка съемная, монитор совместим с креплением VESA (размер не указан, обычно 100x100 мм). Снимите подставку, чтобы получить доступ к точкам крепления.

Как активировать технологию FreeSync Premium?

Зайдите в меню OSD, перейдите в настройки игры и включите FreeSync Premium. Убедитесь, что ваша видеокарта поддерживает FreeSync и используемый кабель совместим (DP или HDMI).

Что делать, если экран не включается?

Проверьте, правильно ли подключен кабель питания и работает ли розетка. Убедитесь, что видеокабель надежно подключен к ПК. Если индикатор питания горит оранжевым, монитор находится в режиме ожидания. Попробуйте нажать кнопку питания или перезагрузить компьютер.

Есть ли у монитора встроенные динамики?

Да, KG272M оснащен двумя динамиками по 2 Вт каждый. Качество скромное; для лучшего звука используйте внешний аудиовыход.

Какова потребляемая мощность в режиме ожидания?

Потребление в режиме ожидания составляет 0,5 Вт (типичное). В выключенном режиме — 0,3 Вт.

Можно ли регулировать высоту монитора?

Нет, монитор не имеет регулировки по высоте. Вы можете только наклонять экран в диапазоне от -5° до +15°. Для регулировки высоты используйте совместимую VESA-стойку.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KG272M ACER

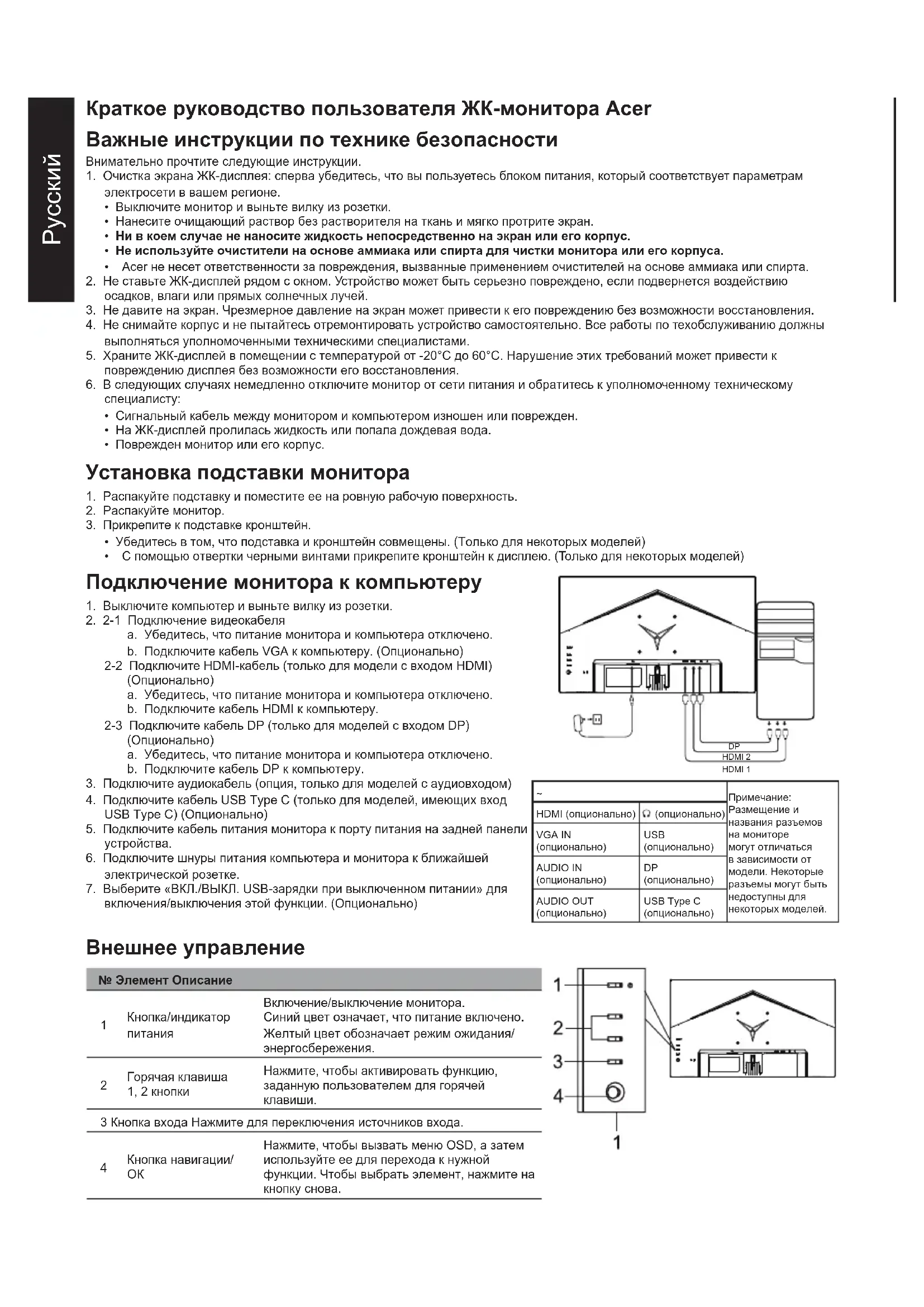

Краткое руководство пользователя ЖК-монитора Acer

Важные инструкции по технике безопасности

Внимательно прочтите следующие инструкции.

1. Очистка экрана ЖК-дисплея: сперва убедитесь, что вы пользуетесь блоком питания, который соответствует параметрам электросети в вашем регионе.

2. Выключите монитор и выньте вилку из розетки.

3. Нанесите очищающий раствор без растворителя на ткань и мягко протрите экран.
4. Ни в коем случае не наносите жидкость непосредственно на экран или его корпус.
5. Не используйте очистители на основе аммиака или спирта для чистки монитора или его корпуса.

Асер не несет ответственности за повреждения, вызванные применением очистителей на основе аммиака или спирта.

1. Не ставьте ЖК-дисплей рядом с окном. Устройство может быть серьезно повреждено, если подвернется воздействию осадков, влаги или прямых солнечных лучей.
2. Не давите на экран. Чрезмерное давление на экран может привести к его повреждению без возможности восстановления.
3. Не снимайте корпус и не пытайтесь отремонтировать устройство самостоятельно. Все работы по техобслуживанию должны выполняться уполномоченными техническими специалистами.
4. Храните ЖК-дисплей в помещении с температурой от -20°C до 60°C. Нарушение этих требований может привести к повреждению дисплея без возможности его восстановления.

5. В следующих случаях немедленно отключите монитор от сети питания и обратитесь к уполномоченному техническому специалисту:

6. Сигнальный кабель между монитором и компьютером изношен или поврежден.

7. На ЖК-дисплей пролилась жидкость или попала дождевая вода.
8. Поврежден монитор или его корпус.

Установка подставки монитора

1. Распакуйте подставку и поместите ее на ровную рабочую поверхность.
2. Распакуйте монитор.
3. Прикрепите к подставке кронштейн.

• Убедитесь в том, что подставка и кронштейн совмещены. (Только для некоторых моделей)
• С помощью отвертки черными винтами прикрепите кронштейн к дисплею. (Только для некоторых моделей)

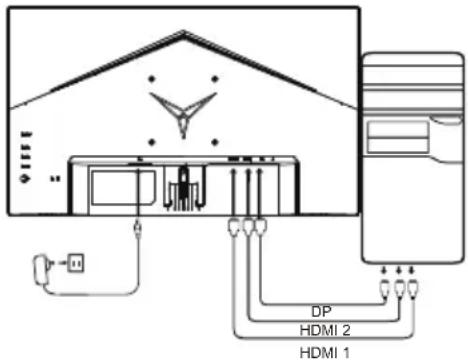

Подключение монитора к компьютеру

1. Выключите компьютер и выньте вилку из розетки.
2. 2-1 Подключение видеокабеля

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите кабель VGA к компьютеру. (Опционально)

2-2 Подключите HDMI-кабель (только для модели с входом HDMI) (Опционально)

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите кабель HDMI к компьютеру.

2-3 Подключите кабель DP (только для моделей с входом DP) (Опционально)

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите кабель DP к компьютеру.

1. Подключите аудиокабель (опция, только для моделей с аудиовходом)

2. Подключите кабель USB Type C (только для моделей, имеющих вход USB Type C) (Опционально)

3. Подключите кабель питания монитора к порту питания на задней панели устройства.
4. Подключите шнуры питания компьютера и монитора к ближайшей электрической розетке.
5. Выберите «ВКЛ./ВЫКЛ. USB-зарядки при выключенном питании» для включения/выключения этой функции. (Опционально)

DP HDMI 2 HDMI 1

~		Примечание:Размещение иназвания разъемовна мониторемогут отличатьсяв зависимости отмодели. Некоторыеразъемы могут бытьнедоступны длянекоторых моделей.
HDMI (опционально)	Ω (опционально)
VGA IN(опционально)	USB(опционально)
AUDIO IN(опционально)	DP(опционально)
AUDIO OUT(опционально)	USB Type C(опционально)

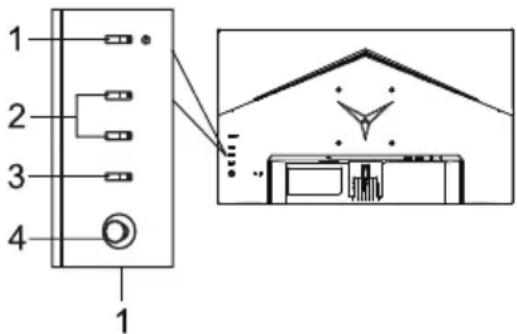

Внешнее управление

№ Элемент Описание

1	Кнопка/индикатор питания	Включение/выключение монитора.Синий цвет означает, что питание включено.Желтый цвет обозначает режим ожидания/энергосбережения.
2	Горячая клавиша 1, 2 кнопки	Нажмите, чтобы активировать функцию,заданную пользователем для горячейклавиши.
3	Кнопка входа Нажмите для переключения источников входа.
4	Кнопка навигации/ОК	Нажмите, чтобы вызвать меню OSD, а затемиспользуйте ее для перехода к нужнойфункции. Чтобы выбрать элемент, нажмите накнопку снова.

1 2 3 4 1

Заявления о соответствии нормативам и технике безопасности

Заявление о соответствии требованиям Федерального агентства по связи (FCC).

Данное оборудование прошло испытания и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с Частью 15 Правил FCC. Эти ограничения призваны обеспечить разумную защиту от вредоносных помех при установке оборудования в жилой зоне. Оборудование генерирует, использует и способно излучать радиочастотную энергию, и в случае нарушения инструкций по установке и эксплуатации может создавать помехи для радиосвязи.

Однако нет гарантии, что помехи не возникнут в каких-либо конкретных случаях установки. Если устройство все же создает помех для приема теле- или радиосигнала (что можно определить по переключателю), для устранения помех рекомендуется принять следующие меры:

• Отрегулируйте направление или положение антенны приемника.
• Увеличьте расстояние между устройством и приемником.
• Подключите устройство к другому источнику питания, а не тому, к которому подключен приемник.
• Обратитесь за помощью к своему продавцу или опытному специалисту по радиотехнике или ТВ.

Примечание

Во избежание повреждения монитора не поднимайте его за кронштейн.

Примечание. Экранированный кабель

Все подключения к другим компьютерным устройствам должны выполняться с помощью экранированных кабелей с целью защиты от электромагнитных помех.

Примечание. Периферийные устройства

К устройству можно подключать только сертифицированные периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и пр.), которые соответствуют ограничениям класса. Использование несертифицированных периферийных устройств может привести к помехам для приема теле- и радиосигналов.

Примечание

Любые изменения и модификации, не одобренные в явном виде производителем, могут привести к аннулированию права на использование этого изделия.

Условия эксплуатации

Данное устройство соответствует требованиям Части 15 правил FCC. Эксплуатация устройства допускается при соблюдении следующих двух условий: (1) устройство не создает вредоносных помех; (2) устройство должно быть способным принимать любые помехи, включая те, которые могут привести к нежелательным операциям.

Примечание: Для пользователей в Канаде

CAN ICES-003(B)/NMB-003(B)

Пояснение к «Положениям об организации переработки и утилизации электрических и электронных изделий»

Если пользователю больше не требуется данное устройство, или подошел конец срока его службы, соблюдайте государственные нормативы и положения относительно переработки электрических и электронных отходов. Отдавайте их на переработку через местных производителей, обладающих возможностями переработки согласно требованиям государственного законодательства. Так вы заботитесь о своей планете и защищаете ее.

Утилизация оборудования для домашних пользователей в ЕС

Этот символ на изделии или упаковке указывает на то, что изделие не должно утилизироваться вместе с другими бытовыми отходами. При утилизации использованных устройств вы должны отнести их в пункт сбора электрического и электронного оборудования для утилизации. Отдельный сбор и утилизация использованных устройств помогают сохранять природные ресурсы и перерабатывать отходы безвредным для здоровья и окружающей среды способом. Для получения дополнительной информации о пунктах переработки использованных устройств обратитесь в муниципалитет, службу утилизации бытовых отходов или в магазин, где вы приобрели устройство.

Декларация соответствия нормам СЕ

Настоящим компания Acer Inc. заявляет, что изделие соответствует основным требованиям и применимым положениям директивы по электромагнитной совместимости 2014/30/EU, директивы о низковольтном оборудовании 2014/35/EU, директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и директивы 2009/125/EC в отношении основ установки требований экодизайна для продукции, связанной с производством электрической энергии.

Монитор Acer предназначен для воспроизведения видео и визуального отображения данных с электронных устройств.

СПЕЦИФИКАЦИИ

ЖК-панель	Главная система Цветной ЖК-дисплей TFT
	Размер Ширина 69 см
	Шаг пикселя 0,311 мм (гор.)	× 0,311 мм (верт.)
	Яркость 250 кд/м	^2 (стандартно)
	Контрастность Макс. 100000000:1 (ACM)
	Угол обзора 178° (гор.) 178°	(верт.) (CR=10)
	Время отклика 2 мс (G — G), 0,5 мс (G — G, мин.)
	Тип панели VA
	Частота по горизонтали	HDMI: 31,469 - 192,692 КГцDP: 31,469 - 192,692 КГц
	Частота по вертикали	HDMI: 48 - 165 ГцDP: 48 - 165 Гц
Цвета отображения 16,7 млн цветов
Синхросигнал		HDMI: 393,092 МГцDP: 393,092 МГц
Максимальное разрешение		HDMI: 1920 x 1080 при 165 ГцDP: 1920 x 1080 при 165 Гц
Plug & Play VESA DDCCI/DDC2B
Потребляемая мощность	Режим вкл. 25 Вт (стандартно)
	Спящий режим 0,5 Вт (стандартно)
	В выключенном состоянии 0,3 Вт (стандартно)
Входной разъем		HDMI (только для моделей с входом HDMI) (опционально)DP (только модель с DP-входом) (опционально)
Входной видеосигнал		DP (только модель с DP-входом) (опционально)HDMI (только для моделей с входом HDMI) (опционально)
Динамики 2 Вт x 2 (только для модели с аудиовходом)		(опционально)
Максимальный размер экрана		По горизонтали: 598 ммПо вертикали: 336 мм
Источник питания		ВХОД: 100-240 В - 50/60 Гц
Условия окружающей среды		Рабочая температура: от 0 ° до 40 °CTемпература хранения: от -20 ° до 60 °CPабочая влажность: от 20% до 80%
Размеры		614,7 (Ш) x 456,1 (В) x 240,7 (Г) мм
Вес (нетто) 3,80 кг (нетто)
Спецификации конструкции		Наклон: от -5° до +15°Разворот: НетРегулировка по высоте: НетПоворот: НеОтсоединяемая нижняя подставка: да
Внешние органы управления	Переключатели/кнопки	Кнопка питания ВходГорячая клавиша 1 Менко/Навигации/ОКГорячая клавиша 2
	Функции	Яркость Зн. частоты обн.Контрастность Сверхнизкая задержкаСлабый синий свет Целевая точкаУсиление черного ЯзыкАСМ Вр. отобр. МенюHDR ПрозрачностьHDRВысокая резкость Блокировка менюГамма ВходЦвет.темп. АвтоисточникРежимы Широкоэк.реж.Цветовая схема Горячие клавишиРеж.градац.сер.DDC/CI6 цветов Ур. черного HDMIНасыщ. 6 цветов Реж. быст. запГромкость ИнформацияЗвук выкл. Сброс всех настроекВремя откликаFreeSync PremiumVRB
Технические характеристики зависят от модели и/или региона.

Руководства по эксплуатации и прочая документация к устройству Асег находятся на официальном веб-сайте службы поддержки Асег.
