| Typ produktu | LCD monitor |
| Úhlopříčka | 27 palců (69 cm) |
| Maximální rozlišení | 1920 x 1080 @ 165 Hz |
| Typ panelu | VA |
| Jas | 250 cd/m² (typický) |
| Dynamický kontrast | 100 000 000:1 max (ACM) |
| Doba odezvy | 2 ms (GtG), 0,5 ms (min) |
| Pozorovací úhel | 178° horizontálně / 178° vertikálně |
| Zobrazované barvy | 16,7 milionů |
| Obnovovací frekvence | 165 Hz (HDMI/DP) |
| Konektory | 2x HDMI, 1x DP, audio konektor |
| Reproduktory | 2 x 2 W (integrované) |
| Spotřeba elektřiny | 25 W (typický), pohotovost 0,5 W |
| Napájení | 100-240 V ~ 50/60 Hz |
| Čistá hmotnost | 3,80 kg |
| Rozměry (s podstavcem) | 614,7 x 456,1 x 240,7 mm |
| Naklápění | -5° až +15° |
| Podpora VESA | Ano (odnímatelný podstavec) |
| Hlavní funkce | FreeSync Premium, nízká modré světlo, zaměřovací bod, boost černé, VRB |
| Údržba a čištění | Měkký hadřík bez chloupků, roztok bez rozpouštědel; nestříkejte přímo; vyvarujte se čpavku a alkoholu |
| Bezpečnost | Neotevírejte, nevystavujte vlhkosti nebo dešti, údržbu provádějte autorizovaným technikem |
Často kladené otázky - KG272M ACER
Dotazy uživatelů ohledně KG272M ACER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Monitor ve formátu PDF zdarma! Najděte svůj návod KG272M - ACER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. KG272M značky ACER.
NÁVOD K OBSLUZE KG272M ACER

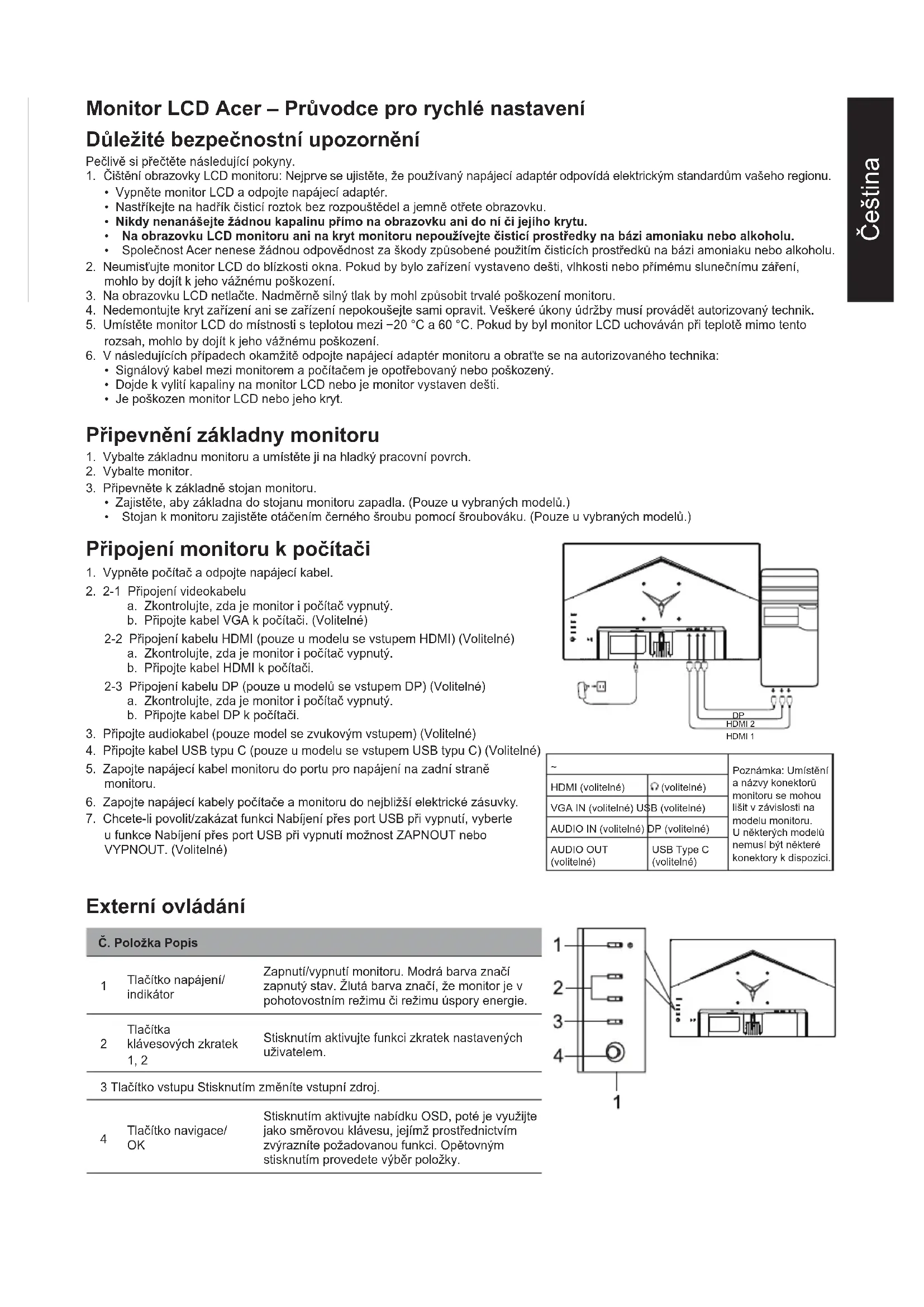

Monitor LCD Acer – Průvodce pro rychlé nastavení
Důležité bezpečnostní upozornění
Pečlivě si přečtěte následující pokyny.
- Čištění obrazovky LCD monitoru: Nejprve se ujistěte, že používaný napájecí adaptér odpovídá elektrickým standardům vašeho regionu.
• Vypněte monitor LCD a odpojte napájecí adaptér.
- Nastřikejte na hadřík čisticí roztok bez rozpouštědel a jemně otřete obrazovku.
- Nikdy nenanášejte žádnou kapalinu přímo na obrazovku ani do ní či jejího krytu.
- Na obrazovku LCD monitoru ani na kryt monitoru nepoužívejte čisticí prostředky na bázi amoniaku nebo alkoholu.
- Společnost Acer nenese žádnou odpovědnost za škody způsobené použitím čisticích prostředků na bázi amoniaku nebo alkoholu.
-
Neumistujte monitor LCD do blízkosti okna. Pokud by bylo zařízení vystaveno dešti, vlhkosti nebo přímému slunečnímu záření, mohlo by dojít k jeho vážnému poškození.
-
Na obrazovku LCD netlačte. Nadměrně silný tlak by mohl způsobit trvalé poškození monitoru.
- Nedemontujte kryt zařizení ani se zařizení nepokoušejte sami opravit. Veškeré úkony údržby musí provádět autorizovaný technik.
- Umístěte monitor LCD do místnosti s teplotou mezi -20 °C a 60 °C. Pokud by byl monitor LCD uchováván při teplotě mimo tento rozsah, mohlo by dojít k jeho vážnému poškození.
- V následujících případech okamžitě odpojte napájecí adaptér monitoru a obraťte se na autorizovaného technika:
- Signálový kabel mezi monitorem a počítačem je opotřebovaný nebo poškozený.
- Dojde k vylití kapaliny na monitor LCD nebo je monitor vystaven dešti.
- Je poškozen monitor LCD nebo jeho kryt.
Připevnění základny monitoru
- Vybalte základnu monitoru a umístěte ji na hladký pracovní povrch.
- Vybalte monitor.
-
Připevněte k základně stojan monitoru.
-
Zajistěte, aby základna do stojanu monitoru zapadla. (Pouze u vybraných modelů.)
- Stojan k monitoru zajistěte otáčením černého šroubu pomocí šroubováku. (Pouze u vybraných modelů.)
Připojení monitoru k počítači
- Vypněte počítač a odpojte napájecí kabel.
- 2-1 Připojení videokabelu
a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel VGA k počítači. (Volitelné)
2-2 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI) (Volitelné)
a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel HDMI k počítači.
2-3 Připojení kabelu DP (pouze u modelů se vstupem DP) (Volitelné)
a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel DP k počítači.
- Připojte audiokabel (pouze model se zvukovým vstupem) (Volitelné)
- Připojte kabel USB typu C (pouze u modelu se vstupem USB typu C) (Volitelné)
- Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
- Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
- Chcete-li povolit/zakázat funkci Nabíjení přes port USB při vypnutí, vyberte u funkce Nabíjení přes port USB při vypnutí možnost ZAPNOUT nebo VYPNOUT. (Volitelné)
| ~ | Poznámka: Umistění a názvy konektorů monitoru se mohou lišit v závislosti na modelu monitoru. U některých modelů nemusí být některé konektory k dispozici. | |
| HDMI (volitelné) | Ω (volitelné) | |
| VGA IN (volitelné) USB | (volitelné) | |
| AUDIO IN (volitelné) | DP (volitelné) | |
| AUDIO OUT (volitelné) | USB Type C (volitelné) | |
Externí ovládání
Č. Položka Popis
| 1 | Tlačítko napájení/indikátor | Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie. |
| 2 | Tlačítka klávesových zkratek 1, 2 | Stisknutím aktivujte funkci zkratek nastavených uživatelem. |
| 3 | Tlačítko vstupu Stisknutím změníte vstupní zdroj. | |
| 4 | Tlačítko navigace/OK | Stisknutím aktivujte nabídku OSD, poté je využijte jako směrovou klávesu, jejímž prostřednictvím zvýrazníte požadovanou funkci. Opětovným stisknutím provedete výběr položky. |
Prohlášení FCC
Toto zařízení bylo testováno a shledáno vyhovujícím v souladu s omezeními pro digitální zařízení třídy B podle části 15 předpisů komise FCC. Tato omezení jsou navržena s úmyslem poskytovat přiměřenou ochranu před nežádoucím rušením, když je zařízení instalováno v domácnostech. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a, pokud není instalováno a používáno v souladu s pokyny, může způsobovat rušení rádiové komunikace.
Nelze však zaručit, že k rušení nebude v konkrétní instalaci docházet. Pokud zařízení způsobuje rušení rádiového nebo televizního příjmu (což lze zjistit vypnutím a zapnutím zařízení), doporučuje se, aby uživatel eliminoval rušení provedením jednoho nebo více následujících opatření:
- Nastavte jiný směr nebo polohu antény přijímače.
- Zvětšete vzdálenost mezi zařízením a přijímačem.
- Připojte zařízení do síťové zásuvky v jiném obvodu, než do kterého je připojen přijímač.
- Obratte se na prodejce nebo zkušeného rádiového/televizního technika.
Poznámka
Nezvedejte monitor za stojan, abyste zabránili poškození monitoru.
Poznámka ke stíněným kabelům
Všechna připojení k jiným počítačovým zařízením musí být provedena stíněnými kabely, aby byla dodržena shoda s předpisy EMC.
Poznámka k periferním zařízením
K zařizení se smí připojit pouze certifikovaná periferní zařizení (vstupní/výstupní zařizení, terminály, tiskárny atd.), která splňují omezení pro zařizení třídy B. Pokud byste zařizení připojili k necertifikovaným periferním zařizením, mohlo by dojít k rušení rádiového a televizního příjmu.
Poznámka
Jakékoli změny nebo úpravy, které nejsou výslovně schváleny výrobcem, mohou způsobit ztrátu oprávnění uživatele toto zařízení používat.
Provozní podmínky
Toto zařízení splňuje požadavky části 15 předpisů FCC. Provoz zařízení podléhá následujícím dvěma podmínkám: (1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí být schopné akceptovat jakékoli přijímané rušení včetně rušení, které může být příčinou nežádoucí činnosti.
Poznámka: Uživatelé v Kanadě
CAN ICES-003(B)/NMB-003(B)
Vysvětlivka týkající se předpisů o nakládání s odpadními elektrickými a elektronickými zařízeními a o jejich recyklaci a likvidaci
K zajištění lepší péče o naši planetu a k její ochraně dodržujte na konci životnosti zařízení národní zákony a předpisy týkající se recyklace elektrických a elektronických odpadních zařízení a využijte k recyklaci zařízení místní výrobce, kteří mají v daném státě uznávané oprávnění k recyklování.
Likvidace odpadních zařízení uživateli v domácnostech v EU
Tento symbol na výrobku nebo na jeho balení označuje, že se výrobek nesmí likvidovat společně s ostatním komunálním odpadem. Při likvidaci použitého zařízení je vaší povinností jej zanést do sběrného dvoru, který se zaměřuje na recyklaci použitých elektrických a elektronických zařízení. Separovaný sběr a recyklace použitých zařízení pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví ani životní prostředí. Chcete-li získat více informací o recyklačních střediscích použitých zařízení, kontaktujte svůj místní městský úřad, instituce zabývající se komunálním odpadem nebo prodejce, u kterého jste výrobek zakoupili.
Prohlášení o shodě CE
Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD splňuje základní požadavky a další příslušná ustanovení směrnice 2014/30/EU o elektromagnetickém rušení, směrnice 2014/35/EU o nízkonapěťových zařízeních a směrnice 2011/65/EU RoHS a směrnice 2009/125/EK s ohledem na vytvoření rámce pro stanovení požadavku ekodesignu pro produkt využívající energii.
Monitor Acer je určený pro přehrávání videí a vizuální zobrazení informací získaných z elektronických zařízení.
TECHNICKÉ ÚDAJE
| Panel LCD | Provozní systém Barevný | LCD TFT |
| Velikost 27" širokoúhlý formát (69 cm) | ||
| Rozteč pixelů 0,311 mm (H)× 0,311 mm (V) | ||
| Jas 250 cd/m | ^2 (typický) | |
| Kontrast Max. 100 000 000:1 (ACM) | ||
| Úhel sledování 178° (H) 178° (V) (CR=10) | ||
| Doba odezvy 2 ms (šedá-šedá), 0,5 ms (šedá-šedá, min.) | ||
| Typ panelu VA | ||
| Horizontální frekvence | HDMI: 31,469 až 192,692 KHzDP: 31,469 až 192,692 KHz | |
| Vertikální frekvence | HDMI: 48 až 165 HzDP: 48 až 165 Hz | |
| Barva zobrazení 16,7 miljoen | ||
| Frekvence bodů | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Maximální rozlišení | HDMI: 1920 x 1080 při 165 HzDP: 1920 x 1080 při 165 Hz | |
| Funkce Plug & Play VESA DDCCI/DDC2B | ||
| Elektrická spotřeba | Režim Zapnuto 25 W (typický) | |
| Režim spánku 0,5 W (typický) | ||
| Režim Vypnuto 0,3 W (typický) | ||
| Konektor vstupu | HDMI (pouze model se vstupem HDMI) (volitelný)DP (pouze model se vstupem DP) (volitelný) | |
| Vstupní videosignál | DP (pouze model se vstupem DP) (volitelný)HDMI (pouze model se vstupem HDMI) (volitelný) | |
| Reproduktory 2× 2 W (pouze u modelu s audiovstupem) (volitelný) | ||
| Maximální velikost obrazovky | Horizontálně: 598 mmVertikálně: 336 mm | |
| Zdroj napájení VSTUP: 100–240 V~ 50/60 Hz | ||
| Podmínky okolního prostředí | Provozní teplota: 0 až 40 °CSkladovací teplota: -20 až 60 °CProvozní vlhkost: 20 % až 80 % | |
| Rozměry 614,7 (Š) × 456,1 (V) × 240,7 (H) mm | ||
| Hmotnost (čistá) 3,80 kg (čistá) | ||
| Technické údaje mechanismu | Naklonění: -5° až +15°Otáčení: NeNastavení výšky: NeOtočení: NeOdnímatelný stojan: Ano | |
| Externí ovládací prvky | Spínače a tlačítka | Tlačítko napájení VstupKlávesová zkratka 1 Nabídka/Navigace/OKKlávesová zkratka 2 |
| Funkce | Jas Obnovovací frekvenceKontrast Ultra nízká latenceRedukce modrého světla ZaměřovačPosílení černé JazykACM Časový limit nabídky na obrazovceHDR TransparentnostHSuper ostrost Zámek OSDGamma VstupTeplota barev Automatická detekce signálů ze zdrojůRežim Širokoúhlý režimBarevný Prostor Přidělení horkých klávesRežim stupňů šedi DDC/CI6osý odstín Úroveň černé HDMI6osá sytost Režim rychlého spuštěníHlasitost InformaceZtlumit Resetovat všechna nastaveníOverdriveFreeSync PremiumVRB | |
| Specifikace se u jednotlivých modelů a v různých oblastech liší. | ||
