KG272M - Монітор ACER - Безкоштовний посібник користувача

Тип продукту	РК-монітор
Діагональ	27 дюймів (69 см)
Максимальна роздільна здатність	1920 x 1080 @ 165 Гц
Тип панелі	VA
Яскравість	250 кд/м² (типова)
Динамічний контраст	100 000 000:1 макс. (ACM)
Час відгуку	2 мс (GtG), 0.5 мс (мін.)
Кут огляду	178° горизонтальний / 178° вертикальний
Кольори, що відображаються	16,7 мільйонів
Частота оновлення	165 Гц (HDMI/DP)
Роз'єми	2x HDMI, 1x DP, аудіороз'єм
Динаміки	2 x 2 Вт (вбудовані)
Споживання електроенергії	25 Вт (типове), черговий режим 0.5 Вт
Живлення	100-240 В ~ 50/60 Гц
Вага нетто	3.80 кг
Розміри (з підставкою)	614.7 x 456.1 x 240.7 мм
Нахил	-5° до +15°
Кріплення VESA	Так (знімна підставка)
Основні функції	FreeSync Premium, зменшення синього світла, прицільна точка, посилення чорного, VRB
Догляд та чищення	М'яка безворсова тканина, безрозчинний розчин; не розпилювати безпосередньо; уникати аміаку та спирту
Безпека	Не відкривати, не піддавати впливу вологи або дощу, обслуговування кваліфікованим техніком

Часті запитання - KG272M ACER

Як почистити екран монітора Acer KG272M ?

Використовуйте м'яку тканину, на яку ви розпилили розчин для чищення без розчинника. Ніколи не розпилюйте рідину безпосередньо на екран. Уникайте засобів на основі аміаку або спирту. Спочатку від'єднайте адаптер живлення.

Які з'єднання доступні на KG272M ?

Монітор має два порти HDMI, один порт DisplayPort, аудіороз'єм (вхід) та вихід аудіо. Деякі моделі також включають вхід USB Type-C. Зверніться до інструкції для конкретних конфігурацій.

Яка максимальна роздільна здатність та частота оновлення ?

Максимальна роздільна здатність - 1920 x 1080 з частотою оновлення 165 Гц через HDMI або DisplayPort.

Як налаштувати параметри дисплея (яскравість, контраст тощо)?

Використовуйте кнопки, розташовані на задній панелі монітора. Кнопка навігація/OK дозволяє отримати доступ до меню OSD. Кнопки Швидкий доступ 1 та Швидкий доступ 2 забезпечують швидкий доступ до функцій, що налаштовуються.

Чи сумісний монітор з кріпленням VESA?

Так, підставка знімна, і монітор сумісний з кріпленням VESA (розмір не вказано, зазвичай 100x100 мм). Зніміть підставку, щоб отримати доступ до точок кріплення.

Як активувати технологію FreeSync Premium?

Перейдіть до меню OSD, зайдіть у налаштування гри та увімкніть FreeSync Premium. Переконайтеся, що ваша відеокарта підтримує FreeSync і що використовуваний кабель сумісний (DP або HDMI).

Що робити, якщо екран не вмикається?

Перевірте, чи правильно підключено кабель живлення та чи працює розетка. Переконайтеся, що відеокабель добре підключений до ПК. Якщо індикатор живлення помаранчевий, монітор у режимі очікування. Спробуйте натиснути кнопку живлення або перезавантажити комп'ютер.

Чи має монітор вбудовані динаміки?

Так, KG272M оснащений двома динаміками по 2 Вт кожен. Якість скромна; для кращого звуку використовуйте зовнішній аудіовихід.

Яке споживання електроенергії в режимі очікування?

Споживання в режимі очікування становить 0,5 Вт (типове). У вимкненому режимі - 0,3 Вт.

Чи можна регулювати висоту монітора?

Ні, монітор не має регулювання висоти. Ви можете лише нахилити екран від -5° до +15°. Для регулювання висоти використовуйте сумісний VESA-кронштейн.

ПОСІБНИК КОРИСТУВАЧА KG272M ACER

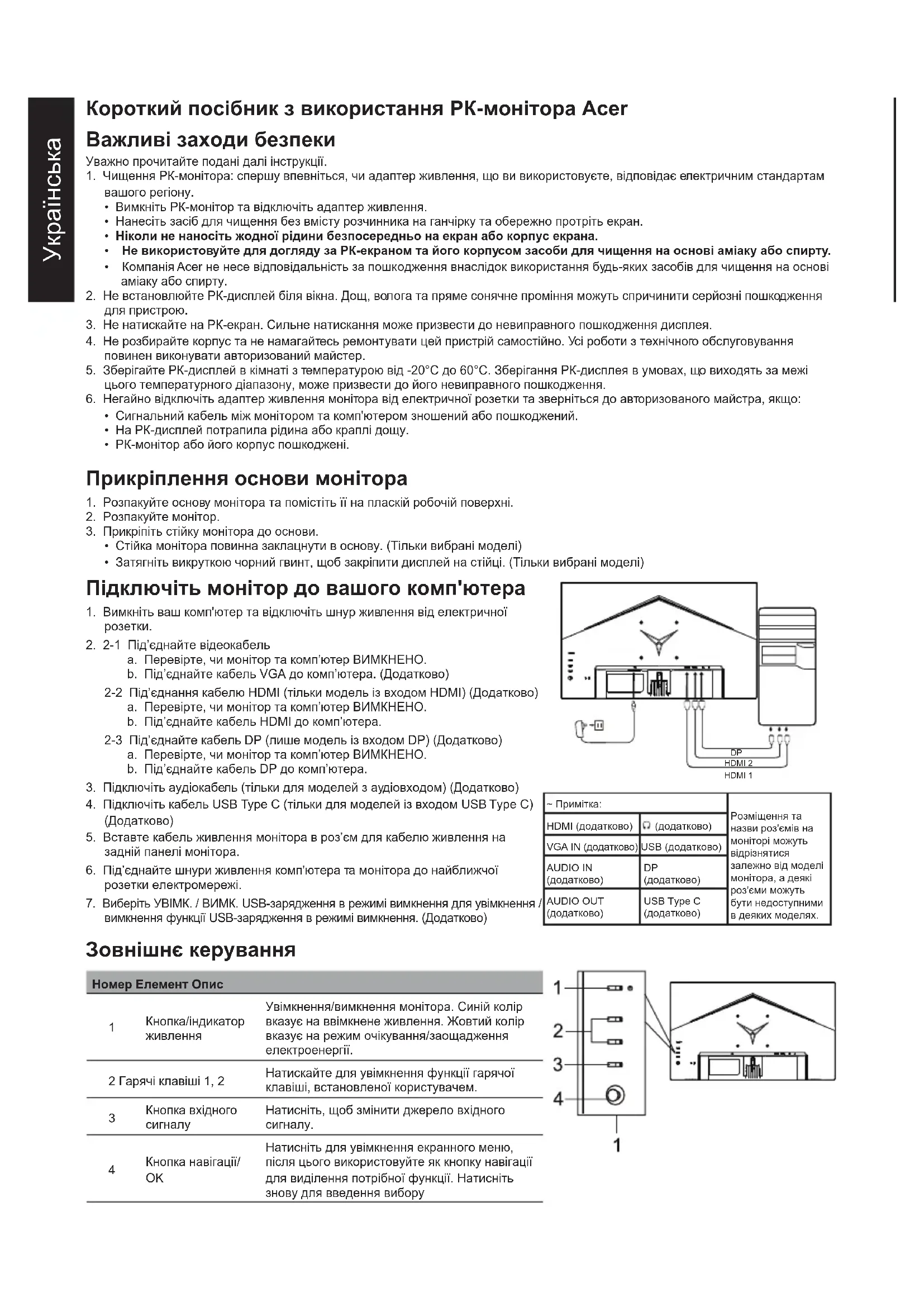

Короткий посібник з використання РК-монітора Acer

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Чищення РК-монітора: спершу впевніться, чи адаптер живлення, що ви використовуєте, відповідає електричним стандартам вашого регіону.

2. Вимкніть РК-монітор та відключіть адаптер живлення.

3. Нанесіть засіб для чищення без вмісту розчинника на ганчірку та обережно протріть екран.
   • Ніколи не наносіть жодної рідини безпосередньо на екран або корпус екрана.
4. Не використовуйте для догляду за РК-екраном та його корпусом засоби для чищення на основі аміаку або спирту.

5. Компанія Асер не несе відповідальність за пошкодження внаслідок використання будь-яких засобів для чищення на основі аміаку або спирту.

6. Не встановлюйте РК-дисплей біля вікна. Дощ, волога та пряме сонячне проміння можуть спричинити серйозні пошкодження для пристрою.

7. Не натискайте на РК-екран. Сильне натискання може призвести до невиправного пошкодження дисплея.
8. Не розбирайте корпус та не намагайтесь ремонтувати цей пристрій самостійно. Усі роботи з технічного обслуговування повинен виконувати авторизований майстер.
9. Зберігайте РК-дисплей в кімнаті з температурою від -20°C до 60°C. Зберігання РК-дисплея в умовах, що виходять за межі цього температурного діапазону, може призвести до його невиправного пошкодження.

10. Негайно відключіть адаптер живлення монітора від електричної розетки та зверніться до авторизованого майстра, якщо:

11. Сигнальний кабель між монітором та комп'ютером зношений або пошкоджений.

12. На РК-дисплей потрапила рідина або краплі дощу.
13. РК-монітор або його корпус пошкоджені.

Прикріплення основи монітора

1. Розпакуйте основу монітора та помістіть її на пласкій робочій поверхні.
2. Розпакуйте монітор.
3. Прикріпіть стійку монітора до основи.

- Стійка монітора повинна закладнути в основу. (Тільки вибрані моделі)

- Затягніть викруткою чорний гвинт, щоб закріпити дисплей на стійці. (Тільки вибрані моделі)

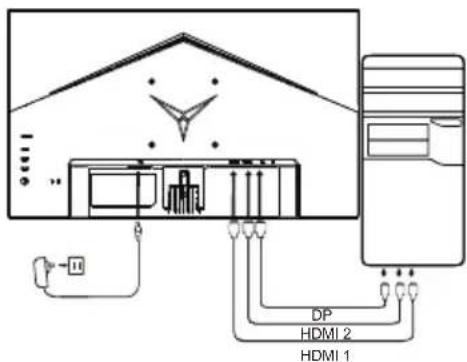

Підключіть монітор до вашого комп'ютера

1. Вимкніть ваш комп'ютер та відключіть шнур живлення від електричної розетки.
2. 2-1 Під'єднайте відеокабель

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель VGA до комп'ютера. (Додатково)

2-2 Під'єднання кабелю HDMI (тільки модель із входом HDMI) (Додатково)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель HDMI до комп'ютера.

2-3 Під'єднайте кабель DP (лише модель із входом DP) (Додатково)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель DP до комп'ютера.

1. Підключіть аудіокабель (тільки для моделей з аудіовходом) (Додатково)

2. Підключіть кабель USB Type C (тільки для моделей із входом USB Type C) (Додатково)

3. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.
4. Під'єднайте шнури живлення комп'ютера та монітора до найближчої розетки електромережі.
5. Виберіть УВІМК. / ВІМК. USB-зарядження в режимі вимкнення для увімкнення вимкнення функції USB-зарядження в режимі вимкнення. (Додатково)

DP HDMI 2 HDMI 1

~ Примітка:		Розміщення та назви роз'ємів на моніторі можуть відрізнятися залежно від моделі монітора, а деякі роз'єми можуть бути недоступними в деяких моделях.
HDMI (додатково)	(додатково)
VGA IN (додатково)	USB (додатково)
AUDIO IN (додатково)	DP (додатково)
AUDIO OUT (додатково)	USB Type C (додатково)

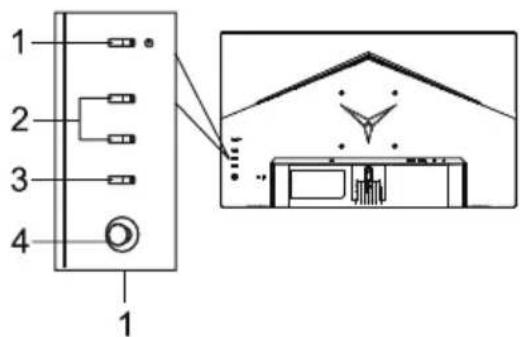

Зовнішнє керування

Номер Елемент Опис
1	Кнопка/індикаторживлення	Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії.
2	Гарячі клавіші 1, 2	Натискайте для увімкнення функції гарячої клавіші, встановленої користувачем.
3	Кнопка вхідного сигналу	Натисніть, щоб змінити джерело вхідного сигналу.
4	Кнопка навігації/ОК	Натисніть для увімкнення екранного меню, після цього використовуйте як кнопку навігації для виділення потрібної функції. Натисніть знову для введення вибору

1 2 3 4 1

Регулятивні заяви та заяви щодо безпеки

Заява FCC

Даний пристрій перевірений та визнаний таким, що відповідає обмеженням для цифрових пристроїв класу В, відповідно до Частини 15 Правил FCC. Ці обмеження розроблені з метою забезпечення розумного захисту від шкідливого випромінювання пристрою, якщо він встановлюється в житловій зоні. Цей виріб генерує, використовує та може випромінювати електромагнітні хвилі. Якщо таке обладнання не встановлювати та не використовувати згідно з інструкціями, воно може створювати перешкоди для радіозв'язку.

Однак немає гарантії, що такі перешкоди не виникнуть при правильному встановленні. Якщо цей пристрій спричинює перешкоди для радіо- або телепередач (що можна встановити увімкнення та вимкненням цього пристрою), тоді для усунення перешкод рекомендуємо користувачам використати один із таких засобів:

• Змініть напрям або положення приймальної антени.
• Збільшіть відстань між цим пристроєм та приймачем.
• Підключіть шнур живлення пристрою до електричної розетки, що знаходиться в іншому електричному ланцюзі, ніж розетка, до якої підключений приймач.
• Зверніться до продавця або досвідченого радіо/телевізійного техніка за допомогою.

Примітка

Щоб уникнути пошкодження монітора, не піднімайте монітор за стійку.

Примітка: екранований кабель

Усі підключення до інших комп'ютерних пристроїв повинне відбуватися за допомогою екранованих кабелів, щоб відповідати вимогам щодо електромагнітної сумісності.

Примітка: периферія

До цього пристрою можна підключати лише сертифіковані периферійні пристрої (пристрою вводу/виводу, док-станції, принтери тощо), що відповідають обмеженням для пристроїв Класу В. Використання несертифікованих периферійних пристроїв може призводити до появи перешкод для радіо- та телепередач.

Примітка

Будь-які зміни або модифікації, що не були явно схвалені виробником, можуть призвести до втрати користувачем права використовувати цей пристрій.

Умови використання

Цей пристрій відповідає вимогам частини 15 правил FCC. Експлуатація можлива за виконання таких двох умов:

(1) цей пристрій не повинен створювати шкідливі радіоперешкоди та (2) цей пристрій повинен приймати будь-які перешкоди, включно з перешкодами, що можуть спричиняти небажані операції.

Примітка: Користувачам у Канаді

CAN ICES-003(B)/NMB-003(B)

Пояснювальна примітка до «Вимог щодо належної переробки та утилізації використаного електричного та електронного обладнання».

3 метою плекання та захисту нашої планети, коли у вашого пристрою вичерпається термін експлуатації або він не буде вам більше потрібен, будь ласка, дотримуйтесь національного законодавства та приписів щодо переробки електричних та електронних пристроїв та переробляйте їх у місцевих виробників, що мають для цього відповідні засоби.

Утилізація використаного обладнання користувачами з ЄС

Цей значок на виробі або на упакуванні вказує, що цей виріб забороняється утилізувати разом з іншим побутовим сміттям. Під час утилізації використаних пристроїв ви повинні принести на збірний пункт, що займається переробкою використаного електричного та електронного обладнання. Роздільний збір та утилізація використаних пристроїв допомагає зберегти природні ресурси та дозволяє переробити їх у безпечний для здоров'я людей та довкілля спосіб. За детальною інформацією щодо пунктів збору та переробки використаних виробів звертайтесь у ваше місцеве муніципальне управління, в службу з утилізації побутових відходів або в магазин, де був придбаний даний виріб.

Декларація щодо відповідності нормативам ЄС

Цим компанія Асег заявляє, що цей РК-монітор відповідає основним вимогам та іншим відповідним положенням Директиви з електромагнітної сумісності 2014/30/EU, Директиви з низьковольтного електрообладнання 2014/35/EU, Директиви RoHS 2011/65/EU з обмеження використання деяких небезпечних речовин та Директиви 2009/125/EC з метою створення основи для встановлення вимог до екодизайну продукції, що використовує електроенергію.

Монітор Асег призначений для відображення відео та візуальної інформації з електронних пристроїв.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Система приводу Кольо	ровий TFT PK-дисплей
	Розмір 27" (69 см)
	Крок пікселя 0,311 мм (Г) × 0,311 мм (В)
	Яскравість 250 кд/м	^2 (типово)
	Контрастність 100 000 0	00:1 макс. (ACM)
	Кут огляду 178° (Г) 178°	(В) (CR=10)
	Час відгуку 2 мс (GTG), 0,5 мс (GTG, мін.)
	Тип панелі VA
	Частота по горизонталі	HDMI: 31,469 - 192,692 КГцDP: 31,469 - 192,692 КГц
	Частота по вертикалі	HDMI: 48 - 165 ГцDP: 48 - 165 Гц
Відображувані кольори 16,7 млн. кольорів
Синхросигнал		HDMI: 393,092 МГцDP: 393,092 МГц
Максимальна роздільна здатність		HDMI: 1920×1080 @ 165 ГцDP: 1920×1080 @ 165 Гц
Стандарт Plug & Play VESA DDCCI/DDC2B
Енергоспоживання	Робочий режим 25 Вт (типово)
	Режим сну 0,5 Вт (типово)
	Режим вимкнення 0,3 Вт (типово)
Вхідний роз'єм		HDMI (тільки для моделей із входом HDMI) (опціонально)DP (лише модель із входом DP) (опціонально)
Вхідний відеосигнал		DP (лише модель із входом DP) (опціонально)HDMI (тільки для моделей із входом HDMI) (опціонально)
Динаміки 2 Вт X 2 (тільки для моделей з аудіовходом)		(опціонально)
Максимальний розмір екрана		По горизонталі: 598 ммПо вертикалі: 336 мм
Джерело живлення ВХІД: 100-240 В~ 50/60 Гц
Умови довкілля		Температура експлуатації: від 0° до 40°CTемпература зберігання: від -20° до 60°CВідносна вологість повітря під час експлуатації: від 20% до 80%
Розміри		614,7 (Ш) x 456,1 (В) x 240,7 (Г) мм
Маса (нетто)		3,80 кг (нетто)
Механічні характеристики		Нахил: від -5° до +15°Обертання: НіРегулювання висоти: НіКолонка: НіЗнімна підставка ніжки: Так
Зовнішні засоби керування	Перемикач/кнопки	Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2	Вхід Менко/Навігації/ОК
	Функції	ЯскравістьКонтрастністьЗменшення синього світлаПідсилення чорногоАСМНДРСуперрізкістьГамаКолірна температураРежимиПростору КольорівРежим відтінків сірогоВідтінок 6 осейНасичення 6 осейГучністьВимкнення звукуОвердрайвFreeSync PremiumVRB	Частота оновленняНаднизька затримкаПрицілМоваТайм-аут менюПрозорістьБлокування менюВхідАвтоматичний вибір джерелаШирокий режимПризначення гарячих клавішDDC/CIPівень чорного HDMIРежим швидкого запускуІнформаціяСкинути всі налаштування
Технічні характеристики залежать від моделі та/або регіону.

Посібники та інша документація до пристрою Асег знаходяться на офіційному вебсайті підтримки компанії Асег.
