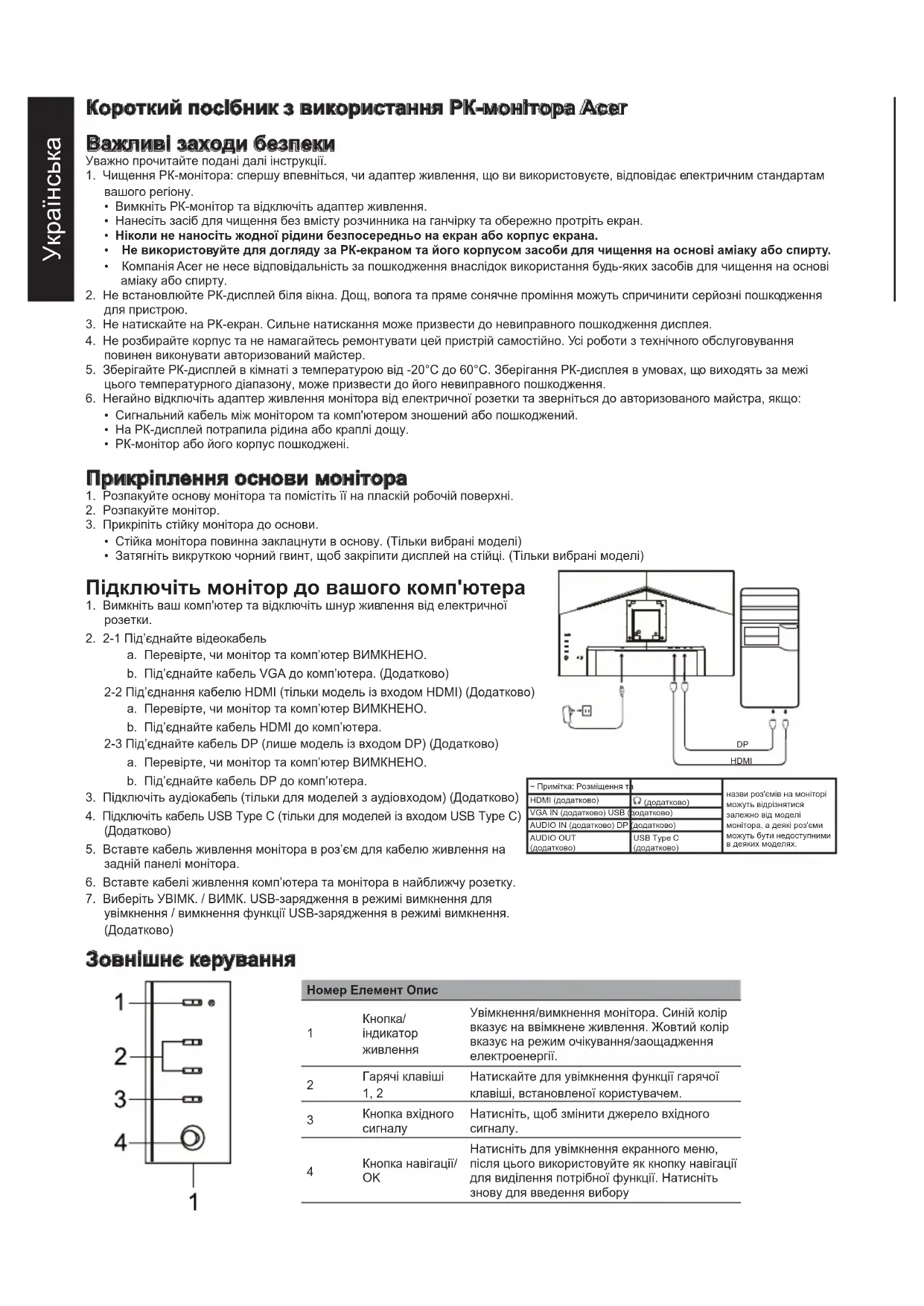

ПОСІБНИК КОРИСТУВАЧА XFA243YS ACER

1. Чищення РК-монітора: спершу впевніться, чи адаптер живлення, що ви використовуєте, відповідає електричним стандартам

• Вимкніть РК-монітор та відключіть адаптер живлення.

• Нанесіть засіб для чищення без вмісту розчинника на ганчірку та обережно протріть екран.

• Ніколи не наносіть жодної рідини безпосередньо на екран або корпус екрана.

• Не використовуйте для догляду за РК-екраном та його корпусом засоби для чищення на основі аміаку або спирту.

• Компанія Acer не несе відповідальність за пошкодження внаслідок використання будь-яких засобів для чищення на основі аміаку або спирту.

2. Не встановлюйте РК-дисплей біля вікна. Дощ, волога та пряме сонячне проміння можуть спричинити серйозні пошкодження

3. Не натискайте на РК-екран. Сильне натискання може призвести до невиправного пошкодження дисплея.

4. Не розбирайте корпус та не намагайтесь ремонтувати цей пристрій самостійно. Усі роботи з технічного обслуговування

повинен виконувати авторизований майстер.

5. Зберігайте РК-дисплей в кімнаті з температурою від -20°C до 60°C. Зберігання РК-дисплея в умовах, що виходять за межі

цього температурного діапазону, може призвести до його невиправного пошкодження.

6. Негайно відключіть адаптер живлення монітора від електричної розетки та зверніться до авторизованого майстра, якщо:

• Сигнальний кабель між монітором та комп'ютером зношений або пошкоджений.

• На РК-дисплей потрапила рідина або краплі дощу.

• РК-монітор або його корпус пошкоджені. Прикріплення основи монітора

1. Розпакуйте основу монітора та помістіть її на пласкій робочій поверхні.

2. Розпакуйте монітор.

3. Прикріпіть стійку монітора до основи.

• Стійка монітора повинна заклацнути в основу. (Тільки вибрані моделі)

• Затягніть викруткою чорний гвинт, щоб закріпити дисплей на стійці. (Тільки вибрані моделі) Підключіть монітор до вашого комп'ютера

1. Вимкніть ваш комп'ютер та відключіть шнур живлення від електричної

2. 2-1 Під’єднайте відеокабель

a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель VGA до комп’ютера. (Додатково) 2-2 Під’єднання кабелю HDMI (тільки модель із входом HDMI) (Додатково) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель HDMI до комп’ютера. 2-3 Під’єднайте кабель DP (лише модель із входом DP) (Додатково) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель DP до комп’ютера.

3. Підключіть аудіокабель (тільки для моделей з аудіовходом) (Додатково)

4. Підключіть кабель USB Type C (тільки для моделей із входом USB Type C)

5. Вставте кабель живлення монітора в роз’єм для кабелю живлення на

задній панелі монітора.

6. Вставте кабелі живлення комп’ютера та монітора в найближчу розетку.

7. Виберіть УВІМК. / ВИМК. USB-зарядження в режимі вимкнення для

увімкнення / вимкнення функції USB-зарядження в режимі вимкнення. (Додатково) ~ Примітка: Розміщення та назви роз'ємів на моніторі можуть відрізнятися залежно від моделі монітора, а деякі роз'єми можуть бути недоступними в деяких моделях. HDMI (додатково) (додатково) VGA IN (додатково) USB (додатково) AUDIO IN (додатково) DP (додатково) AUDIO OUT (додатково) USB Type C (додатково) Зовнішнє керування Номер Елемент Опис

Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії.

Гарячі клавіші 1, 2 Натискайте для увімкнення функції гарячої клавіші, встановленої користувачем.

Натисніть, щоб змінити джерело вхідного

Натисніть для увімкнення екранного меню, після цього використовуйте як кнопку навігації для виділення потрібної функції. Натисніть знову для введення вибору

HDMIУкраїнська Регулятивні заяви та заяви щодо безпеки Заява FCC Даний пристрій перевірений та визнаний таким, що відповідає обмеженням для цифрових пристроїв класу В, відповідно до Частини 15 Правил FCC. Ці обмеження розроблені з метою забезпечення розумного захисту від шкідливого випромінювання пристрою, якщо він встановлюється в житловій зоні. Цей виріб генерує, використовує та може випромінювати електромагнітні хвилі. Якщо таке обладнання не встановлювати та не використовувати згідно з інструкціями, воно може створювати перешкоди для радіозв’язку. Однак немає гарантії, що такі перешкоди не виникнуть при правильному встановленні. Якщо цей пристрій спричинює перешкоди для радіо- або телепередач (що можна встановити увімкнення та вимкненням цього пристрою), тоді для усунення перешкод рекомендуємо користувачам використати один із таких засобів:

• Змініть напрям або положення приймальної антени.

• Збільшіть відстань між цим пристроєм та приймачем.

• Підключіть шнур живлення пристрою до електричної розетки, що знаходиться в іншому електричному ланцюзі, ніж розетка, до якої підключений приймач.

• Зверніться до продавця або досвідченого радіо/телевізійного техніка за допомогою.

Щоб уникнути пошкодження монітора, не піднімайте монітор за стійку. Примітка: екранований кабель Усі підключення до інших комп'ютерних пристроїв повинне відбуватися за допомогою екранованих кабелів, щоб відповідати вимогам щодо електромагнітної сумісності. Примітка: периферія До цього пристрою можна підключати лише сертифіковані периферійні пристрої (пристрою вводу/виводу, док-станції, принтери тощо), що відповідають обмеженням для пристроїв Класу В. Використання несертифікованих периферійних пристроїв може призводити до появи перешкод для радіо- та телепередач.

Будь-які зміни або модифікації, що не були явно схвалені виробником, можуть призвести до втрати користувачем права використовувати цей пристрій. Умови використання Цей пристрій відповідає вимогам частини 15 правил FCC. Експлуатація можлива за виконання таких двох умов: (1) цей пристрій не повинен створювати шкідливі радіоперешкоди та (2) цей пристрій повинен приймати будь-які перешкоди, включно з перешкодами, що можуть спричиняти небажані операції. Примітка: Користувачам у Канаді Пояснювальна примітка до «Вимог щодо належної переробки та утилізації використаного електричного та електронного обладнання». З метою плекання та захисту нашої планети, коли у вашого пристрою вичерпається термін експлуатації або він не буде вам більше потрібен, будь ласка, дотримуйтесь національного законодавства та приписів щодо переробки електричних та електронних пристроїв та переробляйте їх у місцевих виробників, що мають для цього відповідні засоби. Утилізація використаного обладнання користувачами з ЄС Цей значок на виробі або на упакуванні вказує, що цей виріб забороняється утилізувати разом з іншим побутовим сміттям. Під час утилізації використаних пристроїв ви повинні принести на збірний пункт, що займається переробкою використаного електричного та електронного обладнання. Роздільний збір та утилізація використаних пристроїв допомагає зберегти природні ресурси та дозволяє переробити їх у безпечний для здоров'я людей та довкілля спосіб. За детальною інформацією щодо пунктів збору та переробки використаних виробів звертайтесь у ваше місцеве муніципальне управління, в службу з утилізації побутових відходів або в магазин, де був придбаний даний виріб. Декларація щодо відповідності нормативам ЄС Цим компанія Acer заявляє, що цей РК-монітор відповідає основним вимогам та іншим відповідним положенням Директиви з електромагнітної сумісності 2014/30/EU, Директиви з низьковольтного електрообладнання 2014/35/EU, Директиви RoHS 2011/65/EU з обмеження використання деяких небезпечних речовин та Директиви 2009/125/EC з метою створення основи для встановлення вимог до екодизайну продукції, що використовує електроенергію. Монітор Acer призначений для відображення відео та візуальної інформації з електронних пристроїв.Українська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Система приводу Кольоровий TFT РК-дисплей Розмір 23,8" (60 см) Крок пікселя 0,275 мм (Г) × 0,275 мм (В) Яскравість 250 кд/м

Контрастність 100 000 000:1 макс. (ACM) Кут огляду 178° (Г) 178° (В) (CR=10) Час відгуку 1 мс (VRB) Тип панелі VA

горизонталі HDMI: 31,469 – 192,692 КГц DP: 31,469 – 192,692 КГц Частота по вертикалі HDMI: 48 – 165 Гц DP: 48 – 165 Гц Відображувані кольори 16,7 млн. кольорів Синхросигнал HDMI: 393,092 MГц DP: 393,092 MГц Максимальна роздільна здатність HDMI: 1920×1080 @ 165 Гц DP: 1920×1080 @ 165 Гц Стандарт Plug & Play VESA DDCCI/DDC2B Енергоспоживання Робочий режим 21 Вт (типово) Режим сну 0,5 Вт (типово) Режим вимкнення 0,3 Вт (типово) Вхідний роз’єм HDMI (тільки для моделей із входом HDMI) (опціонально) DP (лише модель із входом DP) (опціонально) Вхідний відеосигнал HDMI (тільки для моделей із входом HDMI) (опціонально) DP (лише модель із входом DP) (опціонально) Динаміки 2 Вт X 2 (тільки для моделей з аудіовходом) (опціонально) Максимальний розмір екрана По горизонталі: 527 мм По вертикалі: 296 мм Джерело живлення ВХІД: 100-240 В~ 50/60 Гц Умови довкілля Температура експлуатації: від 0° до 40°C Температура зберігання: від -20° до 60°C Відносна вологість повітря під час експлуатації: від 20% до 80%

540,3 (Ш) x 375,0-495,0 (В) x 234,0 (Г) мм Маса (нетто) 4,30 Кг (нетто) Механічні характеристики Нахил: від -5° до +25° Обертання: +/-360° Регулювання висоти: 120 mm Колонка: +/-90° Знімна підставка ніжки: Так Зовнішні засоби керування Перемикач/кнопки Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2

Контрастність Зменшення синього світла Підсилення чорного ACM HDR Суперрізкість

Простору Кольорів Режим відтінків сірого Відтінок 6 осей Насичення 6 осей

FreeSync Premium VRB Частота оновлення Наднизька затримка

Автоматичний вибір джерела Широкий режим Призначення гарячих клавіш DDC/CI Рівень чорного HDMI Режим швидкого запуску
