XFA243YS - Monitör ACER - Ücretsiz kullanım kılavuzu

Ürün Türü	LCD Monitör
Marka	Acer
Model	XFA243YS
Ekran Boyutu	23,8 inç (60 cm)
Panel Türü	VA
Maksimum Çözünürlük	1920 × 1080 @ 165 Hz
Parlaklık	250 cd/m² (tipik)
Kontrast	10000000:1 maks. (ACM)
Tepki Süresi	1 ms (VRB)
Görüş Açısı	178° yatay / 178° dikey (CR=10)
Gösterilen Renkler	16,7 milyon
Dikey Frekans	48 - 165 Hz
Giriş Konnektörleri	HDMI (isteğe bağlı), DP (isteğe bağlı), VGA (isteğe bağlı), USB Type-C (isteğe bağlı)
Dahili Hoparlörler	2 W × 2 (isteğe bağlı)
Güç Tüketimi (açık)	21 W (tipik)
Güç Tüketimi (bekleme)	0,5 W (tipik)
Güç Kaynağı	100-240 V ~ 50/60 Hz
Boyutlar (G × Y × D)	540,3 × 375,0-495,0 × 234,0 mm
Net Ağırlık	4,30 kg
Yükseklik Ayarı	120 mm
Eğim	-5° ila +25°
Döndürme / Pivot	±360° / ±90°
Çıkarılabilir Ayak	Evet
Bakım ve Temizlik	Hafif nemli, yumuşak bir bezle silin, çözücü kullanmayın. Sıvıyı doğrudan ekrana püskürtmeyin. Amonyak veya alkol bazlı temizleyicilerden kaçının.
Güvenlik	Yağmura, neme veya güneşe maruz bırakmayın. Kasayı açmayın veya kendiniz onarmaya çalışmayın. Kablo hasarlıysa veya içeri sıvı sızmışsa hemen fişi çekin.
Çalışma Sıcaklığı	0 °C ila 40 °C
Depolama Sıcaklığı	-20 °C ila 60 °C

Sık sorulan sorular - XFA243YS ACER

Acer XFA243YS monitörün ekranı nasıl temizlenir?

Monitörü kapatın ve fişini çekin. Çözücü içermeyen bir temizlik solüsyonu ile hafif nemlendirilmiş yumuşak bir bez kullanın. Asla sıvıyı doğrudan ekrana veya kasaya püskürtmeyin. Amonyak veya alkol bazlı ürünlerden kaçının.

Maksimum çözünürlük ve yenileme hızı nedir?

Maksimum çözünürlük 1920 × 1080 pikseldir ve yenileme hızı HDMI veya DisplayPort üzerinden 165 Hz'e kadar çıkar.

Monitörün yüksekliği ve eğimi nasıl ayarlanır?

Monitör 120 mm yükseklik ayarı, -5° ila +25° eğim, ±360° döndürme ve ±90° pivot sunar. Açıyı ayarlamak için ekranın altındaki kontrolleri kullanın.

Monitörle birlikte hangi kablolar veriliyor?

Verilen kablolar bölgeye göre değişebilir. Genellikle bir HDMI veya DisplayPort kablosu dahildir. Kesin aksesuarlar için ambalaj içeriğine bakın.

FreeSync Premium modu nasıl etkinleştirilir?

Monitör FreeSync Premium'ı destekler. Etkinleştirmek için navigasyon düğmesiyle OSD (Ekran Üstü Menü) menüsüne girin, 'FreeSync' seçeneğini bulun ve 'Açık' olarak ayarlayın. Ekran kartınızın uyumlu olduğundan emin olun.

Monitör hiç görüntü göstermiyorsa ne yapmalıyım?

Güç kablosunun takılı olduğunu ve güç düğmesinin açık olduğunu (mavi ışık) kontrol edin. Video kablosunun PC'ye ve monitöre doğru şekilde bağlandığından emin olun. 'Giriş' düğmesiyle giriş kaynağını değiştirmeyi deneyin.

Monitör VESA ile uyumlu mu?

Evet, monitör VESA braketleriyle uyumludur. Ayak çıkarılabilir. VESA 100×100 mm montaj deliklerini kullanın (kesin boyutlar için kılavuza bakın).

Göz yorgunluğu nasıl azaltılır?

Monitör Titreşimsiz ve Düşük Mavi Işık gibi işlevler sunar. Yorgunluğu azaltmak için bu seçenekleri OSD menüsünde etkinleştirin. Ayrıca parlaklık ve kontrastı ayarlayabilirsiniz.

Bekleme modunda güç tüketimi nedir?

Bekleme modunda güç tüketimi tipik olarak 0,5 W, kapalı modda ise 0,3 W'tır. Enerji tasarrufu için monitörü uzun süre kullanmayacaksanız fişini çekin.

Kullanım kılavuzunu nereden indirebilirim?

Kullanım kılavuzu Acer'ın resmi web sitesinden indirilebilir. Destek bölümünden modeliniz XFA243YS'i arayın. Ayrıca ambalajın üzerindeki QR kodunu tarayabilirsiniz.

KULLANIM KILAVUZU XFA243YS ACER

Önemll Güvenlik talimatlari

Lutfen asagidaki talimatlari dikkatice okuyun.

1. LCD ekranin temizlenmesi: once kullandiginiz guc adaptorunun, bolgenizin elektrik standartlarini kariladigindan emin olun.
2. LCD monitor kapatin veyaGPC adaptorunu prizden cekin.
3. Beze solventsiz bir temizleme solusyonu sikarak ekrani nazik sekilde silin.
4. Ekranin uzerine veya icine ya da kasasa asla sivi dokmeyin.
   LCD monitornde veya kasasinda hiqbir amonyak veya alkol bazli temizleyiciler kullanmayin.

5. Acer, herhangi bir amonyak veya alkol bazli temizlik maddelerinin kullanimindan kaynaklanan hasarlardan sorumlu olmayacaktir.

6. LCD ekrani pencerenin yakinina koymayin. Yagmur, nem veya dokudan gelen gunes iigina maruz birakilmasi cihazin ciddi sekilde zarar gormesine neden olabilir.

7. LCD ekraninin üzerine bastirmayin. Asiri derecede gülü sekilde bastirilmasi ekranda kalici zararlara neden olabilir.

8. Monitor kasaini dokmeyin vya cihazi kendiniz onarmaya calismayin. Tum bakim isleri, yetkili bir teknisyen tarafindan gerekleşirilmelidir.
9. LCD ekrani, -20°C ile 60°C (-4°F ile 140°F)arasinda bir sicakliga sahip odada muhafaza edin. LCD ekran, bu sicaklik araliclarinin disinda ki bir sicaklikta muhafaza edilirse kalici hasar meydana gelebilir.

10. Asagidaki durumlarda hemen monitorun guc adaptorun prizden cekerek yetkili bir teknisyene danisin:

11. Monitör ile bilgisayararasindaki sinyal kablosu yipranmissa veya hasar gormüsse.
    LCD ekrana sivi doklumse veya ekran yagmura maruz kalmissa.

12. LCD monitor veya kasa hasar gormusse.

Monitorayaginin takilmasi

1. Monitor ayagini paketinden cikararak diz bir zemine koyun.
2. Monitoru ambalajindan cikarin.

3. Monitorstantkolunayaga takin.

4. Ayagin, monitor stant koluna oturdugundan emin olun. (Sadece bazimodellerde)
   Kolu ekrana sabitlemek üzere siyah vidayi cevirmek icin bir tornavida kullanin. (Sadece bazimodellerde)

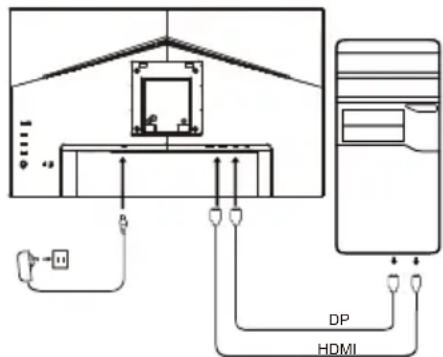

Monitorunüz bilgisayariniza baglayin

1. Bilgisayarinizi kapatin ve elektrik kablosunu prizden减免
2. 2-1 Görtü Kablosunn Takilmasi

a. Hem monitor hem de bilgisayarin KAPALI oldugundan emin olun.
b. VGA kablosunu bilgisayara baglayin. (istege baght)

2-2 HDMI Kablosunu Baglayin (Sadece HDMI girisi model) (istege bagli)

a. Hem monitor hem de bilgisayarin KAPALI oldugundan emin olun.
b. HDMI kablosunu bilgisayara baglayin.

2-3 DP Kablosunu Baglayin (Sadece DP girişi model) (isteğe baglı)

a. Hem monitor hem de bilgisayarin KAPALI oldugundan emin olun.
b. DP kablosunu bilgisayara baglayin.

1. Ses kablosunu takin (sadece ses girisi modeller) (istege baghi)
2. USB Type C Kablosunu (sadece USB Type C girisi model) (istege baghi)
3. Monitor guc kablosunu monitorr un arkasindaki guc portuna takin.
4. Bilgisayarinizin ve monitorunuzun guc kablorini yakindaki bir elektrik przyzine takin.
5. Guc Kapali USB sarj fonksiyonunu etkinlestirmek/devre di siri birakmak icin Guc Kapali USB sarj ACIK/KAPALI secenegini segin. (istege baglt)

- Not: Monitör uzerindeki		sokellerin yeri ve adlan, monitor modeline güredehyegröslikk Gösterebilir ve bazı sokeller bazi modellerdbulunmay bilir.
HDMI (isteğe bögli)	(isteğe bögli)
VGA IN (isteğe bögli) USB	(isteğe bögli)
AUDIO IN (isteğe bögli) DF	(isteğe bögli)
AUDIO OUT (isteğe bögli)	USB Type C(isteğe bögli)

Harcl kumanda dugmelerl

Numara Üğe Açıklama
1	Güçduğmesi/göstergesi	Monitoru açar/kapatır. Mavi, açıkoldugu n Güsterir. Kehribar rengi,beklemegüç tasarrufu modundaoldugu n Güsterir.
2 Kisayol 1, 2 duğmeleri		Kullanı tanımlı kisayol,islevinietkinleşirmek icin basın.
3 Giris duğmesi		Giriş kaynak;lariarasında geleş yapmak icin basın.
4	Gezinme/Tamamduğmesi	OSD menüsunu etkinleşirmek icinbasın ve arından istenilergulamak üzere)yönlendirme tuşularak kullanı. Seçim girmek icintekrar basın.

Düzenleyici ve güvenlik bildirimleri

FCC bildirimi

Bu cihaz FCC kurllarin 15. Bolum uyarinca, B Sinifi sayisal cihaz sinirlarina gore test edilmi olup bu sinirlara uydugu gorulmstur. Bu sinirlar, cihaz bir yerleim bolgesine kuruldugunda zararl parazitlere karsi uygun koruma saqlamak uzere tasaranmistir. Bu cihaz, radyo frekansi enerjisi uretmekte, kullanmakta ve yaya bilmekte olup talimatlara gore kurulmadigi ve kullanilmadigi takdirde telsiz iletisimde parazite neden olabilir.

Ancak bu husus, belirli bir montajda parazit meydana gelmeyecegi anlamina gelmez. Cihaz, radyo ve televizyon yayinnda parazite neden oluyorsa (anahtarlama tertibati ile beilirenebilir) kullanicinin paraziti yok etmek icin asagidaki bir veya birkac onlemi almalidir:

• Alici antenin yonunu veya konumunu yeniden ayarlayin.
  Cihaz ile ali ciarasindaki mesafeyi artirin.
  Cihazin elektik kablosunu, alcincin takili oldugu elektrik prizinden farkli bir prize takin.
  Yardim icin saticiniza veya deneyimli bir radyo/TV teknisyinen danisin.

Not

Monitorunuzun zarar gormesini onlemek icin standindan tutarak kalirmayin.

Not:blendajikablo

Baska bilgisayarlara olan tum baglantilar, EMC yonetmeligine uyum icin blendajl kabolarla yapilmalidir.

Not: cevre birimleri

Sadece Sinif B limitlerini karsilayan onayi cevre birimleri (giris/cikis cihazlar, terminaller, yazicilar vb.) cihaza baglanmaldir. Onayl olmayan cevre birimlerinin kullanIması telsiz ve televizyon yanilarinda parazite neden olabilir.

Not

Uretici tarafindan aik bir sekilde onaylanmamis degisiklik vya modifikasyonlar kullanin bu urunu calistirma yetkisi geersiz kilabilir.

Calisma Kosullari

Bu aygit FCC Kurallari Bolum 15'e uygundur. Kullanim, asagidaki iki sarta baglidir: (1) bu cihaz, zararli parazite neden olmamaldir ve (2) istenmeyen islemlerin neden olduklar dahil alinan tum paraziti kabul edebilir.

"Atik Elektrikli ve Elektronik Ürünlerin Geri Donusümü ve Bertarafınin Yonetimine iliskin Düzenlemeler" hakkında açıklayüncü not

Gezegenimize daha iyi bakmak icin, kullanici artic bu urune ihtiya duymadiginda veya urun kullanim omrun tamamladi gnda lufen elektrikli ve elektronik urun atiklarin geri donusum ile ilgili ulusal yasalara ve duzenlemelere uyun ve ulusal olarak taninan geri donusum niteliklerine sahip yerel ureticiler araciligiyla geri donusturun.

AB ev kullaniciari için atik cihazlarin elden Çikarilmasi

Urunun vya paketinin uzerinde bulunan bu sembol, urunun diger evsel atiklarla birlikte atilmaması gerektigini gostermektedir. Kullanilmis cihazlar atarken, kullanilmis elektrikli ve elektronik cihazlar geri donusturen bir toplama noktasina getirmek sizin sorumluluugunuzdur. Kullanilmis cihazlaratilma sirasinda ayr olarak toplanmasi ve geridonusturulmesiDOG kalnaklarin korunmasina yardimci olur, insan sagliginci vecevreyi koruyacak sekilde geridonusturilmelerini saglar. Kullanilmis cihazlar icin geridonusturme noktalarile ilgili daha fazla bilgi icin lufen bolgesel sehir ofisinize, evsel atiklarin elden ickarilmasiya igili servise vya urunu satin aldiginiz saticiniza danisin.

CE uygunluk beyani

Acer Inc., bu LCD monitor 2014/30/EU EMC Direktifi, 2014/35/EU Düşuk Voltaj Direktifi ve 2011/65/EU RoHS Direktifi ile erjyile ilgili ürün icin Çevreci tasarim gereklilklerinin belirlenmesi icin bir Çerçeve olusturulması konusundaki 2009/125/EC Direktifinin temel gerekliliklerine ve diger ilgili hülümlerine uygün oludgün buyan eder.

Acer monitor, elektronik cihazlardan elde edilen bilgilerin video ve gorsel olarak goruntulenmesi icin tasarlanmistir.

ÖZELLIKLER

LCD Paneli	Sürücü sistemi TFT Renkli LCD
	Boyut 23,8°G (60 cm)
	Piksel Araliği 0,275 mm (Y) × 0,275 mm (D)
	Parlaklik 250 cd/m	2 (Genellikle)
	Kontrast 100.000.000:1 Maks (ACM)
	Gömş Açın 178° (Y) 178° (D) (CR=10)
	Tepki Suresi 1 ms (VRB)
	Panel Tipi VA
	Y-Frekans	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	D-Frekans	HDMI: 48 - 165 HzDP: 48 - 165 Hz
Ekran Renkleri 16,7 M Renk
Noktali Saat		HDMI: 393,092 MHzDP: 393,092 MHz
Maksimum Çozünurlük		HDMI: 1920×1080 @ 165 HzDP: 1920×1080 @ 165 Hz
Tek ve Çalıstir VESA DDCCI/DDC2B
Güç Tüketimi	Açık Mod 21 W (Genellikle)
	Uyku Modu 0,5 W (Genellikle)
	Kapali Mod 0,3 W (Genellikle)
Girişi Bağlıaymiş		HDMI (Sadece HDMI Girişi Model) (Isteştebaugh)DP (Sadece DP Girişi Model) (Isteştebaugh)
Girişi Video Sinyali		HDMI (Sadece HDMI Girişi Model) (Isteştebaugh)DP (Sadece DP Girişi Model) (Isteştebaugh)
Hoparlörler 2 W x 2 (Sadece Ses Girişi Olan Model) (Isteştebaugh)
Maksimum Ekran Buyüklügü		Yatay: 527 mmDikey: 296 mm
Güç Kaynaya Gürlş: 100-240 V~ 50/60 Hz
Çevresel Konular		Çalısma Sıcakkı: 0° ila 40°CDepolama Sıcakkı: -20° ila 60°CÇalısma Nemi: %20 ila %80
Boyutlar		540,3 (G) x 375,0-495,0 (Y) x 234,0 (D) mm
Ağırlik (Net Aşkılcı)		4,30 Kg (net)
Mekanik Özellikler		Eğim: -5° ila +25°Dönme: +/-360°Yükbeklik ayar: 120 mmEksen: +/-90°Çınarilabilir ayak standi: Evet
Harici Denetimler	Anahtarlar/Düşmeler	GüçduğmesiKisayol tuşu 1Kisayol tuşu 2
	İselvler	ParlaklikKontrastDüzgün Mavi ilekSiyah GüçlendirACMHDRSuper KeskinlikGamaRenk SıcakkıModilarRenk AlaniGri Tonlama Modu6 eks. Ton6 eks. Doygun.Ses SeviyesiSessizAsınlıHzFreeSync PremiumVRB
Teknik özelikler, modele ve/veya bölgye,göre değisiklik,gösterir.

Resmi Acer destek sitesinde, Acer urununüze yonelik kilavuzlar ve diger belgeleri bulun.
