Tip produs	Monitor LCD
Marcă	Acer
Model	XFA243YS
Dimensiune ecran	23,8 inci (60 cm)
Tip panou	VA
Rezoluție maximă	1920 × 1080 @ 165 Hz
Luminozitate	250 cd/m² (tipic)
Contrast	10000000:1 max. (ACM)
Timp de răspuns	1 ms (VRB)
Unghi de vizualizare	178° orizontal / 178° vertical (CR=10)
Culori afișate	16,7 milioane
Frecvență verticală	48 - 165 Hz
Conectori de intrare	HDMI (opțional), DP (opțional), VGA (opțional), USB Type-C (opțional)
Difuzoare integrate	2 W × 2 (opțional)
Consum electric (pornit)	21 W (tipic)
Consum electric (standby)	0,5 W (tipic)
Alimentare	100-240 V ~ 50/60 Hz
Dimensiuni (L × Î × A)	540,3 × 375,0-495,0 × 234,0 mm
Greutate netă	4,30 kg
Reglaj înălțime	120 mm
Înclinare	-5° până la +25°
Rotație / Pivotare	±360° / ±90°
Picior detașabil	Da
Întreținere și curățare	Ștergeți cu o cârpă moale ușor umedă, fără solvent. Nu pulverizați lichid direct pe ecran. Evitați substanțele de curățare pe bază de amoniac sau alcool.
Siguranță	Nu expuneți la ploaie, umiditate sau soare. Nu deschideți carcasa și nu încercați să reparați singur. Deconectați imediat dacă cablul este deteriorat sau dacă a pătruns lichid.
Temperatură de funcționare	0 °C până la 40 °C
Temperatură de depozitare	-20 °C până la 60 °C

Întrebări frecvente - XFA243YS ACER

Cum să curăț ecranul monitorului Acer XFA243YS?

Opriți și deconectați monitorul. Utilizați o cârpă moale ușor umedă cu o soluție de curățare fără solvent. Nu pulverizați niciodată lichid direct pe ecran sau pe carcasă. Evitați produsele pe bază de amoniac sau alcool.

Care este rezoluția maximă și rata de reîmprospătare?

Rezoluția maximă este de 1920 × 1080 pixeli cu o rată de reîmprospătare de până la 165 Hz prin HDMI sau DisplayPort.

Cum să reglez înălțimea și înclinarea monitorului?

Monitorul oferă un reglaj pe înălțime de 120 mm, o înclinare de -5° până la +25°, o rotație de ±360° și o pivotare de ±90°. Utilizați comenzile situate sub ecran pentru a ajusta unghiul.

Ce cabluri sunt furnizate cu monitorul?

Cablurile furnizate pot varia în funcție de regiune. De obicei, un cablu HDMI sau DisplayPort este inclus. Consultați conținutul ambalajului pentru accesoriile exacte.

Cum să activez modul FreeSync Premium?

Monitorul suportă FreeSync Premium. Pentru a-l activa, accesați meniul OSD (On-Screen Display) prin butonul de navigare, găsiți opțiunea 'FreeSync' și setați-o pe 'On'. Asigurați-vă că placa dvs. grafică este compatibilă.

Ce să fac dacă monitorul nu afișează nicio imagine?

Verificați dacă cablul de alimentare este conectat și că butonul de pornire este aprins (led albastru). Asigurați-vă că cablul video este conectat corect la PC și la monitor. Încercați să schimbați sursa de intrare cu butonul 'Intrare'.

Monitorul este compatibil VESA?

Da, monitorul este compatibil cu suporturile VESA. Piciorul este detașabil. Utilizați găurile de montare VESA 100×100 mm (verificați în manual pentru dimensiunile exacte).

Cum să reduc oboseala oculară?

Monitorul oferă funcții precum Flicker-less și Low Blue Light. Activați aceste opțiuni în meniul OSD pentru a reduce oboseala. Puteți ajusta și luminozitatea și contrastul.

Care este consumul electric în standby?

Consumul în modul standby este de obicei de 0,5 W, iar în modul oprit de 0,3 W. Pentru a economisi energie, deconectați monitorul dacă nu este utilizat pentru o perioadă lungă.

De unde pot descărca manualul de utilizare?

Manualul de utilizare poate fi descărcat de pe site-ul oficial Acer. Căutați modelul dvs. XFA243YS în secțiunea de suport. Puteți scana și codul QR prezent pe ambalaj.

MANUAL DE UTILIZARE XFA243YS ACER

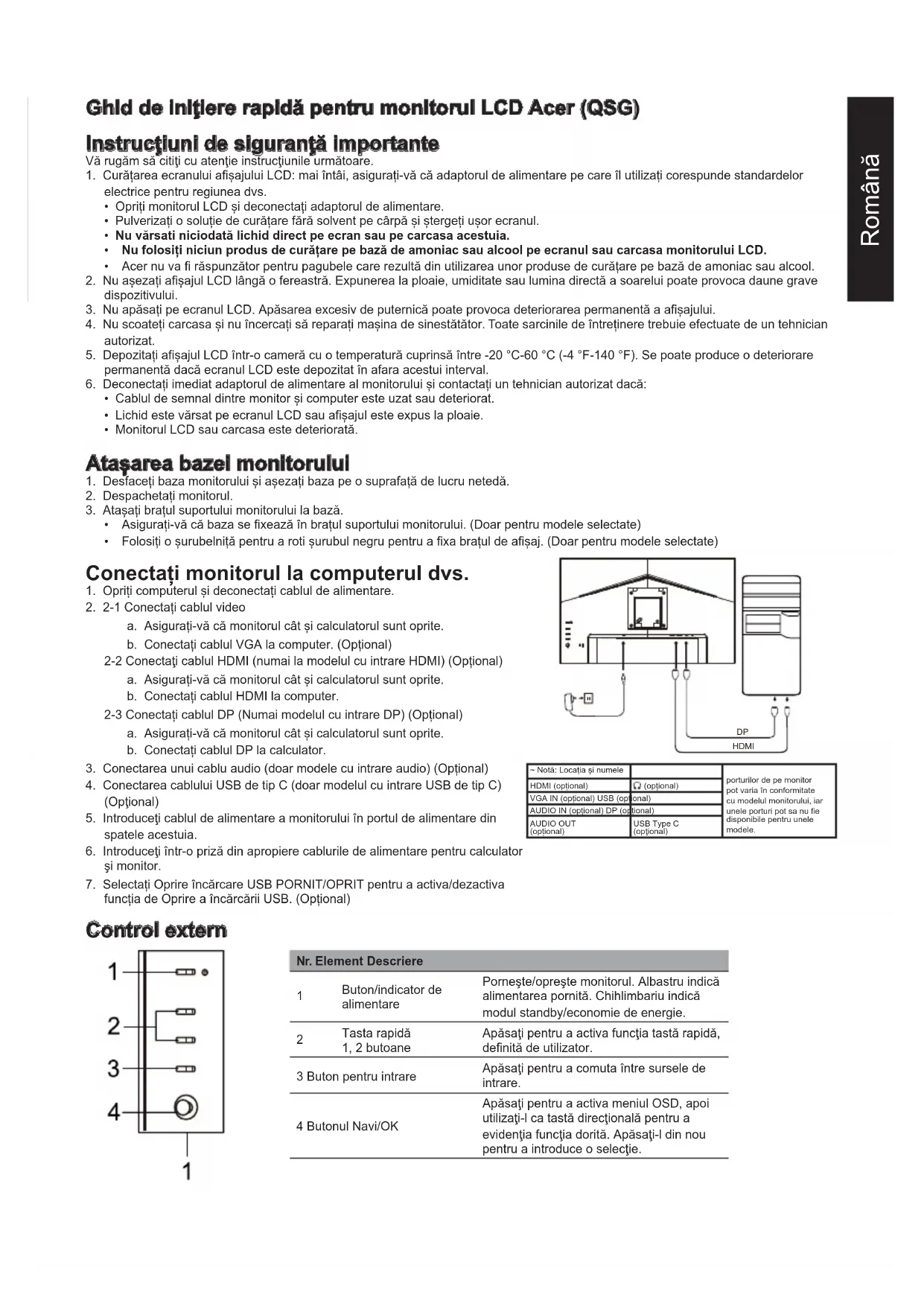

Ghld de Inlilere rapida pentru monitorul LCD Acer (QSG)

Instruetiuni de siguranta Importante

Và rugam sa cititi cu atentie instructiunile urmatoare.

1. Curatarea ecranului afisajului LCD: mai intai, asigurati-va ca adaptorul de alimentare pe care il utilizi corespunde standardelor eletrice pentru regiunea dvs.

2. Opriti monitorul LCD si deconnectati adaptorul de alimentare.

3. Pulverizati o solutie de curatare fara solvent pe capa s stergei uor ecranul.

4. Nu vãrsati niciodata lichid direct pe ecran sau pe carcasa acestua.

5. Nu folositi niciun produs de curătare pe bază de amoniac sau alcool pe ecranul sau carcasa monitorului LCD.

6. Acer nu va fi raspunzator pentru pagubele care rezultă din utilizarea unor produse de curătare pe bază de amoniac Sau alcohol.

7. Nu asezati afisajul LCD langa o fereastr. Expunerea la ploie, umiditate sau lumina directa a soarelui poate provoca daune grave dispositivului.

8. Nu apasati pe ecranul LCD. Apasarea excessiv de puternica poate provoca deteriorarea permanenta a afisajului.
9. Nu scoatei carcasa si nu incercati sa reparati masina de sinestatator. Toate sarcinile de intretinere trebuie efectuate de un tehnician autorizat.
10. Depozitati afisajul LCD intr-o camera cu o temperatura cuprinsa intre -20 °C-60 °C (-4 °F-140 °F). Se poate produce o deteriorare permanenta dacá ecranul LCD este depozitat in afara acestui interval.
11. Deconnectati imediat adaptorul de alimentare al monitorului si contactati un tehnician autorizat daca:

Cablul de semnal dentre monitor si computer este uzat pau deteriorat.
- Lichid este vãrsat pe ecranul LCD sau afisajul este expus la ploaie.
Monitorul LCD sau carca sae este deteriorata.

Ataşa bazel monitorulul

1. Desfaceti baza monitorului si asezati baza pe o suprafata de lucru netedă.
2. Despatcheti monitorul.
3. Atasaftbratul suportului monitorului la bază.
4. Asigurat-vá cã baza se fixeazá in bratul suportului monitorului. (Doar pentru modele selectate)
5. Folosi o surubelnita pentru a roti surubul negru pentru a fixa bratul de afisaj. (Doar pentru modele selectate)

Conectati monitorul la computerul dvs.

1. Opriti computerul si deconecta cablul de alimentare.
2. 2-1 Conectati cabul video

a. Asigurat-vacamonitorulcata calculatorul sunt oprit.
b. Conectati cabul VGA la computer. (Optional)

2-2 Conectaçi cablul HDMI (numai la modelul cu intrare HDMI) (Optional)

a. Asigurat-vacamonitorulcatsi calculatorusuntoprite.
b. Conectati cablul HDMI la computer.

2-3 Conecta cablul DP (Numai modelul cu intrare DP) (Optional)

a. Asigurati-vá cā monitorul CAT si calculatorul sunt oprime.
b. Conectati cablul DP la calculator.

1. Conectarea unui cablu audio (doar modele cu intrare audio) (Optional)
2. Conectarea cablului USB de tip C (doar modelul cu intrare USB de tip C) (Optional)
3. Introduci cablul de alimentare a monitorului in portul de alimentare din spatele acestuia.
4. Introduceti intr-o priză din apropiere caburile de alimentare pentru calculator si monitor.
5. Selectati Oprire incarcare USB PORNIT/OPRIT pentru a activa/dezactiva functia de Oprire a incarcarii USB. (Optional)

- Notă: Locăța și numele		porturilor de pe monitor pot varia in conformitate cu modelul monitorului, iar unele porturi pot sa nu fie disponibile pentru unele modal.
HDMI (optional)	(optional)
VGA IN (optional) USB (optional)
AUDIO IN (optional) DP (optional)
AUDIO OUT (optional)	USB Type C (optional)

Control extern

Nr. Element Descriere
1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energia.
2	Tasta rapidă 1, 2 butoane	Apăsași pentru a activă functă tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsași pentru a comuta înțre sursele de intrare.
4	Butonul Navi/OK	Apăsași pentru a activa meniul OSD, apoi utilizuși-1 ca tastă direcțională pentru a evidenția functă dorita. Apăsași-1 din nou pentru a introduce o seleției.

Declarati de reglementare si siguranta

Declaratie FCC

Acest echipament a fost testat si s-a dovedit ca respecta limitele pentru un dispositiv digital din clasa B, in conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protectie rezonabila impotrivla interferentelor daunatoare atunci cand echipamentul este instalat intr-o zona rezidentiala. Acest echipament generază, utilizează si poate radia energia de freventa radio si, dacă nu este instalat si utilizat in conformitate cu instructiunile, poate provoca interferente la comunicațile radio.

Cu toate acestea, nu exista nicio garantei ca interferente nu va aparea intr-o anumit installation. Dac Dispositivul provoac aferente la receptia radio sau TV (care poate fi determinata de aparatul de comanda), utilizatorului i se recomanda sa ia una sau mai multe dentre urmatoarele masuri pentru a elimina interferente:

• Reajustati directa sau poziţia antenei receptorului.
• Mariti distanta dentre disposizitiv si receptor.
• Conecta alimentarea dispositivului la o przy diferita de circuitul la care este conectat receptorul.
• Contacta distribuitorul Sau un tehnician radio/TV cu experientă pentru ajutor.

Notă

Pentru a preveni deteriorarea monitorului, nu-l ridicati folosind suportul.

Notă: cablu ecranat

Toate conexiunile la alte dispositive de calcul trebuie sa fe prin cabluri ecranate pentru a respecta reglementarile EMC.

Notă: periferice

Doar perifericle certificate (dispositive de intrare / iesire, terminale, imprimante etc.) care respecta limitele clasei B trebuie conectate la dispositiv. Utilizarea perifericelor necertificate poate provoca interferente la receptia radio si televiziune.

Notă

Orice schimbäri sau modificāri neaprobate in mod expres de câtre producător ar putea anula autoritatea utilizatorului de a opera acest produs.

Acest dispositiv se conformeaza Parti a 15-a Reglementarilor FCC. Utilizarea este supusă urmatoarelor doua condiţii: (1) acest dispositiv nu poate provoca interferente dăunatoareși (2) acest dispositiv trebuie să fie capabil să accepte orice interferența primită, inclusiv interferente care pot provoca functiñari nedorite.

Notă: Utilizatori din Canada

CANICES-003(B)/NMB-003(B)

Notă explicativă referitoare la „Regulamentele privind gestionarea deşeurilor de reciclareși eliminare a produselor electriceși electronice"

Pentru o mai bună ingrijire si protejare a planetei noastre, atunci candutilizatorul nu mai are nevoie de acest produs sa la sfarsitul duratei de utilizare a produsului, va rugam sa respectati legile si reglementarile nationale privind recicarea deseurilor de produse eletrice si electronice si sa-l reciclati prin intermediul producatorilor locali cu recunoasterea nationala a calificarilor de reciclare.

Abandonarea deseurilor de echipamente pentru UTILizatori casnici din UE

Acest simbol pe produs sae pe ambajul sau indicac faptul că produsul nu trebuie aruncat cu alte deseuri menajere. Atunci cand aruncați dispositivele folosite, estre responsabilitatea dvs. sa-l aduceți intr-un punct de colectare care recilează echipamentele elecrice si electronice folosite. Colectarea separata si reciclarea dispositivelor folosite in momentul eliminarii ajută la conservarea resurselor naturale si asigură reciclarea lor intr-o manieră care protejează sanătatea umana si mediul inconjurator. Pentru mai multe informaticii despre punctele de reciclare pentru dispositivele utilize, va rugam sa contactati biroul local al orasului, serviciul de eliminare a deseurilor menajere sau magazinul de unde ati achizitionat produsul.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declarar c a acest monitor LCD respeci te esentiale s alte dispositi relevante din Direcva EMC 2014/30/UE, Directiva privind joasa tensiune 2014/35/UE si Direcva RoHS 2011/65/UE si Direcva 2009/125/CE in ceea ce priveste stabilirea unui cadru pentru stabilirea cerintelor in materie de proiectare ecologica pentru produsul energetic.

Monitorul Acer este destinat pentru afisarea video si vizuală a informatților obținite de pe dispositivele electronic.

SPECIFICATII

Panou LCD	Sistem de actionare LCD	TFT color
	Dimensiune 23,8"W (60 cm)
	Pas pixweli 0,275 mm (H) × 0,275 mm (V)
	Luminozitate 250 cd/m	2 (tipic)
	Contrast 100.000.000:1 Max (ACM)
	Unghi vizualizabil 178° (H) 178° (V) (CR=10)
	Timp de räspuns 1ms(VRB)
	Tip panou VA
	Frecventa H (oriz.)	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Frecventa V (vert.)	HDMI: 48 - 165 HzDP: 48 - 165 Hz
Culori afișate Culori 16,7M
Ceas punct		HDMI: 393,092 MHzDP: 393,092 MHz
Rezolutiție maximă		HDMI: 1920×1080 @ 165 HzDP: 1920×1080 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Consum de energia	Mod pornit 21 W (tipic)
	Modul Repaus 0,5 W (tipc)
	Modul Oprit 0,3 W (tipic)
Conector de intrare		HDMI (doar model cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Semnal video intrare		HDMI (doar model cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Difuzoare 2W x 2 (Doar modelulul cu intrare audio) (optional)
Dimensiune maximă ecran		Horizontal: 527 mmVertical: 296 mm
Sursă de alimentare INTRARE: 100-240 V ~ 50/60 Hz
Considerații de mediu		Temperatură de functiorare: de la 0° la 40°CTemperatura de depositate: de la -20° la 60°CUmiditate în stare de functiorare: de la 20% la 80%
Dimensiuni		540,3 (L) x 375,0-495,0 (H) x 234,0 (D) mm
Greunate (netă)		4,30 Kg (net)
Specificatiile mecanismului		Încinarere: de la -5° la +25°Rotire: +/-360°Reglare pe înlăjme: 120 mmPivotare: +/-90°Suport cu picior detașabil: Da
Controale externe	Comutator/Butoane	Buton de alimentareTastă fierbinte 1Tastă fierbinte 2IntrareMeniu/Navi/OK
	Functii	LuminozitateContrastLumină albastră scăzutăIntensificare albastruACMHDRSuper claritateGammaTemperatură culoareModuriSpatiul deculoareMod scață griNuță pe 6 axeSaturație pe 6 axeVolumInchide sunetulEpuizareFreeSync PremiumVRB
Specifications variază în functie de model și/sau de reqiune.

Puteti gasi manuale si alte documente pentru produsul dvs. Acer pe site-ul web oficial de asistentă Acer.

PbkoBocBo 3a 6bp3a hactpoika Ha LCD moHITop Acer

BaxHH INHcTpkykUnn 3a 6e3oNaCHOCT

MOn, npOyeTe BHNMaTeLNo CneHnTe NHCtpyKuN.

1. NocTBAHe Ha ekpaHa HA LCD nCnIe: IIpBO ce yBepTe, Ye 3axpaHbAunr aanTp, KOTo n3non3BaTe, cBbnaDa CcCTaHdaptnte 3a eNektpnueCTBO B perMoHa.

2. 13KJIIOHcTe LCD MOHITOPa n H3BaTe OT 5eNceNa 3axpaHbAun aanTep.

3. HanpbckaTe Kbpna C NouchTaU npenapat 6e3 pa3TbOpntEn N BHMaTeHNO 36bpweTe ekpaHa.

4. HnKora He pa3nBaIe TeuHocTn no ekpaHa nIIN Bbpxy Kopnyca My.
   He n3no3BaIte noHcTbaun npenapatn Ha oCHOBaTa Ha aMOHk uNn cnprt Bbpxy LCD ekpaHa uNn Kopnyca.

5. Acer He HocrT OTROBOPHOCT 3a NOBpeIN, IbNkaUcN Ce Ha n3NON3BaHe Ha IpenapATn HA OCHOBATA Ha aMOHKe IN CNPT.

6. He nocTabaTe LCD ekpana B 6n30ct do npo3opeu. H3naHrTo Ha DbX, Bnra HnH enocpeCTBeHa CbHueBa CBtMaHO MAKe Da DoBeDo cepno3Hn NobpeDn B yCTPOCTBOTO.

7. He npntnckaTe LCD ekpHa. Tbbpde cnHnT HaTnCK MoKe Da npuHn NoCToHHN NOBpeDn Ha DCnJIeA.
8. He oTcpaHraBaiTe KOpnyca H He npabete OOnTu Da peMOHTnpate camu ypea. BcnKn 3aJaun no nOndpbjKkata Tpr6Ba da ce N3BbPWBat OT YNbJHOMOSeHn TEXHnI.
   5.CbxaHraBaTe LCD dncnneB nomeeHne c TempepaTpaMe kdy -20°C-60°C (-4°F-140°F).Ako cbxpaHbaTe LCD dncnne npu yCIOBn H3BbN IOOCOeHn TEMpeaTpeH dnaHa3OH, e Bb3MOXHO Bb3NKBaHe Ha NOCTOHN HOBpeDa B Hero.
9. 13KIOUeTe He3a6abHbO 3axpaHbAunna aDantep Ha MOHITopa n Ce CbbpxKe T yNbIHOOMoJeH TexHNK, aKO:

CunHnHnT KabeMexdy MoHToPa N KomNIObpa e 3HOce Hnn NOBpeDeH.
- Pp n pa3niv Ha teuHoc Bbpxy LCD ducnner nn npn n3naheTo My HbBnHneTo Ha dbxq.
LCDMOHITOpbTnnnKanakbTe noBpeDeH.

PnKpenBaHe Ha OCHOBaTa Ha MOHITopa

1. Pa30nakOBaTe OCHOBaTa Ha MOHITopa I NaCTaBeTe Ha paBHa pa6Otha NOBbpxHOCT.
2. Pa3onakobaiTe MoHHTopa.

3. PnKpeNeTe cToKaTa Ha MOHtOpa KbM OCHOBaTa.

4. YbepeTe ce, Ye ochOBata e UpaKaHaNa B pAmOTO Ha CToiKaTaNa MoHInTopa. (cAmO 3a N36paHN MOnen)

5. 3nON3BaIeOTBepTKa, 3a Da 3aBbPNTe YepHnB BHT N da 3axBaHeTe paMOTo KbM DnCnIe. (cAmO 3a N36paHn MoDeH)

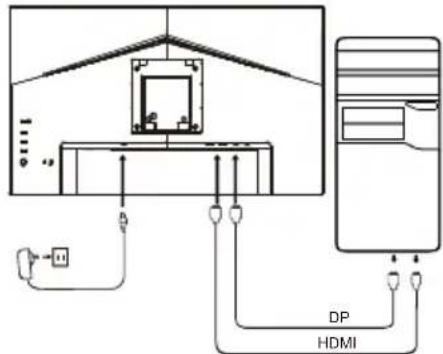

Cbbp3BaHe Ha MOHITopa KbM KOMNIOTp

1. N3KNHcyTe KOMNtBpa N3BaDeTe OT KOHTaKta 3axpaHbaunr enceJ.
2. 2-1 CbpxKe Te BnDeo Ka6ena

a. YBepeTe ce, Ye KaKTo MOHITOpbT, Taka N KOMNIOBpBc Ca N3KJIIOUeHN.
b. CbpxkTe VGA ka6eNa KbM KOMnHtbpa. (Onu)

2-2 CbpxteHDMIka6eJa (cAmo3a moedcnBxoHDMI) (Onuia

a. YBepeTe ce, Ye KaKTo MOHITOpbT, Taka N KOMNtBpBT ca N3KNIOUeHN.
b. CBpbxte HDMI ka6eJa KbM KOMnIOtbpa.

2-3 Cbbp3BaHe Ha DP ka6eJ (Camo 3a moJeI c DP-BxoJ) (OnuJy)

a. YBepete ce, Ye KaKTo MOHHTOpbT, Taka N KOMNIObTpBc Ca N3KNIOueHn
b. CbpxKeT DP Ka6eJa KbM KOMnIOTbpa.

3.Cbbp3BaHe ha ayDnO kaBEn (cAmo 3a MoDEni c ayDnO BxO) (Onu)
4. Cbpxe Te USB ka6ena Type C (cAmo npn moednn c BxoJ USB Type C) (Onu)
5. NocTabete 3axpaHbuaa Ka6eHa MoHITopa B 3axpaHbuaa npT OT 3aHaTa My CtpaHa.
6. BkIIOUeTe 3axpaHbauNTe Ka6eJIHa KOMNtBpa N MOHTopa B 6n3KJ eNEKTpueckn KOHTaKT.
7. 136epeTe ,BKI./N3KJI. Ha USB 3apeXaHe npn n3KnIOuBaHe", 3a da aKTbBpate/deakTbBpate fHyNTUra 3a 3apeXdahe npes USB npn n3knHuec bCToAHne (Onu)

~	3a6benekkja: MecToIoroKoJenHcTeNo H H M m e H o B a r h a T a H K O T A K T I Ne H A M O H T O P a e b 3 M O K H O d a B a r h p a r t B 3 a b c H M O C T O M O D E N O M y, a H N K O K O T A K T N e b b 3 M O K H O d a H e C e p r e p l a r a t p n p o n o p e d e n i n M o d e n i n
HDMI (onueta)
VGA IN (onueta) USB (onueta)
AUDIO IN (onueta) DP (onueta)
AUDIO OUT (onueta) USB Type C (onueta)

BbHWho ynpaBneHHe
