XZ242QP - Monitor ACER - Manual de utilizare gratuit

Marcă	Acer
Model	XZ242QP
Tip produs	Monitor LCD
Dimensiune ecran	23,6 inci (60 cm)
Rezoluție maximă	1920 x 1080 @ 144 Hz (HDMI2/DP)
Rată de reîmprospătare	Până la 144 Hz
Timp de răspuns	4 ms (GtG)
Tip panou	VA
Luminozitate	400 cd/m² (tipic)
Contrast	100 000 000:1 max (DCR)
Unghi de vizualizare	178° orizontal / 178° vertical
Conectivitate	2x HDMI, 1x DisplayPort, ieșire audio
Difuzoare integrate	2 x 3 W
Tehnologii	FreeSync, HDR, Light Blue, Black Boost, Punct de vizare
Dimensiuni (cu bază)	534 x 516-396 x 234 mm
Greutate netă	4,2 kg
Reglare în înălțime	120 mm ±5 mm
Înclinare	-5° la +25°
Rotire	360°
Alimentare	CC 12 V, 5 A (adaptor de rețea)
Consum (funcționare)	34 W (tipic)
Consum (standby)	0,5 W
Întreținere și curățare	Opriți, deconectați, utilizați o cârpă moale fără amoniac sau alcool
Siguranță	Nu deschideți, depozitați între -20°C și 60°C
Fixare pe perete	VESA (suport detașabil)

Întrebări frecvente - XZ242QP ACER

Cum curăț ecranul monitorului Acer XZ242QP?

Opriți monitorul și deconectați cablul de alimentare. Pulverizați o soluție de curățare fără solvenți pe o cârpă moale și ștergeți ușor ecranul. Nu utilizați niciodată produse pe bază de amoniac sau alcool.

Ce cabluri sunt incluse în cutie?

Monitorul este livrat cu un cablu de alimentare, un adaptor, un cablu HDMI (opțional), un cablu DisplayPort (opțional) și un ghid de pornire rapidă.

Cum activez tehnologia FreeSync?

FreeSync este disponibil prin porturile HDMI sau DP. Asigurați-vă că sursa grafică este compatibilă și activați opțiunea în meniul OSD al monitorului (sub Setări sau Joc). Aceasta ajustează dinamic rata de reîmprospătare pentru o experiență fluidă.

Care este rezoluția și rata maximă de reîmprospătare?

Rezoluția maximă este de 1920 x 1080 cu o rată de reîmprospătare de până la 144 Hz prin HDMI2 sau DisplayPort. Prin HDMI1, limita este de 120 Hz.

Cum reglez înălțimea monitorului?

Monitorul are o reglare pe înălțime de 120 mm ±5 mm. Trageți sau împingeți partea superioară a ecranului menținând baza pentru a ajusta înălțimea după preferințe.

Poate fi montat monitorul pe perete?

Da, suportul este detașabil (picior detașabil) și monitorul este compatibil cu suporturile de perete VESA. Consultați ghidul de pornire rapidă pentru instrucțiuni de demontare a piciorului.

Ce fac dacă după conectare nu apare nicio imagine?

Verificați dacă cablul de semnal (HDMI/DP) este conectat corect și monitorul este pornit. Asigurați-vă că sursa de intrare selectată corespunde portului utilizat (prin butonul de sursă din meniul OSD). Dacă problema persistă, reporniți computerul.

Care este consumul electric în standby?

Consumul în modul standby este de 0,5 W (tipic). În modul oprit, este de asemenea 0,5 W. Pentru a economisi și mai multă energie, deconectați adaptorul de rețea.

Cum curăț carcasa sau cadrul monitorului?

Utilizați o cârpă moale ușor umedă (apă) pentru a șterge cadrul și piciorul. Nu utilizați produși chimici agresivi, amoniac sau alcool. Evitați pătrunderea lichidului în orificii.

Unde găsesc manualul de utilizare complet?

Manualul complet este disponibil pentru descărcare gratuită în format PDF pe site-ul de suport Acer sau pe notice-facile.com. Conține 113 pagini care detaliază instalarea, setările OSD și specificațiile.

MANUAL DE UTILIZARE XZ242QP ACER

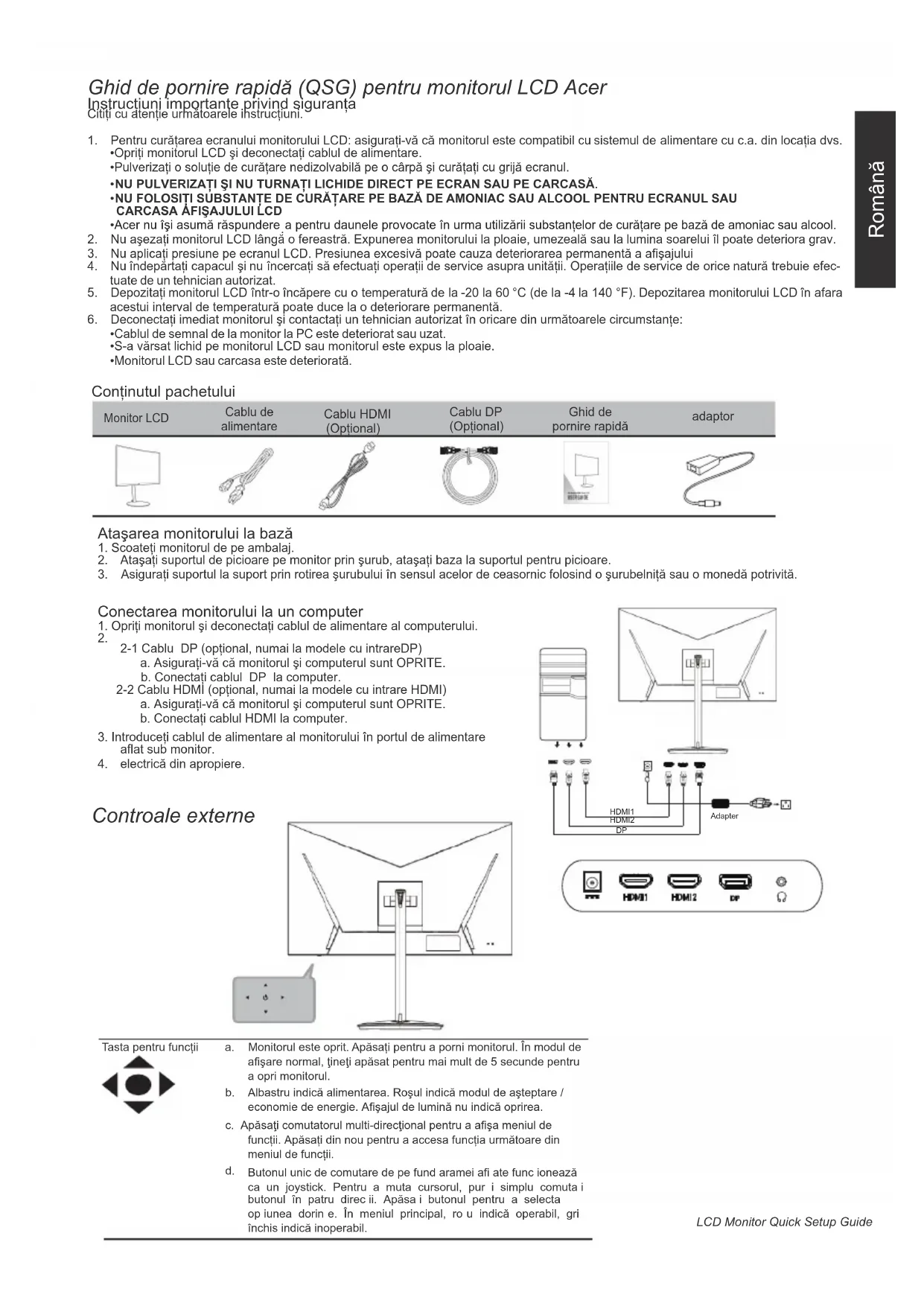

Ghid de pornire rapidă (QSG) pentru monitorul LCD Acer

Instructiuni importante privind siguranta

Citiți cu atenție urmatoarele instructiuni.

1. Pentru curătarea ecranului monitorului LCD: asigurati-vă că monitorul este compatibil cu sistemul de alimentare cu c.a. din locația dvs.

- Opriti monitorul LCD și deconectati cablul de alimentare.

- Pulverizati o soluție de curățare nedizolvabilă pe o cârpă și curățati cu grijă ecranul.

• NU PULVERIZATI ŞI NU TURNATI LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.

• NU FOLOSITI SUBSTANTE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU ALCOOL PENTRU ECRANUL SAU CARCASA ÁFIȘAJULUI LCD

- Acer nu își asumă răspundere a pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.

1. Nu aşezati monitorul LCD lângă o fereastră. Expunerea monitorului la ploaie, umezeală sau la lumina soarelui îl poate deteriora grav.

2. Nu aplicati presiune pe ecranul LCD. Presiunea excesivă poate cauza deteriorarea permanentă a afisajului

3. Nu îndepăratați capacul și nu încercați să efectuați operații de service asupra unității. Operațiile de service de orice natură trebuie efectuate de un tehnician autorizat.

4. Depozitați monitorul LCD într-o încăpere cu o temperatură de la -20 la 60 °C (de la -4 la 140 °F). Depozitarea monitorului LCD în afara acestui interval de temperatură poate duce la o deteriorare permanentă.

5. Deconectați imediat monitorul și contactați un tehnician autorizat în oricare din următoarele circumstanțe:

•Cablul de semnal de la monitor la PC este deteriorat sau uzat.

•S-a värsat lichid pe monitorul LCD sau monitorul este expus la ploaie.

•Monitorul LCD sau carcasa este deteriorată.

Continutul pachetului

Monitor LCD	Cablu de alimentare	Cablu HDMI (Optional)	Cablu DP (Optional)	Ghid de pornire rapidă	adaptor

Ataşarea monitorului la bază

1. Scoateți monitorul de pe ambalaj.

2. Ataşati suportul de picioare pe monitor prin şurub, ataşati baza la suportul pentru picioare.

3. Asigurati suportul la suport prin rotirea șurubului în sensul acelor de ceasornic folosind o șurubelnită sau o monedă potrivită.

Conectarea monitorului la un computer

1. Opriti monitorul și deconectați cablul de alimentare al computerului.

2.

2-1 Cablu DP (optional, numai la modele cu intrareDP)

a. Asigurati-vă că monitorul și computerul sunt OPRITE.

b. Conectati cablul DP la computer.

2-2 Cablu HDMI (optional, numai la modele cu intrare HDMI)

a. Asigurati-vă că monitorul și computerul sunt OPRITE.

b. Conectati cablul HDMI la computer.

1. Introduceți cablul de alimentare al monitorului în portul de alimentare aflat sub monitor.

2. electrică din apropiere.

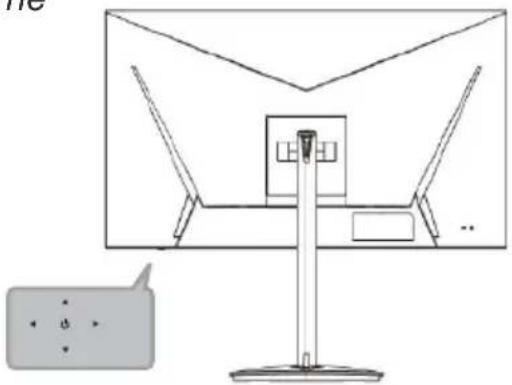

Controale externe

Tasta pentru funcții

a. Monitorul este oprit. Apăsați pentru a porni monitorul. În modul de afișare normal, țineți apăsat pentru mai mult de 5 secunde pentru a opri monitorul.

b. Albastru indică alimentarea. Roşul indică modul de așteptare / economie de energie. Afisajul de lumină nu indică oprirea.

c. Apăsați comutatorul multi-directional pentru a afișa meniul de funcții. Apăsați din nou pentru a accesa funcția următoare din meniul de funcții.

d. Butonul unic de comutare de pe fund aramei afi ate func ionează ca un joystick. Pentru a muta cursorul, pur i simplu comuta i butonul în patru direc ii. Apăsa i butonul pentru a selecta op iunea dorin e. În meniul principal, ro u indică operabil, gri închis indică inoperabil.

FreeSync (numai HDMI/DP): Aceasta poate permite unei surse grafic compatibile FreeSync să ajusteze dinamic rata de reîmprospătare a afisajulu în funcție de ratele de cadre uzuale ale conținutului pentru actualizarea eficient energetic, fară întreruperi și cu latență redusa a afisajului

Note despre reglementări și siguranță

Note ale FCC (Comisia federală de comunicatii)

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele pentru un dispozitiv digital de Clasa B în conformitate cu Partea a 15-a a Reglementărilor FCC. Aceste limite sunt prevăzute astfel încât să asigure o protecție rezonabilă împotriva interferențelor dăunătoare într-o instalație rezidențială. Acest dispozitiv generează, utilizează și poate radia energie de radiofrecvență și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate produce interferențe dăunătoare comunicațiilor radio.

Cu toate acestea, nu există nicio garanție că într-o configurație de instalare specifică nu se vor produce interferențe. Dacă acest dispozitiv cauzează interferențe dăunătoare pentru recepția radio sau TV, care se pot stabili prin oprirea și repornirea dispozitivului, utilizatorul este încurajat să înceerce corectarea interferențelor prin intermediul uneia sau mai multora din următoarele măsuri:

• Reorientati sau reamplasati antena de recepție.
• Măriți distanța dintre dispozitiv și receptor.
• Conectați dispozitivul la o priză aflată pe un circuit diferit de cel la care este conectat receptorul.
• Cereți sfatul furnizorului sau unui depanator radio/TV cu experientă.

Declaratia de conformitate CE

Prin prezenta, Acer Inc. declară că acest monitor LCD se conformează cerințelor esențiale și altor prevederi relevante ale Directivei 2014/30/EU CEM, Directivei 2014/35/EU de joasă tensiune și Directivei 2011/65/EU RoHS și Directivei 2009/125/CE cu privire la instituirea unui cadru pentru stabilirea cerințelor în materie de proiectare ecologică aplicabile produselor cu impact energetic.

Notă: Cabluri ecranate

Toate conexiunile la alte echipamente informatice trebuie realizate utilizând cabluri ecranate pentru a se menține conformitatea cu reglementările CEM.

Notă: Dispositive periferice

La acest echipament pot fi atașate numai dispozitive periferice (dispozitive de intrare/ieșire, terminale, imprimante etc.) certificate pentru conformitatea cu limitele de Clasă B. Utilizarea împreună cu dispozitive periferice necertificate poate cauza interferențe cu recepția radio și TV.

Atentie

Efectuarea de schimbări sau de modificări care nu sunt aprobate în mod expres de către producător poate anula autoritatea utilizatorului, acordată de Comisia federală de comunicații, de a utiliza acest produs.

Conditii de utilizare

Acest dispozitiv se conformează Părții a 15-a a Reglementărilor FCC. Utilizarea este supusă următoarelor două condiții: (1) acest dispozitiv nu poate cauza interferențe dăunătoare; și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv interferențe care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital de Clasă B se conformează standardului canadian ICES-003.

Eliminarea deşeurilor de echipamente de către utilizatorii casnici din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalaj indică faptul că produsul nu trebuie eliminat împreună cu deșeurile menajere. În schimb, este responsabilitatea dvs. de eliminare a deșeurilor de echipamente prin predarea la un punct desemnat de colectare pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a deșeurilor de echipamente la momentul eliminării ajută la conservarea resurselor naturale și asigură reciclarea acestora de o manieră care protejează sănătatea umană și mediul. Pentru informații suplimentare privind locul de predare a deșeurilor de echipamente în vederea reciclării, contactați autoritățile locale, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.

Pentru a preveni deteriorarea monitorului, nu ridicati monitorul de câtre baza sa.

Monitorul Acer este destinat pentru afişarea video și vizuală a informațiilor obținute de pe dispositive electronice.

SPECIFICATII

Nume model	Versiune	XZ242Q
Panou LCD Sistem de	actionare	LCD TFT color
	Dimensiune	23.6"(60cm)
	Distanță intre pixeli	0.27156mm
	Luminozitate	400 nit (tipic)
	Contrast	100000000:1 Max. (DCR)
	Unghi vizibil	CR >10; Dreapta/Stanga: 178, Sus/Jos: 178
	Timp de răspuns	4 ms (de la G la G)
	Tip panou	VA
Frecvență H/V	Frecvență H (oriz.)	HDMI1:15KHz-140KHzHDMI2:15KHz-180KHzDP:180KHz-180KHz
	Frecvență V (vert.)	HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
vorbitor		3W X 2
Audio		leşire audio (numai leşire audio)
Culori afișa		16,7 milioane culori
Ceas punct		35.3MHz
Rezoluție max.		HDMI1: 1920x1080@1 20Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Plug & Play		VESA DDCCI/DDC2B
Clasa de eficiență energetică		A
*Consumul anual de energie		28kWh (pentru modelul de intrare HDMI)
Consum de energie Mod pornit		34W
		Mod stare de repaus
		Mod oprit
Conector intrare		HDMI1HDMI2DP
Semnal video intrare		HDMI (numai modelul cu hubHDMI)DP (numai modelul cu hubDP)
Dimensiune maximă ecran		Orizontal: 521.4mmVertical: 293.3mm
Sursă de alimentare		DC12V 5A
Considerații de mediu		Temperatură în stare de funcționare: de la 0° la 40°CTemperatură de depozitare: de la -20 la 60°CUmiditate în stare de funcționare: de la 10% la 85%
Dimensiuni		534(l) x 516-396(i) x 234(a) mm
Greulate (netă)		4.2 kg
Specificațiți mecanism		Înclinare: -5° până la + 25° Pivot: NuPivotant: 360° Picior detașabil: DaReglare înălțime: 120mm±5mm
Controale externe:	Functii	Strălucre OSD TimeoutContrast TransparentăBlack Boost Frecventă de actualizare NumLumină albastră Blocarea OSDACM IntrareHDR Super Claritate Format DPGamma Mod largCuloare Temp PIP / PBPModuri Alocarea tastelor rapideSpătlu de culoare DDC / CIModul de gri Nivel negru HDMIAxă în 6 axe Modul de pornire rapidăSaturați în 6 axeVolumMutPeste DriveFreeSyncScopul punctuluiLimba
* Toate specificațiile pot fi modificate fără notificare.* Consumul anual de energie este calculat folosind consumul tipic de energie 4 ore pe zi, 365 de zile pe an.
Conformitatea cu reglementările

Puteți găsi manuale și alte documente pentru produsul dvs. Acer site-ul web oficial de asistență Acer.
