XZ242QP - Monitor ACER - Manuale utente e istruzioni gratuiti

Marca	Acer
Modello	XZ242QP
Tipo di prodotto	Monitor LCD
Dimensioni schermo	23,6 pollici (60 cm)
Risoluzione massima	1920 x 1080 @ 144 Hz (HDMI2/DP)
Frequenza di aggiornamento	Fino a 144 Hz
Tempo di risposta	4 ms (GtG)
Tipo di pannello	VA
Luminosità	400 cd/m² (tipica)
Contrasto	100 000 000:1 max (DCR)
Angolo di visione	178° orizzontale / 178° verticale
Connettività	2x HDMI, 1x DisplayPort, uscita audio
Altoparlanti integrati	2 x 3 W
Tecnologie	FreeSync, HDR, Light Blue, Black Boost, Mirino
Dimensioni (con base)	534 x 516-396 x 234 mm
Peso netto	4,2 kg
Regolazione in altezza	120 mm ±5 mm
Inclinazione	-5° a +25°
Rotazione	360°
Alimentazione	DC 12 V, 5 A (adattatore di rete)
Consumo (acceso)	34 W (tipico)
Consumo (standby)	0,5 W
Manutenzione e pulizia	Spegnere, scollegare, utilizzare un panno morbido senza ammoniaca né alcol
Sicurezza	Non aprire, conservare tra -20°C e 60°C
Fissaggio a parete	VESA (supporto rimovibile)

Domande frequenti - XZ242QP ACER

Come pulire lo schermo del monitor Acer XZ242QP?

Spegnere il monitor e scollegare il cavo di alimentazione. Spruzzare una soluzione detergente senza solventi su un panno morbido e pulire delicatamente lo schermo. Non utilizzare mai prodotti a base di ammoniaca o alcol.

Quali cavi sono inclusi nella confezione?

Il monitor viene fornito con un cavo di alimentazione, un adattatore, un cavo HDMI (opzionale), un cavo DisplayPort (opzionale) e una guida rapida.

Come attivare la tecnologia FreeSync?

FreeSync è disponibile tramite le porte HDMI o DP. Assicurarsi che la sorgente grafica sia compatibile e attivare l'opzione nel menu OSD del monitor (sotto Impostazioni o Gioco). Regola dinamicamente la frequenza di aggiornamento per un'esperienza fluida.

Qual è la risoluzione e la frequenza di aggiornamento massima?

La risoluzione massima è 1920 x 1080 con una frequenza di aggiornamento fino a 144 Hz tramite HDMI2 o DisplayPort. Su HDMI1 il limite è 120 Hz.

Come regolare l'altezza del monitor?

Il monitor è dotato di una regolazione in altezza di 120 mm ±5 mm. Tirare o spingere la parte superiore dello schermo tenendo la base per regolare l'altezza a proprio piacimento.

Il monitor può essere fissato a parete?

Sì, il supporto è rimovibile (piedino rimovibile) e il monitor è compatibile con i supporti a parete VESA. Consultare la guida rapida per le istruzioni di rimozione del piede.

Cosa fare in caso di assenza di visualizzazione dopo il collegamento?

Verificare che il cavo segnale (HDMI/DP) sia correttamente collegato e che il monitor sia acceso. Assicurarsi che la sorgente di ingresso selezionata corrisponda alla porta utilizzata (tramite il pulsante sorgente nel menu OSD). Se il problema persiste, riavviare il computer.

Qual è il consumo elettrico in standby?

Il consumo in modalità standby è di 0,5 W (tipico). In modalità spento è anch'esso di 0,5 W. Per risparmiare ulteriore energia, scollegare l'adattatore di rete.

Come pulire la scocca o la cornice del monitor?

Utilizzare un panno morbido leggermente umido (acqua) per pulire la cornice e il piedino. Non utilizzare prodotti chimici aggressivi, ammoniaca o alcol. Evitare che liquidi penetrino nelle aperture.

Dove trovare il manuale utente completo?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito di supporto Acer o su notice-facile.com. Contiene 113 pagine che descrivono l'installazione, le impostazioni OSD e le specifiche.

MANUALE UTENTE XZ242QP ACER

Importanti istruzioni sulla sicurezza Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: accertarsi che il monitor abbia valori nominali elettrici tali da funzionare con l'alimentazione CA disponibile nella propria regione geografica

2. Spegnere il monitor LCD e disinserire il cavo di alimentazione.

3. Spruzzare una soluzione non solvente su un panno e pulire con cura lo schermo.
   • NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
   • NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.

- Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.

1. Non collocare il monitor LCD vicino a finestre. Esponendo il monitor a pioggia, umidità o luce solare lo si può danneggiare.
2. Non applicare pressione allo schermo LCD. Una eccessiva pressione potrebbe danneggiare permanentemente lo schermo.
3. Non rimuovere la copertura né tentare di riparare da sé l'unità. La manutenzione deve essere eseguita da un tecnico autorizzato.
4. Conservare il monitor LCD in una stanza con temperatura compresa tra -20° e 60°C (-4° e 140°F). Al di fuori di questa gamma, il monitor LCD potrebbe danneggiarsi permanentemente.
5. Scollegare immediatamente il monitor e chiamare un tecnico autorizzato se si verifica una delle seguenti circostanze:

- Il cavo del segnale monitor-PC è sfilacciato o danneggiato.

- Sono penetrati dei liquidi all'interno del monitor LCD oppure è stato esposto a pioggia.

• Il monitor LCD o la sua struttura sono danneggiati.

Contenuti della confezione

Monitor LCD	Cavo di alimentazione	Cavo HDMI (opzionale)	Cavo DP (opzionale)	Guida rapida	Adattatore

Collegamento del monitor alla base

1. Remove the monitor from the packaging.

2. Fissare il supporto al monitor con una vite, fissare la base al supporto.

3. Secure the base to the stand by turn the screw clockwise using a screwdriver or a suitable coin.

Collegamento del monitor al computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.

2. 2-1 Collegare il cavo DP (solo nei modelli con ingresso DP) a. Accertarsi che il monitor e il computer siano spenti. b. Collegare i l cavo DP al computer.

2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo HDMI al computer.

1. Inserire il cavo di alimentazione del monitor nella porta di alimentazione sotto il monitor.
2. Collegare il cavo d'alimentazione del computer e del monitor ad una presa di corrente nelle vicinanze.

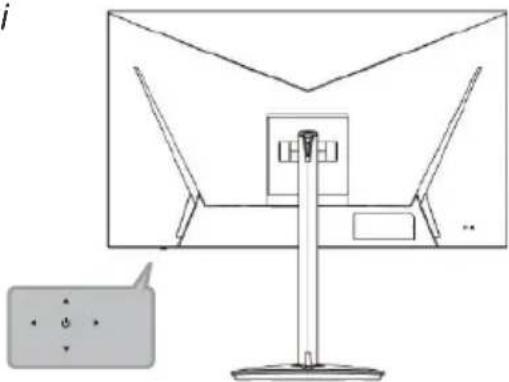

Controlli esterni

a. Monitor in stato di spegnimento, premere per accendere. In modalità di visualizzazione normale, in qualsiasi momento, tenere premuto per più di 5 secondi per spegnere.
b. Il blu indica accensione. Il rosso indica la modalità standby / risparmio energetico. Nessuna spia luminosa indica Spegnimento.
c. Premere in qualsiasi direzione il tasto per visualizzare il First Menu (Primo Menu). Premere di nuovo per accedere alla funzione successiva nel First Menu (Primo Menu).
d. Il singolo pulsante di commutazione sul parte inferiore della cornice dello schermo funziona come un joystick. Per spostare il cursore, è sufficiente attivare il pulsante in quattro direzioni. Premere il tasto per selezionare l'opzione desiderata. Nel menu principale, il rosso indica che è operativo, il grigio scuro indica che non funziona.

FreeSync (solo HDMI/DP): È possibile consentire ad una origine grafica FreeSync supportata di regolare dinamicamente la frequenza di aggiornamento del display in base a frame rate di contenuti tipici per ottimizzare la potenza, aggiornandoil display virtualmente senza soluzione di continuità e con bassa latenza.

Regolamenti ed avvisi per la sicurezza

Avvisi FCC

Questo dispositivo è stato controllato e trovato conforme ai limiti di un dispositivo di Classe B in base alla parte 15 delle normative FCC. Questi limiti sono designati a fornire una protezione ragionevole da interferenze dannose in una installazione residenziale. Questa attrezzatura genera, utilizza e può irradiare energia di frequenza radio e, se non è installata ed utilizzata in accordo alle istruzioni date, può causare interferenze dannose alle comunicazioni radio.

Tuttavia, non esiste garanzia che l'interferenza non si verifichi in una particolare installazione. Se questa apparecchiatura provoca interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate accendendo o spegnendo il dispositivo, l'utente è incoraggiato a cercare di correggere l'interferenza prendendo una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna di ricezione.
• Aumentare la distanza tra l'attrezzatura ed il ricevitore.
• Collegare l'attrezzatura ad una presa di corrente su di un circuito diverso da quello a cui è collegata l'antenna.
• Consultare il rivenditore o un tecnico specializzato radio / TV per aiuto.

Dichiarazione di conformità CE

Acer Inc. dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre disposizioni della Direttiva Compatibilità Elettromagnetica EMC 2014/30/EU, Direttiva sul Basso Voltaggio 2014/35/EU, Direttiva sulla restrizione dell'uso di determinate sostanze pericolose "RoHS" 2011/65/EU e della Direttiva 2009/125/EC relativamente all'istituzione di un quadro per la definizione di specifiche per i prodotti collegati all'energia.

Avviso: Cavi schermati

Tutti i collegamenti ad altri dispositivi di computazione devono essere eseguiti usando cavi schermati per mantenere la conformità con le normative FCC.

Avviso: Periferiche

Aquesta attrezzatura possono essere collegate solo periferiche (dispositivi d'input/output, terminali, stampanti, eccetera) omologate conformi ai limiti di Classe B. L'uso con periferiche non omologate pu provocare interferenze alla ricezione radiofonica o televisiva.

Attenzione

Cambiamenti o modifiche non espressamente approvati dal produttore, possono annullare l'autorità all'uso da parte dell'utente di questo proiettore, che garantita dalla FCC (Federal Communications Commission).

Avviso: Utenti canadesi

Condizioni d'uso

Questo apparato di Classe B conforme alla Normativa canadese ICES-003.

Questo paragrafo conforme alla Parte 15 delle norme FCC. Il funzionamento soggetto alle seguenti due condizioni: (1) Questo dispositivo potrebbe non provocare interferenze dannose, e (2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che potrebbero provocare operazioni indesiderate.

Smaltimento di attrezzature da parte di cittadini privati della Comunit Europea

Questo simbolo sul prodotto, o sulla sua confezione, significa che il prodotto non deve essere smaltito insieme ai rifiuti urbani. Invece è responsabilità dell'utente di smaltire l'attrezzatura presso punti designati di raccolta rifiuti per il riciclaggio di componenti elettrici ed elettronici. La raccolta differenziata dei rifiuti ed il riciclaggio delle attrezzature al momento dello smaltimento aiuta a conservare le risorse naturali e ad assicurare che l'attrezzatura sia riciclata in modo tale da proteggere la salute umana e l'ambiente. Per altre informazioni sui punti di raccolta per il riciclaggio delle attrezzature, rivolgersi al municipio, al servizio di nettezza urbana oppure al negozio dove è stato acquistato il prodotto.

Per evitare danni al monitor, non alzare il monitor dalla base.

Acer monitor è destinato a video e visualizzazione visiva delle informazioni ricevute Dai dispositivi elettronici.

SPECIFICHE TECNICHE

Nome modello	Versione	XZ242Q
Pannello LCD Sistema		Display LCD TFT a colori
	Dimensioni	23.6" (60cm)
	Dimensioni pixel	0.27156mm
	Luminosità	400 nit (tip.)
	Contrasto	100000000:1 massimo (DCR)
	Angolo visibile	CR >10; R/L:178 U/D:178
	Tempodi risposta	4ms(da Ga G)
	Tipo di pannello	VA
H/VFrequenza	Frequenza orizzontale	HDMI1: 15KHz-140KHzHDMI2: 15KHz-180KHzDP:180KHz-180KHz
	Frequenza verticale	HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP:48Hz-144Hz
Altoparlante		3W x 2
Audio		Modello di uscita audio (solo uscita audio)
Colori dello schermo		16,7 milioni di colori
Frequenza punti		35.3MHz
Risoluzione massima		HDMI1: 1920x1080@120HzHDMI2: 1920x1080@144HzDP:1920x1080@144Hz
Plug &Play		VESA DDCCI/DDC2B
Classe di efficienza energetica		A
*Consumo energetico annuale		28kWh (per modello con ingresso HDMI)
Consumo	Acceso	34 W
	Modalità di sospensione	0.5 W (tip.)
	Spento	0.5 W (tip.)
Connettore ingresso		HDMI1HDMI2DP
Segnale ingresso video		HDMI (solo modello con hub HDMI)DP (solo modello con hub DP)
Dimensioni massime dello schermo		Orizzontale: 521.4 mmVerticale: 293.3 mm
Alimentazione		DC 12V 5A
Considerazioni ambientali		Temp. di funzionamento: Da0° a 40°CTemp. di conservazione: Da -20° a 60°CUmidità operativa: Da 10% a 85%
Dimensioni		534(L) x 516-396(A) x 234(P)mm
Peso (netto)		4.2kg
Spec. meccanismo		Inclinazione: da -5° a + 25° Perno: Nogirevole: 360° Piedino rimovibile: SiRegolazione altezza: 120mm±5mm
Controlli esterni:	Funzioni	Luminosità Volume PIP / PBPContrasto Silenziamento Hot Key AssignmentPotenziamento del nero Over Drive DDC / CLuce blu FreeSync Livello nero HDMIACM Punto mira Modalità avvio rapidoHDR LinguaSuper nitidezza Timeout OSDGamma TrasparenzaTemp. Colore Num. Velocità di aggiornamentoModalità Blocco OSDSpazio colore IngressoModalità scala di grigi Sorgente automaticaTonalità a 6 assi Formato DPSaturazione a 6 assi Modalità Wide
*Tutte le specifiche sono soggette a modifiche senza preavviso.* Il consumo di energia annuale viene calcolato utilizzando il tipico consumo energetico di 4 ore al giorno, 365 giorni all'anno.
