Μάρκα	Acer
Μοντέλο	XZ242QP
Τύπος προϊόντος	Οθόνη LCD
Μέγεθος οθόνης	23,6 ίντσες (60 cm)
Μέγιστη ανάλυση	1920 x 1080 @ 144 Hz (HDMI2/DP)
Ρυθμός ανανέωσης	Έως 144 Hz
Χρόνος απόκρισης	4 ms (GtG)
Τύπος πάνελ	VA
Φωτεινότητα	400 cd/m² (τυπική)
Αντίθεση	100 000 000:1 max (DCR)
Γωνία θέασης	178° οριζόντια / 178° κάθετα
Συνδεσιμότητα	2x HDMI, 1x DisplayPort, έξοδος ήχου
Ενσωματωμένα ηχεία	2 x 3 W
Τεχνολογίες	FreeSync, HDR, Light Blue, Black Boost, Σημείο σκόπευσης
Διαστάσεις (με βάση)	534 x 516-396 x 234 mm
Καθαρό βάρος	4,2 kg
Ρύθμιση ύψους	120 mm ±5 mm
Κλίση	-5° έως +25°
Περιστροφή	360°
Τροφοδοσία	DC 12 V, 5 A (μετασχηματιστής)
Κατανάλωση (λειτουργία)	34 W (τυπική)
Κατανάλωση (αναμονή)	0,5 W
Συντήρηση και καθαρισμός	Απενεργοποιήστε, αποσυνδέστε, χρησιμοποιήστε ένα μαλακό πανί χωρίς αμμωνία ή οινόπνευμα
Ασφάλεια	Μην ανοίγετε, αποθηκεύστε μεταξύ -20°C και 60°C
Επιτοίχια τοποθέτηση	VESA (αποσπώμενη βάση)

Συχνές ερωτήσεις - XZ242QP ACER

Πώς να καθαρίσετε την οθόνη του Acer XZ242QP;

Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας. Ψεκάστε ένα διάλυμα καθαρισμού χωρίς διαλύτη σε ένα μαλακό πανί και σκουπίστε απαλά την οθόνη. Μην χρησιμοποιείτε ποτέ προϊόντα με βάση την αμμωνία ή το οινόπνευμα.

Ποια καλώδια περιλαμβάνονται στο κουτί;

Η οθόνη συνοδεύεται από καλώδιο τροφοδοσίας, μετασχηματιστή, καλώδιο HDMI (προαιρετικό), καλώδιο DisplayPort (προαιρετικό) και οδηγό γρήγορης εκκίνησης.

Πώς να ενεργοποιήσετε την τεχνολογία FreeSync;

Το FreeSync είναι διαθέσιμο μέσω των θυρών HDMI ή DP. Βεβαιωθείτε ότι η πηγή γραφικών σας είναι συμβατή και ενεργοποιήστε την επιλογή στο μενού OSD της οθόνης (στις Ρυθμίσεις ή στο Παιχνίδι). Αυτό προσαρμόζει δυναμικά τον ρυθμό ανανέωσης για ομαλή εμπειρία.

Ποια είναι η μέγιστη ανάλυση και ο μέγιστος ρυθμός ανανέωσης;

Η μέγιστη ανάλυση είναι 1920 x 1080 με ρυθμό ανανέωσης έως 144 Hz μέσω HDMI2 ή DisplayPort. Στο HDMI1, το όριο είναι 120 Hz.

Πώς να ρυθμίσετε το ύψος της οθόνης;

Η οθόνη διαθέτει ρύθμιση ύψους 120 mm ±5 mm. Τραβήξτε ή σπρώξτε το πάνω μέρος της οθόνης κρατώντας τη βάση για να ρυθμίσετε το ύψος κατά την προτίμησή σας.

Μπορεί η οθόνη να τοποθετηθεί στον τοίχο;

Ναι, η βάση είναι αφαιρούμενη (αποσπώμενο πόδι) και η οθόνη είναι συμβατή με επιτοίχιες βάσεις VESA. Συμβουλευτείτε τον οδηγό γρήγορης εκκίνησης για οδηγίες αφαίρεσης του ποδιού.

Τι να κάνω σε περίπτωση απουσίας εικόνας μετά τη σύνδεση;

Ελέγξτε ότι το καλώδιο σήματος (HDMI/DP) είναι σωστά συνδεδεμένο και ότι η οθόνη είναι αναμμένη. Βεβαιωθείτε ότι η επιλεγμένη είσοδος αντιστοιχεί στη χρησιμοποιούμενη θύρα (μέσω του κουμπιού πηγής στο μενού OSD). Εάν το πρόβλημα επιμένει, επανεκκινήστε τον υπολογιστή.

Ποια είναι η κατανάλωση ρεύματος σε αναμονή;

Η κατανάλωση σε κατάσταση αναμονής είναι 0,5 W (τυπική). Σε κατάσταση απενεργοποίησης, είναι επίσης 0,5 W. Για εξοικονόμηση περισσότερης ενέργειας, αποσυνδέστε τον μετασχηματιστή.

Πώς να καθαρίσετε το πλαίσιο ή τη βάση της οθόνης;

Χρησιμοποιήστε ένα μαλακό πανί ελαφρώς υγρό (νερό) για να σκουπίσετε το πλαίσιο και το πόδι. Μην χρησιμοποιείτε μην χημικά προϊόντα, αμμωνία ή οινόπνευμα. Αποφύγετε την είσοδο υγρού στα ανοίγματα.

Πού μπορώ να βρω το πλήρες εγχειρίδιο χρήσης;

Το πλήρες εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη σε μορφή PDF στον ιστότοπο υποστήριξης Acer ή στο notice-facile.com. Περιέχει 113 σελίδες με λεπτομέρειες για την εγκατάσταση, τις ρυθμίσεις OSD και τις προδιαγραφές.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XZ242QP ACER

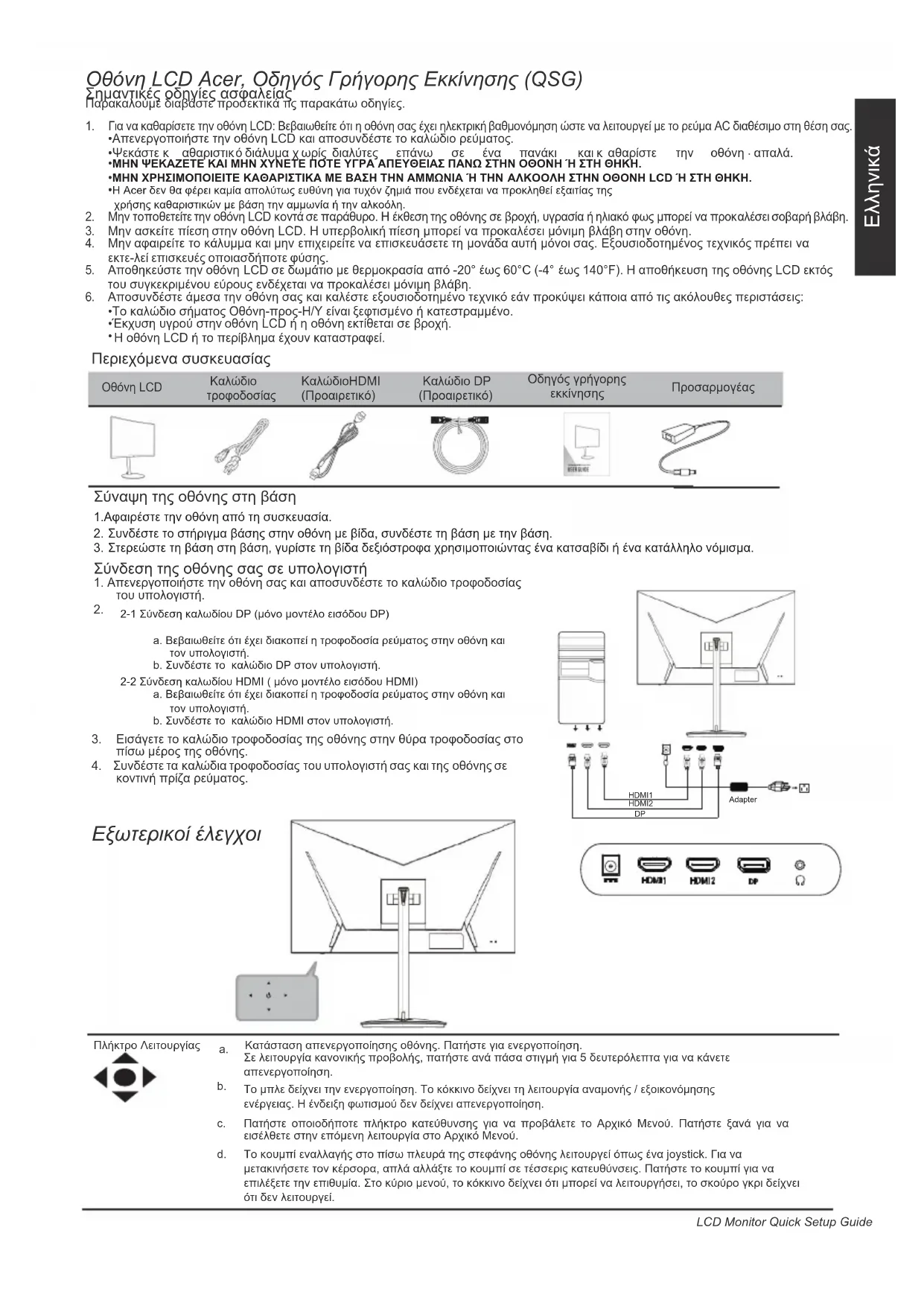

Οθόνη LCD Acer, Οδηγός Γρήγορης Εκκίνησης (QSG)

Σημαντικές οδηγίες ασφαλείας Παρακαλουμε διαβαστε προσεκτικά τις παρακάτω οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας έχει ηλεκτρική βαθμονόμηση ώστε να λειτουργεί με το ρεύμα ΑС διαθέσιμο στη θέση σας. •Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.

•Ψεκάστε κ αθαριστικό διάλυμα χ ωρίς διαλύτες επάνω σε ένα πανάκι και κ αθαρίστε την οθόνη · απαλά.

•ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΠΟΤΕ ΥΓΡΑ ΑΠΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ.

•ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ ́Η ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD ́Η ΣΤΗ ΘΗΚΗ.

•Η Ασερ δεν θα φέρει καμία απολύτως ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της

χρήσης καθαριστικών με βάση την αμμωνία ή την αλκοόλη.

1. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Η έκθεση της οθόνης σε βροχή, υγρασία ή πλιακό φως μπορεί να προκαλέσει σοβαρή βλάβη.

2. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη βλάβη στην οθόνη.

3. Μην αφαιρείτε το κάλυμμα και μην επιχειρείτε να επισκευάσετε τη μονάδα αυτή μόνοι σας. Εξουσιοδοτημένος τεχνικός πρέπει να εκτε-λεί επισκευές οποιασδήποτε φύσης.

4. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός του συγκεκριμένου εύρους ενδέχεται να προκαλέσει μόνιμη βλάβη.

5. Αποσυνδέστε άμεσα την οθόνη σας και καλέστε εξουσιοδοτημένο τεχνικό εάν προκύψει κάποια από τις ακόλουθες περιστάσεις:

•Το καλώδιο σήματος Οθόνη-προς-Η/Υ είναι ξεφτισμένο ή κατεστραμμένο.

- Έκχυση υγρού στην οθόνη LCD ή η οθόνη εκτίθεται σε βροχή.

•Η οθόνη LCD ή το περίβλημα έχουν καταστραφεί.

Περιεχόμενα συσκευασίας

Οθόνη LCD	Καλώδιο τροφοδοσίας	ΚαλώδιοHDMI (Προαιρετικό)	Καλώδιο DP (Προαιρετικό)	Οδηγός γρήγορης εκκίνησης	Προσαρμογέας

Σύναψη της οθόνης στη βάση

1.Αφαιρέστε την οθόνη από τη συσκευασία.

1. Συνδέστε το στήριγμα βάσης στην οθόνη με βίδα, συνδέστε τη βάση με την βάση.

2. Στερεώστε τη βάση στη βάση, γυρίστε τη βίδα δεξιόστροφα χρησιμοποιώντας ένα κατσαβίδι ή ένα κατάλληλο νόμισμα.

Σύνδεση της οθόνης σας σε υπολογιστή

1. Απενεργοποιήστε την οθόνη σας και αποσυνδέστε το καλώδιο τροφοδοσίας του υπολογιστή.

2. 2-1 Σύνδεση καλωδίου DP (μόνο μοντέλο εισόδου DP)

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή.

b. Συνδέστε το καλώδιο DP στον υπολογιστή.

2-2 Σύνδεση καλωδίου HDMI ( μόνο μοντέλο εισόδου HDMI)

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή.

b. Συνδέστε το καλώδιο HDMI στον υπολογιστή.

1. Εισάγετε το καλώδιο τροφοδοσίας της οθόνης στην θύρα τροφοδοσίας στο πίσω μέρος της οθόνης.

2. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή σας και της οθόνης σε κοντινή πρίζα ρεύματος.

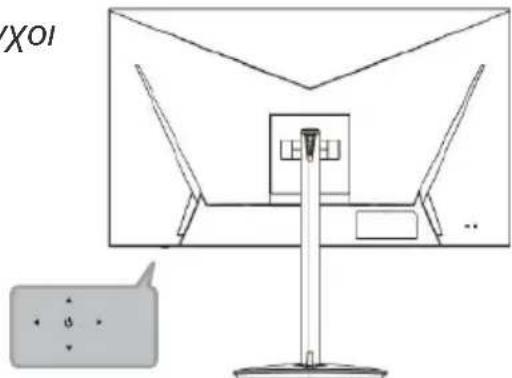

Εξωτερικοί έλεγχοι

a. Κατάσταση απενεργοποίησης οθόνης. Πατήστε για ενεργοποίηση.

Σε λειτουργία κανονικής προβολής, πατήστε ανά πάσα στιγμή για 5 δευτερόλεπτα για να κάνετε απενεργοποίηση.

b. Το μπλε δείχνει την ενεργοποίηση. Το κόκκινο δείχνει τη λειτουργία αναμονής / εξοικονόμησης ενέργειας. Η ένδειξη φωτισμού δεν δείχνει απενεργοποίηση.

c. Πατήστε οποιοδήποτε πλήκτρο κατεύθυνσης για να προβάλετε το Αρχικό Μενού. Πατήστε ξανά για να εισέλθετε στην επόμενη λειτουργία στο Αρχικό Μενού.

d. Το κουμπί εναλλαγής στο πίσω πλευρά της στεφάνης οθόνης λειτουργεί όπως ένα joystick. Για να μετακινήσετε τον κέρσορα, απλά αλλάξτε το κουμπί σε τέσσερις κατευθύνσεις. Πατήστε το κουμπί για να επιλέξετε την επιθυμία. Στο κύριο μενού, το κόκκινο δείχνει ότι μπορεί να λειτουργήσει, το σκούρο γκρι δείχνει ότι δεν λειτουργεί.

FreeSync (Móvo HDMI/DP): Επιτρέπει σε μία πηγή γραφικών που υποστηρίζεται από FreeSync να προσαρμόσει δυναμικά τον ρυθμό ανανέωσης π ου βασίζεται στους τυπικούς ρυθμούς πλαισίου περιεχομένου για ενημέρωση αποδοτικής, εικονικά χωρίς κόλλημα και χαμηλής λανθάνουσας προβολής.

Προειδοποιήσεις κανονισμών και ασφαλείας

Κοινοποιήσεις FCC

Αυτή η συσκευή έχει δοκιμαστεί και έχει βρεθεί πως συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή Τάξης Β (Class Β) σύμφωνα με το Μέρος 15 (Part 15) των κανονισμών FCC. Τα όρια αυτά έχουν σχεδιαστεί για να παρέχουν εύλογη προστασία από επιβλαβείς παρεμβολές σε οικιστικές εγκαταστάσεις. Αυτή η συσκευή παράγει, χρησιμοποιεί, και μπορεί να εκπέμψει ενέργεια radioσυχνότητας και, αν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει βλαβερή παρεμβολή σε radio-επικοινωνίες.

Ωστόσο, δεν υπάρχουν εγγυήσεις ότι δεν πρόκειται να υπάρξουν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Αν αυτή η συσκευή προκαλέσει βλαβερή παρεμβολή στην ραδιοφωνική ή τηλεοπτική λήψη, πράγμα που μπορεί να καθοριστεί με το άνοιγμα και το κλείσιμο του εξοπλισμού, ο χρήστη ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

• Εκ νέου προσανατ αλισμό ή τοποθέτηση της κεραίας λήψης.
• Αυξήστε το διαχωρισμό μεταξύ του εξοπλισμού και του δέκτη.
  • Συνδέστε τη συσκευή σε μια πρίζα ή ένα κύκλωμα διαφορετικό από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης.
  • Συμβουλευτείτε το κατάστημα αγοράς ή έναν έμπειρο τεχνικό ραδιόφωνου/ τηλεόρασης για βοήθεια.

Δήλωση συμμόρφωσης CE

Δια του παρόντος, η Acer Inc., δηλώνει ότι η συγκεκριμένη οθόνη LCD είναι σύμμορφη με τις βασικές προϋποθέσεις και άλλες σχετικές διατάξεις της Οδηγίας EMC 2014/30/EU, την Οδηγία περί Χαμηλής Τάσης 2014/35/EU και την Οδηγία RoHS 2011/65/EU καθώς επίσης τον Οδηγία 2009/125/EK σε ό,τι αφορά στη θέσπιση πλαισίου για τηρύθμιση των προϋποθέσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Σημείωση: Θωρακισμένα καλώδια

Όλες οι συνδέσεις με άλλες συσκευές πρέπει να γίνονται με τη χρήση θωρακισμένων καλωδίων για να διατηρείται η συμμόρφωση με τους κανονισμούς της EMC.

Σημείωση: Περιφερειακές συσκευές

Μόνο περιφερειακά (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές, κτλ) που έχουν πιστοποίηση συμμόρφωσης με τα όρια της Τάξης Β (Class B) μπορούν να συνδεθούν με αυτόν τον εξοπλισμό. Η λειτουργία με μη πιστοποιημένα

περιφερειακά είναι πιθανόν να έχει ως αποτέλεσμα παρεμβολές στη ραδιοφωνική και τηλεοπτική λήψη.

Προσοχή

Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητώς από τον κατασκευαστή μπορεί να ακυρώσουν την αρμοδιότητα του χρήστη, η οποία παραχωρείται από την Federal Communications Commission, να λειτουργεί αυτό το προϊόν.

Συνθήκες λειτουργίας

Η παρούσα συσκευή συμμορφώνεται με τις απαιτήσεις που ορίζονται στο Τμήμα 15 του Κανονισμού FCC. Η λειτουργία υπόκειται στους ακόλουθους δυο όρους: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή, και (2) αυτή η συσκευή πρέπει να αποδέχεται οποιαδήποτε παρεμβολή ληφθεί, περιλαμβανομένης παρεμβολής που μπορεί να προκαλέσει ανεπιθύμητη λειτουργία.

Σημείωση: Καναδοί χρήστες

Η συγκεκριμένη ψηφιακή συσκευή Κατηγορίας Β είναι σύμμορφη με το Καναδικό ICES-003.

Απόρριψη εξοπλισμού αποβλήτων από το χρήστη σε ιδιωτική οικία της Ευρωπαϊκής Ένωσης

Το συγκεκριμένο σύμβολο επάνω στο προϊόν ή στη συσκευασία του υποδηλώνει ότι το προϊόν αυτό δεν πρέπει να απορριφθεί μαζί με τα υπόλοιπα οικιακά απόβλητά σας. Αντιθέτως, είναι ευθύνη σας να απορρίπτετε τον εξοπλισμό αποβλήτων σας παραδίδοντάς τον σε καθορισμένα σημεία συλλογής για ανακύκλωση απόβλητου ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η ξεχωριστή συλλογή και ανακύκλωση του εξοπλισμού αποβλήτων σας κατά την απόρριψη θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα εξασφαλίσει ότι ανακυκλώνονται με τρόπο που προστατεύει την ανθρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με τα σημεία που μπορείτε να αφήσετε τον εξοπλισμό αποβλήτων σας για ανακύκλωση, επικοινωνήστε με την τοπική δημοτική υπηρεσία, την υπηρεσία συλλογής οικιακών αποβλήτων ή το κατάσταση από το οποίο αγοράσατε το προϊόν.

Για την αποτροπή βλάβης στην οθόνη, μην σηκώνετε την οθόνη από τη βάση της. Η οθόνη Αcer προορίζεται για βίντεο και οπτική απεικόνιση των πληροφοριών που λαμβάνονται από ηλεκτρονικές συσκευές. LCD Monitor Qu

ΠΡΟΔΙΑΓΡΑΦΕΣ

Όνομα μοντέλου	Ver	XZ242Q
Οθόνη LCD	Σύστημα οδήγησης	Έγχρωμη TFT LCD
	Μέγεθος	23.6"(60cm)
	Πεδίο pixel	0.27156mm
	Φωτεινότητα	400 nits (τυπ.)
	Αντίθεση	100000000:1 Μέγ. (DCR)
	Γωνία προβολής	CR >10, R/L:178 U/D:178
	Χρόνος απόκρισης	4 ms (γκρι σε γκρι)
	Τύπος πλαισίου	VA
Συχνότητα	Ο. Συχνότητα	HDMI1: 15KHz-140KHzHDMI2: 15KHz-180KHzDP: 180KHz-180KHz
	Κ. Συχνότητα	HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
Ομιλητής		3W x 2
Έ'Ηχος		Έξοδος ή'χου (Μόνο έξοδος ή'χου) Μοντέλο
Χρώματα οθόνης		16,7 M χρώματα
Ρολόι κουκίδων		35.3MHz
Μέγ. ανάλυση		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Σύνδεση & άμεση λειτουργία		VESA DDCCI/DDC2B
Κατηγορία ενεργειακής απόδοσης		A
*Ετήσια κατανάλωση ενέργειας		28kWh (για μοντέλο εισόδου HDMI)
Κατανάλωση ενέργειας Λειτουργία On(Eνεργή)		34W
		Λειτουργία ύπνου
		Λειτουργία Off(Aνενεργή)
Σύνδεσμος εισόδου		HDMI1HDMI2DP
Σήμα εισόδου βίντεο		HDMI (Csak HDMI-elosztóval rendelkező típus)DP (Csak DP-elosztóval rendelkező típus)
Μέγιστο μέγεθος οθόνης		Οριζόντια: 521.4mmΚάθετα:293.3mm
Πηγή ισχύος		DC 12V 5A
Περιβαλλοντικά θέματα		Θερμοκρασία λειτουργίας: 0° ως 40°CΘερμ αποθήκευσης: -20° ως 60°CΥγρασία λειτουργίας: 10% ως 85%
Διαστάσεις		534(Π)x516-396(Y)x234(B) mm
Βάρος (Κ.Β.)		4.2 kg
Προδ. μηχανισμού		Κλίση: -5° έως + 25°Αξονας: ΌχιΠεριστροφή: 360°Αποσπώμενο στήριγμα ποδιών: ΝαιΡύθμιση ύψους: 120mm±5mm
Εξωτερικοί έλεγχοι:	Λειτουργίες	Λάμψη OSD TimeoutΑντίθεση ΔιαφάνειαΜαύρη υθηση Ποσαστό ανανέωσης ΑριθΜπλε φωςΚλείδωμα OSDACMΕισαγωγήHDRSuper Sharpness Αυτόματη τηγήGammaΘερμοκρασία χρώματος ΠΡΙ/P/RBPΤρόποιΕκχώρηση καυτού κλειδιουΧρώμα χώρουDDC/CDIΛειτουργία κλίμακας του γκριΕπίπεδο HDMI μαύροΑπόχρωση 6 αξόνωνΑντούργία χρήγαρης εκκίνησηςΒαθύ κορεσμού 6 αξόνωνΕνταση HXOYΒουβόςΠάνω από το DriveFreeSyncΣτόχος στόχουΓλώσσα
*Όλες οι προδιαγραφές υπόκεινται σε αλλαγές χωρλς προειδοποίηση.*Η ετήσια κατανάλωση ενέργειας υπολογίζεται χρησιμοποιώντας την τυπική κατανάλωση ενέργειας 4 ώρες την ημέρα, 365 ημέρες το χρόνο.
Ρυθμιστική συμμόρφωση[IMAGE]

Βρείτε εγχειρίδια καιάλλα έγγραφα για το προϊόν Acer σας στον επίσημο ιστότοπο υποστήριξης της Acer.
