Márka	Acer
Modell	XZ242QP
Terméktípus	LCD monitor
Képernyő mérete	23,6 hüvelyk (60 cm)
Maximális felbontás	1920 x 1080 @ 144 Hz (HDMI2/DP)
Frissítési frekvencia	Akár 144 Hz
Válaszidő	4 ms (GtG)
Panel típusa	VA
Fényerő	400 cd/m² (tipikus)
Kontraszt	100 000 000:1 max (DCR)
Látószög	178° vízszintes / 178° függőleges
Csatlakoztathatóság	2x HDMI, 1x DisplayPort, audiokimenet
Beépített hangszórók	2 x 3 W
Technológia	FreeSync, HDR, Light Blue, Black Boost, Célzó pont
Méretek (talppal)	534 x 516-396 x 234 mm
Nettó tömeg	4,2 kg
Magasságállítás	120 mm ±5 mm
Döntés	-5° és +25° között
Elforgatás	360°
Tápellátás	DC 12 V, 5 A (hálózati adapter)
Fogyasztás (üzem)	34 W (tipikus)
Fogyasztás (készenlét)	0,5 W
Karbantartás és tisztítás	Kapcsolja ki, húzza ki a tápkábelt, használjon ammónia- és alkoholmentes puha ruhát
Biztonság	Ne nyissa ki, tárolja -20°C és 60°C között
Falra szerelés	VESA (eltávolítható tartó)

Gyakran ismételt kérdések - XZ242QP ACER

Hogyan tisztítsam meg az Acer XZ242QP monitor kijelzőjét?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítóoldatot egy puha ruhára, és finoman törölje át a kijelzőt. Soha ne használjon ammóniát vagy alkoholt tartalmazó termékeket.

Milyen kábelek tartoznak a dobozba?

A monitorhoz egy tápkábel, egy adapter, egy HDMI-kábel (opcionális), egy DisplayPort-kábel (opcionális) és egy gyors üzembe helyezési útmutató tartozik.

Hogyan aktiválhatom a FreeSync technológiát?

A FreeSync a HDMI vagy DP portokon keresztül érhető el. Győződjön meg arról, hogy a grafikai forrás kompatibilis, és aktiválja az opciót a monitor OSD menüjében (Beállítások vagy Játék menü). Ez dinamikusan állítja a frissítési frekvenciát a sima élmény érdekében.

Mi a maximális felbontás és frissítési frekvencia?

A maximális felbontás 1920 x 1080, a frissítési frekvencia HDMI2 vagy DisplayPort esetén akár 144 Hz. HDMI1 esetén a határ 120 Hz.

Hogyan állíthatom be a monitor magasságát?

A monitor 120 mm ±5 mm magasságállítással rendelkezik. Húzza vagy tolja a kijelző tetejét a talpat tartva, hogy a kívánt magasságba állítsa.

A monitor falra szerelhető?

Igen, a tartó eltávolítható (a láb levehető), és a monitor kompatibilis a VESA falitartókkal. A láb eltávolításához kövesse a gyors üzembe helyezési útmutató utasításait.

Mit tegyek, ha csatlakoztatás után nincs kép?

Ellenőrizze, hogy a jelkábel (HDMI/DP) megfelelően van-e csatlakoztatva, és hogy a monitor be van-e kapcsolva. Győződjön meg arról, hogy a kiválasztott bemeneti forrás megegyezik a használt porttal (a forrás gomb segítségével az OSD menüben). Ha a probléma továbbra is fennáll, indítsa újra a számítógépet.

Mennyi az áramfogyasztás készenléti üzemmódban?

A készenléti üzemmód fogyasztása 0,5 W (tipikus). Kikapcsolt állapotban is 0,5 W. A további energiamegtakarítás érdekében húzza ki a hálózati adaptert.

Hogyan tisztítsam a monitor burkolatát vagy keretét?

Használjon enyhén nedves (víz) puha ruhát a keret és a láb letörléséhez. Ne használjon agresszív vegyszereket, ammóniát vagy alkoholt. Kerülje el, hogy folyadék jusson a nyílásokba.

Hol találom a teljes használati utasítást?

A teljes kézikönyv ingyenesen letölthető PDF formátumban az Acer támogatási oldaláról vagy a notice-facile.com oldalról. 113 oldalon részletezi a telepítést, az OSD beállításokat és a specifikációkat.

HASZNÁLATI ÚTMUTATÓ XZ242QP ACER

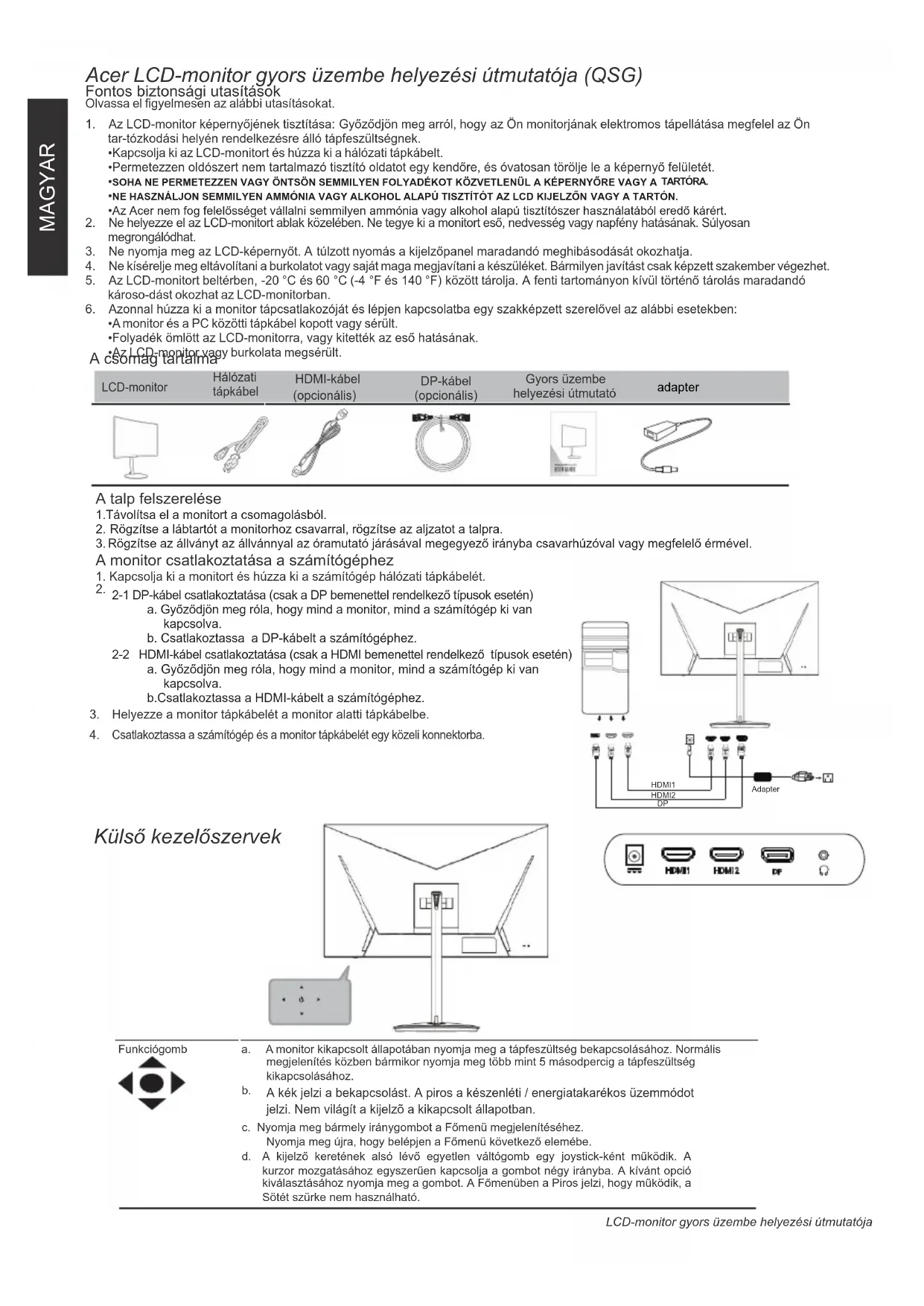

Acer LCD-monitor gyors üzembe helyezési útmutatója (QSG)

Fontos biztonsági utasításók

Olvassa el figyelmesén az alábbi utasításokat.

1. Az LCD-monitor képernyőjének tisztítása: Győződjön meg arról, hogy az Ön monitorjának elektromos tápellátása megfelel az Ön tar-tózkodási helyén rendelkezésre álló tápfeszültségnek.
2. Kapcsolja ki az LCD-monitort és húzza ki a hálózati tápkábelt.

3. Permetezzen oldószert nem tartalmazó tisztító oldatot egy kendőre, és óvatosan törölje le a képernyő felületét.
   •SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
   •NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZÖN VAGY A TARTÓN.
   •Az Acer nem fog felelösséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

4. Ne helyezze el az LCD-monitort ablak közelében. Ne tegye ki a monitort eső, nedvesség vagy napfény hatásának. Súlyosan megrongálódhat.

5. Ne nyomja meg az LCD-képernyőt. A túlzott nyomás a kijelzőpanel maradandó meghibásodását okozhatja.

6. Ne kisérelje meg eltávolítani a burkolatot vagy saját maga megjavítani a készüléket. Bármilyen javítást csak képzett szakember végezhet.

7. Az LCD-monitort beltérben, -20 °C és 60 °C (-4 °F és 140 °F) között tárolja. A fenti tartományon kívül történő tárolás maradandó károso-dást okozhat az LCD-monitorban.

8. Azonnal húzza ki a monitor tápcsatlakozóját és lépjen kapcsolatba egy szakképzett szerelővel az alábbi esetekben:

- A monitor és a PC közötti tápkábel kopott vagy sérült.

- Folyadék ömlött az LCD-monitorra, vagy kitették az eső hatásának.

A Az LCD-monitor vagy burkolata megsérült.

LCD-monitor	Hálózati tápkábel	HDMI-kábel (opcionális)	DP-kábel (opcionális)	Gyors üzembe helyezési útmutató	adapter

A talp felszerelése

1. Távolítsa el a monitort a csomagolásból.

2. Rögzítse a lábtartót a monitorhoz csavarral, rögzítse az aljzatot a talpra.

3. Rögzítse az állványt az állvánnyal az óramutató járásával megegyező irányba csavarhúzóval vagy megfelelő érmével.

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki a monitort és húzza ki a számítógép hálózati tápkábelét.
2. 2-1 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.

b. Csatlakoztassa a DP-kábelt a számítógéphez.

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.

b.Csatlakoztassa a HDMI-kábelt a számítógéphez.

1. Helyezze a monitor tápkábelét a monitor alatti tápkábelbe.
2. Csatlakoztassa a számítógép és a monitor tápkábelét egy közeli konnektorba.

HDMI1 HDMI2 DP Adapter

Külső kezelőszervek

a. A monitor kikapcsolt állapotában nyomja meg a tápfeszültség bekapcsolásához. Normális megjelenítés közben bármikor nyomja meg több mint 5 másodpercig a tápfeszültség kikapcsolásához.
b. A kék jelzi a bekapcsolást. A piros a készenléti / energiatakarékos üzemmódot jelzi. Nem világít a kijelző a kikapcsolt állapotban.
c. Nyomja meg bármely iránygombot a Fömenü megjelenítéséhez. Nyomja meg újra, hogy belépjen a Fömenü következő elemébe.
d. A kijelző keretének alsó lévő egyetlen váltógomb egy joystick-ként működik. A kurzor mozgatásához egyszerűen kapcsolja a gombot négy irányba. A kívánt opció kiválasztásához nyomja meg a gombot. A Főmenüben a Piros jelzi, hogy működik, a Sötét szürke nem használható.

FreeSync (csakHDMI/DP): Lehetővé teszi, hogy egy FreeSync-kompatibilis grafika forrás dinamikusan állítsa a képfrissítési sebességéet a tartalom jellemző képsebességétől függően az energiahatékony, gyakorlatilag rázkódásmentes és alacsony késlekedésű képfrissítéshez.

Hatósági és biztonsági tudnivalók

FCC felhívások

Ezt az eszközt megvizsgálták és megállapították, hogy teljesíti a B osztályú digitális eszközökre vonatkozó határértékeket az FCC Szabályzat 15. fejezete szerint. E határértékek úgy vannak tervezve, hogy lakásban történő telepítés esetén megfelelő védelmet nyújtsanak a káros interferencia ellen. Ez a berendezés rádiófrekvenciás energiát hoz létre, hasznosít és sugározhat, és ha nem a jelen utasításban előírt módon történik a telepítése, káros interferenciát okozhat a rádióhullámú kommunikációban.

Azonban előfordulhat, hogy interferencia lép fel adott telepítés esetén is. Ha a berendezés káros interferenciát okoz a rádió- vagy televízióvételben, amely a készülék ki- és bekapcsolásával határozható meg, akkor a felhasználó kötelessége, hogy megkísérelje az interferencia kiküszöbölését az alábbi lehetőségek közül egy vagy több alkalmazásával:

• Irányítsa másfelé vagy helyezze át a vevőantennát.
• Növelje a távolságot az eszköz és a vevőkészülék között.
• Az eszközt más áramkörhöz kapcsolódó fali dugaszolóaljzatba csatlakoztassa, mint amelyhez a vevőkészülék csatlakozik.
• Kérjen segítséget kereskedőjétől vagy gyakorlott rádió/televízió szakembertől.

CE megfelelőségi nyilatkozat

Az Acer Inc., ezúton kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC zavartűrési irányelv, a 2014/35/EU kisfeszültségű irányelv és a 2011/65/EU RoHS irányelv alapvető követelményeinek és egyéb vonatkozórendelkezéseinek, valamint az energia vonatkozású termékek ökológiai tervezési követelményeinek felállításáról szóló keretrendszer létrehozásával kapcsolatos 2009/125/EK irányelvnek.

Megjegyzés: Árnyékolt kábelek

Minden más számítástechnikai eszközhöz való csatlakoztatás árnyékolt kábelekkel történik az EMC-re vonatkozó előírásoknak való megfelelés érdekében.

Megjegyzés: Perifériák

Kizárólag olyan perifériákat (bemeneti/kimeneti eszközök, terminálok, nyomtatók stb.) szabad ehhez a berendezéshez csatlakoztatni, amelyek a B osztályú eszközökre előírt határértékeknek megfelelnek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádió- és televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által biztosított jogát, hogy ezt a terméket működtesse.

Üzemi feltételek

Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működtetésnek az alábbi két feltétele van: (1) Az eszköz nem okozhat káros zavart, és (2), az eszköznek minden zavart fogadnia kell, beleértve a nem kívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális készülék megfelel a kanadai ICES-003 szabványnak.

Elhasznált berendezések ártalmatlanítása felhasználók által az Európai Unióban lévő magánháztartásokban.

Az ilyen jelzéssel ellátott terméket, illetve csomagolását nem szabad háztartási szemétként kezelni. Ehelyett Önre hárul a felelősség, hogy a hulladék berendezést a hulladék elektromos és elektronikus berendezések ártalmatlanítására kijelölt begyűjtési ponton adja le. A hulladékká vált elektronikus berendezés elkülönített begyűjtésével és újrahasznosításával segít megőrizni a természeti erőforrásokat és biztosítja, hogy az egészséget és a környezetet védő módon hasznosítják újra. További tájékoztatásért a begyűjtőket és a termék újrahasznosítását illetően kérjük, lépjen kapcsolatba a helyi önkormányzattal, a kommunális hulladékkezelővel vagy azzal az üzlettel, ahol a terméket megvásárolta.

A monitor károsodásának elkerülése érdekében ne emelje a monitort a bázisán. Az Acer monitort az elektronikus készülékekhez kapott információk video és képi megjelenítése céljából kell megjeleníteni.

MÜSZAKI ADATOK

Tipusnév	Verzió	XZ242Q
LCD-kijelzőpanel Megjelenítő-rendszer		Színes TFT LCD
		Méret
		Pixelméret
		Fényerő
		Kontraszt
		Látószög
		Válaszidő 4 ms (G to G)
		Panel típusa
Frekvencia	V. frekvencia	HDMI1: 15KHz-140KHzHDMI2: 15KHz-180KHzDP: 180KHz-180KHz
	F. frekvencia	HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
Hangszóró		3WX2
Hang		Audio-kimenet (csak audikimenet) modell
Megjeleníthető színek száma		16,7 milliószín
Képpont-órajel		35.3MHz
Max. felbontás		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144 Hz;
Plug & Play		VESA DDCCI/DDC2B
Energiahatékonysági osztály		A
*Éves energiafogyasztás		28kWh (HDMI bemeneti modell esetén)
Energiafogyasztás Bekapcsolt állapotban		34 W
		Alvó mód
		Kikapcsolt állapotban
Bemeneti csatlakozó		HDMI1HDMI2DP
Bemeneti videojel		HDMI (Csak HDMI-elosztóval rendelkező típus)DP (Csak DP-elosztóval rendelkező típus)
Maximális képernyömérét		Vizszintes: 521.4 mmFüggöleges: 293.3mm
Áramforrás		DC 12V 5A
Kömyezeti feltételek		Működési hőmérséklet: 0° - 40°C Tárolásihőmérséklet: - 20°C - 60°C Működésipáratartalom: 10% - 85%
Méretek		534 (Sz) x 516-396(Ma) x 234(Mé) mm
Tömeg (nettő tömeg)		4.2 kg
Szerkezet (fizikai jellemzők)		Döntés: -5 ° és + 25 °Forgó: 360 °Magasságbeállítás: 120mm±5mmPivot: Nincslevehető lábtartó: Igen
Külső kezelőszervek:	Funkciók	Fényesség A meghajtó felett Gyorsindítás módKontraszt FreesyncFekete Boost CélpontKék fény NyelvACM OSD időtúllépésHDR ÁtláthatóságSuper Sharpness Frissítési arány: NumGamma OSD zárSzínhőmérséklet Bemenetmódok Automatikus forrásSzíntér DP formátumSzürkeárnyalatos mód Széles mód6 tengelyes színárnyalat PIP / PBPH-tergelyes telítettség Hot Key hozzárendelésHangerő DDC / CINéma HDMI fekete szint
*Minden műszaki változtalás jogát fenntartjuk.* Az éves energiafogyasztást a tipikus energiafogyasztás alapján számoljuk ki napi 4 órában, évente 365 naponként.
Szabványoknak való megfelelés

Acer termékéhez kézikönyveket és egyéb dokumentumokat a hivatalos Acer támogató weboldalon találhat.
