Марка	Acer
Модел	XZ242QP
Тип продукт	LCD монитор
Размер на екрана	23,6 инча (60 см)
Максимална резолюция	1920 x 1080 @ 144 Hz (HDMI2/DP)
Честота на опресняване	До 144 Hz
Време за реакция	4 ms (GtG)
Тип панел	VA
Яркост	400 cd/m² (типична)
Контраст	100 000 000:1 макс (DCR)
Ъгъл на видимост	178° хоризонтално / 178° вертикално
Свързаност	2x HDMI, 1x DisplayPort, аудио изход
Вградени високоговорители	2 x 3 W
Технологии	FreeSync, HDR, Light Blue, Black Boost, Точка за прицелване
Размери (с основа)	534 x 516-396 x 234 mm
Нето тегло	4,2 kg
Регулиране на височината	120 mm ±5 mm
Наклон	-5° до +25°
Завъртане	360°
Захранване	DC 12 V, 5 A (адаптер за захранване)
Консумация (работа)	34 W (типична)
Консумация (готовност)	0,5 W
Поддръжка и почистване	Изключете, извадете щепсела, използвайте мека кърпа без амоняк или алкохол
Безопасност	Не отваряйте, съхранявайте при температура между -20°C и 60°C
Стенно закрепване	VESA (сваляема стойка)

Често задавани въпроси - XZ242QP ACER

Как да почистя екрана на монитора Acer XZ242QP ?

Изключете монитора и извадете захранващия кабел. Напръскайте почистващ разтвор без разтворител върху мека кърпа и внимателно избършете екрана. Никога не използвайте продукти на основата на амоняк или алкохол.

Какви кабели са включени в кутията?

Мониторът се доставя с захранващ кабел, адаптер, HDMI кабел (опционален), DisplayPort кабел (опционален) и кратко ръководство за бърз старт.

Как да активирам FreeSync технологията?

FreeSync е достъпен чрез HDMI или DP портове. Уверете се, че вашият графичен източник е съвместим и активирайте опцията в OSD менюто на монитора (под Настройки или Игра). Това динамично настройва честотата на опресняване за гладко изживяване.

Каква е максималната резолюция и честота на опресняване?

Максималната резолюция е 1920 x 1080 с честота на опресняване до 144 Hz чрез HDMI2 или DisplayPort. При HDMI1 ограничението е 120 Hz.

Как да регулирам височината на монитора?

Мониторът е оборудван с регулиране на височината от 120 mm ±5 mm. Дръпнете или натиснете горната част на екрана, като държите основата, за да настроите височината според нуждите си.

Може ли мониторът да се закрепи на стена?

Да, стойката е сваляема (отделяема основа) и мониторът е съвместим с VESA стенни стойки. Консултирайте се с краткото ръководство за бърз старт за инструкции за сваляне на основата.

Какво да направя, ако няма изображение след свързване?

Проверете дали сигналният кабел (HDMI/DP) е правилно свързан и мониторът е включен. Уверете се, че избраният входен източник съответства на използвания порт (чрез бутона за източник в OSD менюто). Ако проблемът продължава, рестартирайте компютъра.

Каква е консумацията на енергия в режим на готовност?

Консумацията в режим на готовност е 0,5 W (типична). В изключен режим също е 0,5 W. За допълнително пестене на енергия извадете адаптера за захранване.

Как да почистя корпуса или рамката на монитора?

Използвайте леко влажна мека кърпа (вода), за да избършете рамката и основата. Не използвайте агресивни химикали, амоняк или алкохол. Избягвайте попадането на течност в отворите.

Къде мога да намеря пълното ръководство за употреба?

Пълното ръководство е достъпно за безплатно изтегляне в PDF формат на сайта за поддръжка на Acer или на notice-facile.com. Съдържа 113 страници с подробности за инсталацията, OSD настройките и спецификациите.

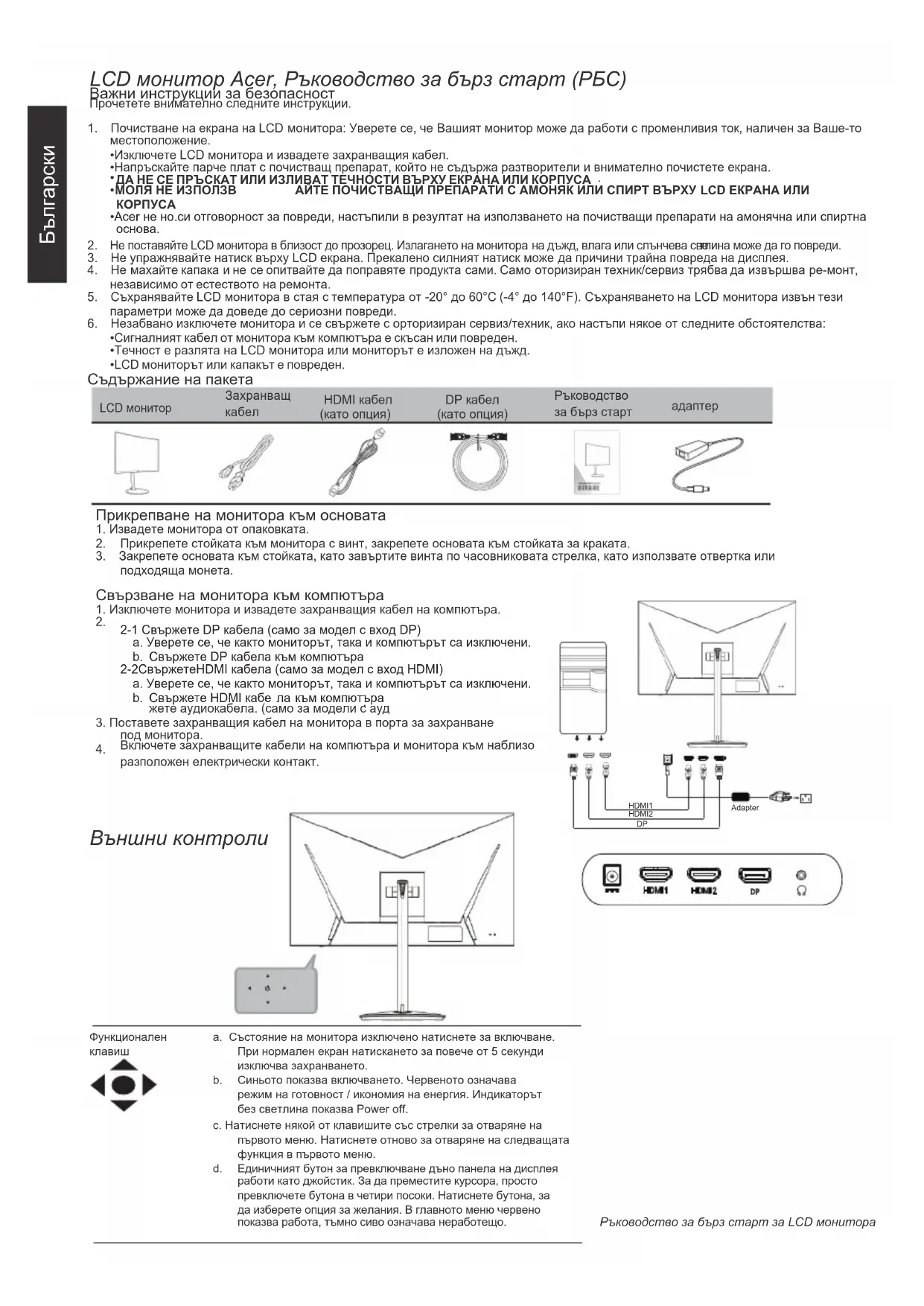

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ XZ242QP ACER

LCD монитор Асег, Ръководство за бърз старт (РБС)

Важни инструкций за безопасност

Прочетете внимателно следните инструкции.

1. Почистване на екрана на LCD монитора: Уверете се, че Вашят монитор може да работи с променливия ток, наличен за Ваше-то местоположение.

-Изключете LCD монитора и извадете захранващия кабел.

•Напръскайте парче плат с почистващ препарат, който не съдържа разтворители и внимателно почистете екрана.

•Асег не но.си отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

1. Не поставяйте LCD монитора в близост до прозорец. Излагането на монитора на дъжд, влага или слънчева свелина може да го повреди.

2. Не упражявайте натиск върху LCD екрана. Прекалено силният натиск може да причини трайна повреда на дисплея.

3. Не махайте капака и не се опитвайте да поправяте продукта сами. Само оторизиран техник/сервиз трябва да извършва ре-монт, независимо от естеството на ремонта.

4. Съхранявайте LCD монитора в стая с температура от -20° до 60°C (-4° до 140°F). Съхраняването на LCD монитора извън тези параметри може да доведе до сериозни повреди.

5. Незабвано изключете монитора и се свържете с орторизиран сервис/техник, ако настъпи някое от следните обстоятелства:

•Сигналният кабел от монитора към компютъра е скъсан или повреден.

•Течност е разлята на LCD монитора или мониторът е изложен на дъжд.

•LCD мониторът или капакът е повреден.

Съдържание на пакета

LCD монитор	Захранващ кабел	HDMI кабел (като опция)	DP кабел (като опция)	Ръководство за бърз старт	адаптер

Прикрепване на монитора към основата

1. Извадете монитора от опаковката.

2. Прикрепете стойката към монитора с винт, закрепете основата към стойката за краката.

3. Закрепете основата към стойката, като завъртите винта по часовниковата стрелка, като използвате отвертка или подходяща монета.

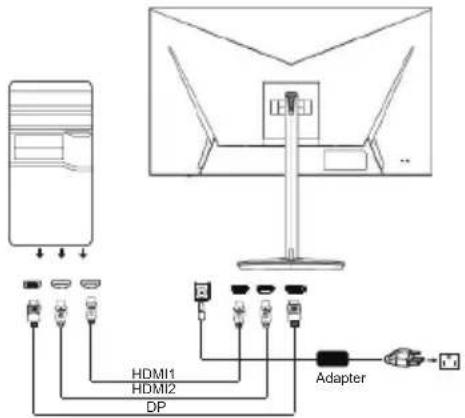

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра.

2. 2-1 Свържете DP кабела (само за модел с вход DP)

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете DP кабела към компютъра

2-2СвържетеHDMI кабела (само за модел с вход HDMI)

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете HDMI кабе на към компютъра жете аудиокабела. (само за модели с ауд

1. Поставете захранващия кабел на монитора в порта за захранване под монитора.

2. Включете захранващите кабели на компютъра и монитора към наблизо разположен електрически контакт.

Външни контроли

ОЛУ

HDMI1 HDMI2 DP Adapter

HDMI1 HDMI2 DP

Функционален

клавиш

a. Състояние на монитора изключено натиснете за включване. При нормален екран натискането за повече от 5 секунди изключва захранването.

b. Синьото показва включването. Червеното означава режим на готовност / икономия на енергия. Индикаторът без светлина показва Power off.

с. Натиснете някой от клавишите със стрелки за отваряне на първото меню. Натиснете отново за отваряне на следващата функция в първото меню.

d. Единичният бутон за превключване дъно панела на дисплея работи като джойстик. За да преместите курсора, просто превключете бутона в четири посоки. Натиснете бутона, за да изберете опция за желания. В главното меню червено показва работа, тъмно сиво означава неработещо.

FreeSync (сам о з а HDMI/DP): Тя ра зрешава на по ддържащ FreeSync графичен източник да променя динамично честотата на обновяване на екрана на б азат а на типични рамкови честоти на съдържание с цел енергийно ефективно, без виртуално зад ържане и с малко забавяне актуализиране на екрана.

Разпоредби и правила за безопасност

Бележки на ФКК

Този уред е тестван и отговаря на ограниченията за дигитални уреди клас Б в съответствие с Част 15 на наредбите на ФКК. Целта на тези критерии е да осигурят приемлива защита срещу вредни интерференции в жилищни инсталации. Този уред произвежда, използва и може да излъчва радиочестотна енергия и ако не бъде инсталиран и използван в съответствие с инструкциите може да доведе до смущения в радиокомуникациите.

Все пак, няма гаранция, че при някоя конкретна инсталация няма да се появи интерференция. Ако устройството причинява вредна интерференция на радио- или телевизионен приемник, което можете да установите, като изключите устройството и после го включите отново, насърчаваме потребителя да се опита да отстрани интерференцията чрез една или повече от следните мерки:

• Да преориентира или премести антената на приемника.
• Увеличете разстоянието между уреда и приемника.
• Свържете устройството в контакт във верига, различна от тази, в която е свързан приемникът.
• Да се консултира с търговския представител или с опитен радио/телевизионен техник.

Декларация за съвместимост на СЕ

С настоящето Acer Inc. декларира, че този LCD монитор отговаря на основните изисквания и на други приложими разпоредби от Директивата за електромагнитна съвместимост 2014/30/EU, Директивата заниско напрежение 2014/35/EU, Директивата за ограничаване на използването на опасни вещества 2011/65/EC и Директива 2009/125/EC що се отнася до изготвянето на регламент за прилагане на изискванията заекологичен дизайн на енергийни продукти.

Забележка: Екранирани кабели

Всички връзки с други изчислителни устройства трябва да се осъществяват чрез екранирани кабели, за да отговарят на предписанията на Директивата за електромагнитна съвместимост.

Забележка: Периферни устройства

Само периферни устройства (входни/изходни устройства, терминали, принтери и др.), сертифицирани за съответствие с критериите за Клас В, могат да се свързват с това оборудване. Работата с несертифицирани периферни устройства вероятно ще причини интерференция на радио- и телевизионното приемане.

Внимание

Промени или модификации, които не са изрично одобрени от производителя, могат да анулират правата на потребителя да използва този продукт, съгласно Федералната Комисия по Комуникациите.

Условия за работа

Това устройство отговаря на част 15 от правилника на ФКК. Работата му е предмет на следните две условия: (1) това устройство не трябва да причинява вредна интерференция и (2) това устройство трябва да приема интерференцията, която получава, дори и такава, която може да доведе до нежелани операции.

Забележка: Потребители от Канада

Този цифров уред от клас В е в съответствие с канадския стандарт ICES-003.

Изхвърляне на отпадъчно оборудване от потребители в частни домакинства в Европейския съюз.

Този символ върху продукта или опаковката показва, че той не може да се изхвърли с битовите отпадъци. Ваша отговорност е да изхвърлите отпадъчното оборудване като го предадете в подходящ пункт за събиране и рециклиране на електрическо и електронно оборудване. Разделното събиране и рециклиране на Вашето отпадъчно оборудване по време на изхвърлянето ще спомогне за запазване на природните ресурси и ще гарантира, че продуктът се рециклира по начин, който предпазва здравето на хората и защитава околната среда. За повече информация относно къде можете да предадете Вашето отпадъчно оборудване за рециклиране, свържете се със съответния офис във Вашия град, с местната служба за събиране на битови отпадъци или с магазина, от който сте закупили продукта.

За да предотвратите повреда на монитора, не повдигнете монитора с неговата основа.. Асег монитор е зададен за видео и визуално показване на информация, получена от електронни устройства.

СПЕЦИФИКАЦИЯ

Наименование на модела		Версия	XZ242Q
LCD панел Система за управление			TFT Color LCD
			Размер
			Разстояние между пикселите
			Яркост
			Контраст
			Зрителен ъгъл
			Време за отговор
			Тип панел
честота		Хоризонтална честота	HDMI1: 15KHz-140KHzHDMI2: 15KHz-180KHzDP: 180KHz-180KHz
		Вертикална честота	HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
говорител			3W x 2
звуков			Аудио изход (само аудио изход) Модел
Цветове на екрана			16,7 милиона цвета
Точова честота			35.3MHz
Максимална резолюция			HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Plug & Play			VESA DDCCI/DDC2B
Клас на енергийна ефективност			A
*Годишна консумация на енергия			28kWh (за HDMI-Input Model)
Консумация на енергия	Включен режим		34 W
	Спящ режим		0,5 W (станд.)
	Изключен ре жим		0,5 W (станд.)
Вход			HDMI1HDMI2DP
Входящ видеосигнал			HDMI (само за модели сHDMI хъб)DP (само за модели сDP хъб)
Максимален размер на екрана			Хоризонтално: 521.4mmВертикално: 293.3mm
Източник на захранване			DC 12V 5A
Околна среда			Работна температура: от 0° до 40°CТемпература при съхранение: от -20° до 60°CВлажност при работа: от 10% до 85%
Размери			534(Ш)х516~396(В)х234(Д) mm
Тегло (нетно тегло)			4.2kg
Механични спецификации			Наклон: -5° до + 25°Панта: НеЗавъртане: 360°Подвижна стойка за крака: ДаРегулиране на височината: 120mm±5mm
Външни контроли:	Функции	ЯркостКонтрастЧерно усиванеСия светлинаACMHDCупер остротаГамаТемпература на цветаРежимиЦветово пространствоРежим на сивоБ-осен Нueб-осна сатурацияСила на звукаНамНад шофиранеФreesyncЦелева точкаЕаик	Време за изнакване в OSDПрозрачностСкорост на опресняване NumЗаключване на екранното меноВходАвтоматичен източникDP форматШирок режимРІР / РВРПрисаюване на бърз клавишDDC / CIНиво на черно HDMIРежим бърз старт
* Всички спецификации подлежат на промяна без предизвестие.* Годишната консумация на енергия се изчислява, като се използва типичната консумация на енергия 4 часа на ден, 365 дни годишно.
Регулаторна съвместимост

Ръководств ата и други документи за Вашия продукт Acer ще намерите на официалната страница за поддръжка на Acer.
