Бренд	Acer
Модель	XZ242QP
Тип продукта	ЖК-монитор
Размер экрана	23,6 дюйма (60 см)
Максимальное разрешение	1920 x 1080 @ 144 Гц (HDMI2/DP)
Частота обновления	до 144 Гц
Время отклика	4 мс (GtG)
Тип панели	VA
Яркость	400 кд/м² (типичная)
Контрастность	100 000 000:1 макс (DCR)
Угол обзора	178° горизонтальный / 178° вертикальный
Подключение	2x HDMI, 1x DisplayPort, аудиовыход
Встроенные динамики	2 x 3 Вт
Технологии	FreeSync, HDR, Light Blue, Black Boost, прицел
Размеры (с подставкой)	534 x 516-396 x 234 мм
Вес нетто	4,2 кг
Регулировка по высоте	120 мм ±5 мм
Наклон	от -5° до +25°
Поворот	360°
Питание	DC 12 В, 5 А (адаптер питания)
Потребление (работа)	34 Вт (типичное)
Потребление (ожидание)	0,5 Вт
Уход и чистка	Выключите, отключите, используйте мягкую ткань без аммиака и спирта
Безопасность	Не открывать, хранить при температуре от -20°C до 60°C
Настенное крепление	VESA (съёмная подставка)

Часто задаваемые вопросы - XZ242QP ACER

Как чистить экран монитора Acer XZ242QP?

Выключите монитор и отключите кабель питания. Распылите чистящий раствор без растворителей на мягкую ткань и аккуратно протрите экран. Никогда не используйте средства на основе аммиака или спирта.

Какие кабели входят в комплект?

Монитор поставляется с кабелем питания, адаптером, кабелем HDMI (опционально), кабелем DisplayPort (опционально) и кратким руководством пользователя.

Как включить технологию FreeSync?

FreeSync доступен через порты HDMI или DP. Убедитесь, что ваш графический источник совместим, и включите опцию в меню OSD монитора (в разделе Настройки или Игры). Это динамически регулирует частоту обновления для плавной работы.

Какое максимальное разрешение и частота обновления?

Максимальное разрешение составляет 1920 x 1080 с частотой обновления до 144 Гц через HDMI2 или DisplayPort. При использовании HDMI1 лимит составляет 120 Гц.

Как отрегулировать высоту монитора?

Монитор оснащён регулировкой по высоте 120 мм ±5 мм. Потяните или нажмите на верхнюю часть экрана, удерживая основание, чтобы отрегулировать высоту.

Можно ли закрепить монитор на стене?

Да, подставка съёмная (отсоединяемая ножка), и монитор совместим с настенными креплениями VESA. Обратитесь к краткому руководству пользователя для получения инструкций по снятию ножки.

Что делать, если после подключения нет изображения?

Проверьте, что сигнальный кабель (HDMI/DP) правильно подключён и монитор включён. Убедитесь, что выбранный источник входного сигнала соответствует используемому порту (через кнопку источника в меню OSD). Если проблема не устранена, перезагрузите компьютер.

Какое потребление электроэнергии в режиме ожидания?

Потребление в режиме ожидания составляет 0,5 Вт (типичное). В выключенном режиме также 0,5 Вт. Для дополнительной экономии энергии отключайте адаптер питания.

Как чистить корпус или рамку монитора?

Используйте мягкую слегка влажную ткань (с водой) для протирки рамки и подставки. Не используйте агрессивные химикаты, аммиак или спирт. Избегайте попадания жидкости внутрь отверстий.

Где найти полное руководство пользователя?

Полное руководство доступно для бесплатного скачивания в формате PDF на сайте поддержки Acer или на notice-facile.com. Оно содержит 113 страниц с подробным описанием установки, настроек OSD и технических характеристик.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XZ242QP ACER

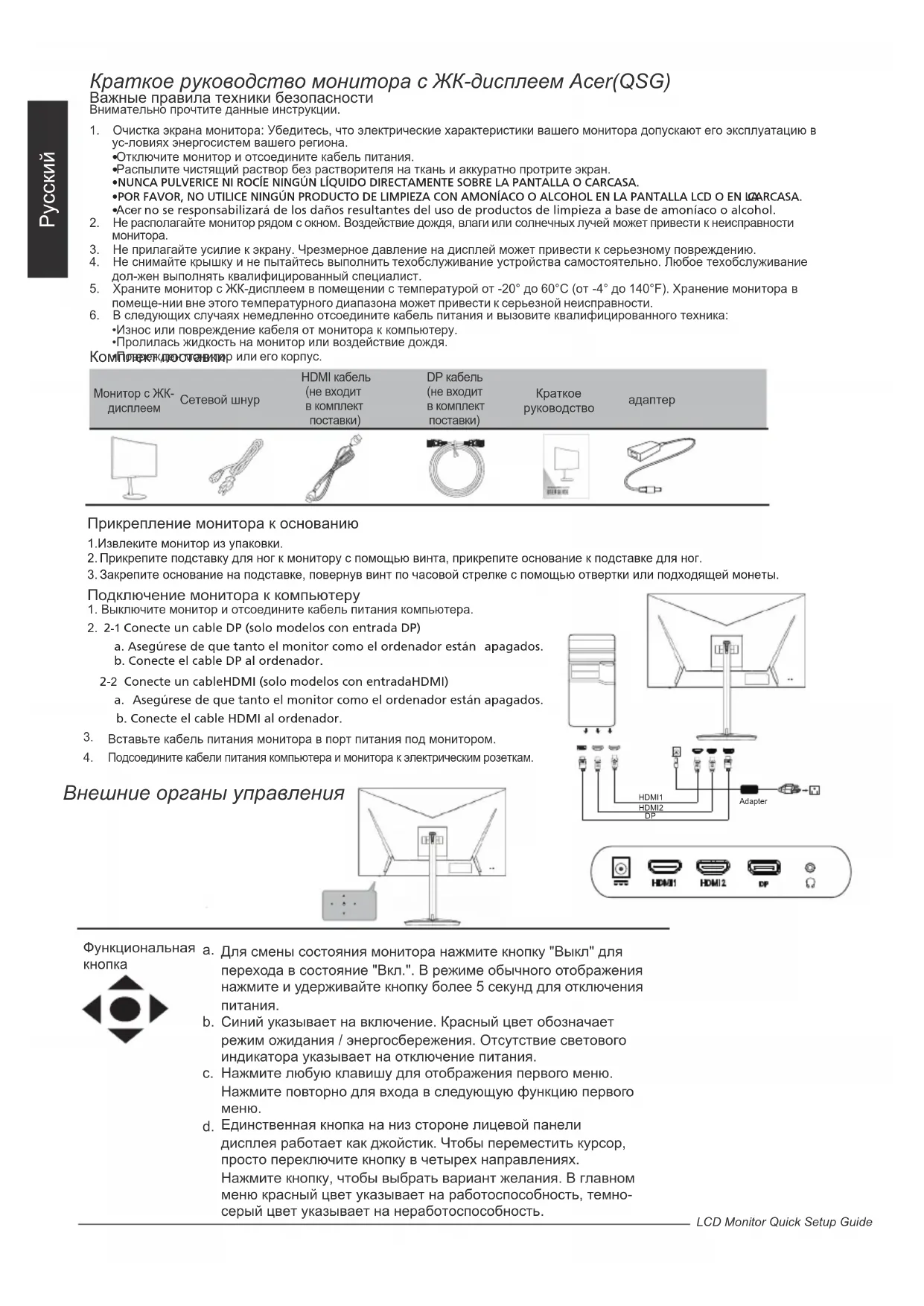

Краткое руководство монитора с ЖК-дисплеем Acer(QSG)

Важные правила техники безопасности

Внимательно прочтите данные инструкции.

1. Очистка экрана монитора: Убедитесь, что электрические характеристики вашего монитора допускают его эксплуатацию в условиях энергосистем вашего региона.

- Отключите монитор и отсоедините кабель питания.

•Распылите чистящий раствор без растворителя на ткань и аккуратно протрите экран.

•NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA.

•POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONÍACO O ALCOHOL EN LA PANTALLA LCD O EN LOARCASA.

1. Не располагайте монитор рядом с окном. Воздействие дождя, влаги или солнечных лучей может привести к неисправности монитора.

2. Не прилагайте усилие к экрану. Чрезмерное давление на дисплей может привести к серьезному повреждению.

3. Не снимайте крышку и не пытайтесь выполнить техобслуживание устройства самостоятельно. Любое техобслуживание должен выполнять квалифицированный специалист.

4. Храните монитор с ЖК-дисплеем в помещении с температурой от -20° до 60°C (от -4° до 140°F). Хранение монитора в помеще-нии вне этого температурного диапазона может привести к серьезной неисправности.

5. В следующих случаях немедленно отсоедините кабель питания и вызовите квалифицированного техника:

- Износ или повреждение кабеля от монитора к компьютеру.

• Пролилась жидкость на монитор или воздействие дождя.

КомПовеждюотенкир или его корпус.

Монитор с ЖК-дисплеем	Сетевой шнур	HDMI кабель (не входит в комплект поставки)	DP кабель (не входит в комплект поставки)	Краткое руководство	адаптер

Прикрепление монитора к основанию

1.Извлеките монитор из упаковки.
2. Прикрепите подставку для ног к монитору с помощью винта, прикрепите основание к подставке для ног.
3. Закрепите основание на подставке, повернув винт по часовой стрелке с помощью отвертки или подходящей монеты.

Подключение монитора к компьютеру

1. Выключите монитор и отсоедините кабель питания компьютера.
2. 2-1 Conecte un cable DP (solo modelos con entrada DP)

1. Вставьте кабель питания монитора в порт питания под монитором.
2. Подсоедините кабели питания компьютера и монитора к электрическим розеткам.

Внешние органы управления

Функциональная кнопка

a. Для смены состояния монитора нажмите кнопку "Выкл" для перехода в состояние "Вкл.". В режиме обычного отображения нажмите и удерживайте кнопку более 5 секунд для отключения питания.
b. Синий указывает на включение. Красный цвет обозначает режим ожидания / энергосбережения. Отсутствие светового индикатора указывает на отключение питания.
с. Нажмите любую клавишу для отображения первого меню. Нажмите повторно для входа в следующую функцию первого меню.
d. Единственная кнопка на низ стороне лицевой панели дисплея работает как джойстик. Чтобы переместить курсор, просто переключите кнопку в четырех направлениях. Нажмите кнопку, чтобы выбрать вариант желания. В главном меню красный цвет указывает на работоспособность, темно-серый цвет указывает на неработоспособность.

FreeSync (только для HDMI/DP): Позволяет видеокарте, поддерживающей технологию FreeSync, динамически настраивать частоту обновленияэкрана, основываясь на частоте кадров источника, для обеспечения энергоэффективного обновления изображения без зависаний и с минимальной задержкой.

Правила и замечания, касающиеся безопасности

Правила FCC

Данное оборудование было проверено и признано соответствующим ограничениям на цифровые устройства класса В в соответствии с Частью 15 правил FCC. Целью этих ограничений является обеспечение приемлемой защиты от вредных помех при установке оборудования в жилых помещениях. Данное оборудование генерирует, использует и может распространять радиочастотное излучение и при нарушении инструкции по установке или эксплуатации может вызывать помехи при радиосвязи. Однако даже при соблюдении инструкций по установке нет гарантии того, что в каком-то конкретном случае не возникнут помехи. Если данный прибор вызывает помехи при приеме радио- и телевизионных сигналов, что можно проверить, выключив и включив прибор, пользователю рекомендуется попытаться устранить помехи с помощью приведенных ниже мер:

• изменить ориентацию или местоположение приемной антенны;
• увеличить расстояние между приемником и прибором;
• подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник;
• обратиться за помощью к продавцу или опытному специалисту по теле- и радиотехнике.

Заявление о соответствии СЕ

Настоящим Acer Inc. заявляет, что монитор соответствует основным требованиям и другим соответствующим положениям Директивы EMC 2014/30/EU, Директиве по низкому напряжению 2014/35/EU, директиве RoHS 2011/65/EU и директиве 2009/125/EC, учреждающей рамки для установления требований по экологическому дизайну потребляющей энергию продукции.

Примечание. Экранированные кабели

Для выполнения требований правил EMC все подключения к другим вычислительным устройствам необходимо выполнять посредством экранированных кабелей.

Примечание. Периферийные устройства

К данному устройству можно подсоединить только периферийные устройства (устройства ввода-вывода, терминалы, принтеры и т.п.), сертифицированные на соответствие ограничениям класса В. Эксплуатация несертифицированных периферийных устройств может привести к помехам при приеме радио и телесигналов.

Внимание.

Изменения или модификации, явно не одобренные производителем, могут повлечь за собой аннулирование права пользователя, предоставленного Федеральной комиссией по связи США, на эксплуатацию данного изделия.

Условия эксплуатации

Данное устройство соответствует требованиям Части 15 правил FCC. Эксплуатация устройства допускается при соблюдении следующих двух условий: (1) это устройство не должно создавать вредных помех, и (2) это устройство должно принимать все помехи, включая помехи, которые могут препятствовать нормальной эксплуатации.

Примечание. Для пользователей в Канаде

Этот цифровой прибор класса В соответствует канадским требованиям ICES-003.

Утилизация использованного оборудования пользователем в ЕС

Данный символ на изделии или упаковке означает, что изделие нельзя утилизировать с другими бытовыми отходами. Кроме того, за утилизацию использованного оборудования несет пользователь. Необходимо отправить оборудование в специальный пункт сбора для переработки электрического и электронного оборудования. Раздельный сбор и переработка оборудования поможет сохранить природные ресурсы и обеспечит надлежащую обработку без вреда для человека и окружающей среды. Для получения дополнительной информации о местах сбора подобного оборудования для переработки обратитесь в местную администрацию, службу по обработке бытовых отходов или магазин, где было приобретено изделие.

Во избежание повреждения монитора, не поднимайте его за основание.

Монитор Асег предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование модели	Версия	XZ242Q
ЖК-дисплей Главная система		ЖК-дисплей TFT
	Размер	23.6" (60cm)
	Просмотр при наклоне	0.27156mm
	Яркость	400 нит (стандарт)
	Контрастность	100000000:1 макс. (DCR)
	Угол просмотра	CR > 10; R/L:178 U/D:178
	Время отклика	4 мс (G - G)
	Тип панели	VA
Н/У Частота по	Частота по горизонтали	HDMI1: 15KHz-140KHzHDMI2: 15KHz-180KHzDP:180KHz-180KHz
	Частота по вертикали	HDMI1: 48Hz-120HzHDMI2: 48Hz-144HzDP: 48Hz-144Hz
Оратор		3Wx2
аудио		Аудиовыход (только аудиовыход) Модель
Цвета дисплея		16,7 млн. цветов
Синхросигнал		35.3МГц
Макс. разрешение		HDMI1: 1920x1080@120Hz;HDMI2: 1920x1080@144Hz;DP: 1920 x1080@144Hz;
Plug & Play		VESA DDCCI/DDC2B
Класс энергоэффективности		A
*Ежегодное потребление энергии		28kWh (для модели с интерфейсом HDMI)
Энергопотребление Режим вкл.	34Вт
	Спящий режим	0,5 Вт (обычн.)
	Режим выкл.	0,5 Вт (обычн.)
Входной разъем		HDMI1HDMI2DP
Входной видеосигнал		HDMI(только модель с HDMI-концентратором)DP(только модель с DP-концентратором)
Максимальный размер экрана		По горизонтали:521.4 ммПо вертикали: 293.3мм
Источник питания		DC 12V .5A
Условия окружающей среды		Рабочая температура: от 0° до 40°CTемпература хранения: от -20° до 60°CPабочая влажность: от 10% до 85%
Размеры		534 (Ш) x 516-396(В) x 234(Д) мм
Вес (нетто)		4.2г
Технические характеристики механизма		Наклон: от -5° до + 25°Поворот: 360°Регулировка по высоте: 120мм±5ммПоворот: нетСъемная подставка для ног: Да
Внешние органы управления:	Функции	Яркость Контрастность Black Boost Синий свет ACM HDR Супер резкость Гамма Цветовая температура Режимы Цветовое пространство Режим оттенков серого 6-осевой оттенок 6-осевая насыщенность объем	безгласный Over Drive Freesync Aim Point Язык Тайм-аут OSD Прозрачность Частота обновления Num Блокировка экранного меню Ввод Авто Источник Формат DP Широкий режим PIP / PBP Назначение горячих клавишDDC / CI HDMI черный уровень Режим быстрого запуска
* Все технические характеристики могут быть изменены без предварительного уведомления.* Годовое потребление энергии рассчитывается с использованием типичного энергопотребления 4 часа в сутки, 365 дней в году.
Соответствие нормативам

Руководства по эксплуатации и прочая документация к устройству Асег находятся на официально м веб-сайте службы поддержки Acer.

• ДА НЕ СЕ ПРЪСКАТ ИЛИ ИЗЛИВАТ ТЕЧНОСТИ ВЪРХУ ЕКРАНА ИЛИ КОРПУСА

•МОЛЯ НЕ ИЗПОЛЗВ АЙТЕ ПОЧИСТВАЩИ ПРЕПАРАТИ С АМОНЯК ИЛИ СПИРТ ВЪРХУ LCD ЕКРАНА ИЛИ

КОРПУСА
