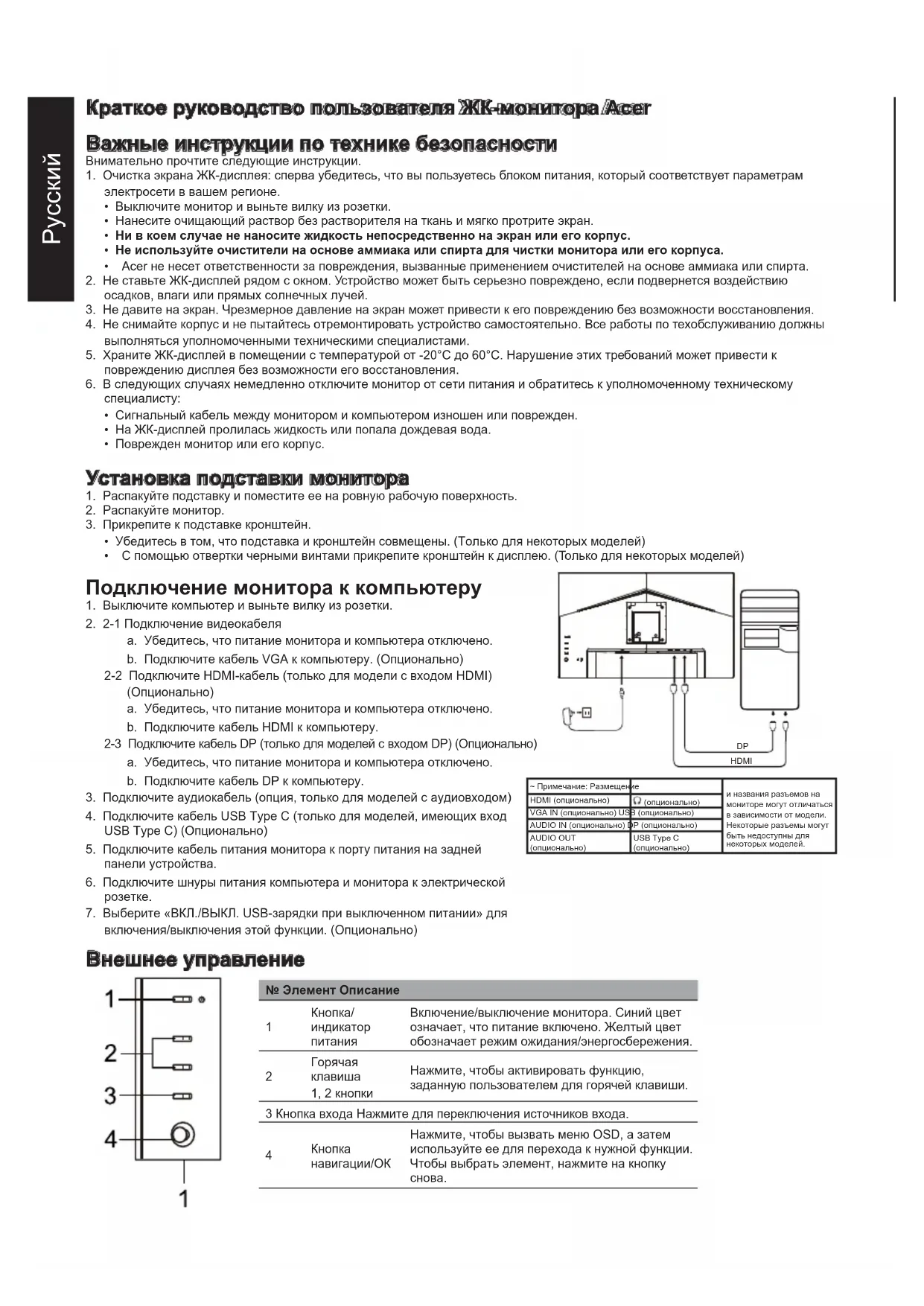

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XFA243YS ACER

1. Очистка экрана ЖК-дисплея: сперва убедитесь, что вы пользуетесь блоком питания, который соответствует параметрам

электросети в вашем регионе.

• Выключите монитор и выньте вилку из розетки.

• Нанесите очищающий раствор без растворителя на ткань и мягко протрите экран.

• Ни в коем случае не наносите жидкость непосредственно на экран или его корпус.

• Не используйте очистители на основе аммиака или спирта для чистки монитора или его корпуса.

• Acer не несет ответственности за повреждения, вызванные применением очистителей на основе аммиака или спирта.

2. Не ставьте ЖК-дисплей рядом с окном. Устройство может быть серьезно повреждено, если подвернется воздействию

осадков, влаги или прямых солнечных лучей.

3. Не давите на экран. Чрезмерное давление на экран может привести к его повреждению без возможности восстановления.

4. Не снимайте корпус и не пытайтесь отремонтировать устройство самостоятельно. Все работы по техобслуживанию должны

выполняться уполномоченными техническими специалистами.

5. Храните ЖК-дисплей в помещении с температурой от -20°C до 60°C. Нарушение этих требований может привести к

повреждению дисплея без возможности его восстановления.

6. В следующих случаях немедленно отключите монитор от сети питания и обратитесь к уполномоченному техническому

• Сигнальный кабель между монитором и компьютером изношен или поврежден.

• На ЖК-дисплей пролилась жидкость или попала дождевая вода.

• Поврежден монитор или его корпус. Установка подставки монитора

1. Распакуйте подставку и поместите ее на ровную рабочую поверхность.

2. Распакуйте монитор.

3. Прикрепите к подставке кронштейн.

• Убедитесь в том, что подставка и кронштейн совмещены. (Только для некоторых моделей)

• С помощью отвертки черными винтами прикрепите кронштейн к дисплею. (Только для некоторых моделей) Подключение монитора к компьютеру

1. Выключите компьютер и выньте вилку из розетки.

2. 2-1 Подключение видеокабеля

a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите кабель VGA к компьютеру. (Опционально) 2-2 Подключите HDMI-кабель (только для модели с входом HDMI) (Опционально) a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите кабель HDMI к компьютеру. 2-3 Подключите кабель DP (только для моделей с входом DP) (Опционально) a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите кабель DP к компьютеру.

3. Подключите аудиокабель (опция, только для моделей с аудиовходом)

4. Подключите кабель USB Type C (только для моделей, имеющих вход

USB Type C) (Опционально)

5. Подключите кабель питания монитора к порту питания на задней

6. Подключите шнуры питания компьютера и монитора к электрической

7. Выберите «ВКЛ./ВЫКЛ. USB-зарядки при выключенном питании» для

включения/выключения этой функции. (Опционально) ~ Примечание: Размещение и названия разъемов на мониторе могут отличаться в зависимости от модели. Некоторые разъемы могут быть недоступны для некоторых моделей. HDMI (опционально) (опционально) VGA IN (опционально) USB (опционально) AUDIO IN (опционально) DP (опционально) AUDIO OUT (опционально) USB Type C (опционально) Внешнее управление № Элемент Описание

Включение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/энергосбережения.

1, 2 кнопки Нажмите, чтобы активировать функцию, заданную пользователем для горячей клавиши. 3 Кнопка входа Нажмите для переключения источников входа.

навигации/ОК Нажмите, чтобы вызвать меню OSD, а затем используйте ее для перехода к нужной функции. Чтобы выбрать элемент, нажмите на кнопку

HDMIРусский Заявления о соответствии нормативам и технике безопасности Заявление о соответствии требованиям Федерального агентства по связи (FCC). Данное оборудование прошло испытания и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с Частью 15 Правил FCC. Эти ограничения призваны обеспечить разумную защиту от вредоносных помех при установке оборудования в жилой зоне. Оборудование генерирует, использует и способно излучать радиочастотную энергию, и в случае нарушения инструкций по установке и эксплуатации может создавать помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в каких-либо конкретных случаях установки. Если устройство все же создает помех для приема теле- или радиосигнала (что можно определить по переключателю), для устранения помех рекомендуется принять следующие меры:

• Отрегулируйте направление или положение антенны приемника.

• Увеличьте расстояние между устройством и приемником.

• Подключите устройство к другому источнику питания, а не тому, к которому подключен приемник.

• Обратитесь за помощью к своему продавцу или опытному специалисту по радиотехнике или ТВ.

Во избежание повреждения монитора не поднимайте его за кронштейн. Примечание. Экранированный кабель Все подключения к другим компьютерным устройствам должны выполняться с помощью экранированных кабелей с целью защиты от электромагнитных помех. Примечание. Периферийные устройства К устройству можно подключать только сертифицированные периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и пр.), которые соответствуют ограничениям класса . Использование несертифицированных периферийных устройств может привести к помехам для приема теле- и радиосигналов.

Любые изменения и модификации, не одобренные в явном виде производителем, могут привести к аннулированию права на использование этого изделия. Условия эксплуатации Данное устройство соответствует требованиям Части 15 правил FCC. Эксплуатация устройства допускается при соблюдении следующих двух условий: (1) устройство не создает вредоносных помех; (2) устройство должно быть способным принимать любые помехи, включая те, которые могут привести к нежелательным операциям. Примечание: Для пользователей в Канаде Пояснение к «Положениям об организации переработки и утилизации электрических и электронных изделий» Если пользователю больше не требуется данное устройство, или подошел конец срока его службы, соблюдайте государственные нормативы и положения относительно переработки электрических и электронных отходов. Отдавайте их на переработку через местных производителей, обладающих возможностями переработки согласно требованиям государственного законодательства. Так вы заботитесь о своей планете и защищаете ее. Утилизация оборудования для домашних пользователей в ЕС Этот символ на изделии или упаковке указывает на то, что изделие не должно утилизироваться вместе с другими бытовыми отходами. При утилизации использованных устройств вы должны отнести их в пункт сбора электрического и электронного оборудования для утилизации. Отдельный сбор и утилизация использованных устройств помогают сохранять природные ресурсы и перерабатывать отходы безвредным для здоровья и окружающей среды способом. Для получения дополнительной информации о пунктах переработки использованных устройств обратитесь в муниципалитет, службу утилизации бытовых отходов или в магазин, где вы приобрели устройство. Декларация соответствия нормам СЕ Настоящим компания Acer Inc. заявляет, что изделие соответствует основным требованиям и применимым положениям директивы по электромагнитной совместимости 2014/30/EU, директивы о низковольтном оборудовании 2014/35/EU, директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и директивы 2009/125/EC в отношении основ установки требований экодизайна для продукции, связанной с производством электрической энергии. Монитор Acer предназначен для воспроизведения видео и визуального отображения данных с электронных устройств.Русский СПЕЦИФИКАЦИИ

Главная система Цветной ЖК-дисплей TFT Размер Ширина 60 см Шаг пикселя 0,275 мм (гориз.) × 0,275 мм (верт.) Яркость 250 кд/м

(стандартно) Контрастность Макс. 100000000:1 (ACM) Угол обзора 178° (гор.) 178° (верт.) (CR=10) Время отклика 1 мс (переменная скорость передачи в битах) Тип панели VA

горизонтали HDMI: 31,469 – 192,692 КГц DP: 31,469 – 192,692 КГц Частота по вертикали HDMI: 48 – 165 Гц DP: 48 – 165 Гц Цвета отображения 16,7 млн цветов Синхросигнал HDMI: 393,092 МГц DP: 393,092 МГц Максимальное разрешение HDMI: 1920×1080 при 165 Гц DP: 1920×1080 при 165 Гц Plug & Play VESA DDCCI/DDC2B Потребляемая мощность Режим вкл. 21 Вт (стандартно) Спящий режим 0,5 Вт (стандартно) В выключенном

0,3 Вт (стандартно) Входной разъем HDMI (только для моделей с входом HDMI) (опционально) DP (только модель с DP-входом) (опционально) Входной видеосигнал HDMI (только для моделей с входом HDMI) (опционально) DP (только модель с DP-входом) (опционально) Динамики 2 Вт x 2 (только для модели с аудиовходом) (опционально) Максимальный размер экрана По горизонтали: 527 мм По вертикали: 296 мм Источник питания ВХОД: 100-240 В - 50/60 Гц Условия окружающей среды Рабочая температура: от 0 ° до 40 °C Температура хранения: от -20 ° до 60 °C Рабочая влажность: от 20% до 80%

540,3 (Ш) x 375,0-495,0 (В) x 234,0 (Г) мм Вес (нетто) 4,30

Спецификации конструкции Наклон: от -5° до +25° Разворот: +/-360° Регулировка по высоте: 120 мм Поворот: +/-90° Отсоединяемая нижняя подставка: да Внешние органы

Переключатели/кнопки Кнопка питания Горячая клавиша 1 Горячая клавиша 2

Контрастность Слабый синий свет Усиление черного ACM HDR Высокая резкость

Цветовая схема Реж.градац.сер. 6 цветов Насыщ. 6 цветов

Время отклика FreeSync Premium VRB Зн. частоты обн. Сверхнизкая задержка Целевая точка

Вр. отобр. Меню Прозрачность Блокировка меню

Автоисточник Широкоэк.реж. Горячие клавиши DDC/CI Ур. черного HDMI Реж. быст. зап.
