XFA243YS - Monitor ACER - Ingyenes használati útmutató

Terméktípus	LCD monitor
Márka	Acer
Modell	XFA243YS
Képernyő mérete	23,8 hüvelyk (60 cm)
Panel típusa	VA
Maximális felbontás	1920 × 1080 @ 165 Hz
Fényerő	250 cd/m² (tipikus)
Kontraszt	10000000:1 max. (ACM)
Válaszidő	1 ms (VRB)
Látószög	178° vízszintes / 178° függőleges (CR=10)
Megjeleníthető színek	16,7 millió
Függőleges frekvencia	48 - 165 Hz
Bemeneti csatlakozók	HDMI (opcionális), DP (opcionális), VGA (opcionális), USB Type-C (opcionális)
Beépített hangszórók	2 W × 2 (opcionális)
Energiafogyasztás (bekapcsolva)	21 W (tipikus)
Energiafogyasztás (készenlét)	0,5 W (tipikus)
Tápegység	100-240 V ~ 50/60 Hz
Méretek (Sz × M × Mé)	540,3 × 375,0-495,0 × 234,0 mm
Nettó tömeg	4,30 kg
Magasságállítás	120 mm
Döntés	-5° és +25° között
Forgatás / Pivotálás	±360° / ±90°
Kivehető talp	Igen
Karbantartás és tisztítás	Törölje le egy enyhén nedves, oldószermentes puha ruhával. Ne permetezzen folyadékot közvetlenül a képernyőre. Kerülje az ammóniát vagy alkoholt tartalmazó tisztítószereket.
Biztonság	Ne tegye ki esőnek, nedvességnek vagy napfénynek. Ne nyissa fel a házat, és ne próbálja maga megjavítani. Azonnal húzza ki a tápkábelt, ha a kábel megsérült vagy folyadék került bele.
Üzemi hőmérséklet	0 °C és 40 °C között
Tárolási hőmérséklet	-20 °C és 60 °C között

Gyakran ismételt kérdések - XFA243YS ACER

Hogyan tisztítsam az Acer XFA243YS monitor képernyőjét?

Kapcsolja ki és húzza ki a monitort. Használjon egy enyhén nedves, oldószermentes tisztítóoldatos puha ruhát. Soha ne permetezzen folyadékot közvetlenül a képernyőre vagy a házra. Kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Mi a maximális felbontás és frissítési frekvencia?

A maximális felbontás 1920 × 1080 pixel, a frissítési frekvencia pedig akár 165 Hz HDMI-n vagy DisplayPort-on keresztül.

Hogyan állítsam be a monitor magasságát és döntését?

A monitor 120 mm magasságállítást, -5° és +25° közötti döntést, ±360° forgatást és ±90° pivotálást kínál. Használja a képernyő alatti vezérlőket a szög beállításához.

Milyen kábelek járnak a monitorhoz?

A mellékelt kábelek régiónként változhatnak. Általában egy HDMI vagy DisplayPort kábel tartozék. A pontos tartozékokért nézze meg a csomagolás tartalmát.

Hogyan aktiváljam a FreeSync Premium módot?

A monitor támogatja a FreeSync Premium funkciót. Az aktiváláshoz lépjen az OSD (képernyőn megjelenő) menübe a navigációs gomb segítségével, keresse meg a 'FreeSync' opciót, és állítsa 'Be' értékre. Győződjön meg arról, hogy a videokártyája kompatibilis.

Mit tegyek, ha a monitor nem jelenít meg képet?

Ellenőrizze, hogy a tápkábel csatlakoztatva van-e, és a bekapcsológomb világít-e (kék fény). Győződjön meg arról, hogy a videokábel megfelelően van csatlakoztatva a számítógéphez és a monitorhoz. Próbálja megváltoztatni a bemeneti forrást a 'Bemenet' gombbal.

Kompatibilis a monitor a VESA szabvánnyal?

Igen, a monitor kompatibilis a VESA tartókkal. A talp kivehető. Használja a VESA 100×100 mm-es rögzítőfuratokat (a pontos méretekért nézze meg a kézikönyvet).

Hogyan csökkentsem a szem fáradását?

A monitor olyan funkciókat kínál, mint a Flicker-less és a Low Blue Light. Aktiválja ezeket az opciókat az OSD menüben a fáradtság csökkentése érdekében. Állíthatja a fényerőt és a kontrasztot is.

Mekkora az energiafogyasztás készenléti módban?

A készenléti módban jellemzően 0,5 W, kikapcsolt állapotban pedig 0,3 W a fogyasztás. Energiatakarékosság érdekében húzza ki a monitort, ha hosszabb ideig nem használja.

Hol tudom letölteni a használati útmutatót?

A használati útmutató letölthető az Acer hivatalos weboldaláról. Keresse meg a XFA243YS modellt a támogatási szakaszban. A csomagoláson található QR-kódot is beolvashatja.

HASZNÁLATI ÚTMUTATÓ XFA243YS ACER

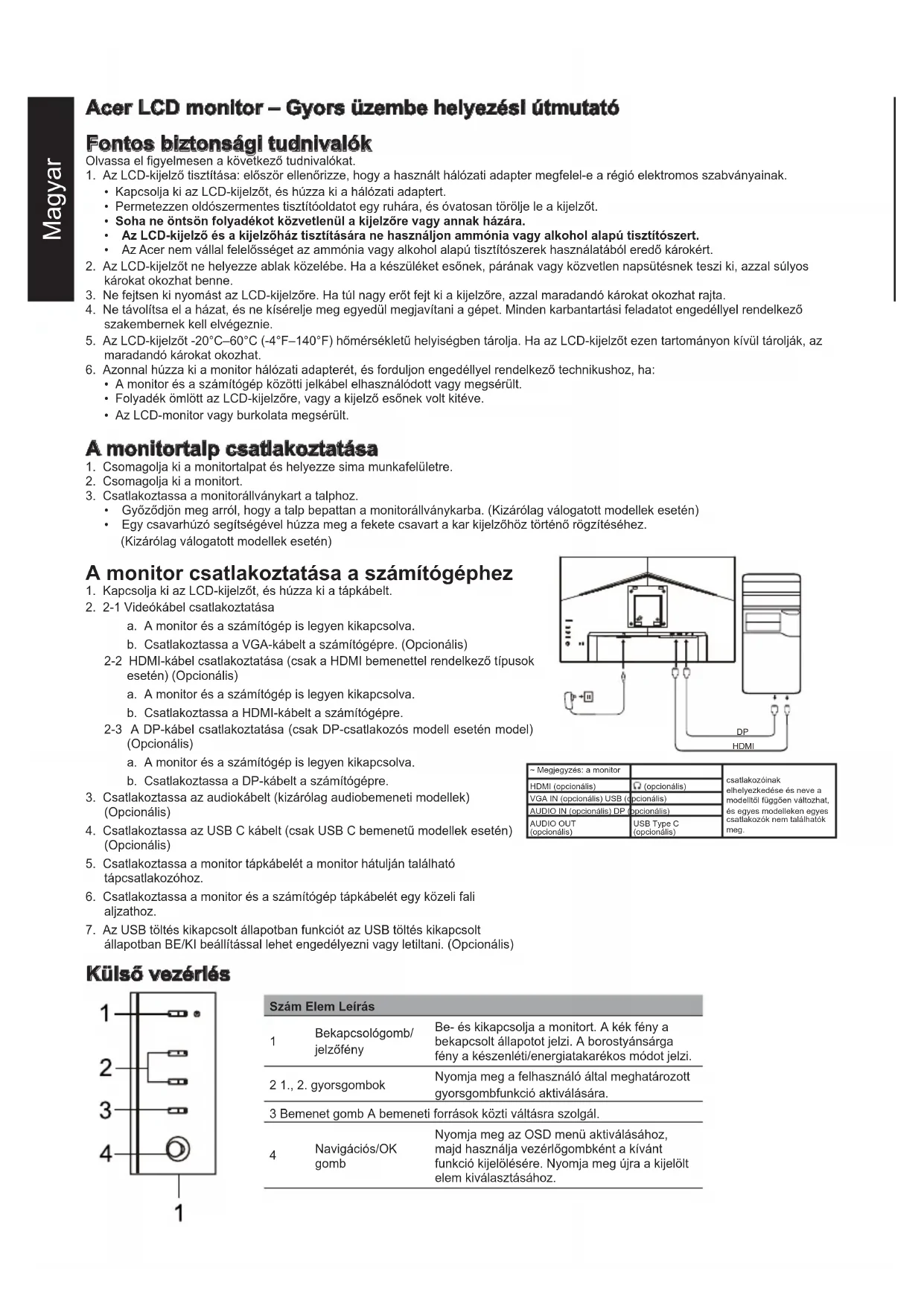

Acer LCD monitor - Gyors üzembe helyezési Ütmutató

Fontos bizzonságl tudnivalók

Olvassa el figyelmesen a kovetkez tudnivalokat.

1. Az LCD-kijelzö tiszitása: elször ellenörizze, hogy a használt halózati adapter megfelel-e a régio elektrmos szabványainak.
2. Kapcsolja ki az LCD-kijelzöt, és húzza ki a halózati adaptert.
3. Permetezzen oldószermentes tiszítóoldatot egy ruhára, és ovatosan torölje le a kijelzöt.
4. Soha ne ontson folyadekot kozvetlenul a kijelzore vagy annak házára.
5. Az LCD-kijelzó és a kijelzöház tiszitíasra ne hasznaljon ammonia vagy alapú tiszítószert.

6. Az Acer nem vallal felelosséget az ammonia vagy alapú tiszitószerek használatából eredó károkér.

7. Az LCD-kijelzöt ne helyeze ablak közelébe. Ha a készüléket esonek, paranak vagy közvetlen napsütésnek teszi ki, azzal sulyos károkat okozhat benne.

8. Ne fejtsen ki nyomast az LCD-kijelzore. Ha tul nagy erot fejt ki a kijelzore, azzal maradando krokat okozhat rajta.

9. Ne távolítsa el a hazat, és ne kisérelje meg egyedül megjavitani a gépet. Minden karbantartási feladatot engedéllyel rendelkezó szakembernek kell elvegeznie.
10. Az LCD-kijelzöt -20°C-60°C (-4°F-140°F) hämér sékletu helyiségben tárolja. Ha az LCD-kijelzöt ezen tartományon kivül tárolják, az maradandó károkat okozhat.

11. Azonnal húzza ki a monitor halózati adapterét, és forduljon engedélyel rendelkezo technikushoz, ha:

12. A monitor és a számítogép kozötti jelkábel elhasználodott vagy megserült.
    Folyadek omlott az LCD-kijelzore, vagy a kijelzoe sonek volt kiteve.

13. Az LCD-monitor vagy burkolata megseruit.

A monitorp csatlakoztatasa

1. Csomagolja ki a monitortalpat es helyezze sima munkafeluletre.
2. Csomagolja ki a monitor.
3. Csatlakoztassa a monitorallynykart a talphoz.

Gyozodjon meg arrol, hogy a talp bepattan a monitorallynykarba. (Kizarlag valogatott modellek eseten)

Egy csavarhuzo segitssegel huzza me fekete csavart a kar kijelzohoz torteno rogzitesehez.

(Kizarolag valogatott modelk eseten)

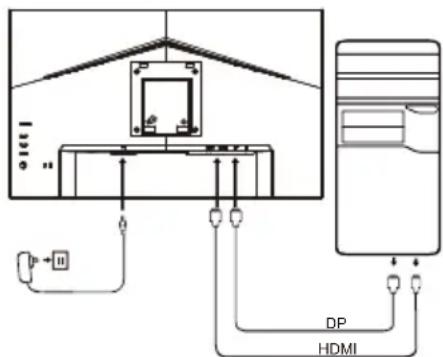

A monitor csatlakoztatása a számítógépvez

1. Kapcsolja ki az LCD-kijelzöt, és húzza ki a pátkábelt.
2. 2-1 Videokábel csatlakoztatása

a. A monitor es a szamitogep is legyen kikapcsolva.
b. Csatlakoztassa a VGA-kabelt a szamitogepre. (Opcionalis)

2-2 HDMI-kabel csatlakoztatasa (csak a HDMI bemenettel rendelkezó típusok eseten) (Opcionalis)

a. A monitor es a szamitogep is legyen kikapcsolva.
b. Csatlakoztassa a HDMI-kábelt a szamítogepre.

2-3 A DP-kábel csatlakoztatása (csak DP-csatlakozós modell esétén model) (Opcionalis)

a. A monitor es a szamitogep is legyen kikapcsolva.
b. Csatlakoztassa a DP-kabelt a szamitogepre.

1. Csatlakoztassa az audiokábelt (kizárólag audiobemeneti modellek) (Opciónális)

2. Csatlakoztassa az USB C kábelt (csak USB C bemenetú modelelek esétén) (Opcionális)

3. Csatlakoztassa a monitor tapkabelét a monitor hatuljan talalható tapcsatlakozóhoz.
4. Csatlakoztassa a monitor es a szamitogep tapkabelét egy közeli fali alizathoz.
5. Az USB toltés kikapcsolt allapotban funkciot az USB toltés kikapcsolt allapotban BE/KI beallitassal leht engedelyezni vagy letiltani. (Opcionalis)

- Meglegyzés: a monitor		csallakozónak elhelyezkedese és neve a modellö fügöen völzhat, és egyes modelleken egyes csallakozők nem találhatök meg.
HDMI (optionalis)	(optionalis)
VGA IN (optionalis) USB (optionalis)
AUDIO IN (optionalis) DP (optionalis)
AUDIO OUT (optionalis)	USB Type C (optionalis)

Külsö verzérólés

Szám Elem Leírás
1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos MODOT jerzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunckció aktivalására.
3 Bemenet gomb A bemeneti		források kőtzi valtásra szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használjá gezérólgomgbként a kívánt funkció kijelölésére. Nyomja meg úbra a kijelöltn element kiválasztásához.

Szabályozó és biztonsági nyilatkozatok

FCC-nyilatkozat

A berendezest tesznk vetettek ala, amely soran megallapitottak, hovy megfel az FCC-elirasok 15. fejezete szerinti B osztalyu digitalis eszkozokre vonatkozo korlatozaksoknak. Ezen korlatozaksok celja, hovy esszeru vedelmet biztositsanak a karois interferenciaval szemben a keszuluk lakoteruleten torten telepitese eseten. A keszuluk radiofrevencias energiat general, hasznal es sugarozhat, es hem az utasitaksoknak megfeloen telepitik es hasznaljak, akkar zavarhatja a radiokommunikaciot.

Azonban nem garantálható, hagy adott esetben nem jelentkezik interferencia. Ha az keszülék zavarja a radió- vagy a televízóvételt (amelyet a kapcsolóberendezes határozhat meg), akkor az interferencia kikuszöbólèse érdekében ajánlott vegrehajtani az alábbi intézkedések közül egyet vagy többet:

• lgazitsa meg a vevoantenna iranyat vagy pzicjat.
• Növelje a távolságot a keszülék és a vevő között.
  A keszülék pátkábelét olyan aljzathoz csatlakoztassa, amely kulönbozik attól az aramkörtöl, amelyhez a vevő csatlakozik.
• Forduljon segitségert a forgalmazóhoz vagy egy tapasztalt rádio-/televízioszerelóhóz.

Megjegyzés

A monitor sérulisének elkerulése érdekében ne emelje azt fel a talpánal fogva.

Megjegyzés: arnyékolt kabel

Az EMC-elirasoknak megfeleloen minded egyeb szamitastechnikai eszkozhoz valo csatlakoztatashoz arnyekolt kabeleket kell hasznaini.

Megjegyzés: perifériák

A keszülékhez kizárolag oyan hitelesitett perifériakat (bemeneti/kimeneti eszköket, terminálokat, nyomtatókat st.) lehet csatlakoztatni, amelyek megfelelnek a B osztályu krolatozásoknak. Nem hitelesitett perifériak használata zavarhatja a rádio- és a televíövételt.

Megjegyzés

A gyartó altal kifejezetten jová nem hagyott valtoztatasok és modosítások érvénytelenithetik a felhasznaló jogosultsagat a termek üzemeltetésere.

Muködtétési feltételek

Az eszkoz megfelel az FCC-eloirasok 15. fejezeteben meghatarozott hatarertekeknek. A mukodtetesnek az alabbi két feltete van: (1) a keszulek nem okozhat karos interferenciat, es (2) a kszuleknek barmilyen jellegu interferenciat el keil viselnie, beleertve a nem kivistmukodest okozo interferenciat is.

Megjegyzés: Kanadai felhasznalók

CANICES-003(B)/NMB-003(B)

Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok ujrahasznosítására és artilmatlanítására vonatkozo szabályok"

Amennyiben már nincs szüksége a termékre, illeteva a termék élettartama végén, a bolygo védelme érdekében, kérjuk, tartsa be az elektromos és elektronikus hulladékok ujrahasznositára voratkoz nemzeti törvenyeket és rendeleteket, és hasznositsa üjra a készüléket országosan elismert ujrahasznosításigendélyel rendelkezó helyi gyártókon keresztül.

A hulladékká valt berendezés elhagyása az EU háztartási felhasználoi számára

A termeken vagy annak csomagolasan felttuntettszmbolum arra utal, hovy a termeket nem szabad a haztartasi hulladekba dobni. A hasznalt keszulekek artilmatlanitasa soran az On felelosege, hovy azokat hasznalt elektromos es elektronikus berendezesek ujrahasnositasara szolgalo gyujtihelyekre vigye. A hasznalt eszkozok artilmatlanitas soran torteno elkunitett gyuhtese es ujrahasnositasa hozzajarul a termeszeti eroforrasok megorzesehzesBiztositja, hovy az ujrahasnositasa az embari egaszegs e a kornyezet vedelme mellett keruljon sor. A hasznalt kszulekek ujrahasnositasi gyujtopontjaival kapcsolatos tovabbi informaciokert forduljon a helyi varosi hivatalhoz, a haztartasi hulladekzeelo szgalgathoz vagy ahoz az uzlethez, ahol a termeket vasarolta.

CE megfelelosegi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC irányelv, a 2014/35/EU kisfeszültsegü irányelv, a 2011/65/EU RoHS irányelv, valamint az energiaval kapcsolatos termékek környezetbarat tervezésere vonatkozó kovetelmenyek megallapitási kereteinek letrehozasáról szlo 2009/125/EK irányelv alapvető kovetelményeinek és egyeb vonatkozó rendelkezeseinek.

Az Acer monitor az elektronikus eszkozkról kapott videok és vizuális informáciok megjelenítésere szolgál.

LCD-kijelzöpanel	Meghajtórendszer Színes	TFT LCD
	Méret 23,8" Szé (60 cm)
	Pixelsūrūség 0,275 mm (vizszintes) × 0,275 mm (fuggǒleges)
	Fényerő 250 cd/m	2 (Tipikus)
	Kontraszt Max. 100 000 000:1 (ACM)
	Megtekintési szög 178° (V) 178° (F) (CR=10)
	Válasz- idő 1 ms (VRB)
	Panel tipusa VA
	Vizsz. frekvencia	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Függ. frekvencia	HDMI: 48 - 165 HDP: 48 - 165 Hz
Megjelenithető színek 16,7 M szín
Képpont-örajel		HDMI: 393,092 MHzDP: 393,092 MHz
Maximális felbontás		HDMI: 1920×1080, 165 HzDP: 1920×1080, 165 Hz
Plug & Play VESA DDCCI/DDC2B
Energiafogyasztás	Bekapcsolt állapotban 21W (Tipikus)	W (Tipikus)
	Alvó állapot 0,5 W (Tipikus)	Tipikus)
	Kíkapcsolt állapot 0,3 W	Tipikus)
Bemeneti csatlakozó		HDMI (Kizárólag HDMI-beviteli model esétén) (Ocionális)DP (csak a DP bemenettel rendelkező típsnál) (Ocionális)
Bemeneti videoejl		HDMI (Kizárólag HDMI-beviteli model esétén) (Ocionális)DP (csak a DP bemenettel rendelkező típsnál) (Ocionális)
Hangszörk 2 W x2 (csak audiocsatlakozós modell esétén) (Ocionális)
Maximális képernyőmérét	Víszintes: 527 mmFüggöleges: 296 mm
Áramforrás BEMENET: 100 - 240 V, 50/60 Hz
Környezeti feltételek		Mūkódési hōmér séklet: 0° - 40°CTarolási hōmér séklet: -20° - 60°CMūkódési páratartalom: 20 - 80%
Méretek		540,3 (szé) × 375,0-495,0 (ma) × 234,0 (mé) mm
Tömeg (netto tömeg)		4,30 Kg (netto)
Mechanizmus Specifikácik		Döntés: -5° - +25°Elforgatás: +/-360°Magasság beallitása: 120 mmKépelforgatás: +/-90°Leszerelhető talp:lagen
Külső kezelőszervek	Kapcsoló/gombok	Főkapcsoló gomb1. gyorsbillentyú2. gyorsbillentyúBemenetMenu/Navigációs/OK
	Funkciók	FényerőKontrasztHalvány kék fényFeketeszint-javításACMHDRSzuperéles képGammaSzinhörmsékletÜzemmodokSzinteret HasználáSzürkeámaryalat üzemmod6 tengelyes szináryalat6 tengelyes telitettségHangerőNémitasTúhlajtásFreeSync PremiumVRB
A műszaki adatok tipusonkét és/vaqy reçiónkét altérök lehetnek.

A muszaki adatok tipusonként és/vagy régionként eltérőek lehetnek.
Acer termekéhez kézikonyveket ésgyeb dokumentumokat a hivatos Acer tamogató weboldaron talalhat.
