KG272M - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor
Képernyő átló	27 hüvelyk (69 cm)
Maximális felbontás	1920 x 1080 @ 165 Hz
Panel típusa	VA
Fényerő	250 cd/m² (tipikus)
Dinamikus kontraszt	100 000 000:1 max (ACM)
Válaszidő	2 ms (GtG), 0.5 ms (min)
Látószög	178° vízszintes / 178° függőleges
Megjeleníthető színek	16,7 millió
Képfrissítési frekvencia	165 Hz (HDMI/DP)
Csatlakozók	2x HDMI, 1x DP, audiocsatlakozó
Hangszórók	2 x 2 W (beépített)
Energiafogyasztás	25 W (tipikus), készenlét 0,5 W
Tápegység	100-240 V ~ 50/60 Hz
Nettó tömeg	3,80 kg
Méretek (állvánnyal)	614,7 x 456,1 x 240,7 mm
Döntés	-5° és +15° között
VESA tartó	Igen (eltávolítható állvány)
Fő funkciók	FreeSync Premium, kék fény csökkentés, célkereszt, fekete boost, VRB
Karbantartás és tisztítás	Puha, szöszmentes kendő, oldószermentes tisztítóoldat; ne permetezze közvetlenül a képernyőre; kerülje az ammóniát és az alkoholt
Biztonság	Ne nyissa fel, ne tegye ki nedvességnek vagy esőnek, javítást csak szakember végezhet

Gyakran ismételt kérdések - KG272M ACER

Hogyan tisztítsam az Acer KG272M monitor képernyőjét?

Használjon puha, szöszmentes kendőt, amelyre oldószermentes tisztítóoldatot permetezett. Soha ne permetezzen folyadékot közvetlenül a képernyőre. Kerülje az ammóniát vagy alkoholt tartalmazó tisztítószereket. Először húzza ki a tápegységet.

Milyen csatlakozók érhetők el a KG272M készüléken?

A monitor rendelkezik két HDMI porttal, egy DisplayPort porttal, egy audió bemenettel és egy audió kimenettel. Egyes modellek USB Type-C bemenetet is tartalmaznak. A részletes konfigurációért olvassa el a használati útmutatót.

Mi a maximális felbontás és képfrissítési frekvencia?

A maximális felbontás 1920 x 1080, a képfrissítési frekvencia 165 Hz HDMI vagy DisplayPort használatával.

Hogyan állíthatom be a kijelző paramétereit (fényerő, kontraszt stb.)?

Használja a monitor hátulján található gombokat. A Navigáció/OK gombbal érheti el az OSD menüt. A Parancsikon 1 és Parancsikon 2 gombok gyors hozzáférést biztosítanak a testreszabható funkciókhoz.

A monitor kompatibilis VESA tartóval?

Igen, az állvány eltávolítható, és a monitor kompatibilis egy VESA rögzítővel (a méret nincs megadva, általában 100x100 mm). Távolítsa el az állványt a rögzítési pontok eléréséhez.

Hogyan aktiválhatom a FreeSync Premium technológiát?

Lépjen be az OSD menübe, válassza a játékbeállításokat, és kapcsolja be a FreeSync Premium opciót. Győződjön meg arról, hogy a grafikus kártya támogatja a FreeSync-et, és a használt kábel kompatibilis (DP vagy HDMI).

Mit tegyek, ha a képernyő nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoztatva, és a konnektor működik-e. Győződjön meg arról, hogy a videokábel csatlakozik a számítógéphez. Ha a tápellátás jelzőfénye narancssárga, a monitor készenléti üzemmódban van. Próbálja megnyomni a bekapcsológombot, vagy indítsa újra a számítógépet.

A monitor rendelkezik beépített hangszórókkal?

Igen, a KG272M két darab 2 W-os hangszóróval van felszerelve. A minőség szerény; jobb hangzás érdekében használjon külső audió kimenetet.

Mennyi az energiafogyasztás készenléti üzemmódban?

A készenléti fogyasztás jellemzően 0,5 W. Kikapcsolt állapotban 0,3 W.

Állítható a monitor magassága?

Nem, a monitor nem rendelkezik magasságállítással. Csak a képernyő dönthető -5° és +15° között. Magasságállításhoz használjon kompatibilis VESA kart.

HASZNÁLATI ÚTMUTATÓ KG272M ACER

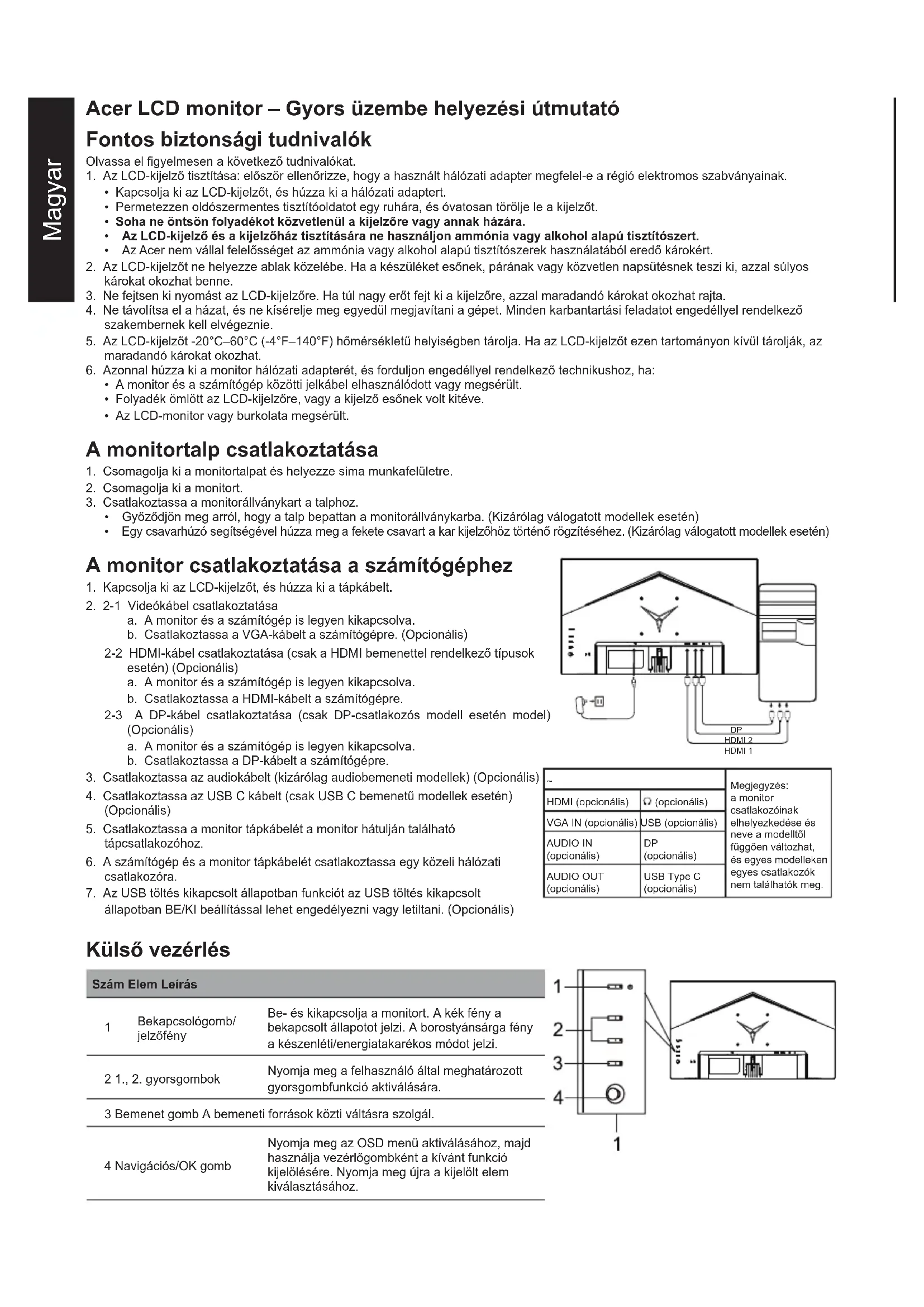

Acer LCD monitor – Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD-kijelző tisztítása: először ellenőrizze, hogy a használt hálózati adapter megfelel-e a régió elektromos szabványainak.

2. Kapcsolja ki az LCD-kijelzöt, és húzza ki a hálózati adaptert.

3. Permetezzen oldószermentes tisztítóoldatot egy ruhára, és óvatosan törölje le a kijelzőt.
4. Soha ne öntsön folyadékot közvetlenül a kijelzőre vagy annak házára.
5. Az LCD-kijelző és a kijelzőház tisztítására ne használjon ammónia vagy alkohol alapú tisztítószert.

6. Az Acer nem vállal felelősséget az ammónia vagy alkohol alapú tisztítószerek használatából eredő károkért.

7. Az LCD-kijelzőt ne helyezze ablak közelébe. Ha a készüléket esőnek, párának vagy közvetlen napsütésnek teszi ki, azzal súlyos károkat okozhat benne.

8. Ne fejtsen ki nyomást az LCD-kijelzőre. Ha túl nagy eröt fejt ki a kijelzőre, azzal maradandó károkat okozhat rajta.

9. Ne távolítsa el a házat, és ne kísérelje meg egyedül megjavítani a gépet. Minden karbantartási feladatot engedéllyel rendelkező szakembernek kell elvégeznie.
10. Az LCD-kijelzőt -20°C–60°C (-4°F–140°F) hömérsékletű helyiségben tárolja. Ha az LCD-kijelzőt ezen tartományon kívül tárolják, az maradandó károkat okozhat.
11. Azonnal húzza ki a monitor hálózati adapterét, és forduljon engedéllyel rendelkező technikushoz, ha:

- A monitor és a számítógép közötti jelkábel elhasználódott vagy megsérült.

• Folyadék ömlött az LCD-kijelzőre, vagy a kijelző esőnek volt kitéve.
• Az LCD-monitor vagy burkolata megsérült.

A monitortalp csatlakoztatása

1. Csomagolja ki a monitortalpat és helyezze sima munkafelületre.
2. Csomagolja ki a monitort.

3. Csatlakoztassa a monitorállványkart a talphoz.

4. Győződjön meg arról, hogy a talp bepattan a monitorállványkarba. (Kizárólag válogatott modellek esetén)

5. Egy csavarhúzó segítségével húzza meg a fekete csavart a kar kijelzőhöz történő rögzítéséhez. (Kizárólag válogatott modellek esetén)

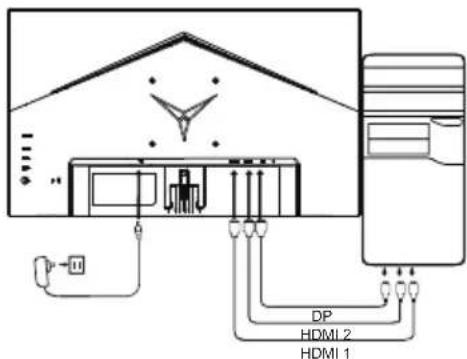

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki az LCD-kijelzöt, és húzza ki a tápkábelt.
2. 2-1 Videókábel csatlakoztatása

a. A monitor és a számítógép is legyen kikapcsolva.
b. Csatlakoztassa a VGA-kábelt a számítógépre. (Opcionális)

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén) (Opcionális)

a. A monitor és a számítógép is legyen kikapcsolva.
b. Csatlakoztassa a HDMI-kábelt a számítógépre.

2-3 A DP-kábel csatlakoztatása (csak DP-csatlakozós modell esetén model) (Opcionális)

a. A monitor és a számítógép is legyen kikapcsolva.
b. Csatlakoztassa a DP-kábelt a számítógépre.

1. Csatlakoztassa az audiokábelt (kizárólag audiobemeneti modellek) (Opcionális)
2. Csatlakoztassa az USB C kábelt (csak USB C bemenetű modellek esetén) (Opcionális)
3. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
4. A számítógép és a monitor tápkábelét csatlakoztassa egy közeli hálózati csatlakozóra.
5. Az USB töltés kikapcsolt állapotban funkciót az USB töltés kikapcsolt állapotban BE/KI beállítással lehet engedélyezni vagy letiltani. (Opcionális)

DP HDMI 2 HDMI 1

~		Megjegyzés:a monitorcsatlakozóinakelhelyezkedése ésneve a modelltőlfüggően változhat,és egyes modellekenegyes csatlakozóknem találhatók meg.
HDMI (opcionális)	(opcionális)
VGA IN (opcionális)	USB (opcionális)
AUDIO IN(opcionális)	DP(opcionális)
AUDIO OUT(opcionális)	USB Type C(opcionális)

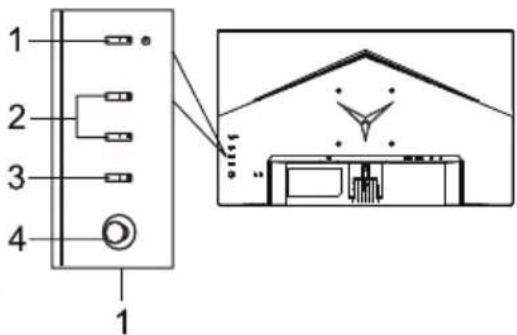

Külső vezérlés

Szám Elem Leírás
1	Bekapcsológomb/jelzőfény	Be- és kikapcsolja a monitort. A kék fény a bekapcsolt állapotot jelzi. A borostyánsárga fény a készenléti/energiatakarékos módot jelzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktiválására.
3 Bemenet gomb A bemeneti források közti váltásra szolgál.
4 Navigációs/OK gomb		Nyomja meg az OSD menü aktiválásához, majd használja vezérlőgombként a kívánt funkció kijelölésére. Nyomja meg újra a kijelölt elem kiválasztásához.

1 2 3 4 1

Szabályozó és biztonsági nyilatkozatok

FCC-nyilatkozat

A berendezést tesztnek vetették alá, amely során megállapították, hogy megfelel az FCC-előírások 15. fejezete szerinti B osztályú digitális eszközökre vonatkozó korlátozásoknak. Ezen korlátozások célja, hogy ésszerű védelmet biztosítsanak a káros interferenciával szemben a készülék lakóterületen történő telepítése esetén. A készülék rádiófrekvenciás energiát generál, használ és sugározhat, és ha nem az utasításoknak megfelelően telepítik és használják, akkor zavarhatja a rádiókommunikációt.

Azonban nem garantálható, hogy adott esetben nem jelentkezik interferencia. Ha az készülék zavarja a rádió- vagy a televízióvételt (amelyet a kapcsolóberendezés határozhat meg), akkor az interferencia kiküszöbölése érdekében ajánlott végrehajtani az alábbi intézkedések közül egyet vagy többet:

• Igazítsa meg a vevőantenna irányát vagy pozícióját.
• Növelje a távolságot a készülék és a vevő között.
• A készülék tápkábelét olyan aljzathoz csatlakoztassa, amely különbözik attól az áramkörtöl, amelyhez a vevő csatlakozik.
• Forduljon segítségért a forgalmazóhoz vagy egy tapasztalt rádió-/televíziószerelőhöz.

Megjegyzés

A monitor sérülésének elkerülése érdekében ne emelje azt fel a talpánál fogva.

Megjegyzés: árnyékolt kábel

Az EMC-előírásoknak megfelelően minden egyéb számítástechnikai eszközhöz való csatlakoztatáshoz árnyékolt kábeleket kell használni.

Megjegyzés: perifériák

A készülékhez kizárólag olyan hitelesített perifériákat (bemeneti/kimeneti eszközöket, terminálokat, nyomtatókat stb.) lehet csatlakoztatni, amelyek megfelelnek a B osztályú korlátozásoknak. Nem hitelesített perifériák használata zavarhatja a rádió- és a televízióvételt.

Megjegyzés

A gyártó által kifejezetten jóvá nem hagyott változtatások és módosítások érvényteleníthetik a felhasználó jogosultságát a termék üzemeltetésére.

Müködtetési feltételek

Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működtetésnek az alábbi két feltétele van: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek bármilyen jellegű interferenciát el kell viselnie, beleértve a nem kívánt működést okozó interferenciát is.

Megjegyzés: Kanadai felhasználók

CAN ICES-003(B)/NMB-003(B)

Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok újrahasznosítására és ártalmatlanítására vonatkozó szabályok”

Amennyiben már nincs szüksége a termékre, illetve a termék élettartama végén, a bolygó védelme érdekében, kérjük, tartsa be az elektromos és elektronikus hulladékok újrahasznosítására vonatkozó nemzeti törvényeket és rendeleteket, és hasznosítsa újra a készüléket országosan elismert újrahasznosítási engedéllyel rendelkező helyi gyártókon keresztül.

A hulladékká vált berendezés elhagyása az EU háztartási felhasználói számára

A terméken vagy annak csomagolásán feltüntetett szimbólum arra utal, hogy a terméket nem szabad a háztartási hulladékba dobni. A használt készülékek ártalmatlanítása során az Ön felelőssége, hogy azokat használt elektromos és elektronikus berendezések újrahasznosítására szolgáló gyűjtőhelyekre vigye. A használt eszközök ártalmatlanítás során történő elkülönített gyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez és biztosítja, hogy az újrahasznosításra az emberi egészség és a környezet védelme mellett kerüljön sor. A használt készülékek újrahasznosítási gyűjtőpontjaival kapcsolatos további információkért forduljon a helyi városi hivatalhoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC irányelv, a 2014/35/EU kisfeszültségű irányelv, a 2011/65/EU RoHS irányelv, valamint az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.

Az Acer monitor az elektronikus eszközökröl kapott videók és vizuális információk megjelenítésére szolgál.

SPECIFIKÁCIÓ

LCD-kijelzőpanel	Meghajtórendszer Színes	TFT LCD
	Méret 27" Szé (69 cm)
	Pixelsürűség 0,311 mm (V) x 0,311 mm (F)
	Fényerő 250 cd/m	^2 (Tipikus)
	Kontraszt Max. 100 000 000:1 (ACM)
	Megtekintési szög 178° (V) 178° (F) (CR=10)
	Válasz- idő 2 ms (szürke-szürke), 0,5 ms (szürke-szürke, min.)
	Panel típusa VA
	Vízsz. frekvencia	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Függ. frekvencia	HDMI: 48 – 165 HzDP: 48 – 165 Hz
Megjeleníthető színek 16,7 M szín
Képpont-órajel		HDMI: 393,092 MHzDP: 393,092 MHz
Maximális felbontás		HDMI: 1920×1080, 165 HzDP: 1920×1080, 165 Hz
Plug & Play VESA DDCCI/DDC2B
Energiafogyasztás	Bekapcsolt állapotban 25 W (Tipikus)
	Alvó állapot 0,5 W (Tipikus)
	Kikapcsolt állapot 0,3 W (Tipikus)
Bemeneti csatlakozó		HDMI (Kizárólag HDMI-beviteli modell esetén) (Opcionális)DP (csak a DP bemenettel rendelkező típusnál) (Opcionális)
Bemeneti videojel		DP (csak a DP bemenettel rendelkező típusnál) (Opcionális)HDMI (Kizárólag HDMI-beviteli modell esetén) (Opcionális)
Hangszórók 2 W x2 (csak audiocsatlakozós modell esetén) (Opcionális)
Maximális képernyőméret		Vízszintes: 598 mmFüggőleges: 336 mm
Áramforrás BEMENET: 100 – 240 V, 50/60 Hz
Környezeti feltételek		Működési hőmérséklet: 0° – 40°CTárolási hőmérséklet: -20° – 60°CMűködési páratartalom: 20 – 80%
Méretek		614,7 (szé) × 456,1 (ma) × 240,7 (mé) mm
Tömeg (nettó tömeg)		3,80 kg (nettó)
Mechanizmus Specifikációk		Döntés: -5° – +15°Elforgatás: NemMagasság beállítása: NemKépelforgatás: NemLeszerelhető talp: Igen
Külső kezelőszervek	Kapcsoló/gombok	Főkapcsoló gomb1. gyorsbillentyű2. gyorsbillentyűBemenetMenü/Navigációs/OK
	Funkciók	FényerőKontrasztHalvány kék fényFeketeszint-javításACMSzuperéles képGammaSzínhőmérsékletÜzemmódokSzínteret HasználjaSzürkeárnyalat üzemmód6 tengelyes színárnyalat6 tengelyes telítettségHangerőNémítástúlhajtásFreeSync PremiumVRBFrissítési gyakoriság számUltra alacsony késésCélpontNyelyOSD időtüllépésÁtlátszóságOSD lezárásaBemenetAuto bemenetválasztásSzéles módBillentyűkombináció-kiosztásDDC/CHDMI fekete szintGyors indítás módInformációkMinden beállítás visszaállítása
A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek.

Acer termékéhez kézikönyveket és egyéb dokumentumokat a hivatalos Acer támogató weboldalon találhat.
