Produkttyp	LCD-Monitor
Bildschirmdiagonale	27 Zoll (69 cm)
Maximale Auflösung	1920 x 1080 @ 165 Hz
Paneltyp	VA
Helligkeit	250 cd/m² (typisch)
Dynamischer Kontrast	100 000 000:1 max (ACM)
Reaktionszeit	2 ms (GtG), 0,5 ms (min)
Betrachtungswinkel	178° horizontal / 178° vertikal
Angezeigte Farben	16,7 Millionen
Bildwiederholfrequenz	165 Hz (HDMI/DP)
Anschlüsse	2x HDMI, 1x DP, Audioanschluss
Lautsprecher	2 x 2 W (integriert)
Stromverbrauch	25 W (typisch), Standby 0,5 W
Stromversorgung	100-240 V ~ 50/60 Hz
Nettogewicht	3,80 kg
Abmessungen (mit Fuß)	614,7 x 456,1 x 240,7 mm
Neigung	-5° bis +15°
VESA-Halterung	Ja (abnehmbarer Fuß)
Hauptfunktionen	FreeSync Premium, Blaulichtreduzierung, Zielpunkt, Schwarzboost, VRB
Pflege und Reinigung	Weiches fusselfreies Tuch, lösungsmittelfreie Lösung; nicht direkt aufsprühen; Ammoniak und Alkohol vermeiden
Sicherheit	Nicht öffnen, nicht Feuchtigkeit oder Regen aussetzen, Wartung durch autorisierten Techniker

Häufig gestellte Fragen - KG272M ACER

Wie reinige ich den Bildschirm des Acer KG272M Monitors?

Verwenden Sie ein weiches Tuch, auf das Sie eine lösungsmittelfreie Reinigungslösung gesprüht haben. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm. Vermeiden Sie Reinigungsmittel auf Ammoniak- oder Alkoholbasis. Ziehen Sie zuerst den Netzadapter ab.

Welche Anschlüsse sind am KG272M verfügbar?

Der Monitor verfügt über zwei HDMI-Anschlüsse, einen DisplayPort, eine Audioeingangsbuchse und einen Audioausgang. Einige Modelle enthalten auch einen USB Typ-C Eingang. Beachten Sie die Anleitung für spezifische Konfigurationen.

Was ist die maximale Auflösung und Bildwiederholfrequenz?

Die maximale Auflösung beträgt 1920 x 1080 mit einer Bildwiederholfrequenz von 165 Hz über HDMI oder DisplayPort.

Wie stelle ich die Anzeigeeinstellungen (Helligkeit, Kontrast usw.) ein?

Verwenden Sie die Tasten auf der Rückseite des Monitors. Die Navigation/OK-Taste ermöglicht den Zugriff auf das OSD-Menü. Die Tasten Schnellzugriff 1 und Schnellzugriff 2 bieten schnellen Zugriff auf anpassbare Funktionen.

Ist der Monitor mit einer VESA-Halterung kompatibel?

Ja, der Fuß ist abnehmbar und der Monitor ist mit einer VESA-Halterung kompatibel (Größe nicht angegeben, in der Regel 100x100 mm). Entfernen Sie den Fuß, um an die Befestigungspunkte zu gelangen.

Wie aktiviere ich die FreeSync Premium Technologie?

Gehen Sie zum OSD-Menü, navigieren Sie zu den Spieleinstellungen und aktivieren Sie FreeSync Premium. Stellen Sie sicher, dass Ihre Grafikkarte FreeSync unterstützt und das verwendete Kabel kompatibel ist (DP oder HDMI).

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass das Videokabel richtig mit dem PC verbunden ist. Wenn die Betriebsanzeige orange leuchtet, befindet sich der Bildschirm im Standby. Versuchen Sie, den Netzschalter zu drücken oder den Computer neu zu starten.

Hat der Monitor eingebaute Lautsprecher?

Ja, der KG272M ist mit zwei 2 W Lautsprechern ausgestattet. Die Qualität ist bescheiden; für besseren Klang verwenden Sie einen externen Audioausgang.

Wie hoch ist der Stromverbrauch im Standby-Modus?

Der Verbrauch im Standby beträgt typisch 0,5 W. Im Aus-Zustand beträgt er 0,3 W.

Kann die Höhe des Monitors eingestellt werden?

Nein, der Monitor verfügt über keine Höhenverstellung. Sie können den Bildschirm nur von -5° bis +15° neigen. Für eine Höhenverstellung verwenden Sie einen kompatiblen VESA-Arm.

BEDIENUNGSANLEITUNG KG272M ACER

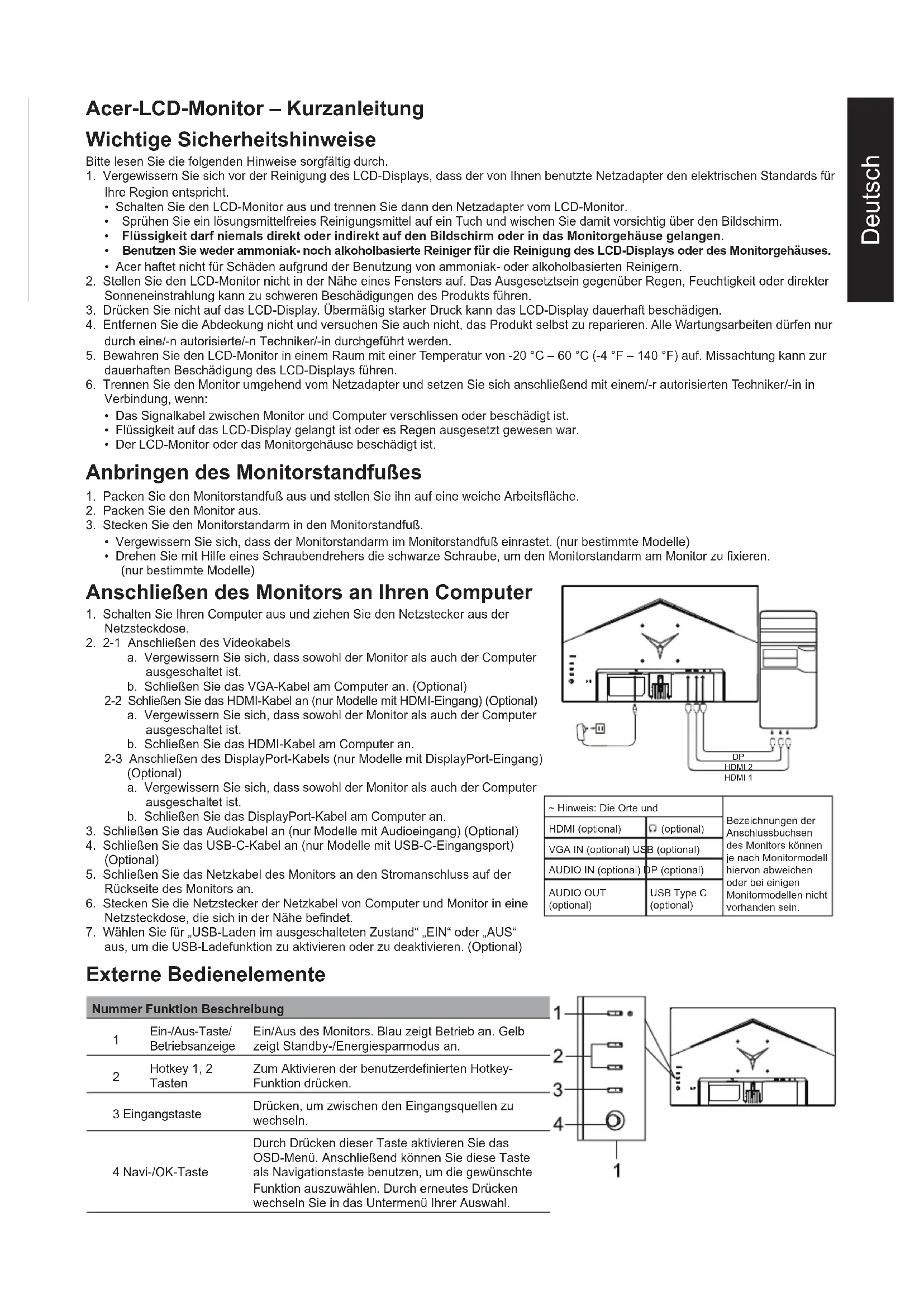

Acer-LCD-Monitor – Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Vergewissern Sie sich vor der Reinigung des LCD-Displays, dass der von Ihnen benutzte Netzadapter den elektrischen Standards für Ihre Region entspricht.

2. Schalten Sie den LCD-Monitor aus und trennen Sie dann den Netzadapter vom LCD-Monitor.

3. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und wischen Sie damit vorsichtig über den Bildschirm.
4. Flüssigkeit darf niemals direkt oder indirekt auf den Bildschirm oder in das Monitorgehäuse gelangen.
5. Benutzen Sie weder ammoniak- noch alkoholbasierte Reiniger für die Reinigung des LCD-Displays oder des Monitorgehäuses.

- Acer haftet nicht für Schäden aufgrund der Benutzung von ammoniak- oder alkoholbasierten Reinigern.

1. Stellen Sie den LCD-Monitor nicht in der Nähe eines Fensters auf. Das Ausgesetztsein gegenüber Regen, Feuchtigkeit oder direkter Sonneneinstrahlung kann zu schweren Beschädigungen des Produkts führen.
2. Drücken Sie nicht auf das LCD-Display. Übermäßig starker Druck kann das LCD-Display dauerhaft beschädigen.
3. Entfernen Sie die Abdeckung nicht und versuchen Sie auch nicht, das Produkt selbst zu reparieren. Alle Wartungsarbeiten dürfen nur durch eine/-n autorisierte/-n Techniker/-in durchgeführt werden.
4. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur von -20 °C – 60 °C (-4 °F – 140 °F) auf. Missachtung kann zur dauerhaften Beschädigung des LCD-Displays führen.

5. Trennen Sie den Monitor umgehend vom Netzadapter und setzen Sie sich anschließend mit einem/-r autorisierten Techniker/-in in Verbindung, wenn:

6. Das Signalkabel zwischen Monitor und Computer verschlissen oder beschädigt ist.

7. Flüssigkeit auf das LCD-Display gelangt ist oder es Regen ausgesetzt gewesen war.
8. Der LCD-Monitor oder das Monitorgehäuse beschädigt ist.

Anbringen des Monitorstandfußes

1. Packen Sie den Monitorstandfuß aus und stellen Sie ihn auf eine weiche Arbeitsfläche.
2. Packen Sie den Monitor aus.
3. Stecken Sie den Monitorstandarm in den Monitorstandfuß.

- Vergewissern Sie sich, dass der Monitorstandarm im Monitorstandfuß einrastet. (nur bestimmte Modelle)

- Drehen Sie mit Hilfe eines Schraubendrehers die schwarze Schraube, um den Monitorstandarm am Monitor zu fixieren. (nur bestimmte Modelle)

Anschließen des Monitors an Ihren Computer

1. Schalten Sie Ihren Computer aus und ziehen Sie den Netzstecker aus der Netzsteckdose.
2. 2-1 Anschließen des Videokabels

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schließen Sie das VGA-Kabel am Computer an. (Optional)

2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang) (Optional)

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schließen Sie das HDMI-Kabel am Computer an.

2-3 Anschließen des DisplayPort-Kabels (nur Modelle mit DisplayPort-Eingang) (Optional)

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schließen Sie das DisplayPort-Kabel am Computer an.

1. Schließen Sie das Audiokabel an (nur Modelle mit Audioeingang) (Optional)
2. Schließen Sie das USB-C-Kabel an (nur Modelle mit USB-C-Eingangsport) (Optional)
3. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
4. Stecken Sie die Netzstecker der Netzkabel von Computer und Monitor in eine Netzsteckdose, die sich in der Nähe befindet.
5. Wählen Sie für „USB-Laden im ausgeschalteten Zustand“ „EIN“ oder „AUS“ aus, um die USB-Ladefunktion zu aktivieren oder zu deaktivieren. (Optional)

Externe Bedienelemente

Nummer Funktion Beschreibung

1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an. Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2 Tasten	Zum Aktivieren der benutzerdefinierten Hotkey-Funktion drücken.
3	Eingangstaste	Drücken, um zwischen den Eingangsquellen zu wechseln.
4	Navi-/OK-Taste	Durch Drücken dieser Taste aktivieren Sie das OSD-Menü. Anschließend können Sie diese Taste als Navigationstaste benutzen, um die gewünschte Funktion auszuwählen. Durch erneutes Drücken wechseln Sie in das Untermenü Ihrer Auswahl.

~ Hinweis: Die Orte und		Bezeichnungen der Anschlussbuchsen des Monitors können je nach Monitormodell hiervon abweichen oder bei einigen Monitormodellen nicht vorhanden sein.
HDMI (optional)	Ω (optional)
VGA IN (optional) USB (optional)
AUDIO IN (optional) DP (optional)
AUDIO OUT (optional)	USB Type C (optional)

1 2 3 4 1

Bestimmungen und Vorschriften

FCC-Vorschriften

Dieses Gerät wurde gemäß Teil 15 der FCC-Bestimmungen getestet und als konform mit den Grenzwerten eines Geräts der Klasse B befunden. Diese Grenzwerte dienen der Sicherstellung eines angemessenen Schutzes gegen schwerwiegende Störungen, wenn das Produkt in Wohnumgebungen installiert ist. Die Energie der Funkfrequenzen, die das Gerät erzeugt, verwendet und abstrahlt, kann bei unsachgemäßer Installation und Nichtbefolgung dieser Anleitung zu Störungen des Funkverkehrs führen.

Das bedeutet jedoch nicht, dass bei einer bestimmten Installation keine Störung auftreten kann. Wenn das Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was leicht durch Aus- und Einschalten des Produkts herausgefunden werden kann), dann wird dem/der Benutzer/-in empfohlen, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beseitigen:

• Neuausrichtung und Standortänderung der Empfängerantenne.
• Vergrößerung des Abstands zwischen Produkt und Empfänger.
  • Stromanschluss des Produkts an einer Netzsteckdose, die vom Stromkreis der Netzsteckdose des Empfängers verschieden ist.
• Rücksprache mit Ihrem/-r Fachhändler/-in oder einem/einer erfahrenen Radio- und Fernsehtechniker/-in.

Hinweis

Heben Sie den Monitor zur Vermeidung möglicher Beschädigungen nicht an seinem Standfuß an.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Datenverarbeitungsgeräten müssen über abgeschirmte Kabel hergestellt werden, um den EMV-Bestimmungen zu entsprechen.

Hinweis: Peripheriegeräte

An dieses Gerät dürfen nur zugelassene Peripheriegeräte (Eingabe-/Ausgabegeräte, Endgeräte, Drucker usw.) angeschlossen werden, bei denen die Einhaltung der Grenzwerte der Klasse B zertifiziert ist. Die Benutzung von nicht zertifizierten Peripheriegeräten kann Störungen des Radio- und Fernsehempfangs verursachen.

Hinweis

Jegliche Änderung oder Modifikation, die nicht ausdrücklich durch den Hersteller genehmigt worden ist, kann zum Erlöschen der Produktbetriebserlaubnis für den/die Benutzer/-in führen.

Betriebsbedingungen

Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb ist Gegenstand der beiden nachstehenden Bedingungen: (1) Dieses Gerät darf keine funktechnischen Störungen verursachen und (2), dieses Gerät muss unanfällig gegenüber beliebigen empfangenen Störungen sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.

Hinweis: Benutzer in Kanada

CAN ICES-003(B)/NMB-003(B)

Anmerkungen zu „Richtlinien zum Recycling und zur Entsorgung von elektrischen und elektronischen Altgeräten“

Wenn Sie dieses Produkt nicht länger benötigen oder seine Lebensdauer abgelaufen ist, dann befolgen Sie die Richtlinien zum Recycling und zur Entsorgung elektrischer und elektronischer Altgeräten und entsorgen es über einen Hersteller vor Ort, der staatlich anerkannte Recyclingqualifikationen besitzt.

Entsorgung von elektrischen und elektronischen Altgeräten für EU-Haushalte

Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass dieses Produkt nicht zusammen mit dem gewöhnlichen Haushaltsmüll entsorgt werden darf. Wenn Sie elektrische und elektronische Altgeräte entsorgen, dann liegt es in Ihrer Verantwortung, diese zu einer Sammelstelle zu bringen, die elektrische und elektronische Altgeräte recycelt. Das separate Sammeln und Recyclen elektrischer und elektronischer Altgeräte zum Zeitpunkt der Entsorgung hilft, natürliche Ressourcen zu schonen und sicherzustellen, dass sie auf eine Art und Weise recycelt werden, die die Umwelt und die menschliche Gesundheit schützt. Wenden Sie sich bitte für weitere Informationen zum Recycling dieses Produkts an das für Sie zuständige Stadtamt, das örtliche Entsorgungsunternehmen oder das Geschäft, in dem Sie das Produkt erworben haben.

CE-Konformitätserklärung

Hiermit erklärt Acer Inc., dass dieser LCD-Monitor mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte übereinstimmt.

Der Acer-Monitor ist für die Anzeige von Videos und der visuellen Darstellung von Informationen vorgesehen, die er von elektrischen Geräten empfängt.

TECHNISCHE DATEN

LCD-Anzeige	Ansteuersystem TFT-Farb-LCD
	Bildschirmdiagonale 27" Breitbild (69 cm)
	Pixelabstand 0,311 mm (H) x 0,311 mm (V)
	Helligkeit 250 cd/m	^2 (typisch)
	Kontrast 100000000:1 Max. (ACM)
	Blickwinkel 178° (H), 178° (V) (CR = 10)
	Reaktionszeit 2 ms (Grau-zu-Grau); 0,5 ms (Grau-zu-Grau, min.)
	Bildschirmtyp k. A.
	Horiz. Frequenz	HDMI: 31,469 – 192,692 KHzDisplayPort: 31,469 – 192,692 KHz
	Vert. Frequenz	HDMI: 48 – 165 HzDisplayPort: 48 – 165 Hz
Displayfarben 16,7 Mio. Farben
Pixeltakt		HDMI: 393,092 MHzDisplayPort: 393,092 MHz
Maximale Auflösung		HDMI: 1920 x 1080 @ 165 HzDisplayPort: 1920 x 1080 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Leistungsaufnahme	Im Modus Eingeschaltet 25 W (typisch)
	Ruhemodus 0,5 W (typisch)
	Ausgeschaltet 0,3 W (typisch)
Eingangsbuchse		HDMI (nur für Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Videoeingangssignal		DP (nur Modelle mit DP-Eingang) (optional)HDMI (nur für Modelle mit HDMI-Eingang) (optional)
Lautsprecher 2 x 2 W (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgröße		Horizontal: 598 mmVertical: 336 mm
Stromquelle		EINGANG: 100 – 240 V ~ 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 °C bis 40 °CLagertemperatur: -20 °C bis 60 °CBetriebsluftfeuchtigkeit: 20 % bis 80 %
Abmessungen		614,7 (B) x 456,1 (H) x 240,7 (T) mm
Nettogewicht		3,80 kg (netto)
Mechanische Spezifikationen		Neigbar: -5° bis +15°Schwenkbar: NeinHöhenverstellbar: NeinDrehbar: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein/Aus-Taste EingangSchnellwahltaste 1 Menü/Navi/OKSchnellwahltaste 2
	Funktionen	Helligkeit Akt.-Freq.-Nr.Kontrast Extrem geringe LatenzBlaulichtfilter Zielpunkt Schwarzverst. Sprache ACM OSD-Dauer HDR Transparenz HDR Superscharf OSD-Sperre Gamma Eingang Farbtemp Auto-QuelleModi Bildformate Farbraum Schnelltastenzuweisung Grauskala-Modus DDC/CI 6-Achs.-Farbton HDMI-Schwarzp. 6-Achs.-Sättig. Schnellstartmod. Lautstärke Info Stumm Alle Einst. rücksetzen Stumm Over Drive FreeSync Premium VRB
Die genaue technische Ausstattung ist je nach Modell und/oder Region unterschiedlich.

Anleitungen und weitere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Webseite.

EU Konformitätserklärung

Wir,

Acer Incorporated

(„x“=0 bis 9, a bis z, A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2015+A1:2020 Class B

EN 55035:2017+A11:2020

EN IEC 61000-3-2:2019+A1:2021 Class D

EN 61000-3-3:2013+A2:2021

LVD-Richtlinie: 2014/35/EU

EN 62368-1: 2014+ A11: 2017

RoHS-Richtlinie: 2011/65/EU

EN IEC 63000: 2018

Ökodesign-Richtlinie (ErP): 2009/125/EG

(EU) 2019/2021; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2022.
