| Tipul de produs | Monitor LCD |
| Dimensiune diagonală | 27 de inci (69 cm) |
| Rezoluție maximă | 1920 x 1080 la 165 Hz |
| Tip de panou | VA |
| Luminozitate | 250 cd/m² (tipic) |
| Contrast dinamic | 100 000 000:1 max (ACM) |
| Timp de răspuns | 2 ms (GtG), 0,5 ms (min) |
| Unghi de vizualizare | 178° orizontal / 178° vertical |
| Culori afișate | 16,7 milioane |
| Frecvență de reîmprospătare | 165 Hz (HDMI/DP) |
| Conectori | 2x HDMI, 1x DP, mufă audio |
| Difuzoare | 2 x 2 W (integrate) |
| Consum electric | 25 W (tipic), standby 0.5 W |
| Alimentare | 100-240 V ~ 50/60 Hz |
| Greutate netă | 3,80 kg |
| Dimensiuni (cu suport) | 614,7 x 456,1 x 240,7 mm |
| Înclinare | -5° la +15° |
| Suport VESA | Da (picior detașabil) |
| Funcții principale | FreeSync Premium, lumină albastră redusă, punct de vizare, boost pentru negru, VRB |
| Întreținere și curățare | Cârpă moale fără scame, soluție fără solvent; nu pulverizați direct; evitați amoniacul și alcoolul |
| Siguranță | Nu deschideți, nu expuneți la umiditate sau ploaie, întreținere de către un tehnician autorizat |
Întrebări frecvente - KG272M ACER
Întrebările utilizatorilor despre KG272M ACER
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Monitor în format PDF gratuit! Găsiți manualul dvs. KG272M - ACER și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. KG272M mărcii ACER.
MANUAL DE UTILIZARE KG272M ACER

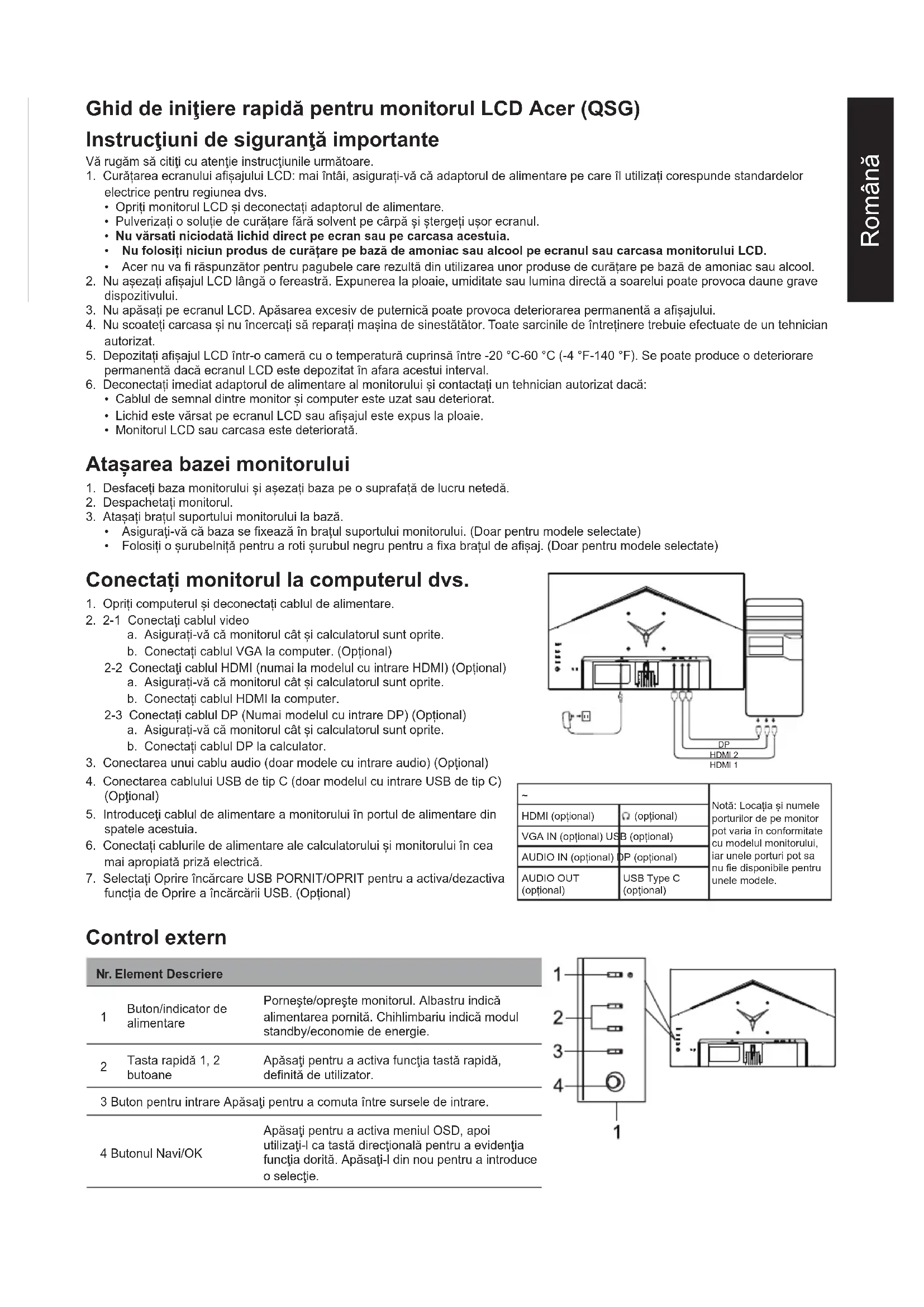

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)
Instrucțiuni de siguranță importante
Vă rugăm să citiți cu atenție instrucțiunile următoare.
-
Curățarea ecranului afișajului LCD: mai întâi, asigurați-vă că adaptorul de alimentare pe care îl utilizați corespunde standardelor electrice pentru regiunea dvs.
-
Opriti monitorul LCD și deconectati adaptorul de alimentare.
- Pulverizați o soluție de curățare fără solvent pe cârpă și ștergeți ușor ecranul.
- Nu vârsati niciodată lichid direct pe ecran sau pe carcasa acestuia.
- Nu folositi niciun produs de curătare pe bază de amoniac sau alcool pe ecranul sau carcasa monitorului LCD.
- Acer nu va fi răspunzător pentru pagubele care rezultă din utilizarea unor produse de curățare pe bază de amoniac sau alcool.
- Nu așezați afișajul LCD lângă o fereastră. Expunerea la ploaie, umiditate sau lumina directă a soarelui poate provoca daune grave dispozitivului.
- Nu apăsati pe ecranul LCD. Apăsarea excesiv de puternică poate provoca deteriorarea permanentă a afisajului.
- Nu scoateți carcasa și nu încercați să reparați mașina de sinestătător. Toate sarcinile de întreținere trebuie efectuate de un tehnician autorizat.
- Depozitați afișajul LCD într-o cameră cu o temperatură cuprinsă între -20 °C-60 °C (-4 °F-140 °F). Se poate produce o deteriorare permanentă dacă ecranul LCD este depozitat în afara acestui interval.
- Deconectati imediat adaptorul de alimentare al monitorului și contactați un tehnician autorizat dacă:
- Cablul de semnal dintre monitor și computer este uzat sau deteriorat.
- Lichid este vârsat pe ecranul LCD sau afișajul este expus la ploaie.
• Monitorul LCD sau carcasa este deteriorată.
Ataşarea bazei monitorului
- Desfaceti baza monitorului și așezati baza pe o suprafață de lucru netedă.
- Despachetați monitorul.
- Ataşati bratul suportului monitorului la bază.
- Asigurati-vă că baza se fixează în brațul suportului monitorului. (Doar pentru modele selectate)
- Folosiți o şurubelniță pentru a roti şurubul negru pentru a fixa brațul de afișaj. (Doar pentru modele selectate)
Conectați monitorul la computerul dvs.
- Opriti computerul și deconectati cablul de alimentare.
- 2-1 Conectati cablul video
a. Asigurati-vă că monitorul cât și calculatorul sunt oprite.
b. Conectați cablul VGA la computer. (Optional)
2-2 Conectați cablul HDMI (numai la modelul cu intrare HDMI) (Optional)
a. Asigurați-vă că monitorul cât și calculatorul sunt oprite.
b. Conectați cablul HDMI la computer.
2-3 Conectati cablul DP (Numai modelul cu intrare DP) (Optional)
a. Asigurati-vă că monitorul cât și calculatorul sunt oprite.
b. Conectati cablul DP la calculator.
- Conectarea unui cablu audio (doar modele cu intrare audio) (Optional)
- Conectarea cablului USB de tip C (doar modelul cu intrare USB de tip C) (Optional)
- Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.
- Conectați cablurile de alimentare ale calculatorului și monitorului în cea mai apropiată priză electrică.
- Selectați Oprire încărcare USB PORNIT/OPRIT pentru a activa/dezactiva funcția de Oprire a încărcării USB. (Optional)
| HDMI (opțional) | Ω (opțional) | |
| VGA IN (opțional) USB (opțional) | ||
| AUDIO IN (opțional) DP (opțional) | ||
| AUDIO OUT (opțional) | USB Type C (opțional) | |

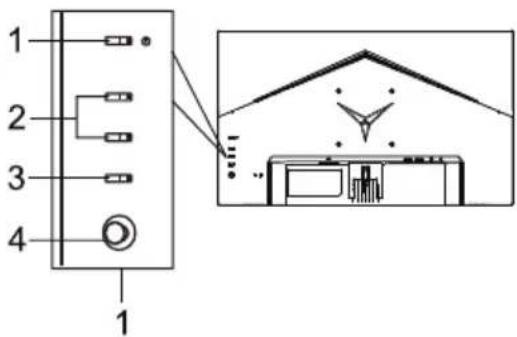

Control extern
| Nr. Element Descriere | ||
| 1 | Buton/indicator de alimentare | Pornește/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energie. |
| 2 | Tasta rapidă 1, 2 butoane | Apăsați pentru a activa funcția tastă rapidă, definită de utilizator. |
| 3 | Buton pentru intrare Apăsați pentru a comuta între sursele de intrare. | |
| 4 | Butonul Navi/OK | Apăsați pentru a activa meniul OSD, apoi utilizați-l ca tastă direcțională pentru a evidenția funcția dorită. Apăsați-l din nou pentru a introduce o selecție. |
Declaratie FCC
Acest echipament a fost testat și s-a dovedit că respectă limitele pentru un dispozitiv digital din clasa B, în conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare atunci când echipamentul este instalat într-o zonă rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe la comunicațiile radio.
Cu toate acestea, nu există nicio garanție că interferența nu va apărea într-o anumită instalație. Dacă dispozitivul provoacă interferențe la recepția radio sau TV (care poate fi determinată de aparatul de comandă), utilizatorului i se recomandă să ia una sau mai multe dintre următoarele măsuri pentru a elimina interferența:
- Reajustati direcția sau poziția antenei receptorului.
- Măriți distanța dintre dispozitiv și receptor.
- Conectați alimentarea dispozitivului la o priză diferită de circuitul la care este conectat receptorul.
- Contactați distribuitorul sau un tehnician radio/TV cu experiență pentru ajutor.
Notă
Pentru a preveni deteriorarea monitorului, nu-I ridicati folosind suportul.
Notă: cablu ecranat
Toate conexiunile la alte dispositive de calcul trebuie să fie prin cabluri ecranate pentru a respecta reglementările EMC.
Notă: periferice
Doar perifericele certificate (dispozitive de intrare / ieşire, terminale, imprimante etc.) care respectă limitele clasei B trebuie conectate la dispozitiv. Utilizarea perifericelor necertificate poate provoca interferente la receptia radio și televiziune.
Notă
Orice schimbări sau modificări neaprobate în mod expres de către producător ar putea anula autoritatea utilizatorului de a opera acest produs.
Condiții de funcționare
Acest dispozitiv se conformează Părții a 15-a a Reglementărilor FCC. Utilizarea este supusă următoarelor două condiții: (1) acest dispozitiv nu poate provoca interferențe dăunătoare și (2) acest dispozitiv trebuie să fie capabil să accepte orice interferență primită, inclusiv interferențe care pot provoca funcționări nedorite.
Notă: Utilizatori din Canada
CAN ICES-003(B)/NMB-003(B)
Notă explicativă referitoare la „Regulamentele privind gestionarea deșeurilor de reciclare și eliminare a produselor electrice și electronice”
Pentru o mai bună îngrijire și protejare a planetei noastre, atunci când utilizatorul nu mai are nevoie de acest produs sau la sfârșitul duratei de utilizare a produsului, vă rugăm să respectați legile și reglementările naționale privind reciclarea deșeurilor de produse electrice și electronice și să-I reciclați prin intermediul producătorilor locali cu recunoașterea națională a calificărilor de reciclare.
Abandonarea deșeurilor de echipamente pentru utilizatorii casnici din UE
Acest simbol pe produs sau pe ambalajul său indică faptul că produsul nu trebuie aruncat cu alte deșeuri menajere. Atunci când aruncați dispozitivele folosite, este responsabilitatea dvs. să-l aduceți într-un punct de colectare care reciclează echipamentele electrice și electronice folosite. Colectarea separată și reciclarea dispozitivelor folosite în momentul eliminării ajută la conservarea resurselor naturale și asigură reciclarea lor într-o manieră care protejează sănătatea umană și mediul înconjurător. Pentru mai multe informații despre punctele de reciclare pentru dispozitivele utilizate, vă rugăm să contactați biroul local al orașului, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.
Declaratie de conformitate CE
Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și alte dispoziții relevante din Directiva EMC 2014/30/UE, Directiva privind joasa tensiune 2014/35/UE și Directiva RoHS 2011/65/UE și Directiva 2009/125/CE în ceea ce privește stabilirea unui cadru pentru stabilirea cerințelor în materie de proiectare ecologică pentru produsul energetic.
Monitorul Acer este destinat pentru afișarea video și vizuală a informațiilor obținute de pe dispozitivele electronice.
SPECIFICATII
| Panou LCD | Sistem de actionare LCD | TFT color |
| Dimensiune 27"W (69 cm) | ||
| Pas pixweli 0,311 mm (H) | x 0,311 mm (V) | |
| Luminozitate 250 cd/m | ^2 (tipic) | |
| Contrast 100.000.000:1 Max (ACM) | ||
| Unghi vizualizabil 178° (H) | 178° (V) (CR=10) | |
| Timp de răspuns 2 ms (G) | la G), 0,5 ms (G la G, Min.) | |
| Tip panou VA | ||
| Frecvență H (oriz.) | HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz | |
| Frecvență V (vert.) | HDMI: 48 - 165 HzDP: 48 - 165 Hz | |
| Culori afișate Culori 16,7M | ||
| Ceas punct | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Rezolutie maximă | HDMI: 1920 x 1080 @165 HzDP: 1920 x 1080 @165 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Consum de energie | Mod pornit 25 W (tipic) | |
| Modul Repaus 0,5 W (tipic) | ||
| Modul Oprit 0,3 W (tipic) | ||
| Conector de intrare | HDMI (doar model cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional) | |
| Semnal video intrare | DP (numai la modelul cu intrare DP) (optional)HDMI (doar model cu intrare HDMI) (optional) | |
| Difuzoare 2W x 2 (Doar modelul cu intrare audio) (optional) | ||
| Dimensiune maximă ecran | Orizontal: 598 mmVertical: 336 mm | |
| Sursă de alimentare INTRARE: 100-240 V ~ 50/60 Hz | ||
| Considerații de mediu | Temperatură de functionare: de la 0° la 40°CTemperatură de depozitare: de la -20° la 60°CUmiditate în stare de functionare: de la 20% la 80% | |
| Dimensiuni | 614,7 (l) x 456,1 (h) x 240,7 (a) mm | |
| Greutate (netă) | 3,80 kg (net) | |
| Specificațiile mecanismului | Înclinare: de la -5° la +15°Rotire: NuReglare pe înălțime: NuPivotare: NSuport cu picior detașabil: Da | |
| Controale externe | Comutator/Butoane | Buton de alimentare IntrareTastă fierbinte 1 Meniu/Navi/OKTastă fierbinte 2 |
| Funcții | Luminozitate Num. rată de reîmprospătareContrast Latență ultra-joasăLumină albastră scăzută Punct tîntăIntensificare albastru LimbăACM Expirare timp OSDHDSuper claritate Blocare OSDGamma IntrareTemperatură culoare Pornire automatăModuri Mod latSpatiul de culoare Atribuire tastă fierbinteMod scală gri DDC/CINuanță pe 6 axe Nivel de negru HDMISaturație pe 6 axe Mod pornire rapidăVolum InformațiiÎnchide sunetul Resetați toate setărileEpuizareFreeSync PremiumVRB | |
| Specificațiile variază în funcție de model și/sau de regiune. | ||
Puteți găsi manuale și alte documente pentru produsul dvs. Acer pe site-ul web oficial de asistență Acer.
