MANUAL DE UTILIZARE B247YA ACER

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.

2. Opriti monitorul LCD și decuplati cablul de alimentare.

3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZATI SI NU TURNATI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICATI SUBSTANTE DE CURĂTARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.

6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.

7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumina solară îl poate deteriora serios.

8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20^ ... +60^ C ( -4^ ... +140^ F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

- Cablul de semnal de la monitor la PC este ros sau deteriorat.

- S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.

- Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Ataşarea monitorului la bază

1. Scoateți monitorul din ambalaj.
2. Ataşati suportul cu picior la bază. (pentru modelele selectate)
3. Rotiți în sens orar pentru blocare. Verificați ca baza să fie blocată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

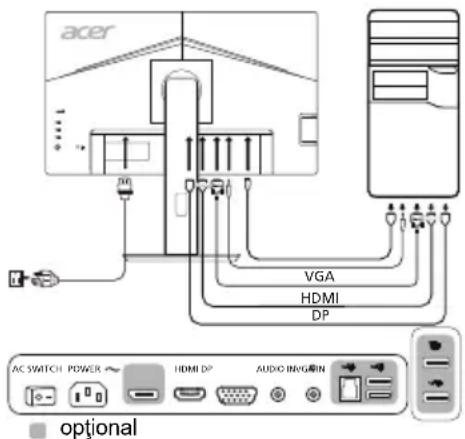

Conectarea monitorului la calculator

1. Opriti monitorul și decuplați cablul de alimentare a calculatorului.

2. 2-1 Conectati cablul video.

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ
b. Conectati cablul video VGA la calculator.
2-2 Conectați cablul HDMI (numai la modelul cu intrare HDMI)
a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați un capăt al cablului HDMI la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-3 Conectati cablul DP (numai la modelul cu intrare DP) (optional)

a. Verificati ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ

b. Conectați cablul DP la computer.

1. Conectați cablul audio. (numai la modelul cu intrare audio) (optional)
2. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuja.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
4. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi. (opțional)

acer VGA HDMI DP AC SWITCH POWER HDMI DP AUDIO INV/GRIN optional

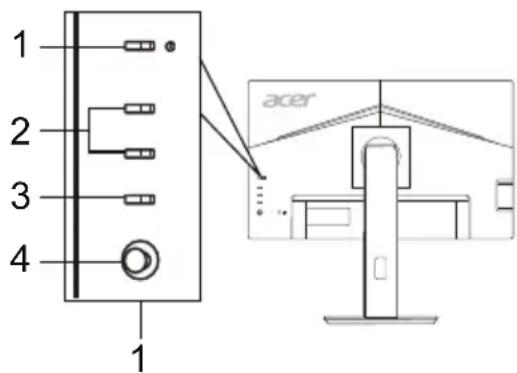

Comenzi externe

1	Buton/indicator de alimentare	Pornește/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energie.
2	Tasta rapidă 1, 2 butoane	Apăsați pentru a activa funcția tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsați pentru a comuta între sursele de intrare.

4 Butonul Navi/OK

Apăsați pentru a activa meniul OSD, apoi utilizati-I ca tastă direcțională pentru a evidentia funcția dorită. Apăsați-I din nou pentru a introduce o selecție.

1 2 3 4 1 acer

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidentiai. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la receptia radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să înceerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

● Reorientati sau repozitionati antena receptoare.
- Măriți distanța dintre dispozitiv și receptor.
- Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul.
- Consultați dealerul sau un tehnician radio/TV experimentat.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD monitor respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicati apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispositive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispositive periferice

Numai perifericele (dispositive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atentie

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Conditii de functionare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să acepte orice interferențe recepționate, inclusiv cele care pot cauza o f u n c tionare nedorită.

Notă: Utilizatorii din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICATII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 23,8"W (60 cm)
	Pas pixeli 0,2745 mm (H) x 0,2745 mm (V)
	Luminozitate	250 cd/m2 (tipic)
	Contrast 100.000.000:	Max (ACM)
	Unghi de vizualizare 178° (H) 178° (V) (CR=10)
	Timp de răspuns 4 ms (G - G)
	Video	Interfață analogica R, G, B
	Tip panou VA
	Frecvență orizontală	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Frecvență verticală	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Culori afișate 16,7 Milioane
Frecvența de ceas VGA/HDMI/DP: 174,5 MHz
Rezolutie maximă		1920 x 1080 la 75 Hz
Tip plug & play VESA DDCCI/DDC2B
Putere absorbită(la 200 nits)	Modul Pornit 22 W
	Modul Repaus 0,5 W
	Modul Oprit	0,3 W
Conector de intrare		D-SubHDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, pozitivHDMI (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4 (optional)
Dimensiune maximă ecran		Orizontala: 527,04 mmVerticala: 296,46 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediul		Temp. de functionare: 0 ° - 40 °CTemp. de depozitare: -20 ° - 60 °CUmiditate în timpul functionării: 20% - 80%
Dimensiuni		540,2 (l) x 329,37 ~ 449,37 (h) x 192,11 (a) mm
Masa (netă)		5,6 kg (net)
Specificații privind mecanismul		Înclinare: -5° - +25° (Numai în punctul cel mai înalt unghiul de ridicare poate fi de 25 grade înclinare)Rotire: -45° - +45°Reglarea înăltjimii: 0 mm - 120 mmPivotare: -90° - +90°Suport cu picior detașabil: Da
Comenzi externe	Comutator/butoane	Buton de alimentareIntrareTasta rapidă 1Meniu/Navi/OKTasta rapidă 2
	Funcții	ContrastVolumLuminozitateFără sunetAmplificare negruOver DriveLumină albastrăAdaptive-SyncACM Pornit/OpritLimbăClarilate superioarăExpirare OSDPozitje orizontală (numai la modelul cu intrare analogica)TransparențăPozitje verticală (numai la modelul cu intrare analogica)Blocare OSDCeas (numai la modelul cu intrare analogica)IntrareFocalizare (numai la modelul cu intrare analogica)Sursă automatăConfigurare automată (numai la modelul cu intrare analogica)Încărcare USB cu aparatul opritMod latGamăAtribuire tastă rapidăTemperatură culoareDDC/CI Pornit/OpritModuriNivel de negru HDMIsRGBNivel de negru HDMIModul Pornire rapidăMod Tonuri de griInformații monitorSaturație pe 6 axeResetare toate setărileNuanțe pe 6 axeIeșire
Specificațiile variază în funcție de model și/sau de regiune.
