LIETOŠANAS INSTRUKCIJA B247YA ACER

Acer LCD monitora īsā darba sākšanas rokasgrāmata

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo mainstrāvu.

2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.

3. Uz rāmja uzsmidziniet tīrīšanas škidrumu, kas neškīdina, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠKIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA.
5. LÜDZU, NEIZMANTOJIET JEBKÄDA VEİDA AMONJAKU VAI ALKOHOLU SATUROŠUS TİRİTÄJUS UZ LCD DISPLEJA EKRÄNA VAI APKALVA.

6. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.

7. Nenovietojiet LCD monitoru blakus logam. Nepaklaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.

8. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.
9. Nenonemiet apvalku un nemeginiet pats veikt šis daas apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniskā atbalsta pārstāvis.
10. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60 °C (no -4° līdz 140 °F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
11. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:

- Monitora un datora signāla kabelis ir saplīsis vai sabojājies.

• Uz LCD monitora tiek izšlakts škidrums, vai monitors tiek paklauts lietum.
• LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Iznemiet monitoru no iepakojuma.
2. Pievienojiet pamatnei statīvu (atseviškiem modeliem).
3. Pagrieziet pulkstenrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atseviškiem modeliem).
4. Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atseviškiem modeliem).

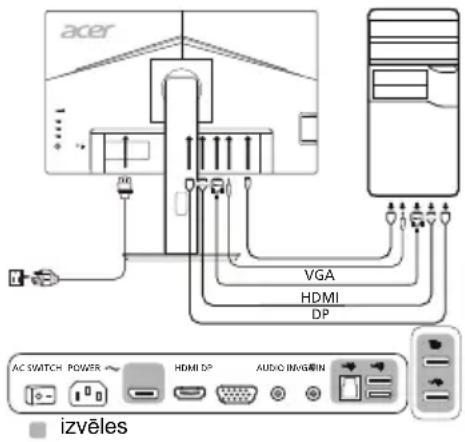

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet videokabeli.

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet VGA videokabeli datoram.

2-2 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet vienu HDMI kabeļa galu monitora aizmugurē, bet otru galu — datora portam.

2-3 Pievienojiet DP kabeli (tikai modelim ar DP ieeju) (izvēles)

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet DP kabeli datoram.

1. Pievienojiet audiokabeli. (tikai modeliem ar audio ieeju) (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāv as portā.
3. Pievienojiet datora un monitora strāvas vadus tuvumā esošā kontaktligzdā.
4. Atlasiet USB uzlādes izslēgšanas funkciju ON/OFF pozīcijā, lai iespējotu/atspējotu USB uzlādes izslēgšanas funkciju. (izvēles)

acer VGA HDMI DP AC SWITCH POWER HDMI DP AUDIO IMVGEM izvēles

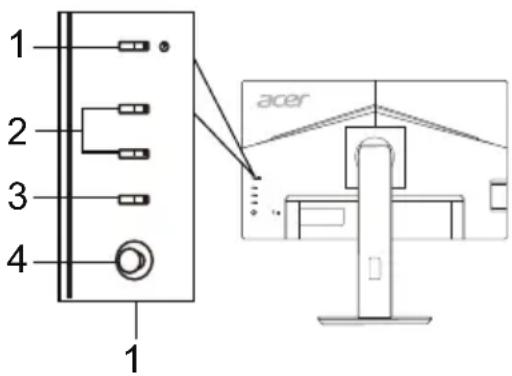

Ārējās vadīklas

Nr. Vienums Apraksts

1	leslēgšanas/izslēgšanas poga/indikators	leslēdz/izslēdz monitoru. Zils indikators norāda par ieslēgtu pozīciju. Dzeltens indikators norāda par gaidstāves/enerģijas taupīšanas režīmu.
2	1. un 2. karstais taustiņš	Nospiediet, lai aktivizētu lietotāja definēto karstā taustiņa funkciju.
3	levades poga	Nospiediet, lai pārslēgtu ievades avotus.

4

Navigēšanas/OK (Labi) poga

Nospiediet, lai aktivizētu OSD izvēlni, un pēctam izmantojiet kā norādīšanas taustinu, laiiezīmētu vēlamo funkciju. Kad tas ir paveikts,nospiediet vēlreiz šo pogu, lai veiktu atlasi.

1 2 3 4 1 acer

Regulas un drošības paziņojumi

FCC paziņojums

Šī ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. daļai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstāklos. Šī ierīce ğenerē, izmanto un izstaro radiofrekvences energiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztvērējantenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā kēdē, nevis tajā, kurā ir pievienots uztvērējs.
• Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

CE paziņojums par atbilstību

Ar šo Acer Inc. paziņo, ka šis LCD monitors atbilst visām būtiskām prasībām un citiem saistošiem noteikumiem, kas minēti EMC direktīvā 2014/30/EU, zemsprieguma direktīvā 2014/35/EU, RoHS direktīvā 2011/65/EU un direktīvā 2009/125/EK saistībā ar ekodizaina prasību īstenošanu energotaupīgos produktos.

Paziņojums

Lai novērstu bojājumu monitoram, neceliet to aiz pamatnes.

Paziņojums Aizsargāti kabeli

Visi savienojumi ar citām datorierīcēm ir jāveido, izmantojot aizsargātus kabelus, lai nodrošinātu atbilstību EMC prasībām.

Paziņojums Perifērās ierīces

Šim aprikojumam drikst pievienot tikai tādas perifērās ierīces (ieejas/izejas ierīces, terminālus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērās ierīces var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmainas vai modifikacijas, ko ražotājs nav skaidri atlāvis, var anulēt Federālas sakaru komisijas pieškirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. dalai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme pat tādā gadījumā, ja tas var izraisīt nevēlamu darbību.

Paziņojums Lietotājiem Kanādā

Šī B klases digitālā ierīce atbilst Kanādas noteikumiem ICES-003.

Nolietotā aprīkojuma utilizēšana, kas attiecas uz privātām mājsaimniecībām Eiropas Savienībā

Šis simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Jūsu pienākums ir utilizēt nolietoto aprīkojumu, nododot to speciālās savākšanas vietās, kur notiek elektriskā un elektroniskā aprīkojuma otrreizēja pārstrāde. Atseviška nolietotā aprīkojuma savākšana un otrreizēja utilizēšana palīdz taupīt dabas resursus un nodrošina tādu pārstrādi, kas pasargā cilvēku veselību un vidi. Lai iegūtu papildinformāciju par vietām, kur var nodot nolietoto aprīkojumu otrreizējai pārstrādei, lūdzu, sazinieties ar savu pašvaldību, mājsaimniecības aprīkojumu utilizēšanas dienestu vai veikalu, kur iegādājāties produktu.

SPECIFIKĀCIJA

LCD panelsis	Vadošā sistēma	TFT krāsu LCD
	Lielums 23,8"W (60 cm)
	Pikseļi 0,2745 x 0,2745 mm (augstums x platums)
	Spilgtums	250 cd/m2 (parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skata leņķis 178° (H) 178° (V) (CR=10)
	Reaģēšanas laiks 4 ms (G-G)
	Video R, G, B analogais interfeiss
	Paneļa tips VA
	H-frekvence	VGA/HDMI: 30-85 kHzDP: 85-85 kHz
	V-frekvence	VGA/HDMI: 56-76 HzDP: 48-75 Hz
Displeja krāsas		16,7 milj.
Punktu pulkstenis		VGA/HDMI/DP: 174,5 MHz
Maksimālā izšķirtspēja		1920 x 1080 pie 75 Hz
Plug & Play VESA DDCCI/DDC2B
Enerģijas patēriņš(200 niti)	leslēgtā režīmā	22 W
	Miega režīmā	0,5 W
	Izslēgtā režīmā	0,3 W
Ieejas savienotājs		D-SubHDMI (tikai modeliem ar HDMI ieeju)DP (tikai modeliem ar DP ieeju)
Ieejas videosignāls		Analogais: 0,7 Vp-p (standarts), 75 OHM, pozitīvsHDMI (tikai modeliem ar HDMI ieeju) (izvēles)DP (tikai modeliem ar DP ieeju) (izvēles)
Skaļrņuni		2 W x 2 (tikai modeliem ar audio ieeju) (izvēles)
USB USB 3.0 x 4 (izvē		les)
Maksimālais ekrāna lielums		Horizontāli: 527,04 mmVertikāli: 296,46 mm
Enerģijas avots 100-240 V, 50/60 Hz
Vides apsvērumi		Darbības temperatūra: 0-40 °CGlabāšanas temperatūra: -20-60 °CDarbības mitrums: 20-80%
Izmēri		540,2 x 329,37 ~ 449,37 x 192,11 mm (platums x augstums x dzījums)
Svars (N. W.)		5,6 kg (neto)
Mehānisma specifikācijas		Sasvēršana: -5°-+25° (25 grādu sasvēršana iespējama tikai visaugstākajā punktā)Pagriešana: -45°-+45°Augstuma regulēšana: 0-120 mmSasvēršana: -90°-+90°Atvienojama pamatne: Ir
Ārējās vadīklas	Slēdži/pogas	leslēgšanas poga Ieeja1. karstais taustīņš Izvēlne/Navigēšanas/OK2. karstais taustīņš
	Funkcijas	Kontrasts SkalumsSplgtums KlusumsMelnā uzlabošana PaātrinājumsZils indikators Adaptive-SyncACM ieslēgšana/izslēgšanaValodaIzcils asums Ekrāna izvēlnes taimautsH. Position (tikai modeliem ar analogo ieeju)V. Position (tikai modeliem ar analogo ieeju)OSD blokēšanaPulkstenis (tikai modeliem ar analogo ieeju)levadeFokuss (tikai modeliem ar analogo ieeju)Automātiskā avota noteikšanaAutomātiskā konfigurēšana (tikai modeliem ar analogo ieeju)Platais režīmsGamma Karstā taustīņa uzdevumsKrāsu temperatūra DDC/CI ieslēgšana/izslēgšanaRežīmis HDMI melnā līmenissRGB Ātrā sākuma režīmsPelēktonu režīms Displeja informācija6 asu piesātinājums Alistatīt visus iestatījumus6 asu nokrāsa Iziet
Specifikācijas atšķiras atkarībā no modela un / vai modela.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālā Acer atbalsta vietnē.
