ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B247YA ACER

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (ΟΓΕ)

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.

2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
   • Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.

• MHN ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΠΟΤΕ ΥΓΡΑ ΑΠΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ.

• MHN XPHΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ.

• Η Acer δεν θα φέρει καμία απολύτως ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της χρήσης καθαριστικών με βάση την αμμωνία ή την αλκοόλη.

1. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.
2. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη.
3. Μην αφαιρείτε το κάλυμμα και μην επιχειρείτε να εκτελέσετε εργασίες συντήρησης στη συγκεκριμένη μονάδα μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
4. Αποθηκεύετε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
5. Αποσυνδέστε αμέσως την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:

• Το καλώδιο σήματος από την οθόνη στον υπολογιστή έχει ξεφτίσει ή έχει υποστεί ζημιά.

- Χυθεί υγρό πάνω στην οθόνη LCD ή η οθόνη εκτεθεί στη βροχή.

• Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσάρτηση της οθόνης στη βάση

1. Βγάλτε την οθόνη από τη συσκευασία.
2. Προσαρτήστε το στήριγμα στη βάση. (σε επιλεγμένα μοντέλα)
3. Περιστρέψτε δεξιόστροφα για να ασφαλίσει. Βεβαιωθείτε ότι η βάση έχει ασφαλίσει πάνω στο στήριγμα. (σε επιλεγμένα μοντέλα)
4. Ασφαλίστε τη βάση στο στήριγμα, περιστρέφοντας τη βίδα με μια πεπλατυσμένη γλωπίδα ή ένα κατάλληλο κέρμα. (σε επιλεγμένα μοντέλα)

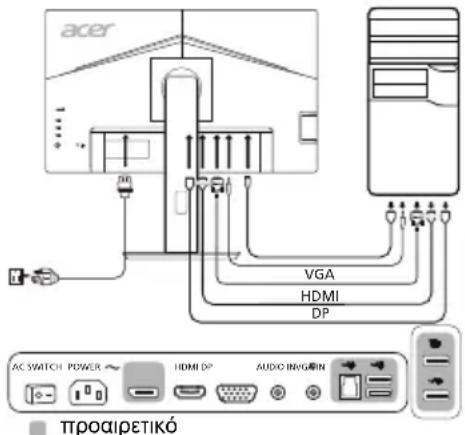

Σύνδεση της οθόνης σε υπολογιστή

1. Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου βίντεο

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή.

b. Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή.

2-2 Σύνδεση καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI)

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή.
b. Συνδέστε το ένα άκρο του καλωδίου HDMI στο πίσω μέρος της οθόνης και συνδέστε το άλλο άκρο στη θύρα του υπολογιστή.

2-3 Σύνδεση καλωδίου DP (μόνο μοντέλο εισόδου DP) (προαιρετικό)

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή.
b. Συνδέστε τό καλώδιο DP στον υπολογιστή.

1. Συνδέστε το καλώδιο ήχου. (μόνο μοντέλο εισόδου ήχου) (προαιρετικό)
2. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο πίσω μέρος της οθόνης.
3. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης σε μια κοντινή πρίζα ηλεκτρικού ρεύματος.
4. Επιλέξτε ενεργοποίηση/απενεργοποίηση για τη φόρτιση USB σε κατάσταση διακοπής λειτουργίας για να ενεργοποιήσετε/ απενεργοποιήσετε τη λειτουργία φόρτισης USB σε κατάσταση διακοπής λειτουργίας. (προαιρετικό)

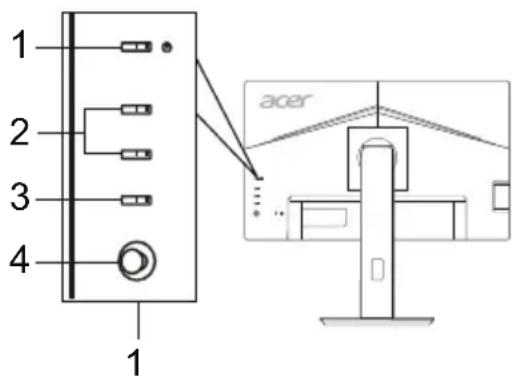

Εξωτερικά στοιχεία ελέγχου

Αρ. Στοιχείο Περιγραφή

1	Κουμπί/ένδειξη λειτουργίας	Ενεργοποιεί/απενεργοποιεί την οθόνη. Το μπλε χρώμα υποδεικνύει τροφοδοσία με ρεύμα. Το πορτοκαλί χρώμα υποδεικνύει λειτουργία αναμονής/ εξοικονόμησης ενέργειας.
2	Πλήκτρο 1, 2 κουμπιά	Πατήστε για να ενεργοποιήσετε τη λειτουργία πλήκτρων καθορισμένων από το χρήστη.
3	Κουμπί εισόδου	Πατήστε για εναλλαγή μεταξύ των πηγών εισόδου.

4

Κουμπί περιήγησης/ΟΚ

Πατήστε για να ενεργοποιήσετε το μενού OSD. Στη συνέχεια, μπορείτε να το χρησιμοποιείτε ως πλήκτρο κατεύθυνσης για να επισημαίνετε κάθε φορά τη λειτουργία που θέλετε. Πατήστε ξανά για να επιλέξετε μια λειτουργία.

acer VGA HDMI DP AC SWITCH POWER HDMI DP AUDIO INF/MAIN ΤΡΟΑΙΡΕΤΙΚΟ

1 2 3 4 1 acer

Κανονισμοί και ειδοποιήσεις ασφαλείας

Ειδοποίηση της FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανονισμών FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επίβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμψει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επίβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επίβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

• Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης.
• Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη.
• Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης.
• Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Δήλωση Συμμόρφωσης CE

Δια του παρόντος, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, την Οδηγία Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και την Οδηγία RoHS 2011/65/ΕΕ και την Οδηγία 2009/125/ΕΚ όσον αφορά τη θέστιση ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Ειδοποίηση:

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.

Ειδοποίηση: Θωρακισμένα καλώδια

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.

Ειδοποίηση: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία με μη πιστοποιημένα περιφερειακά είναι πίθανό να οδηγήσει σε παρεμβολές στη λήψη radioφωνικού και τηλεοπτικού σήματος.

Προσοχή

Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τον χειρισμό αυτού του προϊόντος.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Ειδοποίηση: Καναδοί χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Απόρριψη άχρηστου εξοπλισμού από χρήστες σε ιδιωτικά νοικοκυριά στην Ευρωπαϊκή Ένωση

Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίνοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με το πού μπορείτε να απορρίψετε τον άχρηστο εξοπλισμό σας για ανακύκλωση, επικοινωνήστε με το τοπικό γραφείο της πόλης σας, την υπηρεσία διάθεσης οικιακών απορριμμάτων ή το κατάστημα από όπου αγοράσατε το προϊόν.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Οθόνη LCD	Σύστημα οδήγησης		Έγχρωμη οθόνη LCD TFT
	Μέγεθος 23,8"W (60 cm)
	Βήμα pixel		0,2745 mm (O) x 0,2745 mm (K)
	Φωτεινότητα		250 cd/m2 (τυπική)
	Αντίθεση		100000000:1 μέγ. (ACM)
	Γωνία προβολής		178° (O) 178° (K) (CR = 10)
	Χρόνος απόκρισης		4 ms (G σε G)
	Βίντεο		Αναλογική διασύνδεση R, G, B
	Τύπος πάνελ VA
	Οριζόντια συχνότητα		VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Κατακόρυφη συχνότητα		VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Χρώματα οθόνης			16,7 Εκατομμύρια
Συχνότητα κουκκίδων			VGA/HDMI/DP: 174,5 MHz
Μέγιστη ανάλυση			1920 x 1080 @ 75 Hz
Τοποθέτηση και άμεση λειτουργία			VESA DDCCI/DDC2B
Κατανάλωση ρεύματος(στα 200 nits)	Λειτουργία ενεργοποίησης 22 W
	Λειτουργία αναμονής 0,5 W
	Λειτουργία απενεργοποίησης		0,3 W
Υποδοχή εισόδου			D-SubHDMI (μόνο μοντέλο εισόδου HDMI)DP (μόνο μοντέλο εισόδου DP)
Σήμα βίντεοεισόδου			Αναλογικό: 0,7 Vp-p (τυπικό), 75 OHM, θετικόHDMI (μόνο μοντέλο εισόδου HDMI) (προαιρετικό)DP (μόνο μοντέλο εισόδου DP) (προαιρετικό)
Ηχεία			2 W x 2 (μόνο μοντέλο εισόδου ήχου) (προαιρετικό)
USB			USB 3.0 x 4 (προαιρετικό)
Μέγιστο μέγεθος οθόνης			Οριζόντια: 527,04 mmΚατακόρυφη: 296,46 mm
Πηγή ισχύος			100-240 V, 50/60 Hz
Περιβαλλοντικά ζητήματα			Θερμοκρασία λειτουργίας: 0° έως 40 °CΘερμοκρασία αποθήκευσης: -20° έως 60 °CYγρασία λειτουργίας: 20% έως 80%
Διαστάσεις			540,2 (Π) x 329,37 ~ 449,37 (Y) x 192,11 (B) mm
Βάρος (Κ. Β.)			5,6 kg (καθαρό)
Προδιαγραφές μηχανισμού			Κλίση: -5° έως +25° (μόνο στο υψηλότερο σημείο μπορούν να προσφερθούν 25 μοίρες κλίσης για τη γωνία ανύψωσης)Περιστροφή: -45° έως +45°Ρύθμιση ύψους: 0 mm έως 120 mmΠεριστροφή: -90° έως +90°Αποσπώμενη βάση: Ναι
Εξωτερικά στοιχεία ελέγχου	Διακόττης/κουμπιά		Κουμπί λειτουργίας ΕισοδοςΠλήκτρο 1 Μενού/Περιήγησης/OKΠλήκτρο 2
	Λειτουργίες		Αντίθεση Ένταση ήχουΦωτεινότητα ΣίγασηΕνίσχυση μαύρων περιοχώνΜπλε φωςΥπεροδήγησηΑdaptive-SyncΕνεργοποίηση/απενεργοποίηση ACMΕξαιρετική ευκρίνειαΟ. θέση (μόνο μοντέλο αναλογικής εισόδου)Κ. θέση (μόνο μοντέλο αναλογικής εισόδου)Ρολόι (μόνο μοντέλο αναλογικής εισόδου)Εστίαση (μόνο μοντέλο αναλογικής εισόδου)Αυτόματη ρύθμιση παραμέτρων (μόνο μοντέλο αναλογικής εισόδου)ΓάμμαΘερμοκρασία χρώματοςΛειτουργίεςΕνεργοποίηση/απενεργοποίηση DDC/CEπίπεδο μαύρου HDMIΛειτουργία χρήγορης έναρξηςΚορεσμός 6 αξόνωνΑπόχρωση 6 αξόνωνΠληροφορίες οθόνηςΕπαναφορά όλων των ρυθμίσεωνΈξοδος
Οι προδιαγραφές ενδέχεται να διαφέρουν ανάλογα με το μοντέλο ή/και την περιοχή.
