使用説明書 B247YA ACER

Acer LCD モニタークイックスタートガイド（QSG）

安全にお使いいただく ために

以下の注意事項をよくお読みください。

1. LCD モニタースクリーンのクリーニング: モニターが設置場所の AC 電源で動作するよう電気定格に設定されていることを確認してください。

2. LCD モニターの電源をオフにし、電源コードを抜きます。

3. 溶剤の含まれていない洗剤を布にスプレーし、スクリーンをそっと拭いてください。
4. スクリーンやケースに直接液体をスプレーしたり、振りかけたりしないでください。
5. LCD スクリーンやケースには、絶対にアンモニアやアルコールベースのクリーナーをご使用にならないでください。

6. アンモニアやアルコールベースのクリーナーをご使用になられた結果生じたダメージについては、Acer は一切責任を負いません。

7. LCD モニターは窓の近くに置かないでください。モニターを雨、湿気、直射日光などに当てると、損傷する恐れがあります。

8. LCD スクリーンに圧力をかけないでください。過度な圧力はディスプレイを損傷する恐れがあります。

9. カバーを取り外したり、本体を修理したりしないでください。いかなる修理についても、認定された技術者に依頼してください。
10. LCD モニターは室温 -20～60℃（-4～140°F）の部屋に保管してください。この温度範囲外の場所に LCD モニターを保管すると、モニターが回復不能な損傷を受ける恐れがあります。

11. 次のような状況が発生した場合は、直ちにモニターの電源コードを抜き、認定された技術者にご連絡ください。

12. モニターから PC への信号ケーブルがすり減った場合や、破損した場合。

13. LCD モニターに液体が入り込んだ場合や、モニターが雨に濡れた場合。
14. LCD モニターやケースが破損した場合。

モニターを台に設置する

1. モニターを梱包箱から取り出します。
2. フットスタンドを台に取り付けます（一部のモデルのみ）。
3. 右に回してロックします。台がスタンドにしっかりロックされていることを確認します（一部のモデルのみ）。
4. 工具または適切なコインを使ってネジを締め、台をスタンドにしっかり固定します（一部のモデルのみ）。

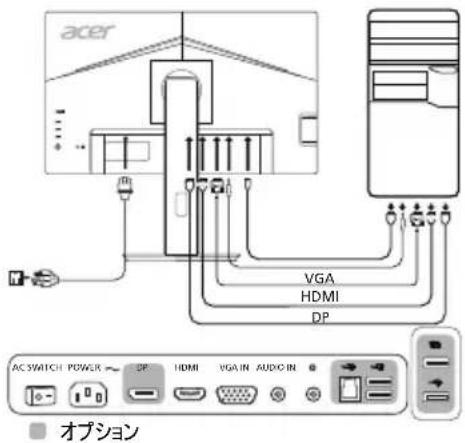

モニターをコンピュータに接続する

1. モニターの電源をオフにして、コンピュータの電源コードを外します。
   2.2-1 ビデオケーブルの接続

a. モニターとコンピュータの電源がオフになっていることを確認してください。
b. VGA ビデオケーブルをコンピュータに接続します。

2-2 HDMI ケーブルの接続（HDMI 入力モデルのみ）

a. モニターとコンピュータの電源がオフになっていることを確認してください。
b. HDMI ケーブルの一方の端をモニター背面に接続し、もう一方の端をコンピュータのポートに接続します。

2-3 DP ケーブルの接続（DP 入力モデルのみ）（オプション）

a. モニターとコンピュータの電源がオフになっていることを確認してください。
b. DP ケーブルをコンピュータに接続します。

1. オーディオケーブルを接続します。(オーディオ入力モデルのみ)(オプション)
2. モニターの電源ケーブルをモニター背面の電源ポートに差し込みます。
3. コンピュータとモニターの電源コードを、近くのコンセントに差し込みます。
4. [電源オフ USB 充電] のオン／オフを選択し、電源オフ USB 充電機能を有効/無効にします。(オプション)

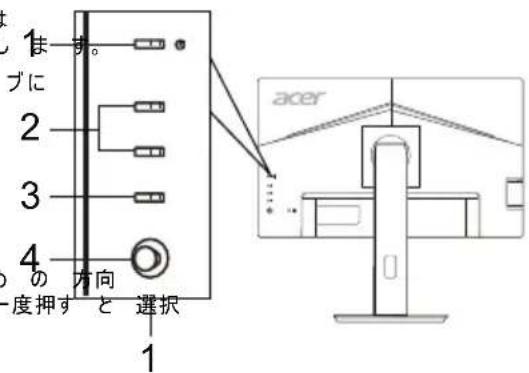

外部 コントロール

番号	アイテム	説明
1	電源ボタン/インジケータ	モニターをオン/オフにします。青色は電源がオンであることを示します。オレンジ色スタンバイ/省電力モードを
2	ホットキー 1、2ボタン	ユーザー定義ホットキー機能をアクティします。
3	入力端子ボタン	入力ソースを切り替えます。

4

Navi/OK ボタン

OSD メニューをアクティブにします。そのあとは、必要な機能を強調表示するためキーとして使用します。もうすることができます。

acer VGA HDMI DP AC SWITCH POWER → DP HDMI VGA IN AUDIO IN オプション

1 ます。 ブに 2 3 4 の 方向 一度押す と 選択 1 acer

規制と安全に関する注意

FCC に関する注意

このデバイスは、FCCが定める規則の第15部に準ずるクラスBデジタル機器の制限について、適合性検査を経ており、その制限事項に適合していることが確認されています。この制限事項は、住宅地域に設置した場合の有害な受信妨害を的としています。このデバイスは、無線周波数エネルギーを生成、使用し、また、放射する用しないと、無線通信に有害な受信妨害を引き起こす可能性があります。ただし、特定の設置条件において受信妨害が発生しないという保証はありません。このデバイスこのデバイスがラジオやテレビに有害な受信妨害を発生させていることが確認できる場合はます。

● 受信 アンテナ の方向や設置位置 を 変える。
● デバイスと受信機の距離を離す。
● デバイスの電源コードを、受信機が接続されている電源回路とは別のコンセントに差し込む。
- 販売店 またはラジオ／テレビ 専門の技術者に問い合わせる。

CE 適合宣言

Acer Inc. はここに、この LCD モニターが、エネルギー関連製品のエコデザイン要件の設定のフレームワークの確立に関して、EMC 指令 2014/30/EU、低電圧指令 2014/35/EU、RoHS 指令 2011/65/EU と指令 2009/125/EC の基本要件とその他の関連条項に準拠していることを宣言します。

注意：

モニターが故障するため、モニターの底を持って持ち上げないでください。

注意：シールドされたケーブル

EMC 規制への適合性を守るため、他のコンピューティングデバイスへの接続はすべて、シールドされたケーブルを使用する必要があります。

注意：周辺機器

本装置に接続できるのは、クラス B の制限事項への適合性が証明された周辺機器（入力機器／出力機器、端末、プリンタなど）のみとなります。適合性が証明されていない周辺機器を使用して操作することにより、ラジオやテレビにます。

注意

製造会社によって明示的に許可されていない変更や改造を行うと、FCC（連邦通信委員会）によって認められた、ユーザーが本製品を操作する権限が無効になる場合があります。

操作条件

このデバイスは、FCC 規則の第 15 部に準拠しています。このデバイスの操作は、以下の 2 つの条件が対象となります。(1) このデバイスは有害な受信妨害を発生しない。(2) このデバイスは、意図しない動作の原因となる受信妨害も含め、受信するすべての受信妨害に対応する必要がある。

注意：カナダのユーザー対象

このクラス B デジタル機器は、カナダ ICES-003 に準拠しています。

欧州連合における一般家庭ユーザーによる使用済み機器の処分

製品 また は製品の梱包箱に 表示 される この記号は、この 製品 を他の家庭 ごみと一緒に 処分しています。使用済み機器 を処分する 際は、ユーザー ご 自身の責任で電気電子機器廃棄物の リサイクル に所に持 ち運ぶ必要があります。使用済み機器の個別回収や リサイクル は天然資源の保全 につながり、環境 を 保護する 方法 で リサイクル されることが保証 されます。リサイクル目的で使用については、地方自治体、家庭 ごみ処理サービス、または製品をご購入された 販売店に

仕様

LCD パネル	駆動装置	TFT カラー LCD
	サイズ	23.8"W (60 cm)
	画素 ピッチ	0.2745 mm (水平) x 0.2745 mm (垂直)
	輝度 250 cd/m	2(標準)
	コントラスト	100000000:1 最大 (ACM)
	可視角度	178° (水平) 178° (垂直) (CR=10)
	応答時間	4 ms (GTG)
	ビデオ	R、G、B アナログインターフェース
	パネルタイプ	VA
	水平周波数	VGA/HDMI : 30~85 kHzDP : 85~85 kHz
	垂直周波数	VGA/HDMI : 56~76 HzDP : 48~75 Hz
ディスプレイカラー		1670万
ドットクロック		VGA/HDMI/DP : 174.5 MHz
最大解像度		1920 x 1080 @ 75 Hz
プラグアンドプレイ		VESA DDCCI/DDC2B
消費電力 (200ニト)	オンモード	22 W
	スリープモード	0.5 W
	オフモード	0.3 W
入力端子 コネクタ		D-SubHDMI (HDMI 入力モデルのみ)DP (DP 入力モデルのみ)
入力映像信号		アナログ : 0.7 Vp-p (標準)、75 OHM、ポジティブHDMI (HDMI 入力モデルのみ) (オプション)DP (DP 入力モデルのみ) (オプション)
スピーカ		2 W x 2 (オーディ オ入力モデルのみ) (オプション)
USB		USB 3.0 x 4 (オプション)
最大 スクリーンサイズ		水平 : 527.04 mm垂直 : 296.46 mm
電源		100~240 V、50/60 Hz
環境条件		動作温度 : 0~40°C保管温度 : -20~60°C動作湿度 : 20~80%
寸法		540.2 (幅) x 329.37~449.37 (高さ) x 192.11 (奥行き) mm
重量 (正味重量)		5.6 kg (正味)
機械仕様		チルト:-5~+25° (最も高い位置においてのみ、上下で 25°の傾斜が可能)旋回 : -45~+45°高さ調整 : 0~120 mm回転 : -90°~+90°取り外し可能フットスタンド : 有り
外部 コントロール	スイッチ/ボタン	電源ボタン 入力端子ホットキー 1 メニュー/Navi/OKホットキー 2
	機能	コントラスト 音量輝度 消音ブラックブースト オーバード ライプブルーライト Adaptive-SyncACMオン/オフ 言語スーパーシャープネス OSD 表示時間設定水平位置 (アナログ入力モデルのみ) 透明度垂直位置 (アナログ入力モデルのみ) OSD ロッククロック (アナログ入力モデルのみ) 入力端子フェーズ (アナログ入力モデルのみ) 自動ソース自動調整 (アナログ入力モデル専用源オフ USB 充電ガンマ 表示モード色温度 ホットキー割当モード DDC/CIオン/オフsRGB HDMI 黒レベルグレースケールモード クイックスタートモード6 軸飽和 表示情報6 軸色合い すべて の設定 をリセット終了
仕様は モ デ ルや地域により異なります。

Acer 製品のマニュアルやその他のドキュメントは、Acer の公式サポートサイトからご覧いただけます。
