NÁVOD K OBSLUZE B247YA ACER

Monitor LCD Acer – Průvodce pro rychlé nastavení

Důležité bezpečnostní upozomění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Oveřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

• Vypněte monitor LCD a odpojte napájecí kabel.
- Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
- PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
• NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
- Společnost Acer neponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumistujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.

2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.

3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20° C až 60° C (-4° F až 140° F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

- Kabel pro prěnos signálu z monitoru do počítače je rozedřený nebo poškozený.

- Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.

- Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení videokabelu

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel VGA k počítači.

2-2 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-3 Připojení kabelu DP (pouze u modelu se vstupem DP) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel DP k počítači.

1. Připojení audio kabelu. (pouze model s audio vstupem) (volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Výběrem jedné z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí. (volitelné)

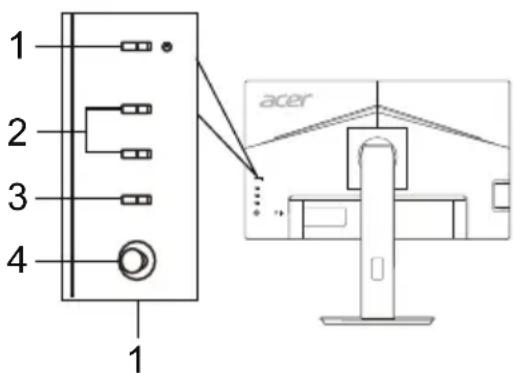

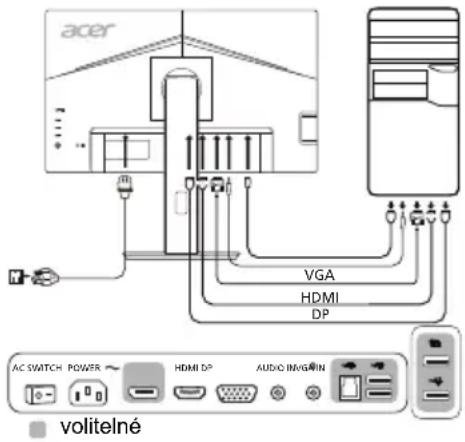

Externí ovládací prvky

Č. Položka Popis

1	Tlačítko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie.
2	Tlačítka klávesových zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačítko vstupu	Stisknutím změníte vstupní zdroj.
4	Tlačítko navigace/ OK	Stisknutím aktivujte nabídku OSD, poté je využijte jako směrovou klávesu, jejímž prostřednictvím zvýrazníte požadovanou funkci. Opětovným stisknutím provedete výběr položky.

acer VGA HDMI DP AC SWITCH POWER HDMI DP AUDIO INVGAIN volitelné

1 2 3 4 1 acer

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního přijmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Porad'te se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavku na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s p ředpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace vyřazených zařízení uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný LCD TFT
	Velikost 23,8"W (60 cm)
	Rozteč pixelů	0,2745 mm (horizontálné) × 0,2745 mm (vertikálně)
	Jas	250 cd/m ^2 (typický)
	Kontrast Max. 100 000 000:1 (ACM)
	Úhel sledování	178° (horizontálně) 178° (vertikálně) (CR=10)
	Doba odezvy 4 ms (GTG)
	Video R, G, B analogove rozhraní
	Typ panelu VA
	Horizontální frekvence	VGA/HDMI: 30–85 kHzDP: 85–85 kHz
	Vertikální frekvence	VGA/HDMI: 56–76 HzDP: 48–75 Hz
Barva zobrazení		16,7 Millionů
Frekvence bodů		VGA/HDMI/DP: 174,5 MHz
Maximální rozlišení		1920 x 1080 při 75 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Spotřeba energie(při jasu 200 nitů)	Režim Zapnuto 22 W
	Režim spánku 0,5 W
	Režim Vypnuto 0,3 W
Konektor vstupu		D-SubHDMI (pouze model se vstupem HDMI)DP (pouze model se vstupem DP)
Vstupní videosignál		Analogovy: 0,7 Vp-p (standardní), 75 OHM, pozitivníHDMI (pouze model se vstupem HDMI) (volitelné)DP (pouze model se vstupem DP) (volitelné)
Reproduktory 2 W x 2 (pouze model s audio vstupem) (volitelné)
USB USB 3.0 x 4 (volitelné)
Maximální velikost obrazovky		Horizontálné: 527,04 mmVertikálně: 296,46 mm
Zdroj napájení		100–240 V, 50/60 Hz
Podmínky okolního prostředí		Provozní teplota: 0 °C až 40 °CSkladovací teplota -20 °C až 60 °CProvozní vlhkost: 20 % až 80 %
Rozměry		540,2 (Š) × 329,37 – 449,37 (V) × 192,11 (H) mm
Hmotnost (čistá)		5,6 kg (čistá)
Technické údaje mechanismu		Naklonění: -5° až +25° (pro úhel zdvihu lze dosáhnout záklonu 25 stupňů pouze v nejvyšším bodě)Otáčení: -45° až +45°Nastavení výšky: 0 mm až 120 mmOtočení: -90° až +90°Odnímatelný stojan: Ano
Externí ovládací prvky	Spínače a tlačítka	Tlačítko napájení Klávesová zkratka 1 Klávesová zkratka 2
	Funkce	Kontrast Jas Posllení černé Modré světlo ACM zapnuto/vypnuto Super ostrost Horizontální pozice (jen pro model s analogovým vstupem) Vertikální pozice (jen pro model s analogovým vstupem) Hodiny (jen pro model s analogovým vstupem) Zaostření (jen pro model s analogovým vstupem) Automatická konfigurace (jen pro model s analogovým vstupem) Gamma Teplota barev RežimysRGB Režim stupňů šedi 6osá sytost 6osý odstín
		Vstup Hlasitost Ztlumit Overdrive Adaptive-Sync Jazyk Časový limit nabídky na obrazovce Transparentnost Zámek OSD Vstup Automatická detekce signálů ze zdrojů Nabíjení přes port USB při vypnutí Širokoúhlý režim Přídělení horkých kláves DDC/CI zapnuto/vypnuto Úroveň černé HDMI Režim rychlého spuštění Informace o displeji Resetovat všechna nastavení Ukončit
Specifikace se u jednotlivých modelů a v různých oblastech liší.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

Dôležité bezpečnostné pokyny

Tieto pokyny si pozorne prečítajte.

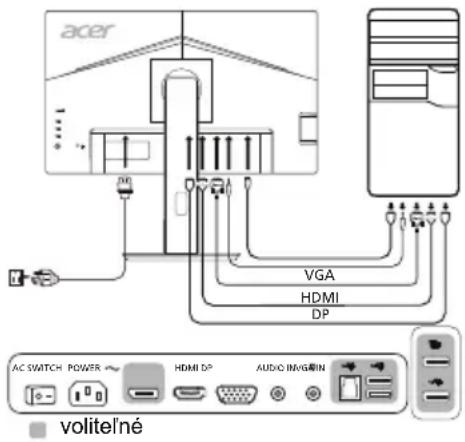

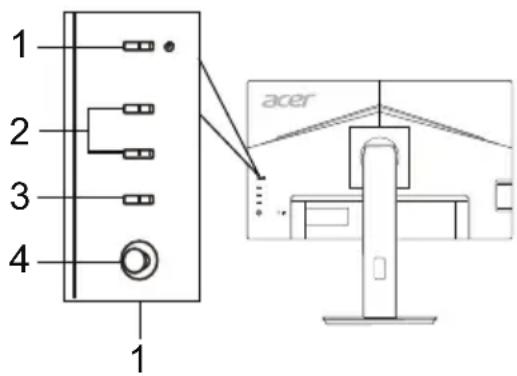

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojenie obrazového kábla

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte obrazový kábel VGA k počítaču.

2-2 Pripojte kábel HDMI (iba model so vstupom HDMI)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel DP k počítaču.

4

Smerové/potvrdzovacietlačidlo

Stlačením tlačidla aktivujte ponuku OSD,potom ho použite ako smerové tlačidloa vyberte požadovanú funkciu. Opätovnýmstlačením tlačidla potvrdíte výber.

acer VGA HDMI DP AC SWITCH POWER HDMI DP AUDIO INVGIN volite l'né

1 2 3 4 1 acer

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.
