INSTRUKCJA OBSŁUGI B247YA ACER

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.

2. Wyłączyć monitor LCD i odłączyć przewód zasilający.

3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
   • NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY.

5. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.

6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.

7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacja.
8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.

10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:

11. Kabel sygnałowy z monitora do komputera jest postrzepiony lub uszkodzony.

12. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
13. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Żamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórze. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

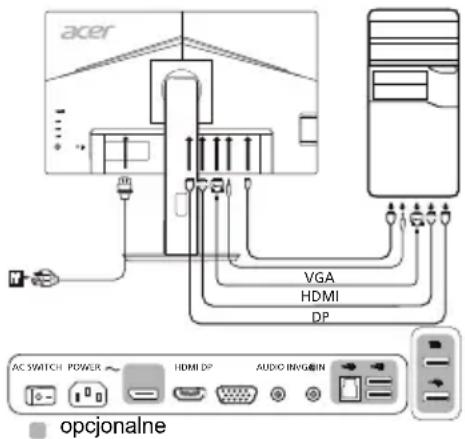

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla wideo

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.

b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI)
a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć jeden koniec kabla HDMI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-3 Podłączanie kabla DP (tylko model z gniazdem DP) (opcjonalne)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć kabel DP do komputera.

1. Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniażdka elektrycznego.
4. Wybrać opcję Wł./Wył. ładowania przez USB przy wyłączonym urządzeniu, aby włączyć/wyłączyć tę funkcję. (opcjonalne)

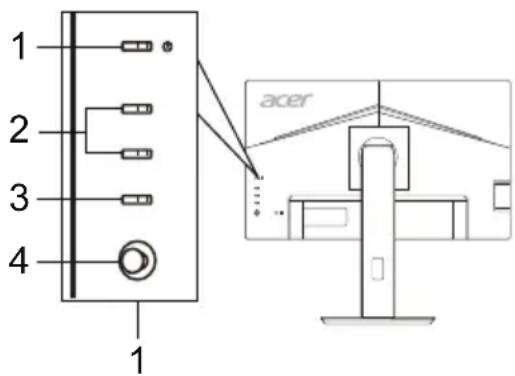

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii.
2	Klawisze szybkiego dostępu 1, 2	Aktywują funkcję klawiszy szybkiego dostępu definiowanych przez użytkownika.
3	Przycisk wejścia	Naciskać, by zmieniać źródła sygnału wejściowego.

4 Przycisk Navi/OK

Aktywuje menu OSD, a po jego włączeniu służy jako klawisz wyboru żądanej funkcji. Jego ponowne naciśnięcie umożliwia dokonanie wyboru.

acer VGA HDMI DP AC SWITCH POWER HDMI DP AUDIO INV/GBIN opcjonalne

1 2 3 4 1 acer

Regulacje i informacje dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

• Zmiana położenia anteny odbiorczej.
• Zwiększenie odległości między urządzeniem a odbiornikiem.
• Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik.
• Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Układ napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 23,8"W (60 cm)
	Rozstaw pikseli 0,2745 mm (w poziomie) × 0,2745 mm (w pionie)
	Jasność 250 cd/m	^2 (typowa)
	Kontrasł Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcji 4 ms (od G do G)
	Wideo Interfejs analogowy R, G, B
	Typ panelu VA
	Częstotliwość pozioma	VGA/HDMI: 30 - 85 kHzDP: 85 - 85 kHz
	Częstotliwość pionowa	VGA/HDMI: 56 - 76 HzDP: 48 - 75 Hz
Wyświetlane kolory		16,7 miliona
Zegar punktowy VGA/HDMI/DP: 174,5 MHz
Maksymalna rozdzielczość		1920 x 1080 przy częstotliwości 75 Hz
Plug & Play VESA DDCCI/DDC2B
Pobór mocy (przy 200 nitach)	Tryb włączenia 22 W
	Tryb uśpienia 0,5 W
	Tryb wyłączenia 0,3 W
Złącze wejściowe		D-SubHDMI (tylko model z wejściem HDMI)DP (tylko model z wejściem DP)
Wejściowy sygnał wideo		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnieHDMI (tylko model z wejściem HDMI) (opcjonalne)DP (tylko model z wejściem DP) (opcjonalne)
Głośniki		2 W x 2 (tylko model z wejściem audio) (opcjonalne)
USB		USB 3.0 x 4 (opcjonalne)
Maksymalny rozmiar ekranu		W poziomie: 527,04 mmW pionie: 296,46 mm
Źródło zasilania		100–240 V, 50/60 Hz
Kwestie środowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowywania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		540,2 (szer.) × 329,37 ~ 449,37 (wys.) × 192,11 (głęb.) mm
Waga:		5,6 kg (netto)
Specyfikacje mechanizmów		Pochylenie: Od -5° do +25° (tylko w najwyższym punkcie dostępne jest 25 stopni odchylenia dla kąta wzniesienia)Obrót: Od -45° do +45°Regulacja wysokości: Od 0 mm do 120 mmObrót w pionie: Od -90° do +90°Zdejmowalna podpórka: Tak
Zewnętrzne elementy sterujące	Przełącznik/przyciski	Przycisk zasilania Klawisz szybkiego dostępu 1 Klawisz szybkiego dostępu 2	WejścieMenu/Navi/OK
	Funkcje	Kontrast Jasność Wzmocn. czerni Nieb. światło Włączenie/wyłączenie ACM Super ostrość Ustaw. poz. (tylko model z wejściem analogowym) Ustaw. pion. (tylko model z wejściem analogowym) Zegar (tylko model z wejściem analogowym) Ostrość (tylko model z wejściem analogowym) Auto konfiguracja (tylko model z wejściem analogowym) Gamma Temp. koloru Tryby sRGB Tryb odc. szar. Nasyc. 6-osiow 6-osiowa barwa	Głośność Wyciszenie Over Drive Adaptive-Sync Język Wyłączenie OSD Przezroczystość Blokada OSD Wejście Autom. źródło Ładowania przez USB po rozładowaniu Tryb szeroki Przypis. przyc. skrótu Włączenie/wyłączenie DDC/CI Poz. czarn. HDMI Tryb szyb. uruch Wyświetlanie informacji Resetuj wszyst. ustaw. Zakończ
Dane techniczne zależą od modelu i/lub regionu.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
