XV253QX - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Marka	Acer
Model	XV253QX
Rozmiar ekranu	24,5 cala (62 cm)
Typ panelu	IPS
Rozdzielczość natywna	1920 x 1080 przy 240 Hz
Jasność	400 cd/m² (natywna i HDR400)
Kontrast	100 000 000:1 maks. (ACM)
Czas reakcji	1 ms (szary do szarego) / 0,5 ms (min)
Kąt widzenia	178° (H) / 178° (V) (CR=10)
Wyświetlane kolory	16,7 miliona
Złącza wejściowe	HDMI, DP (w zależności od modelu)
Głośniki	2 x 2 W (opcjonalnie)
USB	USB 3.0 x 4 (opcjonalnie)
Zasilanie	100-240 V, 50/60 Hz
Pobór mocy (praca)	17,4 W typowo
Pobór mocy (czuwanie)	0,45 W typowo
Pobór mocy (wyłączenie)	0,25 W typowo
Klasa energetyczna	A
Wymiary (SxWxG)	557,79 x 397,84~512,84 x 236,27 mm
Waga (netto)	5,30 kg
Regulacje ergonomiczne	Nachylenie -5° do +25°, obrót -20° do +20°, wysokość 0-115 mm, obracanie -90° do +90°
Podstawa zdejmowana	Tak
Główne funkcje	Jasność, Kontrast, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Celownik
Konserwacja i czyszczenie	Miękka ściereczka, bez bezpośredniego spryskiwania, bez amoniaku ani alkoholu
Bezpieczeństwo	Odłączyć w przypadku postrzępionego kabla, zachlapania wodą lub uszkodzenia obudowy
Naprawialność	Nie zdejmować obudowy, konserwacja przez autoryzowanego technika

Często zadawane pytania - XV253QX ACER

Jak wyczyścić ekran monitora Acer XV253QX?

Wyłącz monitor i odłącz przewód zasilający. Użyj miękkiej ściereczki lekko zwilżonej bezrozpuszczalnikowym środkiem czyszczącym. Nigdy nie rozpylaj płynu bezpośrednio na ekran. Unikaj produktów na bazie amoniaku lub alkoholu.

Co zrobić, jeśli ekran się nie włącza?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony, a gniazdko jest pod napięciem. Upewnij się, że przycisk zasilania jest wciśnięty. Jeśli dioda jest pomarańczowa, monitor jest w trybie czuwania. Spróbuj odłączyć i ponownie podłączyć kabel wideo. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym technikiem.

Jak wyregulować wysokość i nachylenie monitora?

Monitor posiada regulację wysokości od 0 do 115 mm. Przechylaj ekran w zakresie od -5° do +25° delikatnie naciskając na ramkę. Aby obrócić lub obrócić w pionie, delikatnie przesuń ekran w podanym zakresie. Nie forsuj ruchów poza granice.

Jakie są dostępne źródła wejściowe?

Monitor akceptuje sygnały przez HDMI i DisplayPort (w zależności od modelu). Użyj przycisku Źródło na panelu sterowania, aby przełączać między źródłami. Kable muszą być prawidłowo podłączone do komputera.

Jak włączyć tryb HDR w XV253QX?

Wejdź do menu ekranowego (OSD) za pomocą przycisku nawigacji. Przejdź do opcji HDR i włącz ją. Upewnij się, że źródło wysyła kompatybilny sygnał HDR. Natywna jasność wynosi 400 cd/m² w trybie HDR400.

Czy monitor jest kompatybilny z Adaptive-Sync (VRR)?

Tak, XV253QX obsługuje Adaptive-Sync i VRR (zmienna częstotliwość odświeżania). Zmniejsza to rozrywanie obrazu i poprawia płynność w grach. Włącz opcję w menu OSD w sekcji « Adaptive-Sync » lub « VRR ».

Jak zmienić skróty przycisków?

Naciśnij przycisk Menu, aby otworzyć OSD. Przejdź do « Przypisanie skrótów » i wybierz żądaną funkcję dla przycisków Skrót 1 i 2. Możesz przypisać czynności takie jak przełączanie źródła, szybkie ustawienia itp.

Co oznaczają diody monitora?

Niebieska dioda oznacza, że monitor jest włączony i działa normalnie. Pomarańczowa dioda oznacza, że monitor jest w trybie czuwania lub oszczędzania energii. Jeśli dioda jest wyłączona, sprawdź zasilanie.

Jak oszczędzać energię na tym monitorze?

Używaj trybu czuwania, wyłączając monitor przyciskiem zasilania. Pobór mocy w trybie czuwania wynosi typowo 0,45 W. Włącz tryb oszczędzania energii w OSD lub zmniejsz jasność. Całkowicie odłącz zasilanie, aby pobór wynosił zero.

Co zrobić w przypadku problemów z łącznością (brak sygnału)?

Sprawdź, czy kabel wideo jest dobrze podłączony z obu stron. Upewnij się, że wybrano właściwe źródło wejściowe (HDMI lub DP). Uruchom ponownie komputer. Jeśli problem nadal występuje, przetestuj z innym kablem lub urządzeniem. Zalecane są kable ekranowane, aby uniknąć zakłóceń.

INSTRUKCJA OBSŁUGI XV253QX ACER

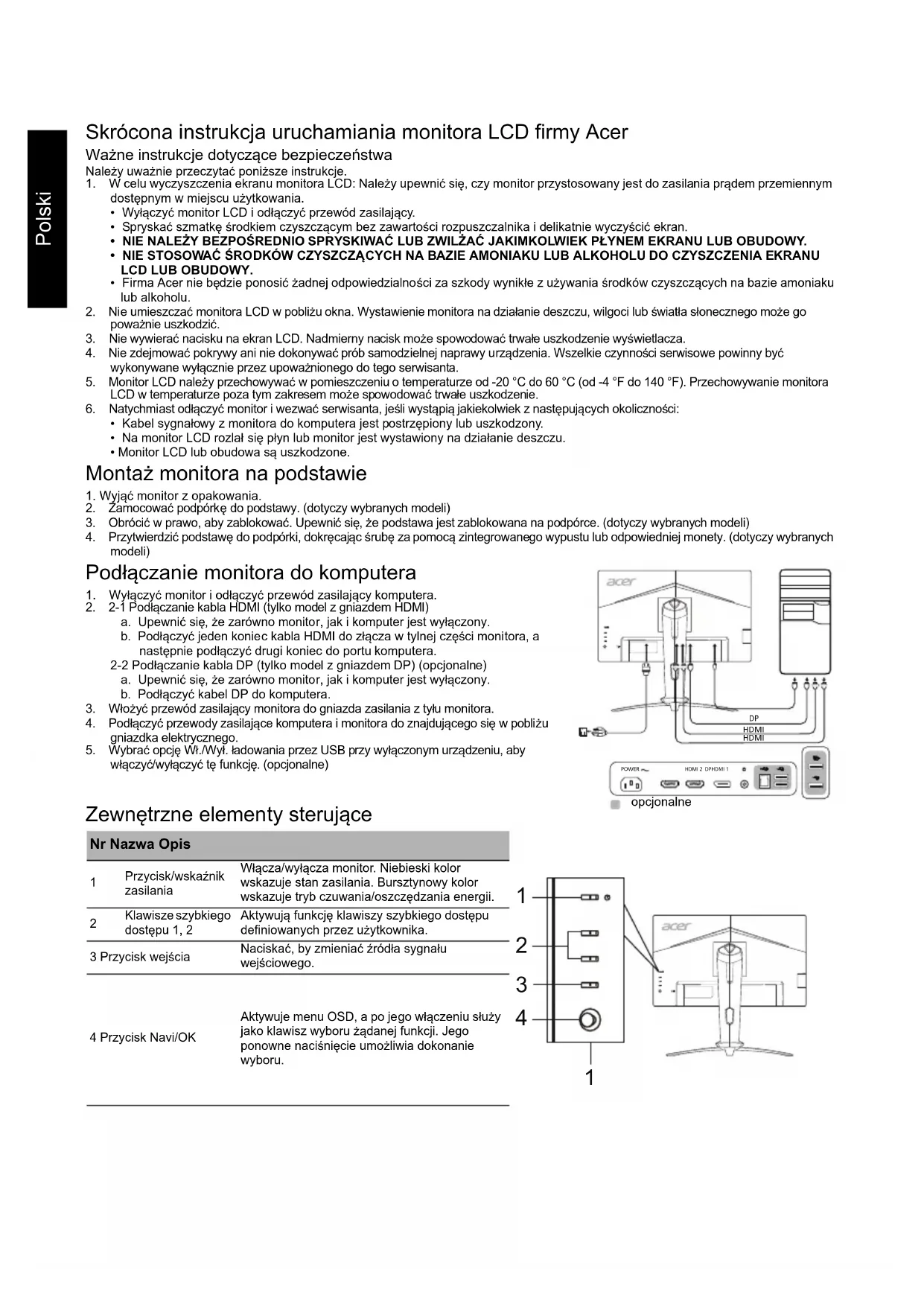

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający.
3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
   • NIE NALEŻY BEŻPOŚREDNIO SPRÝSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY.

5. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.

6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.

7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.

8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.

9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.

10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:

- Kabel sygnałowy z monitora do komputera jest postrzepiony lub uszkodzony.

- Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.

- Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Żamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórze. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.

2. 2-1 Podłączanie kabla HDMI (tylko model z gniażdem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć jeden koniec kabla HDMI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-2 Podłączanie kabla DP (tylko model z gniazdem DP) (opcjonalne)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć kabel DP do komputera.

1. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
2. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
3. Wybrać opcję Wł./Wył. ładowania przez USB przy wyłączonym urządzeniu, aby włączyć wyłączyć tę funkcję. (opcjonalne)

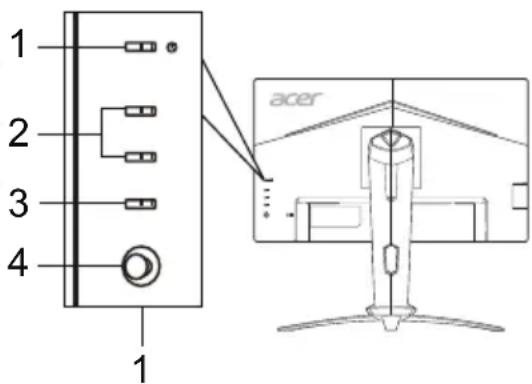

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii.
2	Klawisze szybkiego dostępu 1, 2	Aktywują funkcję klawiszy szybkiego dostępu definiowanych przez użytkownika.
3	Przycisk wejścia	Naciskać, by zmieniać źródła sygnału wejściowego.
4	Przycisk Navi/OK	Aktywuje menu OSD, a po jego włączeniu służy jako klawisz wyboru żądanej funkcji. Jego ponowne naciśnięcie umożliwia dokonanie wyboru.

acer DP HDMI HDMI POWER HDMI 2 DP/HDMI 1 opcjonalne

1 2 3 4 1 acer

Regulacje i informacje dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

• Zmiana położenia anteny odbiorczej.
• Zwiększenie odległości między urządzeniem a odbiornikiem.
• Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik.
• Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Układ napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 24,5"W (62 cm)
	Rozstaw pikseli 0,283 mm (w poziomie) × 0,280 mm (w pionie)
	Jasność Oryginalna: 400 cd/m ^2 ; tryb HDR400: 400 cd/m ^2
	Kontrasł Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcji 1 ms (od G do G) / 0,5 ms (od G do G, min.)
	Typ panelu In-plane switching (IPS)
	Częstotliwość pozioma	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	Częstotliwość pionowa	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Wyświetlane kolory 16,7 miliona
Zegar punktowy 600 MHz
Maksymalna rozdzielczość		1920 x 1080 przy częstotliwości 240 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywności energetycznej A
* Roczny pobór energii		31 (kWh) (dotyczy modelu z wejściem HDMI)
Pobór mocy (przy 200 nitach)	Tryb włączenia 17,4 W (typowy)
	Tryb uśpienia	0,45 W (typowy)
	Tryb wyłączenia	0,25 W (typowy)
Złącze wejściowe		HDMI (tylko model z wejściem HDMI)DP (tylko model z wejściem DP)
Wejściowy sygnał wideo		HDMI (tylko model z wejściem HDMI) (opcjonalne)DP (tylko model z wejściem DP) (opcjonalne)
Głośniki		2 W x 2 (tylko model z wejściem audio) (opcjonalne)
USB		USB 3.0 x 4 (opcjonalne)
Maksymalny rozmiar ekranu		W poziomie: 543,744 mmW pionie: 302,616 mm
Źródło zasilania		100-240 V, 50/60 Hz
Kwestie środowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowywania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		557,79 (szer.) × 397,84 ~ 512,84 (wys.) × 236,27 (głęb.) mm
Waga:		5,30 kg (netto)
Specyfikacje mechanizmów		Pochylenie: Od -5° do +25° (tylko w najwyższym punkcie dostępne jest 25 stopni odchylenia dla kąta wzniesienia)Obrót: Od -20° do +20°Regulacja wysokości: Od 0 mm do 115 mmObrót w pionie: Od -90° do +90°Zdejmowalna podpórka: Tak
Zewnętrzne elementy sterujące	Przełącznik/przyciski	Przycisk zasilania WejścieKlawisz szybkiego dostępu 1 Menu/Navi/OKKlawisz szybkiego dostępu 2
	Funkcje	Jasność VRBKontrast Bardzo mate opóźnienieNieb. światło CelNieb. światłoCelWzmocn. czerni JęzykACM Wyłączenie OSDHRSuper ostrość Blokada OSDSuper ostrość Gamma WejścieTemp. koloru Autom. źródłoTryby Format DPrzestrz. kolor. Przypis. przyc. skrótuTryb odc. szar. Tryb szeroki6-osiowa barwa DDC/CIPazc. czarn. HDMINasyc. 6-oslow Poz. czarn. HDMIGłośność Tryb szyb. uruchGłośność Wyciszenie Ładowania przez USB po rozładowaniuOver Drive Wyświetlanie informacjiAdaptive-Sync Resetuj wszyst. ustawCzęst. odśwież. Zakończ
Wszystkie dane techniczne mogą ulec zmianie bez powiadomienia.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
* Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.
