Ürün Türü	LCD Monitör
Marka	Acer
Model	XV253QX
Ekran Boyutu	24,5 inç (62 cm)
Panel Türü	IPS
Yerel Çözünürlük	1920 x 1080 @ 240 Hz
Parlaklık	400 cd/m² (doğal ve HDR400)
Kontrast	100.000.000:1 maks (ACM)
Tepki Süresi	1 ms (gri ila gri) / 0,5 ms (min)
Görüş Açısı	178° (Y) / 178° (D) (CR=10)
Gösterilen Renkler	16,7 milyon
Giriş Konektörleri	HDMI, DP (modele bağlı)
Hoparlörler	2 x 2 W (opsiyonel)
USB	USB 3.0 x 4 (opsiyonel)
Güç Kaynağı	100-240 V, 50/60 Hz
Tüketim (çalışma)	17,4 W tipik
Tüketim (bekleme)	0,45 W tipik
Tüketim (kapalı)	0,25 W tipik
Enerji Sınıfı	A
Boyutlar (GxYxD)	557,79 x 397,84~512,84 x 236,27 mm
Ağırlık (net)	5,30 kg
Ergonomik Ayarlar	Eğim -5° ila +25°, döndürme -20° ila +20°, yükseklik 0-115 mm, pivot -90° ila +90°
Çıkarılabilir Ayak	Evet
Ana Fonksiyonlar	Parlaklık, Kontrast, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Nişan Noktası
Bakım ve Temizlik	Yumuşak bez, doğrudan sıvı sıkmayın, amonyak veya alkol kullanmayın
Güvenlik	Kabloda yıpranma, su sıçraması veya kasa hasarlıysa fişi çekin
Onarılabilirlik	Kasayı açmayın, bakım yetkili teknisyen tarafından yapılmalıdır

Sık sorulan sorular - XV253QX ACER

Acer XV253QX monitörünün ekranı nasıl temizlenir?

Monitörü kapatın ve güç kablosunu çıkarın. Çözücü içermeyen bir temizlik solüsyonu ile hafifçe nemlendirilmiş yumuşak bir bez kullanın. Asla doğrudan ekrana sıvı püskürtmeyin. Amonyak veya alkol bazlı ürünlerden kaçının.

Ekran açılmazsa ne yapmalıyım?

Güç kablosunun doğru takılı olduğunu ve prizin elektrik aldığını kontrol edin. Güç düğmesine basıldığından emin olun. Işık turuncuysa, monitör bekleme modundadır. Video kablosunu çıkarıp tekrar takmayı deneyin. Sorun devam ederse, yetkili bir teknisyenle iletişime geçin.

Monitörün yüksekliği ve eğimi nasıl ayarlanır?

Monitörün 0 ila 115 mm arasında yükseklik ayarı vardır. Çerçeveye hafifçe bastırarak ekranı -5° ila +25° arasında eğin. Döndürme ve pivot için ekranı belirtilen aralıkta nazikçe döndürün. Hareketleri sınırların ötesinde zorlamayın.

Mevcut giriş kaynakları nelerdir?

Monitör, HDMI ve DisplayPort (modele bağlı) aracılığıyla sinyalleri kabul eder. Kaynaklar arasında geçiş yapmak için kontrol panelindeki Giriş düğmesini kullanın. Kablolar bilgisayara doğru şekilde takılmalıdır.

XV253QX'te HDR modu nasıl etkinleştirilir?

Navigasyon düğmesiyle ekran menüsüne (OSD) erişin. HDR seçeneğine gidin ve etkinleştirin. Kaynağınızın uyumlu bir HDR sinyali gönderdiğinden emin olun. HDR400 modunda doğal parlaklık 400 cd/m²'dir.

Monitör Adaptive-Sync (VRR) ile uyumlu mu?

Evet, XV253QX Adaptive-Sync ve VRR (Değişken Yenileme Hızı) destekler. Bu, görüntü yırtılmasını azaltır ve oyunlarda akıcılığı artırır. Seçeneği OSD menüsünde « Adaptive-Sync » veya « VRR » altında etkinleştirin.

Düğme kısayolları nasıl değiştirilir?

OSD'yi açmak için Menü düğmesine basın. « Kısayol Atama » bölümüne gidin ve Kısayol 1 ve 2 düğmeleri için istediğiniz işlevi seçin. Kaynak değiştirme, Hızlı Ayarlar gibi eylemler atayabilirsiniz.

Monitördeki gösterge ışıkları ne anlama gelir?

Mavi ışık, monitörün açık ve normal çalıştığını gösterir. Turuncu ışık, monitörün bekleme veya güç tasarrufu modunda olduğu anlamına gelir. Işık sönükse, güç kaynağını kontrol edin.

Bu monitörle nasıl enerji tasarrufu yapılır?

Güç düğmesiyle monitörü kapatarak bekleme modunu kullanın. Bekleme tüketimi tipik olarak 0,45 W'tır. OSD'de enerji tasarrufu modunu etkinleştirin veya parlaklığı azaltın. Sıfır tüketim için fişi tamamen çekin.

Bağlantı sorunu (sinyal yok) durumunda ne yapmalıyım?

Video kablosunun her iki tarafta da iyi takılı olduğunu kontrol edin. Doğru giriş kaynağının (HDMI veya DP) seçildiğinden emin olun. Bilgisayarı yeniden başlatın. Sorun devam ederse, başka bir kablo veya başka bir cihazla test edin. Paraziti önlemek için korumalı kablolar önerilir.

KULLANIM KILAVUZU XV253QX ACER

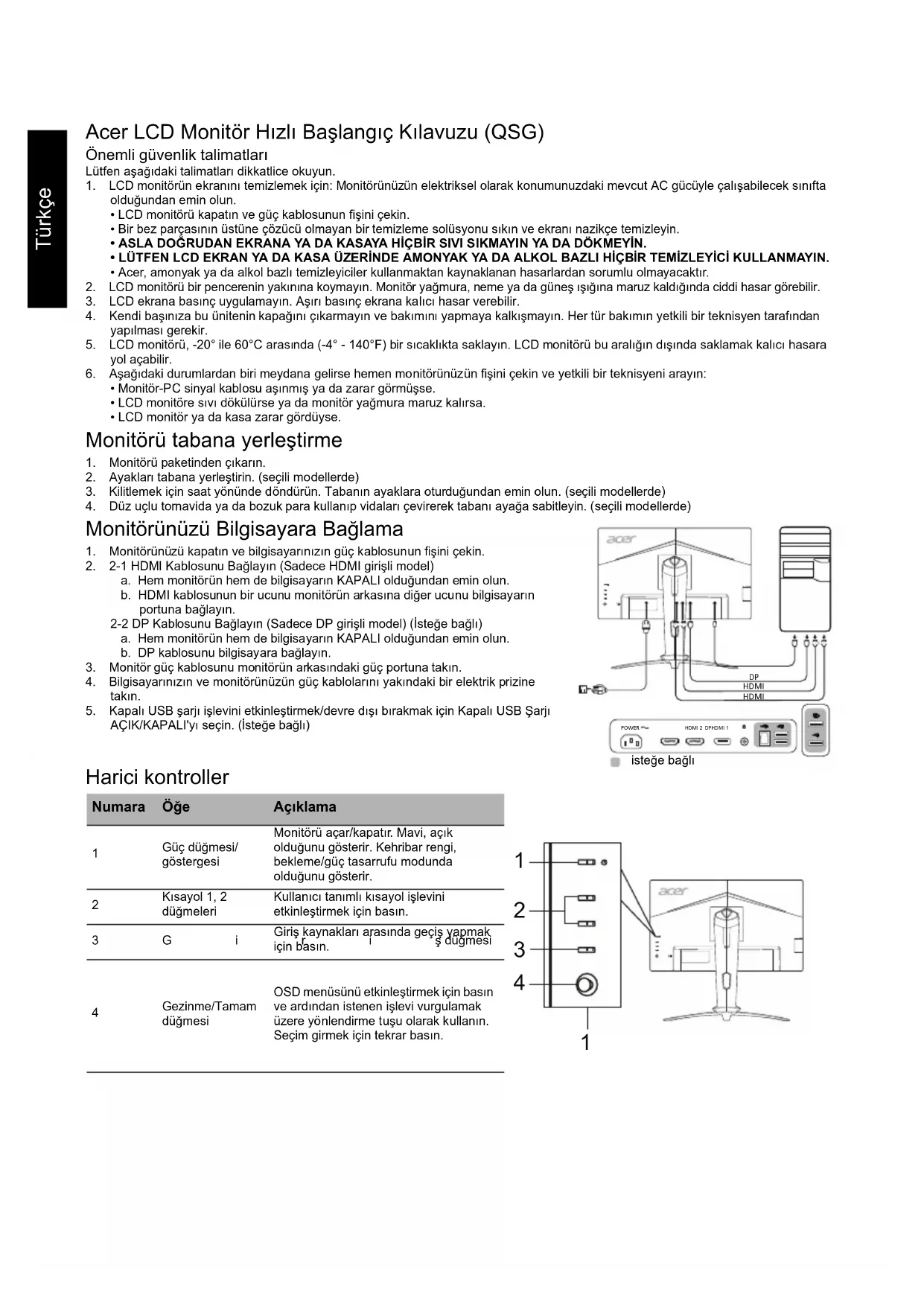

Acer LCD Monitör Hızlı Başlangıç Kılavuzu (QSG)

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitörün ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.

2. LCD monitorü kapatın ve güç kablosunun fişini çekin.

3. Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin.
4. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN.
   • LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE ÂMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.

5. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.

6. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.

7. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
8. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.
9. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
10. Aşağıdaki durumlardan biri meydana gelirse hemen monitorünüzün fişini çekin ve yetkili bir teknisyeni arayın:

- Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.

• LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
• LCD monitor ya da kasa zarar gordüyse.

Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.
2. Ayakları tabana yerleştirin. (seçili modellerde)
3. Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
4. Düz uçlu tomavida ya da bozuk para kullanıp vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fisini çekin.
2. 2-1 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.

b. HDMI kablosunun bir ucunu monitörün arkasına diğer ucunu bilgisayarın portuna bağlayın.

2-2 DP Kablosunu Bağlayın (Sadece DP girişli model) (İsteğe bağlı)
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. DP kablosunu bilgisayara bağlayın.

1. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
2. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
3. Kapalı USB şarji işlevini etkinleştirmek/devre dışı bırakmak için Kapalı USB Şarji AÇIK/KAPALI'yi seçin. (İsteğe bağlı)

acer DP HDMI HDMI

isteğe bağlı

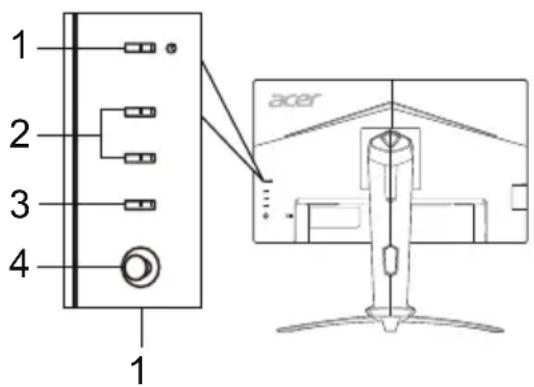

Harici kontroller

Numara	Öğe	Açıklama
1	Güç düğmesi/göstergesi	Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir.
2	Kısayol 1, 2 düğmeleri	Kullanıcı tanımlı kısayol işlevini etkinleştirmek için basın.
3	G i	Giriş kaynakları arasında geçiş yapmak için basın.İŞ dugmesi
4	Gezinme/Tamam düğmesi	OSD menüsünü etkinleştirmek için basın ve ardından istenen işlevi vurgulamak üzere yönlendirme tuşu olarak kullanın. Seçim girmek için tekrar basın.

1 2 3 4 1 acer

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir.

Bununla birlikte, bu müdahalenin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımına aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir:

• Alicı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alicıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk beyanı

Bu belge ile Acer Inc. bu LCD monitorün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygılarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV aliclarına müdahale meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcıının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istem dışı çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürücü Sistemi TFT Renkli LCD
	Boyut 24,5"W (62 cm)
	Piksel Aralığı	0,283 mm (Y) x 0,280 mm (D)
	Parlaklık	Doğal: 400 cd/m ^2 ; HDR400 modu: 400 cd/m ^2
	Kontrast 100.000.000-1 Maks (ACM)
	Görülebilir Açı178° (Y) 178° (D) (CR=10)
	Tepki Süresi 1 ms (G - G) / 0,5 ms (G - G, En Düşük)
	Panel Türü In-Plane Switching
	Yatay Frekans	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	Dikey Frekans	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Ekran Renkleri 16,7 Milyon
Dot Clock 600 MHz
Maksimum Çözünürlük 1920 x 1080 @ 240 Hz
Tak ve Kullan VESA DDCCI/DDC2B
Enerji Verimliliği Sınıfı		A
*Yıllık Enerji Tüketimi		31 (kWh) (HDMI girişli Modeli İçin)
Güç Tüketimi (200 nit'te)	Açık Mod 17,4 W (Tipik)
	Uyku Modu 0,45 W (Tipik)
	Kapalı Mod 0,25 W (Tipik)
Giriş Bağlayıcısı		HDMI (Sadece HDMI Girişli Model)DP (Sadece DP Girişli Model)
Giriş Video Sinyali		HDMI (Sadece HDMI Girişli Model) (İsteğe bağlı)DP (Sadece DP Girişli Model) (İsteğe bağlı)
Hoparlörler		2 W x 2 (Sadece Ses Girişli Model) (İsteğe bağlı)
USB		USB 3.0 x 4 (İsteğe Bağlı)
Maksimum Ekran Büyüklüğü		Yatay: 543,744 mmDikey: 302,616 mm
Güç Kaynağı		100 - 240 V, 50/60 Hz
Çevresel Durumlar		Çalışma Sıcaklığı: 0° - 40°CSaklama Sıcaklığı: -20° - 60°CÇalışma Nem Aralığı: %20 - %80
Boyutlar		557,79 (G) x 397,84 ~ 512,84 (Y) x 236,27 (D) mm
Ağırlık (Net)		5,30 kg (net)
Mekanizma Teknik Özellikleri		Eğim: -5° - +25° (Yükselme açısı için sadece en yüksek noktada 25 derecelik yaslanma sunulabilir)Dönüş: -20° - +20°Boy ayarlaması: 0 mm - 115 mmPivot: -90° - +90°Ayrılabilir ayak noktası: Evet
Harici kontroller	Anahtar/Düğmeler	Güç Düşmesi GirişKısayol 1 Menü/Gezinme/TamamKısayol 2
	İşlevler	Parlaklık VRBKontrast Son Derece Düşük GecikmeMavi Işık Hedef noktaSiyah Güçlendir DilACMHDSüper Netlik ÖseffaflikSüper Netlik Menü KılıdiGamma GirişRenk Sıcaklığı Otomatik KaynakModlar DP FormatıRenk Alanı Kisayol AtamaGri Tonlama Modu Geniş Mod6 eks. Ton DDC/CH6 eks. Doygun. HDMI Siyah düzeySes Seviyesi Hızlı Başlı ModuSessiz Güç Kapalı USB ŞarjiAşırı Hız Güç Kapalı USB ŞarjiAdaptive-Sync Ekrän BilgisiTüm Ayarları SıfırlaYenileme hızı Çıkış
Tüm teknik özelliklerde bildirim yapılmadan değişikliğe gidilebilir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
