XV253QX - Monitor ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	Acer
Modello	XV253QX
Dimensioni dello schermo	24,5 pollici (62 cm)
Tipo di pannello	IPS
Risoluzione nativa	1920 x 1080 a 240 Hz
Luminosità	400 cd/m² (nativo e HDR400)
Contrasto	100.000.000:1 max (ACM)
Tempo di risposta	1 ms (grigio a grigio) / 0,5 ms (min)
Angolo di visione	178° (O) / 178° (V) (CR=10)
Colori visualizzati	16,7 milioni
Connettori di ingresso	HDMI, DP (a seconda del modello)
Altoparlanti	2 x 2 W (opzionale)
USB	USB 3.0 x 4 (opzionale)
Alimentazione	100-240 V, 50/60 Hz
Consumo (acceso)	17,4 W tipico
Consumo (standby)	0,45 W tipico
Consumo (spento)	0,25 W tipico
Classe energetica	A
Dimensioni (LxAxP)	557,79 x 397,84~512,84 x 236,27 mm
Peso (netto)	5,30 kg
Regolazioni ergonomiche	Inclinazione -5° a +25°, rotazione -20° a +20°, altezza 0-115 mm, pivot -90° a +90°
Piedistallo rimovibile	Sì
Funzioni principali	Luminosità, Contrasto, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Punto di mira
Manutenzione e pulizia	Panno morbido, non versare liquidi direttamente, evitare ammoniaca o alcol
Sicurezza	Scollegare in caso di cavo sfilacciato, schizzi d'acqua o custodia danneggiata
Riparabilità	Non rimuovere la custodia, manutenzione da parte di tecnico autorizzato

Domande frequenti - XV253QX ACER

Come pulire lo schermo del monitor Acer XV253QX?

Spegnere il monitor e scollegare il cavo di alimentazione. Utilizzare un panno morbido leggermente inumidito con una soluzione detergente senza solventi. Non spruzzare mai liquidi direttamente sullo schermo. Evitare prodotti a base di ammoniaca o alcol.

Cosa fare se lo schermo non si accende?

Verificare che il cavo di alimentazione sia collegato correttamente e che la presa sia alimentata. Assicurarsi che il pulsante di accensione sia premuto. Se il LED egrave arancione, il monitor egrave in standby. Provare a scollegare e ricollegare il cavo video. Se il problema persiste, contattare un tecnico autorizzato.

Come regolare l'altezza e l'inclinazione del monitor?

Il monitor dispone di una regolazione in altezza da 0 a 115 mm. Inclinare lo schermo tra -5° e +25° esercitando una leggera pressione sulla cornice. Per la rotazione e il pivot, ruotare delicatamente lo schermo nell'intervallo indicato. Non forzare i movimenti oltre i limiti.

Quali sono le sorgenti di ingresso disponibili?

Il monitor accetta segnali tramite HDMI e DisplayPort (a seconda del modello). Utilizzare il pulsante di ingresso sul pannello di controllo per passare da una sorgente all'altra. I cavi devono essere collegati correttamente al computer.

Come attivare la modalità HDR sul XV253QX?

Accedere al menu a schermo (OSD) tramite il pulsante di navigazione. Navigare fino all'opzione HDR e attivarla. Assicurarsi che la sorgente invii un segnale HDR compatibile. La luminosità nativa egrave di 400 cd/m² in modalità HDR400.

Il monitor egrave compatibile con Adaptive-Sync (VRR)?

Sì, il XV253QX supporta Adaptive-Sync e VRR (Frequenza di aggiornamento variabile). Questo riduce lo screen tearing e migliora la fluidità nei giochi. Attivare l'opzione nel menu OSD sotto 'Adaptive-Sync' o 'VRR'.

Come modificare le scorciatoie dei pulsanti?

Premere il pulsante Menu per aprire l'OSD. Andare in 'Assegnazione scorciatoie' e selezionare la funzione desiderata per i pulsanti Scorciatoia 1 e 2. Egrave possibile assegnare azioni come Cambia sorgente, Impostazioni rapide, ecc.

Cosa significano i LED del monitor?

Un LED blu indica che il monitor egrave acceso e funziona normalmente. Un LED arancione significa che il monitor egrave in modalità standby o risparmio energetico. Se il LED egrave spento, verificare l'alimentazione.

Come risparmiare energia con questo monitor?

Utilizzare la modalità standby spegnendo il monitor con il pulsante di accensione. Il consumo in standby egrave di 0,45 W tipico. Attivare la modalità risparmio energetico nell'OSD o ridurre la luminosità. Scollegare completamente per un consumo nullo.

Cosa fare in caso di problemi di connettività (assenza di segnale)?

Verificare che il cavo video sia inserito correttamente da entrambi i lati. Assicurarsi che sia selezionata la sorgente di ingresso corretta (HDMI o DP). Riavviare il computer. Se il problema persiste, provare con un altro cavo o un altro dispositivo. Si consigliano cavi schermati per evitare interferenze.

MANUALE UTENTE XV253QX ACER

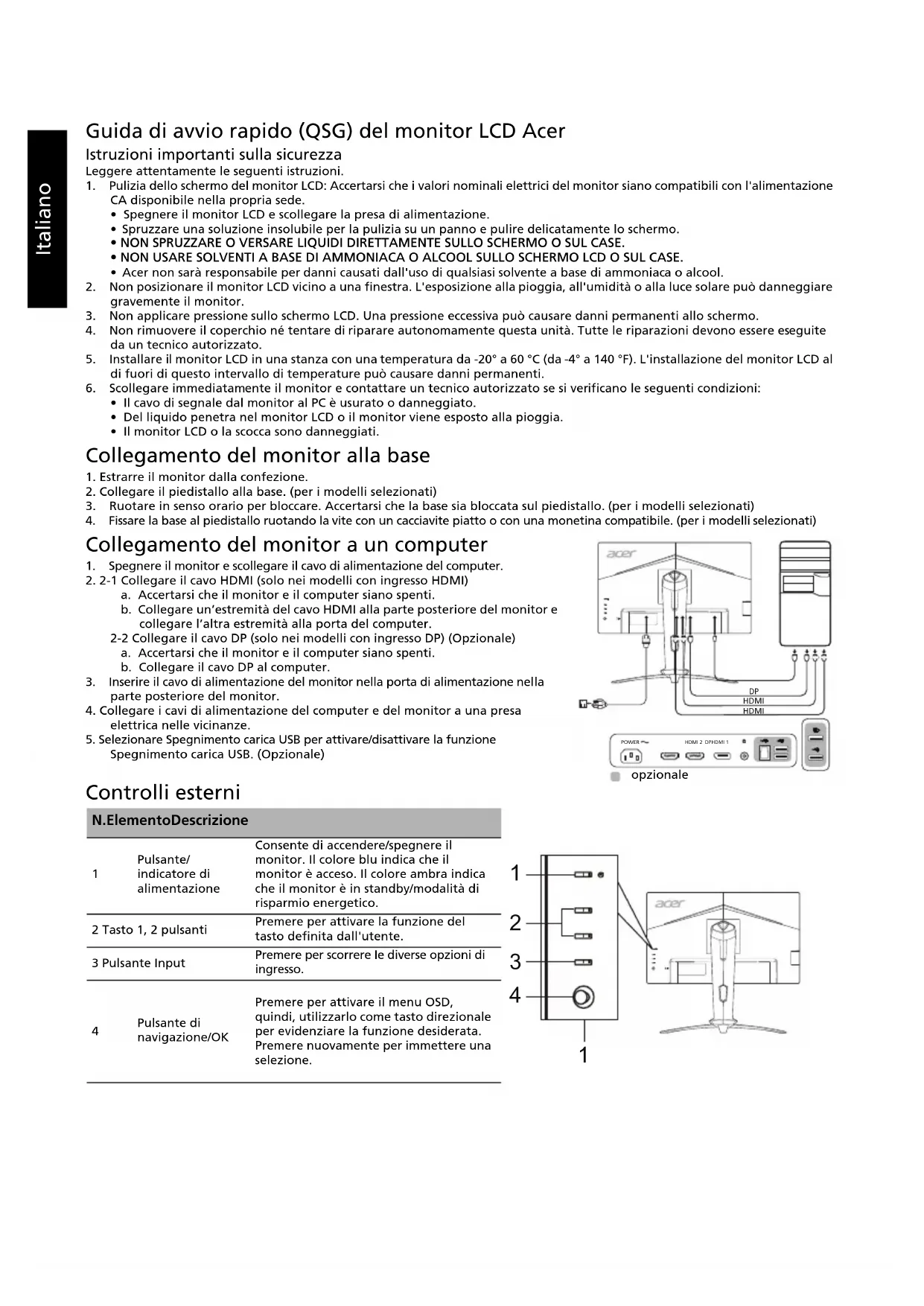

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.

2. Spegnere il monitor LCD e scollegare la presa di alimentazione.

3. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
   • NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
   • NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.

4. Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.

5. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.

6. Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.

7. Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
8. Installare il monitor LCD in una stanza con una temperatura da -20° a 60 °C (da -4° a 140 °F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
9. Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:

- Il cavo di segnale dal monitor al PC è usurato o danneggiato.

- Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.

- Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor dalla confezione.
2. Collegare il piedistallo alla base. (per i modelli selezionati)
3. Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo. (per i modelli selezionati)
4. Fissare la base al piedistallo ruotando la vite con un cacciavite piatto o con una monetina compatibile. (per i modelli selezionati)

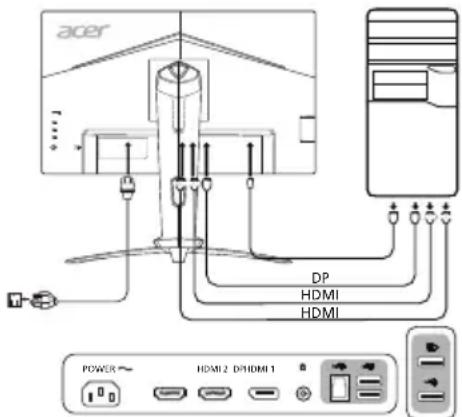

Collegamento del monitor a un computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.

2. 2-1 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare un'estremità del cavo HDMI alla parte posteriore del monitor e collegare l'altra estremità alla porta del computer.
2-2 Collegare il cavo DP (solo nei modelli con ingresso DP) (Opzionale)
a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo DP al computer.

1. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
2. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
3. Selezionare Spegnimento carica USB per attivare/disattivare la funzione Spegnimento carica USB. (Opzionale)

Controlli esterni

N.ElementoDescrizione

1	Pulsante/ indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è acceso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti	Premere per attivare la funzione del tasto definita dall'utente.
3	Pulsante Input	Premere per scorrere le diverse opzioni di ingresso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD, quindi, utilizzarlo come tasto direzionale per evidenziare la funzione desiderata. Premere nuovamente per immettere una selezione.

ACER DP HDMI HDMI POWER HDM1 2 D/HDMI 1

opzionale

1 2 3 4 1 acer

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisori, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna di ricezione.
• Aumentare la distanza tra il dispositivo e il ricevitore.
• Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 24,5"W (62 cm)
	Passo del pixel 0,283 mm (H) x 0,280 mm (V)
	Luminosità	Nativa: 400 cd/m^2 ; Modalità HDR400: 400 cd/m^2
	Contrasto 100000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 1 ms (da G a G) / 0,5 ms (da G a G, min)
	Tipo di pannello In-Plane Switching
	Frequenza H	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	Frequenza V	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Colori del display 16,7 milioni
Dot Clock 600 MHz
Risoluzione massima 1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica A
* Consumo energetico annuale 31 (kWh) (per i modelli con ingresso HDMI)
Consumo energetico (a 200 nits)	Modalità on 17,4 W (Tipico)
	Modalità sospensione	0,45 W (Tipico)
	Modalità off	0,25 W (Tipico)
Connettore di ingresso		HDMI (solo nei modelli con ingresso HDMI)DP (solo nei modelli con ingresso DP)
Segnale video in ingresso		HDMI (solo nei modelli con ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
USB		USB 3.0 x 4 (Opzionale)
Dimensione massima dello schermo		Orizzontale: 543,744 mmVerticale: 302,616 mm
Fonte di alimentazione		100-240V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40 °CTemperatura di stoccaggio: Da -20° a 60 °CUmidità operativa: Da 20% a 80%
Dimensioni 557,79 (L) x 397,84 ~ 512,84 (A) x 236,27 (P) mm
Peso (N. W.)		5,30 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +25° (inclinazione di 25 gradi solo nel punto più alto dell'angolo di elevazione)Rotazione: Da -20° a +20°Regolazione dell'altezza: Da 0 mm a 115 mmPerno: Da -90° a +90°Piedistallo scollegabile: Si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione InputTasto 1 Menu/Navigazione/OKTasto 2
	Funzioni	Luminosità VRBContrasto Latenza ultra bassaSpia blu Punto di miraPotenz. nero LinguaACM Intervallo OSDHDR Intervello OSDNRitidezza alta TrasparenzaGamma Blocco OSDGamma Temp. Colore InputOrigine autoModalità Formato DPSpazio colore Assegnazione tastiScala di grigi Schermo interoTonal. 6 assi DDC/CISatur. 6 assi Liv nero HDMIVolume Mod Avvio rapidoMute Spegnimento carica USBOver Drive Informazioni sul displayAdaptive-Sync Ripristina tuttoNum freq aggiorn Uscita
Tutte le specifiche sono soggette a modifica senza preavviso.

I manuali e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer.
* Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorni, 365 giorni all'anno.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Product:

LCD Monitor

Trade Name:

ACER

Model Number:

XV253Q

SKU Number:

XV253Q xxxxxxx

(^x^=09,a z,A Z,or blank)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produkt:

LCD-Monitor

Handelsbezeichnung:

ACER

Modellnummer:

XV253Q

Artikelnummer:

XV253Q xxxxxx;

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Producto:

Monitor LCD

Nombre comercial:

ACER

Número de modelo:

XV253Q

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tél : [phone], Fax : [phone]

www.acer.it

Produit :

Moniteur LCD

Nom commercial :

ACER

Numéro de modèle :

XV253Q

Numéro SKU :

XV253Q xxxxxx;

("x" = 0\~9, a \~ z, A \~ Z, ou blanc)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto: Monitor LCD

Denominazione commerciale: ACER

Numero modello: XV253Q

Numero articolo (SKU): XV253Q xxxxxx;

(^x^=09,a z,A Z,o spazio)

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN 55024:2010

EN55032:2015/AC:2016 Classe B

EN61000-3-3:2013

☒ EN61000-3-2:2014 Classe D

Direttiva LVD: 2014/35/UE

EN 60950-1:2006 / A11:2009 / A1:2010 / A12:2011 / A2:2013

Direttiva RoHS: 2011/65/UE

EN 50581:2012

Direttiva ErP: 2009/125/CE

☒ Regolamento (CE) numero 1275 / 2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2019.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Product:

LCD-monitor

Handelsnaam:

ACER

Modelnummer:

XV253Q

SKU-nummer:

XV253Q xxxxxx

("x" = 0\~9, a \~ z, A \~ Z, of leeg)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produto:

Monitor LCD

Diretiva ErP: 2009/125/CE
