Typ produktu	LCD monitor
Značka	Acer
Model	XV253QX
Velikost obrazovky	24,5 palců (62 cm)
Typ panelu	IPS
Nativní rozlišení	1920 x 1080 @ 240 Hz
Jas	400 cd/m² (nativní a HDR400)
Kontrast	100 000 000:1 max (ACM)
Doba odezvy	1 ms (šedá-šedá) / 0,5 ms (min)
Pozorovací úhel	178° (H) / 178° (V) (CR=10)
Zobrazené barvy	16,7 milionů
Vstupní konektory	HDMI, DP (podle modelu)
Reproduktory	2 x 2 W (volitelně)
USB	USB 3.0 x 4 (volitelně)
Napájení	100-240 V, 50/60 Hz
Spotřeba (zapnuto)	17,4 W typicky
Spotřeba (pohotovostní)	0,45 W typicky
Spotřeba (vypnuto)	0,25 W typicky
Energetická třída	A
Rozměry (ŠxVxH)	557,79 x 397,84~512,84 x 236,27 mm
Hmotnost (netto)	5,30 kg
Ergonomické nastavení	Náklon -5° až +25°, otočení -20° až +20°, výška 0-115 mm, pivot -90° až +90°
Odnímatelný stojan	Ano
Hlavní funkce	Jas, Kontrast, ACM, HDR, Over Drive, Adaptive-Sync, VRR, Mířidlo
Údržba a čištění	Měkký hadřík, žádná kapalina přímo, žádný čpavek ani alkohol
Bezpečnost	Odpojte v případě roztřepeného kabelu, stříkající vody nebo poškozeného krytu
Opravitelnost	Neodstraňujte kryt, údržbu provádějte autorizovaným technikem

Často kladené otázky - XV253QX ACER

Jak čistit obrazovku monitoru Acer XV253QX?

Vypněte monitor a odpojte napájecí kabel. Použijte měkký hadřík mírně navlhčený čisticím roztokem bez rozpouštědel. Nikdy nestříkejte kapalinu přímo na obrazovku. Vyhněte se výrobkům obsahujícím čpavek nebo alkohol.

Co dělat, když se obrazovka nerozsvítí?

Zkontrolujte, zda je napájecí kabel správně zapojený a zda je zásuvka pod napětím. Ujistěte se, že je stisknuto tlačítko napájení. Pokud kontrolka svítí oranžově, monitor je v pohotovostním režimu. Zkuste odpojit a znovu připojit videokabel. Pokud problém přetrvává, kontaktujte autorizovaného technika.

Jak nastavit výšku a náklon monitoru?

Monitor má nastavení výšky od 0 do 115 mm. Nakloňte obrazovku mezi -5° a +25° jemným tlakem na rám. Pro otočení a pivot jemně otáčejte obrazovkou v uvedeném rozsahu. Nenuťte pohyby za hranice.

Jaké jsou dostupné vstupní zdroje?

Monitor přijímá signály přes HDMI a DisplayPort (podle modelu). Pomocí tlačítka Vstup na ovládacím panelu přepínejte mezi zdroji. Kabely musí být správně připojeny k počítači.

Jak aktivovat režim HDR na XV253QX?

Přejděte do nabídky na obrazovce (OSD) pomocí navigačního tlačítka. Přejděte na možnost HDR a aktivujte ji. Ujistěte se, že váš zdroj vysílá kompatibilní HDR signál. Nativní jas je 400 cd/m² v režimu HDR400.

Je monitor kompatibilní s Adaptive-Sync (VRR)?

Ano, XV253QX podporuje Adaptive-Sync a VRR (proměnnou obnovovací frekvenci). To snižuje trhání obrazu a zlepšuje plynulost ve hrách. Aktivujte možnost v nabídce OSD pod položkou „Adaptive-Sync“ nebo „VRR“.

Jak změnit zkratky tlačítek?

Stiskněte tlačítko Menu pro otevření OSD. Přejděte do „Přiřazení zkratek“ a vyberte požadovanou funkci pro tlačítka Zkratka 1 a 2. Můžete přiřadit akce jako Přepnout zdroj, Rychlá nastavení atd.

Co znamenají kontrolky monitoru?

Modrá kontrolka znamená, že monitor je zapnutý a funguje normálně. Oranžová kontrolka znamená, že monitor je v pohotovostním nebo úsporném režimu. Pokud kontrolka nesvítí, zkontrolujte napájení.

Jak ušetřit energii s tímto monitorem?

Použijte pohotovostní režim vypnutím monitoru tlačítkem napájení. Spotřeba v pohotovostním režimu je typicky 0,45 W. Aktivujte režim úspory energie v OSD nebo snižte jas. Úplně odpojte pro nulovou spotřebu.

Co dělat v případě problémů s připojením (žádný signál)?

Zkontrolujte, zda je videokabel správně zasunutý na obou stranách. Ujistěte se, že je vybrán správný vstupní zdroj (HDMI nebo DP). Restartujte počítač. Pokud problém přetrvává, vyzkoušejte jiný kabel nebo jiné zařízení. Doporučují se stíněné kabely, aby se předešlo rušení.

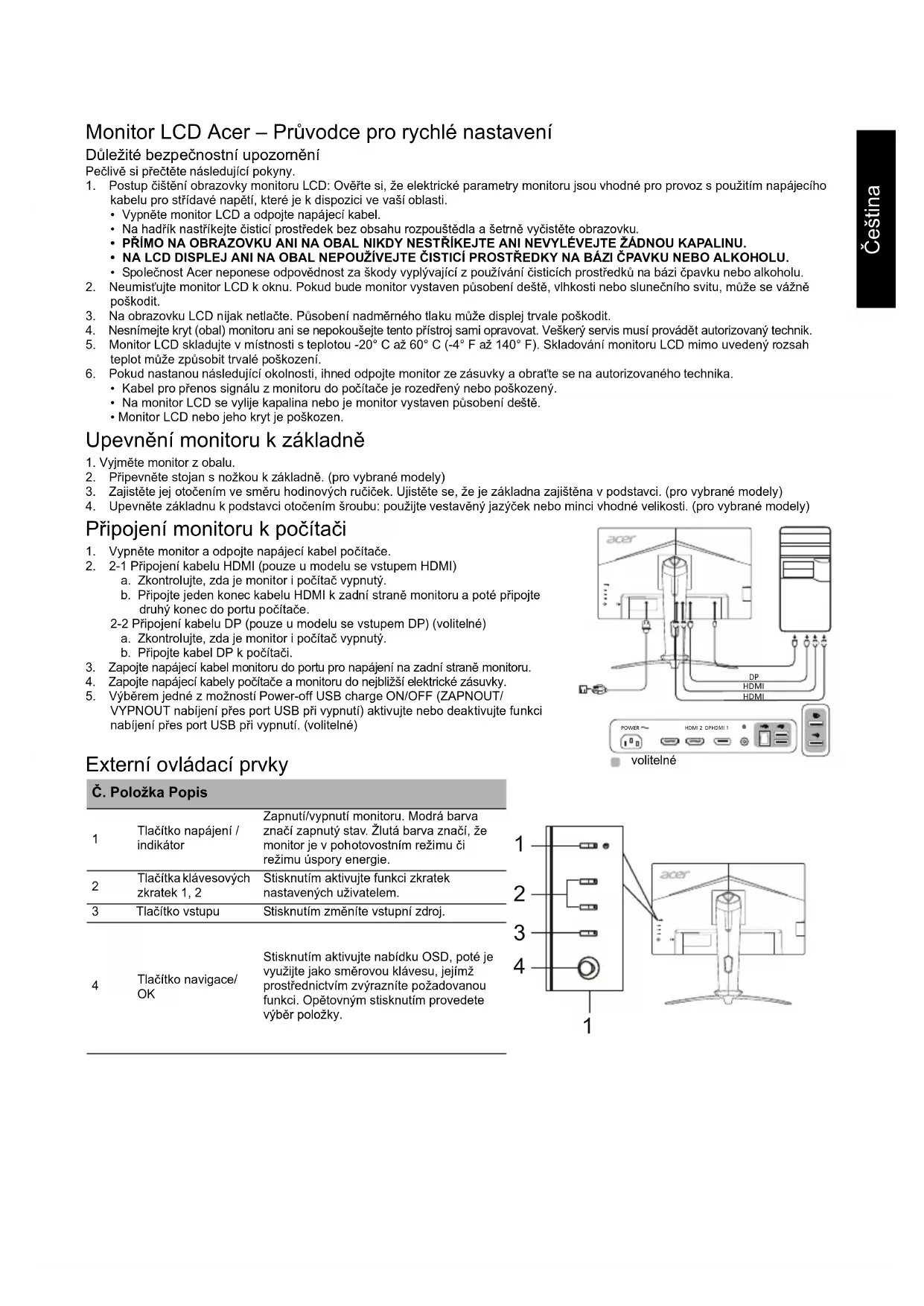

NÁVOD K OBSLUZE XV253QX ACER

Monitor LCD Acer – Průvodce pro rychlé nastavení

Důležité bezpečnostní upozomění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Oveřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

• Vypněte monitor LCD a odpojte napájecí kabel.
- Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
- PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
• NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
- Společnost Acer neponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumistujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.

2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.

3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20° C až 60° C (-4° F až 140° F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obrat'te se na autorizovaného technika.

- Kabel pro prěnos signálu z monitoru do počítače je rozedřený nebo poškozený.

- Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.

- Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.

2. 2-1 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)
   a. Zkontrolujte, zda je monitor i počítač vypnutý.
   b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.
   2-2 Připojení kabelu DP (pouze u modelu se vstupem DP) (volitelné)
   a. Zkontrolujte, zda je monitor i počítač vypnutý.
   b. Připojte kabel DP k počítači.

3. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.

4. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
5. Výběrem jedné z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí. (volitelné)

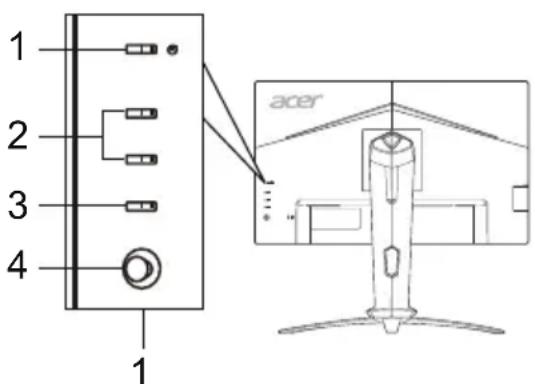

Externí ovládací prvky

Č. Položka Popis

1	Tlačítko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie.
2	Tlačítka klávesových zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačítko vstupu	Stisknutím změníte vstupní zdroj.
4	Tlačítko navigace/OK	Stisknutím aktivujte nabídku OSD, poté je využijte jako směrovou klávesu, jejímž prostřednictvím zvýrazníte požadovanou funkci. Opětovným stisknutím provedete výběr položky.

acer DP HDMI HDMI POWER HDMI 2 DP/HDMI 1 volitelné

1 2 3 4 1 acer

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Porad'te se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s p ředpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace vyřazených zařízení uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný LCD TFT
	Velikost 24,5"W (62 cm)
	Rozteč pixelů	0,283 mm (horizontálně) × 0,280 mm (vertikálně)
	Jas	Nativní: 400 cd/m ^2 ; režim HDR400: 400 cd/m ^2
	Kontrast Max. 100 000 D00:1 (ACM)
	Úhel sledování	178° (horizontálně) 178° (vertikálně) (CR=10)
	Doba odezvy 1 ms (GTG) / 0,5 ms (GTG, min.)
	Typ panelu	Přepínání v ploše (In-Plane Switching neboli IPS)
	Horizontální frekvence	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	Vertikální frekvence	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Barva zobrazení		16,7 Millionů
Frekvence bodů		600 MHz
Maximální rozlišení		1920 x 1080 při 240 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Třída energetické efektivity A
*Roční spotřeba energie		31 (kWh) (pro model se vstupem HDMI)
Spotřeba energie(při jasu 200 nitů)	Režim Zapnuto 17,4 W (typicky)
	Režim spánku 0,45 W (typicky)
	Režim Vypnuto 0,25 W (typicky)
Konektor vstupu		HDMI (pouze model se vstupem HDMI)DP (pouze model se vstupem DP)
Vstupní videosignál		HDMI (pouze model se vstupem HDMI) (volitelné)DP (pouze model se vstupem DP) (volitelné)
Reproduktory 2 W x 2 (pouze model s audio vstupem) (volitelné)
USB		USB 3.0 x 4 (volitelné)
Maximální velikost obrazovky		Horizontálně: 543,744 mmVertikálně: 302,616 mm
Zdroj napájení		100–240 V, 50/60 Hz
Podmínky okolního prostředí		Provozní teplota: 0 °C až 40 °CSkladovací teplota -20 °C až 60 °CProvozní vlhkost: 20 % až 80 %
Rozměry		557,79 (Š) × 397,84 ~ 512,84 (V) × 236,27 (H) mm
Hmotnost (čistá)		5,30 kg (čistá)
Technické údaje mechanismu		Naklonění: -5° až +25° (pro úhel zdvihu lze dosáhnout záklonu 25 stupňů pouze v nejvyšším bodě)Otáčení: -20° až +20°Nastavení výšky: 0 mm až 115 mmOtočení: -90° až +90°Odnímatelný stojan: Ano
Externí ovládací prvky	Spínače a tlačítka	Tlačítko napájení Klávesová zkratka 1 Klávesová zkratka 2
	Funkce	Jas Kontrast Modré světlo Posílení černé ACM HDR Super ostrost Gamma Teplota barev Režimy Barevný prostor Režim stupňů šedi 6osý odstín 6osá sytost Hlasitost Ztlumit Overdrive Adaptive-Sync Obnovovací frekvence
Jakékoli technické údaje zařízení mohou být změněny bez předchozího upozornění.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Dôležité bezpečnostné pokyny

Tieto pokyny si pozorne prečítajte.

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojte kábel HDMI (iba model so vstupom HDMI)

4

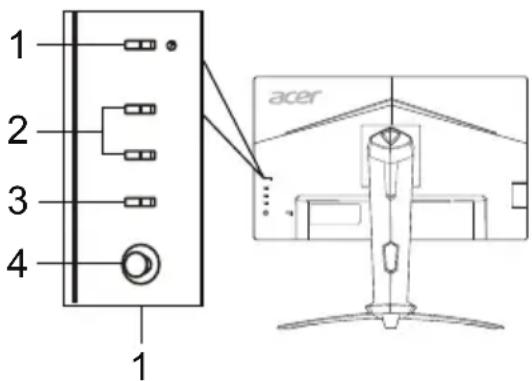

Smerové/potvrdzovacietlačidlo

Stlačením tlačidla aktivujte ponuku OSD,potom ho použite ako smerové tlačidloa vyberte požadovanú funkciu. Opätovnýmstlačením tlačidla potvrdíte výber.

1 2 3 4 1 acer

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.
