ПОСІБНИК КОРИСТУВАЧА XV253QX ACER

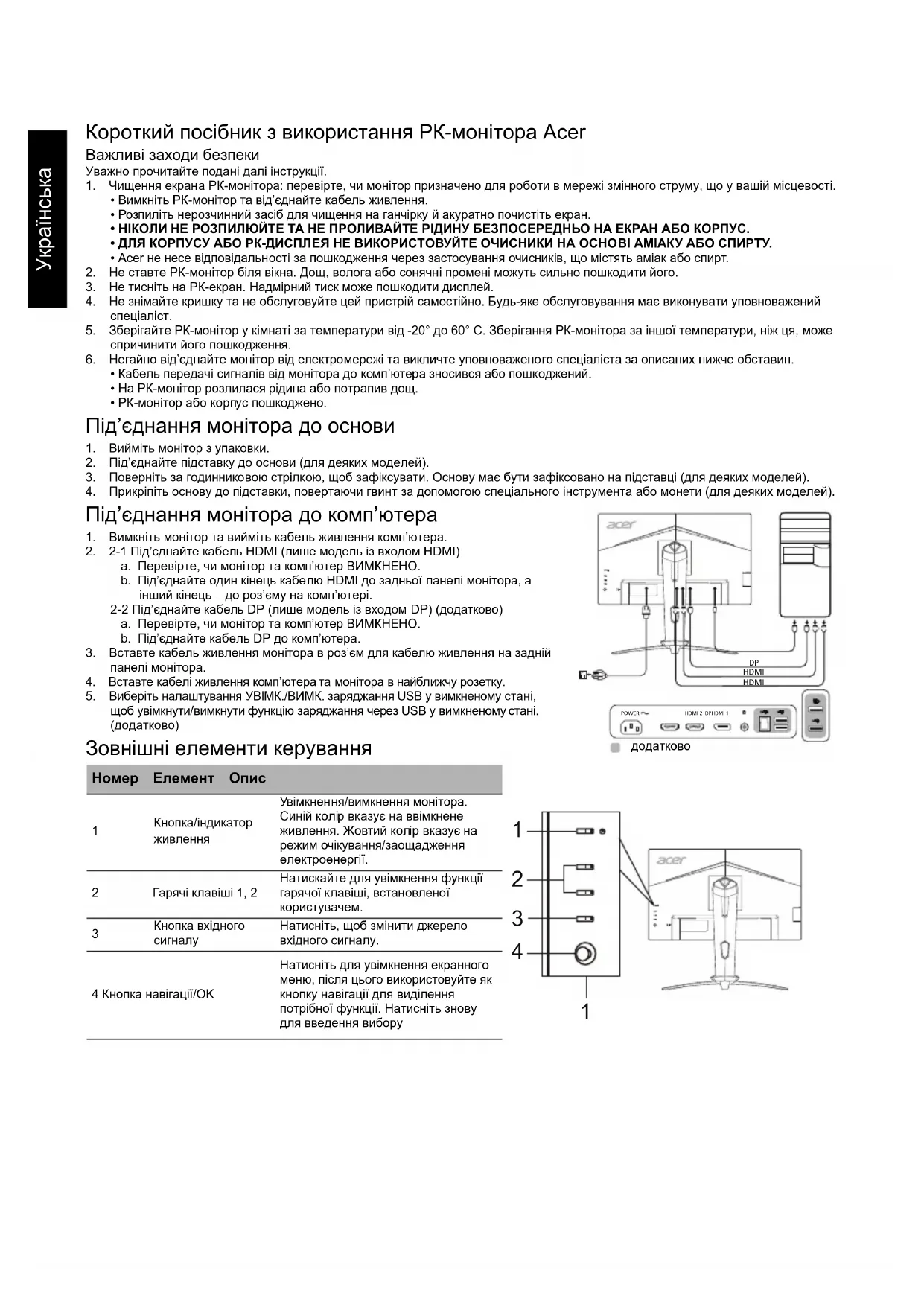

Короткий посібник з використання РК-монітора Acer

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Чищення екрана РК-монітора: перевірте, чи монітор призначено для роботи в мережі змінного струму, що у вашій місцевості.

• Вимкніть РК-монітор та від'єднайте кабель живлення.
- Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.
• НІКОЛИ НЕ РОЗПИЛЮЙТЕ ТА НЕ ПРОЛИВАЙТЕ РІДИНУ БЕЗПОСЕРЕДНЬО НА ЕКРАН АБО КОРПУС.
• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
- Асег не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

1. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.
2. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.
3. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений спеціаліст.
4. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° С. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

5. Негайно від'єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

6. Кабель передачі сигналів від монітора до комп'ютера зносився або пошкоджений.

7. На РК-монітор розлилася рідина або потрапив дощ.
8. РК-монітор або корпус пошкоджено.

Під'єднання монітора до основи

1. Вийміть монітор з упаковки.
2. Під'єднайте підставку до основи (для деяких моделей).
3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).
4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей).

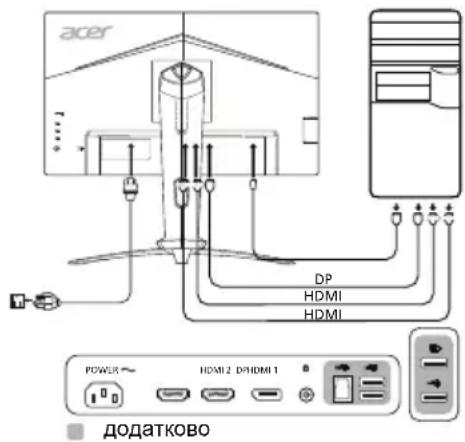

Під'єднання монітора до комп'ютера

1. Вимкніть монітор та вийміть кабель живлення комп'ютера.
2. 2-1 Під'єднайте кабель HDMI (лише модель із входом HDMI)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b. Під'єднайте один кінець кабелю HDMI до задньої панелі монітора, а інший кінець – до роз'єму на комп'ютері.

2-2 Під'єднайте кабель DP (лише модель із входом DP) (додатково)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель DP до комп'ютера.

1. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.
2. Вставте кабелі живлення комп'ютера та монітора в найближчу розетку.
3. Виберіть налаштування УВІМК./ВІМК. заряджання USB у вимкненому стані, щоб увімкнути/вимкнути функцію заряджання через USB у вимкненому стані. (додатково)

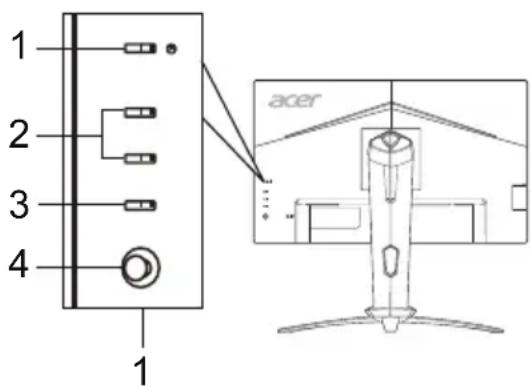

Зовнішні елементи керування

Номер	Елемент	Опис
1	Кнопка/індикаторживлення	Увімкнення/вимкнення монітора.Синій колір вказує на ввімкненеживлення. Жовтий колір вказує нарежим очікування/заощадженняелектроенергії.
2	Гарячі клавіші 1, 2	Натискайте для увімкнення функціїгарячої клавіші, встановленоїкористувачем.
3	Кнопка вхідногосигналу	Натисніть, щоб змінити джереловхідного сигналу.
4	Кнопка навігації/ОК	Натисніть для увімкнення екранногоменю, після цього використовуйте як кнопку навігації для виділенняпотребної функції. Натисніть зновудля введення вибору

acer DP HDMI HDMI POWER HDMI 2 DP/HDMI 1 ДОДАТКОВО

1 2 3 4 1 acer

Правові норми та заходи безпеки

Повідомлення Федеральної комісії зв'язку

Цей пристрій проїшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв'язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв'язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів.

● Налаштуйте або змініть розташування прийомної антени.
- Збільшіть відстань між пристроєм і приймачем.
- Під'єднайте пристрій та приймач до різних розеток.
- Зверніться за допомогою до дилера або досвідченого телерадіотехніка.

Заява про відповідність ЄС

Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов'язаного з енергією.

Примітка.

3 метою запобігання пошкодження монітора, не піднімайте монітор за його підставку.

Примітка. Екрановані кабелі

Для відповідності нормативним актам щодо електромагнітної сумісності усі з'єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів.

Примітка. Периферійні пристрої

До цього пристрою можна під'єднувати лише периферійні пристрої (пристрої введення/виведення, роз'єми, принтери тощо), сертифіковані для відповідності обмеженням класу В. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Увага!

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв'язку.

Умови експлуатації

Цей пристрій відповідає частині 15 Правил Федеральної комісії зв'язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу.

Примітка. Користувачі в Канаді

Цей цифровий пристрій класу В відповідає канадському стандарту ICES-003.

Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС

Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантиє безпечну для здоров'я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Керуюча система	Кольоровий TFT PK-екран
	Розмір 24,5"W (62 см)
	Крок піксела	0,283 мм (по горизонталі) x 0,280 мм (по вертикалі)
	Яскравість	Власний: 400 кд/м2; Режим HDR400: 400 кд/м2
	Контрастність	100 000 000:1 макс. (ACM)
	Кут огляду	178° (по горизонталі) 178° (по вертикалі) (CR=10)
	Час відповіді	1 мсек. (G to G) / 0,5 мсек. (G to G, Мін.)
	Тип панелі	In-Plane Switching ("перемикання в одній площині")
	Частота рядків	HDMI: 31 - 255 kHzDP: 255 - 255 kHz
	Частота кадрів	HDMI: 56 - 240 HzDP: 48 - 240 Hz
Відображувані кольори		16,7 мільйона
Синхросигнал для відтворення зображень на растровому дисплеї		600 MHz
Максимальна роздільна здатність		1920 x 1080 при 240 Hz
Plug & Play VESA DDCCI/DDC2B
Клас енергозбереження А
*Щорічне споживання енергії		31 (kWh) (для моделі із входом HDMI)
Споживання електроенергії (за 200 ніт)	Режим увімкнення	17,4 W (типово)
	Режим сну	0,45 W (типово)
	Режим вимкнення	0,25 W (типово)
Вхідний роз'єм		HDMI (лише модель із входом HDMI)DP (лише модель із входом DP)
Вхідний відеосигнал		HDMI (лише модель із входом HDMI) (додатково)DP (лише модель із входом DP) (додатково)
Динаміки		2 W x 2 (лише модель з аудіовходом) (додатково)
USB		USB 3.0 x 4 (додатково)
Максимальний розмір екрана		По горизонталі: 543,744 ммПо вертикалі: 302,616 мм
Джерело живлення		100–240 V, 50/60 Hz
Умови навколишнього середовища		Робоча температура: від 0 °C до 40 °CTемпература зберігання: від -20 °C до 60 °CPобоча вологість: 20–80%
Розміри		557,79 (Ш) x 397,84 ~ 512,84 (В) x 236,27 (Г) мм
Вага (вага нетто)		5,30 кг (нетто)
Технічні характеристики механізму		Нахил: від -5 до +25° (лише в найвищій точці може бути запропоновано 25 градусів нахилу для кута нахилу)Поворот: від -20° до +20°Регулювання висоти: від 0 до 115 ммЗавіса: від -90° до +90°Знімна підставка: наявна
Зовнішні елементи керування	Перемикач/кнопки	Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2	Вхід Меню/Навігації/ОК
	Функції	ЯскравістьКонтрастністьБлакитне світлоПідсилення чорногоАСМНДРСупер чіткістьГаммаТемпература кольоруРежимиКолірний простірРежим градації сірого6-осьовий відтінок6-осьова насиченістьГучністьВимкнути звукПрискоренняAdaptive-SyncЧастота оновлення	VRBНаднизька затримкаТочка наведенняМоваЧас очікування екранного менюПрозорістьБлокування OSDВхідАвто джерелоФормат DPПризначення сполучення клавішШирокоекранний режимDDC/CIPівень чорного HDMIРежим швидкого запускуЗаряджання через USB у вимкненому станіІнформація про дисплейСкинути всі настройкиВийти
Усі технічні характеристики може бути змінено без попередження.

Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer.

*Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.
