Nitro XFA253QZ - Монітор ACER - Безкоштовний посібник користувача

Тип продукту	РК-монітор
Бренд	Acer
Модель	Nitro XFA253QZ
Розмір екрану	24,5 дюйма (62 см)
Тип панелі	VA
Максимальна роздільна здатність	1920 x 1080 пікселів
Частота оновлення	240 Гц (HDMI) / 250 Гц (DP)
Час відгуку	1 мс (VRB)
Яскравість	250 кд/м² (типово)
Контрастність	100 000 000:1 макс. (ACM)
Кути огляду	178° по горизонталі та вертикалі
Кольори, що відображаються	16,7 млн
Вхідні роз'єми	HDMI, DisplayPort
Вбудовані динаміки	2 x 2 Вт (опціонально)
Основні функції	FreeSync Premium, зменшене синє світло, VRB, режими відображення, регулювання висоти, поворот, обертання
Регулювання висоти	120 мм
Поворот	+/- 90°
Обертання	+/- 360°
Нахил	від -5° до +25°
Розміри (Ш x В x Г)	557 x 384,1-504,1 x 234 мм
Вага нетто	4,45 кг
Живлення	100-240 V ~ 50/60 Гц
Споживана потужність (увімкнено)	22 Вт (типово)
Споживання в режимі очікування	0,5 Вт (типово)
Догляд та чищення	Використовуйте м'яку тканину та безрозчинний розчин, не розпилюйте безпосередньо на екран
Безпека	Не піддавайте впливу вологи, не відкривайте корпус, від'єднайте від мережі у разі пошкодження

Часті запитання - Nitro XFA253QZ ACER

Як очистити екран монітора Acer Nitro XFA253QZ?

Вимкніть і від'єднайте монітор. Обережно протріть екран м'якою тканиною, збризнутою безрозчинним чистячим розчином. Ніколи не розпилюйте безпосередньо на екран і не використовуйте засоби на основі аміаку або спирту.

Які кабелі входять у комплект монітора?

Монітор зазвичай постачається з кабелем живлення та сигнальним кабелем (HDMI або DisplayPort залежно від моделі). Кабелі VGA, аудіо або USB Type C є опціональними.

Як активувати функцію FreeSync Premium?

Підключіть монітор через DisplayPort, потім увійдіть у меню OSD. Перейдіть до налаштувань 'Гра' або 'Gaming' та активуйте опцію FreeSync Premium. Переконайтеся, що ваша відеокарта підтримує цю технологію.

Яка максимальна роздільна здатність та частота оновлення?

Максимальна роздільна здатність — 1920x1080 пікселів. Частота оновлення може досягати 240 Гц через HDMI та 250 Гц через DisplayPort.

Як відрегулювати висоту монітора?

Монітор оснащений підставкою з регулюванням висоти. Для налаштування міцно тримайте основу та піднімайте або опускайте екран у діапазоні 120 мм.

Що робити, якщо екран залишається чорним після ввімкнення?

Перевірте, чи кабель живлення підключено належним чином і чи монітор увімкнено (синій індикатор). Переконайтеся, що відеокабель правильно підключено до комп'ютера та вибрано правильне джерело вхідного сигналу (HDMI або DP). По можливості протестуйте з іншим кабелем.

Чи можна використовувати настінне кріплення з цим монітором?

Так, ніжка знімна, і монітор сумісний з настінними кріпленнями VESA. Зніміть основу та закріпіть кріплення відповідно до інструкцій виробника.

Як зменшити втому очей?

Використовуйте функцію Зменшене синє світло в меню OSD. Також можна активувати режим без мерехтіння та зменшити яскравість. Робіть регулярні перерви.

Чи підтримує монітор HDR?

Так, меню OSD пропонує опцію HDR. Активуйте її для покращення контрастності та кольорів при відтворенні HDR-контенту.

Як скинути налаштування до заводських?

Увійдіть у меню OSD, натиснувши кнопку Навігація/OK. Перейдіть до опції 'Скинути всі налаштування' або 'Factory Reset' та підтвердьте. Усі налаштування повернуться до значень за замовчуванням.

ПОСІБНИК КОРИСТУВАЧА Nitro XFA253QZ ACER

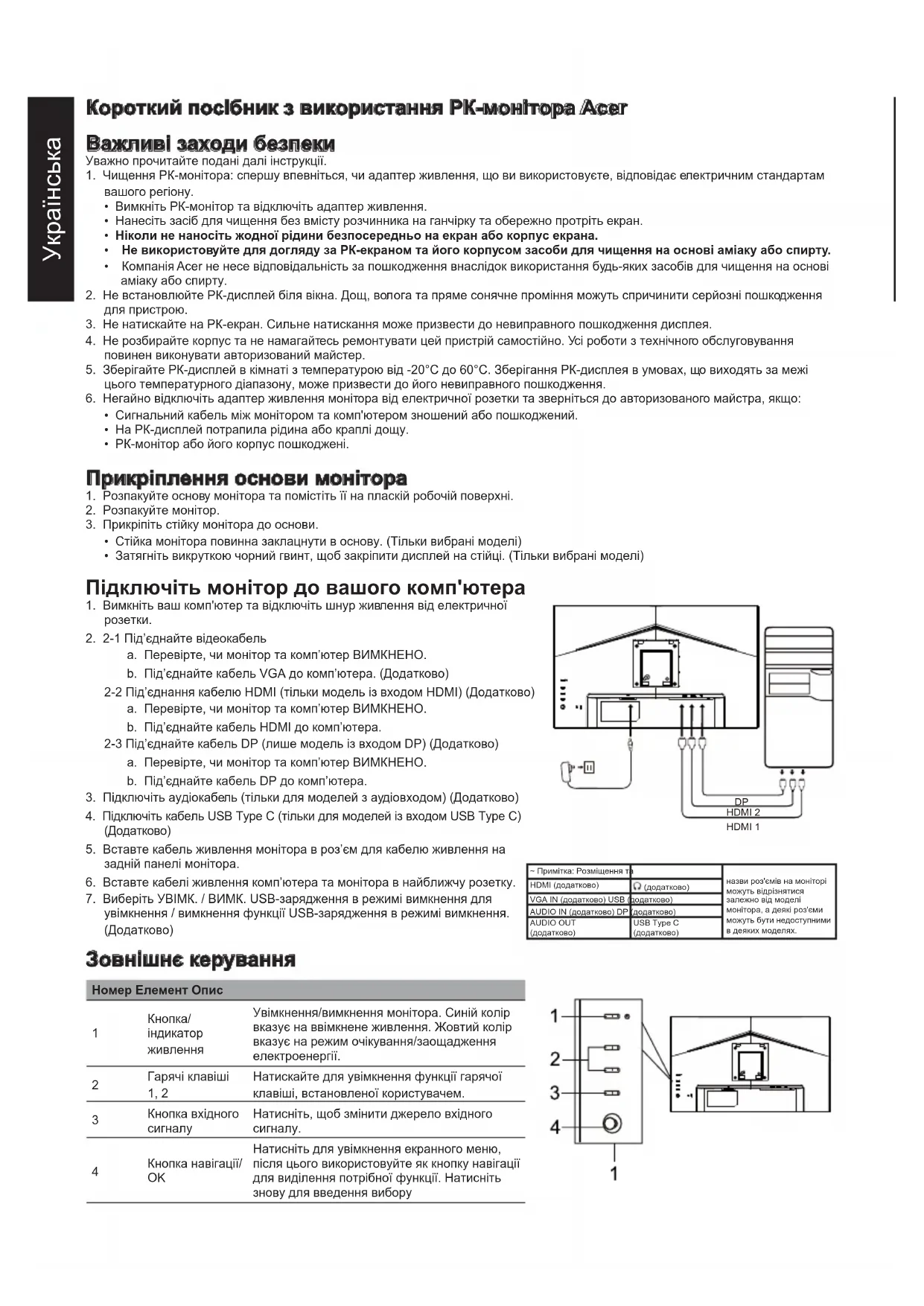

Короткий посібник з використання РК-монітора Асет

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Чищення РК-монітора: спершу впевніться, чи адаптер живлення, що ви використовуєте, відповідає електричним стандартам вашого регіону.

• Вимкніть РК-монітор та відключіть адаптер живлення.
- Нанесіть засіб для чищення без вмісту розчинника на ганчірку та обережно протріть екран.

- Ніколи не наносіть жодної рідини безпосередньо на екран або корпус екрана.

- Не використовуйте для догляду за РК-екраном та його корпусом засоби для чищення на основі аміаку або спирту.

- Компанія Acer не несе відповідальність за пошкодження внаслідок використання будь-яких засобів для чищення на основі аміаку або спирту.

1. Не встановлюйте РК-дисплей біля вікна. Дощ, волога та пряме сонячне проміння можуть спричинити серйозні пошкодження для пристрою.
2. Не натискайте на РК-екран. Сильне натискання може призвести до невиправного пошкодження дисплея.
3. Не розбирайте корпус та не намагайтесь ремонтувати цей пристрій самостійно. Усі роботи з технічного обслуговування повинен виконувати авторизований майстер.
4. Зберігайте РК-дисплей в кімнаті з температурою від -20°C до 60°C. Зберігання РК-дисплея в умовах, що виходять за межі цього температурного діапазону, може призвести до його невиправного пошкодження.
5. Негайно відключіть адаптер живлення монітора від електричної розетки та зверніться до авторизованого майстра, якщо:

- Сигнальний кабель між монітором та комп'ютером зношений або пошкоджений.

- На РК-дисплей потрапила рідина або краплі дощу.

- РК-монітор або його корпус пошкоджені.

Прикріплення основи монітора

1. Розпакуйте основу монітора та помістіть її на пласкій робочій поверхні.
2. Розпакуйте монітор.
3. Прикріпіть стійку монітора до основи.

- Стійка монітора повинна закладнути в основу. (Тільки вибрані моделі)

- Затягніть викруткою чорний гвинт, щоб закріпити дисплей на стійці. (Тільки вибрані моделі)

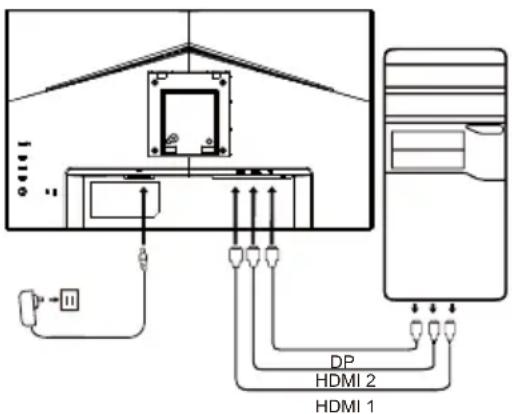

Підключіть монітор до вашого комп'ютера

1. Вимкніть ваш комп'ютер та відключіть шнур живлення від електричної розетки.
2. 2-1 Під'єднайте відеокабель

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b. Під'єднайте кабель VGA до комп'ютера. (Додатково)

2-2 Під'єднання кабелю HDMI (тільки модель із входом HDMI) (Додатково)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель HDMI до комп'ютера.

2-3 Під'єднайте кабель DP (лише модель із входом DP) (Додатково)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель DP до комп'ютера.

1. Підключіть аудіокабель (тільки для моделей з аудіовходом) (Додатково)
2. Підключіть кабель USB Type C (тільки для моделей із входом USB Type C) (Додатково)
3. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.
4. Вставте кабелі живлення комп'ютера та монітора в найближчу розетку.
5. Виберіть УВІМК. / ВІМК. USB-зарядження в режимі вимкнення для увімкнення / вимкнення функції USB-зарядження в режимі вимкнення. (Додатково)

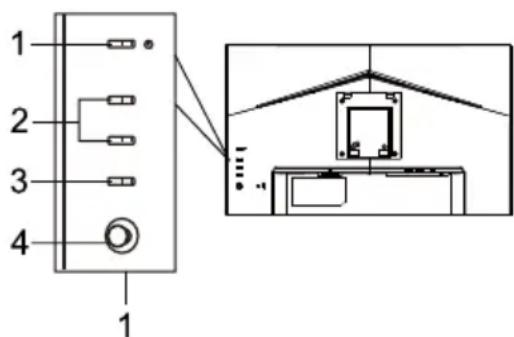

Зовнішне керування

Номер Елемент Опис

1	Кнопка/індикаторживлення	Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії.
2	Гарячі клавіші 1, 2	Натискайте для увімкнення функції гарячої клавіші, встановленої користувачем.
3	Кнопка вхідного сигналу	Натисніть, щоб змінити джерело вхідного сигналу.
4	Кнопка навігації/ОК	Натисніть для увімкнення екранного меню, після цього використовуйте як кнопку навігації для виділення потрібної функції. Натисніть знову для введення вибору

DP HDMI 2 HDMI 1

~ Примітка: Розміщення та		назви роз'ємів на моніторі можуть відрізнятися залежно від моделі монітора, а деякі роз'єми можуть бути недоступними в деяких моделях.
HDMI (додатково)	(додатково)
VGA IN (додатково) USB (додатково)
AUDIO IN (додатково) DP (додатково)
AUDIO OUT (додатково)	USB Type C (додатково)

1 2 3 4 1

Регулятивні заяви та заяви щодо безпеки

Заява FCC

Даний пристрій перевірений та визнаний таким, що відповідає обмеженням для цифрових пристроїв класу В, відповідно до Частини 15 Правил FCC. Ці обмеження розроблені з метою забезпечення розумного захисту від шкідливого випромінювання пристрою, якщо він встановлюється в житловій зоні. Цей виріб генерує, використовує та може випромінювати електромагнітні хвилі. Якщо таке обладнання не встановлювати та не використовувати згідно з інструкціями, воно може створювати перешкоди для радіозв'язку.

Однак немає гарантії, що такі перешкоди не виникнуть при правильному встановленні. Якщо цей пристрій спричинює перешкоди для радіо- або телепередач (що можна встановити увімкнення та вимкненням цього пристрою), тоді для усунення перешкод рекомендуємо користувачам використати один із таких засобів:

• Змініть напрям або положення приймальної антени.
• Збільшіть відстань між цим пристроєм та приймачем.
• Підключіть шнур живлення пристрою до електричної розетки, що знаходиться в іншому електричному ланцюзі, ніж розетка, до якої підключений приймач.
• Зверніться до продавця або досвідченого радіо/телевізійного техніка за допомогою.

Примітка

Щоб уникнути пошкодження монітора, не піднімайте монітор за стійку.

Примітка: екранований кабель

Усі підключення до інших комп'ютерних пристроїв повинне відбуватися за допомогою екранованих кабелів, щоб відповідати вимогам щодо електромагнітної сумісності.

Примітка: периферія

До цього пристрою можна підключати лише сертифіковані периферійні пристрої (пристрою вводу/виводу, док-станції, принтери тощо), що відповідають обмеженням для пристроїв Класу В. Використання несертифікованих периферійних пристроїв може призводити до появи перешкод для радіо- та телепередач.

Примітка

Будь-які зміни або модифікації, що не були явно схвалені виробником, можуть призвести до втрати користувачем права використовувати цей пристрій.

Умови використання

Цей пристрій відповідає вимогам частини 15 правил FCC. Експлуатація можлива за виконання таких двох умов: (1) цей пристрій не повинен створювати шкідливі радіоперешкоди та (2) цей пристрій повинен приймати будь-які перешкоди, включно з перешкодами, що можуть спричиняти небажані операції.

Примітка: Користувачам у Канаді

CAN ICES-003(B)/NMB-003(B)

Пояснювальна примітка до «Вимог щодо належної переробки та утилізації використаного електричного та електронного обладнання».

3 метою плекання та захисту нашої планети, коли у вашого пристрою вичерпається термін експлуатації або він не буде вам більше потрібен, будь ласка, дотримуйтесь національного законодавства та приписів щодо переробки електричних та електронних пристроїв та переробляйте їх у місцевих виробників, що мають для цього відповідні засоби.

Утилізація використаного обладнання користувачами з ЄС

Цей значок на виробі або на упакуванні вказує, що цей виріб забороняється утилізувати разом з іншим побутовим сміттям. Під час утилізації використаних пристроїв ви повинні принести на збірний пункт, що займається переробкою використаного електричного та електронного обладнання. Роздільний збір та утилізація використаних пристроїв допомагає зберегти природні ресурси та дозволяє переробити їх у безпечний для здоров'я людей та довкілля спосіб. За детальною інформацією щодо пунктів збору та переробки використаних виробів звертайтесь у ваше місцеве муніципальне управління, в службу з утилізації побутових відходів або в магазин, де був придбаний даний виріб.

Декларація щодо відповідності нормативам ЄС

Цим компанія Асег заявляє, що цей РК-монітор відповідає основним вимогам та іншим відповідним положенням Директиви з електромагнітної сумісності 2014/30/EU, Директиви з низьковольтного електрообладнання 2014/35/EU, Директиви RoHS 2011/65/EU з обмеження використання деяких небезпечних речовин та Директиви 2009/125/EC з метою створення основи для встановлення вимог до екодизайну продукції, що використовує електроенергію.

Монітор Асег призначений для відображення відео та візуальної інформації з електронних пристроїв.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Система приводу Кольровий TFT PK-дисплей
	Розмір	24,5" (62 см)
	Крок пікселя	0,283 мм (Г) × 0,280 мм (В)
	Яскравість 250 кд/м	^2 (типово)
	Контрастність 100 000 000:1 макс. (ACM)
	Кут огляду 178° (Г) 178°(В) (CR=10)
	Час відгуку 1 мс (VRB)
	Тип панелі VA
	Частота погоризонталі	HDMI: 31,469-270,000КГцDP: 31,469-281,250КГц (За годинником)
	Частота по вертикалі	HDMI: 48-240ГцDP: 48-250Гц (За годинником)
Відображувані кольори		16,7 млн. кольорів
Синхросигнал		HDMI: 594,000МГцDP: 618,750МГц (За годинником)
Максимальна роздільна здатність		HDMI: 1920x1080 @240ГцDP: 1920x1080 @250Гц
Стандарт Plug & Play VESA DDCCI/DDC2B
Енергоспоживання	Робочий режим 22 Вт (типово)
	Режим сну 0,5 Вт (типово)
	Режим вимкнення 0,3 Вт (типово)
Вхідний роз'єм		HDMI (тільки для моделей із входом HDMI) (опціонально)DP (лише модель із входом DP) (опціонально)
Вхідний відеосигнал		HDMI (тільки для моделей із входом HDMI) (опціонально)DP (лише модель із входом DP) (опціонально)
Динаміки 2 Вт X 2 (тільки для моделей з аудіовходом) (опціонально)
Максимальний розмір екрана		По горизонталі: 544 ммПо вертикалі: 303 мм
Джерело живлення ВХІД: 100-240 В~ 50/60 Гц
Умови довкілля		Температура експлуатації: від 0° до 40°CTемпература зберігання: від -20° до 60°CВідносна вологість повітря під час експлуатації: від 20% до 80%
Розміри		557,0 (Ш) x 384,1-504,1 (В) x 234,0 (Г) мм
Маса (нетто)		4,45 Кг (нетто)
Механічні характеристики		Нахил: від -5° до +25°Обертання: +/-360°Регулювання висоти: 120mmКолонка: +/-90°Знімна підставка ніжки: Так
Зовнішні засоби керування	Перемикач/кнопки	Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2 Вхід Меню/Навігації/ОК
	Функції	ЯскравістьКонтрастністьЗменшення синього світлаПідсилення чорногоАСМНДРСуперрізкістьГамаКолірна температураРежимиПростору КольорівРежим відтінків сірогоВідтінок 6 осейНасичення 6 осейГучністьВимкнення звукуОвердрайвFreeSync PremiumЧастота оновлення VBНННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННННН
Технічні характеристики залежать від моделі та/або регіону.

Посібники та інша документація до пристрою Асер знаходяться на офіційному вебсайті підтримки компанії Асер.
