| Type de produit | Moniteur LCD |
| Marque | Acer |
| Modèle | Nitro XFA253QZ |
| Taille de l'écran | 24,5 pouces (62 cm) |
| Type de panneau | VA |
| Résolution maximale | 1920 x 1080 pixels |
| Fréquence de rafraîchissement | 240 Hz (HDMI) / 250 Hz (DP) |
| Temps de réponse | 1 ms (VRB) |
| Luminosité | 250 cd/m² (typique) |
| Contraste | 100 000 000:1 max (ACM) |
| Angles de vision | 178° horizontaux et verticaux |
| Couleurs affichées | 16,7 millions |
| Connecteurs d'entrée | HDMI, DisplayPort |
| Haut-parleurs intégrés | 2 x 2 W (en option) |
| Fonctions principales | FreeSync Premium, faible lumière bleue, VRB, modes d'affichage, réglage de la hauteur, pivot, rotation |
| Réglage de la hauteur | 120 mm |
| Pivotement | +/- 90° |
| Rotation | +/- 360° |
| Inclinaison | -5° à +25° |
| Dimensions (L x H x P) | 557 x 384,1-504,1 x 234 mm |
| Poids net | 4,45 kg |
| Alimentation | 100-240 V ~ 50/60 Hz |
| Consommation électrique (allumé) | 22 W (typique) |
| Consommation en veille | 0,5 W (typique) |
| Entretien et nettoyage | Utiliser un chiffon doux et une solution sans solvant, ne pas vaporiser directement sur l'écran |
| Sécurité | Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, débrancher en cas de dommage |
FOIRE AUX QUESTIONS - Nitro XFA253QZ ACER
Questions des utilisateurs sur Nitro XFA253QZ ACER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice Nitro XFA253QZ - ACER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Nitro XFA253QZ de la marque ACER.
MODE D'EMPLOI Nitro XFA253QZ ACER

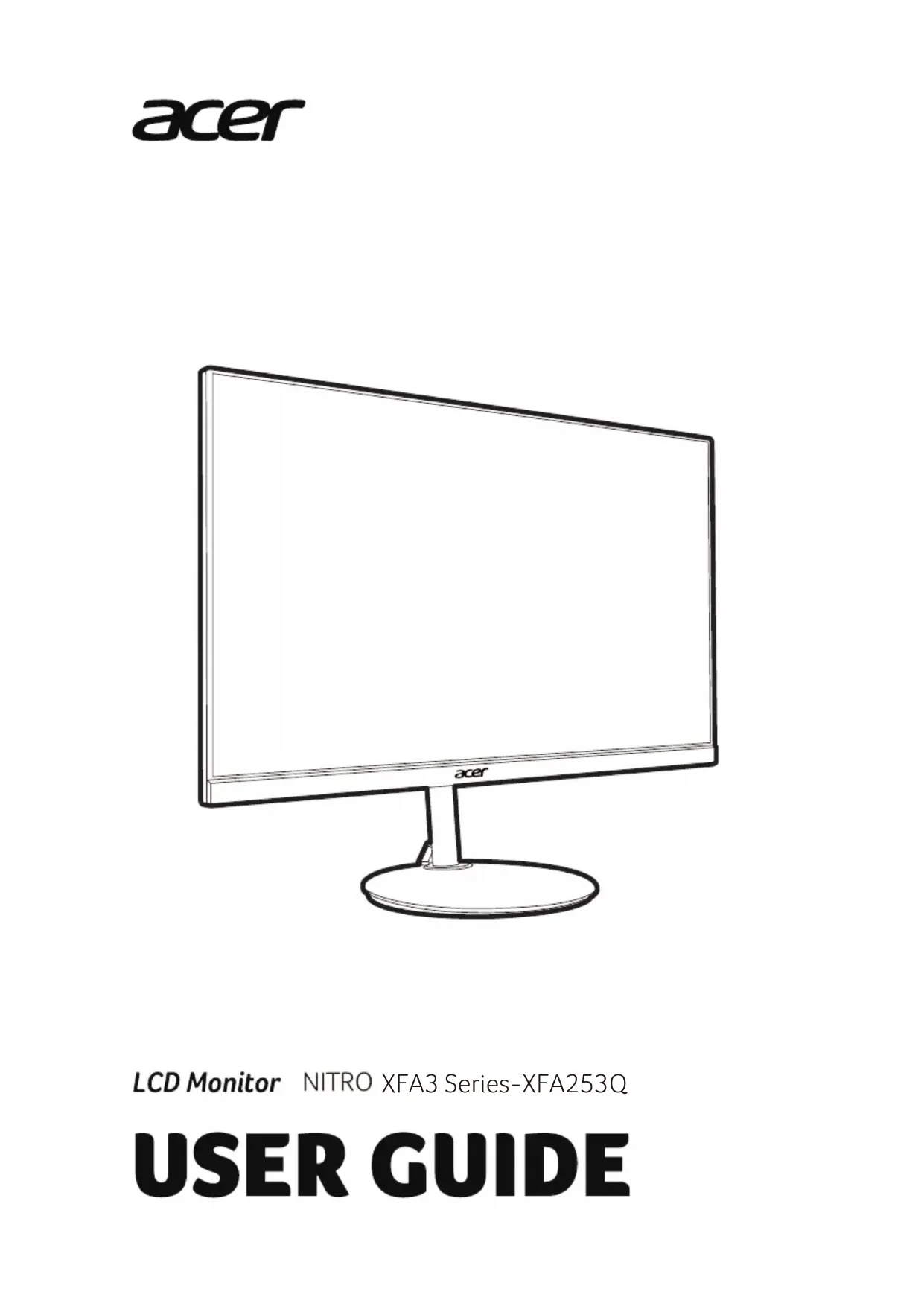

Guide de démarrage rapide (GDR) – Moniteur LCD Acer
Instructions importantes de sécurité
Veuillez lire attentivement les instructions ci-dessous.
- Nettoyage de l'écran LCD : assurez-vous d'abord que l'adaptateur d'alimentation que vous utilisez correspond aux normes électriques de votre région.
- Éteignez le moniteur LCD et débranchez l'adaptateur d'alimentation. - Essuyez doucement l'écran avec un chiffon sur lequel vous avez vaporisé une solution de nettoyage exempte de solvant.
- Ne vaporisez jamais un liquide directement sur l'écran ou son boîtier.
- N'utilisez pas de nettoyants à base d'ammoniaque ou d'alcool sur l'écran du moniteur LCD ou son boîtier.
- Acer ne sera pas tenue responsable des dommages causés par l'utilisation de nettoyants à base d'ammoniaque ou d'alcool.
-
Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition de l'appareil à la pluie, à l'humidité ou à la lumière directe du soleil peut l'endommager gravement.
-
N'appliquez pas de pression sur l'écran LCD. Une pression excessive peut endommager de façon permanente l'écran.
-
N'enlevez pas le boîtier et n'essayez pas de réparer l'appareil vous-même. Toutes les tâches d'entretien doivent être effectuées par un technicien agréé.
-
Rangez l'écran LCD dans une pièce dont la température est comprise entre -20°C à 60°C (-4°F à 140°F). En dehors de cette plage l'écran LCD risque de subir des dommages permanents.
-
Débranchez immédiatement l'adaptateur d'alimentation du moniteur et contactez un technicien agréé si :
-
Le câble de signal entre le moniteur et l'ordinateur est usé ou endommagé.
- Le moniteur LCD a été exposé à un liquide ou à la pluie.
• Le moniteur LCD ou son boîtier est endommagé.
Fixation de la base du moniteur
-
Déballez la base du moniteur et la placer sur une surface douce.
-
Déballez le moniteur.
-
Fixez le bras du support du moniteur à la base.
- Assurez-vous que la base s'enclenche dans le bras du support du moniteur. (Modèles sélectionnés uniquement)
- Utilisez un tournevis pour serrer la vis noire pour fixer le bras à l'écran. (Modèles sélectionnés uniquement)
Connexion de l'écran à un ordinateur
-
Éteignez l'ordinateur et débranchez le cordon d'alimentation.
-
2-1 Brancher le câble vidéo
a. Assurez-vous que le moniteur et l'ordinateur sont éteints.
b. Branchez le câble VGA à l'ordinateur. (en option)
2-2 Branchez le câble HDMI (modèle à entrée HDMI uniquement) (en option)
a. Assurez-vous que le moniteur et l'ordinateur sont éteints.
b. Branchez le câble HDMI à l'ordinateur.
2-3 Connectez le câble DP (uniquement pour le modèle à entrée DP) (en option)
a. Assurez-vous que le moniteur et l'ordinateur sont éteints.
b. Branchez le câble DP à l'ordinateur.
- Connectez le câble audio (modèles d'entrée audio uniquement) (en option)
- Branchez le câble USB type C (uniquement pour le modèle avec entrée USB type C) (en option)
- Insérez le câble d'alimentation du moniteur dans le port d'alimentation à l'arrière de l'écran.
- Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.
- Sélectionnez Activation/Désactivation de la charge USB hors tension pour activer/désactiver la fonction de charge USB hors tension. (en option)

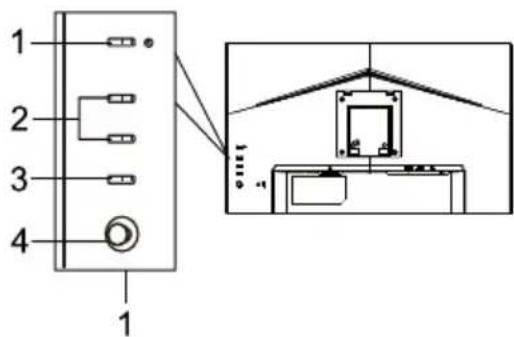

Contrôles externes
No Élément Description
| 1 | Bouton/voyant d'alimentation | Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie. |
| 2 | Raccourci 1, 2 boutons | Appuyez pour activer les fonctions de raccourci définies par l'utilisateur. |
| 3 Bouton Entrée Appuyez pour changer de source d'entrée. | ||
| 4 | Bouton navigation/OK | Appuyez pour activer le menu à l'écran, puis utilisez le bouton comme une fleche directionnelle pour mettre en surbrillance la fonction souhaitée. Appuyez de nouveau pour sélectionner. |
| HDMI (en option) | Ω (en option) | |
| VGA IN (en option) USB (en option) | ||
| AUDIO IN (en option) DP (en option) | ||
| AUDIO OUT (en option) | USB Type C (en option) | |
Déclaration de la FCC
Cet équipement a été contrôlé et déclaré conforme aux limites fixées pour un appareil numérique de classe B, en vertu de la section15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans les installations résidentielles. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions fournies, peut produire des interférences nuisibles aux communications radio.
Cependant, rien ne garantit qu'aucune interférence ne se produise dans une installation particulière. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pouvez déterminer en allumant et en éteignant l'appareil), nous vous conseillons vivement d'y remédier en prenant l'une des mesures suivantes :
- Ajustez la direction ou la position de l'antenne.
- Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.
Remarque
Afin d'éviter d'endommager le moniteur, ne le soulevez pas par sa base.
Remarque : câble blindé
Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conformes aux directives CEM.
Remarque : périphériques
Seuls les périphériques (appareils d'entrée/sortie, ports, imprimantes, etc.) conformes aux limites de la classe B peuvent être connectés à cet équipement. L'utilisation de périphériques non certifiés peut provoquer des interférences avec la réception radio et télévision.
Remarque
Les changements/modifications non expressément approuvés par le fabricant peuvent annuler l'autorisation de l'utilisateur à utiliser ce produit.
Conditions d'utilisation
Cet appareil est conforme à la section 15 de la réglementation FCC. Son utilisation est soumise aux conditions suivantes : (1) L'appareil ne doit pas causer d'interférences nuisibles et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un mauvais fonctionnement.
Remarque : Pour les utilisateurs canadiens
CAN ICES-003(B)/NMB-003(B)
Note explicative sur le «Règlement sur la gestion des déchets des produits électriques et électroniques, recyclage et mise au rebut»
Pour mieux prendre soin de notre planète et la protéger, lorsque ces produits ne sont plus utilisables ou qu'ils arrivent à leurs fins de vie, veuillez-vous conformer aux lois et réglementations nationales sur le recyclage des déchets de produits électriques et électroniques, en les recyclant par de fabricants locaux qualifiés.
Mise au rebut des déchets d'équipements pour les usagers domestiques de l'UE
La présence de ce symbole sur le produit ou son emballage indique que ce produit ne doit pas être jeté avec les ordures ménagères. Lors de l'élimination des appareils usagés, vous êtes tenu de les remettre à un point de collecte agréé pour le recyclage des équipements électriques et électroniques usagés. La collecte et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de garantir que ces équipements seront recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur le recyclage des appareils usagés, veuillez contacter votre bureau municipal local, votre service de collecte des ordures ménagères ou le magasin où vous avez acheté le produit.
Déclaration de conformité CE
Par la présente, Acer Inc., déclare que ce moniteur LCD est conforme aux exigences principales et aux autres dispositions applicables de la Directive 2014/30/UE CEM, de la Directive 2014/35/UE sur les basses tensions, de la Directive 2011/65/UE RoHS et de la Directive 2009/125/CE relative à l'établissement d'un cadre de travail sur les exigences de conception écologique pour les produits liés à l'énergie.
Le moniteur Acer est conçu pour la vidéo et l'affichage visuel des informations obtenues à partir de dispositifs électroniques.
CARACTÉRISTIQUES
| Écran LCD | Système de fonctionnement | Couleur TFT LCD |
| Taille | 24,5" L (62 cm) | |
| Pas des pixels | 0,283 mm (H) × 0,280 mm (V) | |
| Luminosité 250 cd/m | ^2 (Typique) | |
| Contraste 100000000:1 max. (ACM) | ||
| Angle de vue 178° (H) 178° (V) (CR=10) | ||
| Temps de réponse 1 ms (VRB) | ||
| Type de panneau VA | ||
| Fréquence horizontale | HDMI: 31,469-270,000KHzDP: 31,469-281,250KHz (Heures supplémentaires) | |
| Fréquence verticale | HDMI: 48-240HzDP: 48-250Hz (Heures supplémentaires) | |
| Couleurs affichées | 16,7 millions de couleurs | |
| Horloge à pixel | HDMI: 594,000MHzDP: 618,750MHz (Heures supplémentaires) | |
| Résolution maximale | HDMI: 1920x1080 @240HzDP: 1920x1080 @250Hz | |
| Plug-and-Play VESA DDCCI/DDC2B | ||
| Consommation électrique | Mode allumé 22 W (typique) | |
| Mode Veille 0,5 W (typique) | ||
| Mode Arrêt 0,3 W (typique) | ||
| Connecteur d'entrée | HDMI (uniquement les modèles avec entrée HDMI) (en option)DP (modèle à entrée DP uniquement) (en option) | |
| Signal d'entrée vidéo | HDMI (uniquement les modèles avec entrée HDMI) (en option)DP (modèle à entrée DP uniquement) (en option) | |
| Haut-parleurs 2 W x 2 (modèle avec entrée audio uniquement) (en option) | ||
| Taille maximale de l'écran | Horizontal : 544 mmVertical : 303 mm | |
| Source d'alimentation ENTRÉE : 100-240 V ~ 50/60 Hz | ||
| Informations sur l'environnement | Température de fonctionnement : 0 à 40 °CTempérature de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 % | |
| Dimensions | 557,0 (L) x 384,1-504,1 (H) x 234,0 (P) mm | |
| Poids (net) | 4,45 Kg(net) | |
| Spécifications relatives au mécanisme | Inclinaison : -5° à +25°Rotation : +/-360°Réglage de la hauteur : 120mmPivotement : +/-90°Pied amovible : Oui | |
| Contrôles externes | Boutons de commutation | Bouton d'alimentation EntréeRaccourci 1 Menu/Navigation/OKRaccourci 2 |
| Fonctions | Luminosité VRBContraste Latence ultra-faibleFaible lumière bleue Point de viséeBoost du noir LangueACM Délai de l'OSDHDR TransparenceSuper netteté Verrouillage OSDGamma EntréeTemp. Couleur Source autoModes Affectation raccourcisEspace couleurs Mode LargeMode niv gris DDC/CITeinte 6 axe Niveau noir HDMISaturation 6 axes Md démarr rapideVolume InformationsMuet Réinitial ts réglagesTaux de réactionFreeSync PremiumN tx rafraîcht | |
| Les spécifications varient selon le modèle et/ou la région. | ||
Vous pouvez trouver des manuels et d'autres documents pour votre produit Acer sur le site officiel d'assistance Acer.
EU Déclaration de conformité
Nous,
Acer Incorporated
Nous, Acer Incorporated, déclarons sous notre seule responsabilité que le produit décrit ci-dessus est en conformité avec les législations d'harmonisation pertinentes de l'Union et la directive ci-dessous, les normes harmonisées suivantes et/ou autres normes pertinentes ont été appliquées :
☒ Directive CEM : 2014/30/UE
EN55032:2015+A1:2020 Class B
EN 55035:2017+A11:2020
EN IEC 61000-3-2:2019+A1:2021 Class D
EN 61000-3-3:2013+A2:2021
☒ Directive LVD : 2014/35/UE
EN 62368-1: 2014+ A11: 2017
☒ Directive RoHS : 2011/65/UE
EN IEC 63000: 2018
☒ Directive ErP : 2009/125/CE
(EU) 2019/2021; EN 50564:2011
Année pour commencer l'apposition du marquage CE : 2022.
Feb. 23,2022
Date
