| Tipo de producto | Monitor LCD |
| Marca | Acer |
| Modelo | Nitro XFA253QZ |
| Tamaño de la pantalla | 24,5 pulgadas (62 cm) |
| Tipo de panel | VA |
| Resolución máxima | 1920 x 1080 píxeles |
| Frecuencia de actualización | 240 Hz (HDMI) / 250 Hz (DP) |
| Tiempo de respuesta | 1 ms (VRB) |
| Luminosidad | 250 cd/m² (típico) |
| Contraste | 100 000 000:1 máx. (ACM) |
| Ángulos de visión | 178° horizontales y verticales |
| Colores mostrados | 16,7 millones |
| Conectores de entrada | HDMI, DisplayPort |
| Altavoces integrados | 2 x 2 W (opcional) |
| Funciones principales | FreeSync Premium, luz azul baja, VRB, modos de visualización, ajuste de altura, giro, rotación |
| Ajuste de altura | 120 mm |
| Giro | +/- 90° |
| Rotación | +/- 360° |
| Inclinación | -5° a +25° |
| Dimensiones (An x Al x Pr) | 557 x 384,1-504,1 x 234 mm |
| Peso neto | 4,45 kg |
| Alimentación | 100-240 V ~ 50/60 Hz |
| Consumo eléctrico (encendido) | 22 W (típico) |
| Consumo en espera | 0,5 W (típico) |
| Mantenimiento y limpieza | Usar un paño suave y una solución sin solvente, no rociar directamente sobre la pantalla |
| Seguridad | No exponer a la humedad, no abrir la carcasa, desconectar en caso de daño |
Preguntas frecuentes - Nitro XFA253QZ ACER
Preguntas de los usuarios sobre Nitro XFA253QZ ACER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Monitor en formato PDF gratis! Encuentra tus instrucciones Nitro XFA253QZ - ACER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Nitro XFA253QZ de la marca ACER.
MANUAL DE USUARIO Nitro XFA253QZ ACER

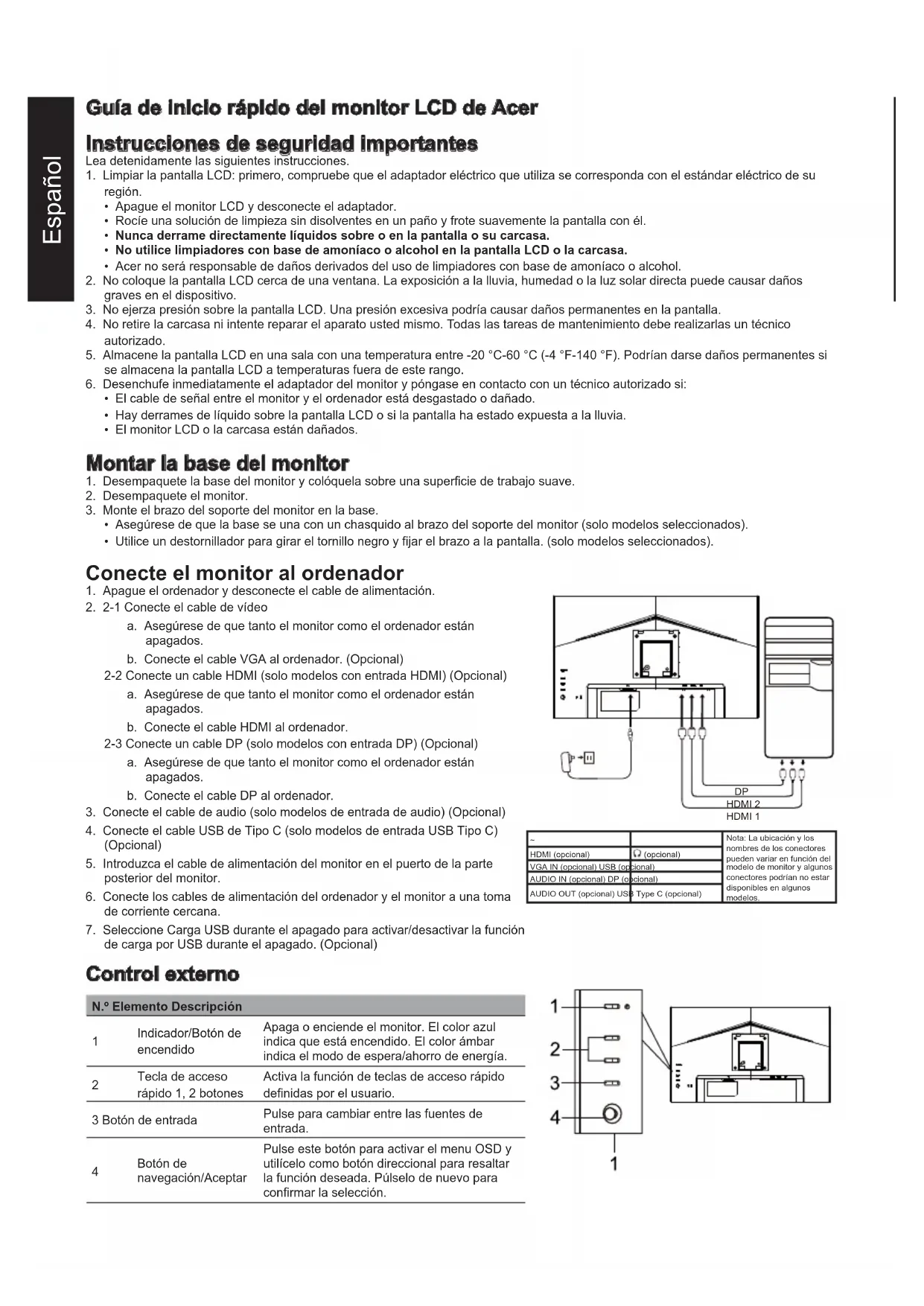

Guía de inicio rápido del monitor LCD de Acer
Instrucciones de seguridad importantes
Lea detenidamente las siguientes instrucciones.
-
Limpiar la pantalla LCD: primero, compruebe que el adaptador eléctrico que utiliza se corresponda con el estándar eléctrico de su región.
-
Apague el monitor LCD y desconecte el adaptador.
- Rocie una solución de limpieza sin disolventes en un paño y frote suavemente la pantalla con él.
- Nunca derrame directamente líquidos sobre o en la pantalla o su carcasa.
- No utilice limpiadores con base de amoníaco o alcohol en la pantalla LCD o la carcasa.
- Acer no será responsable de daños derivados del uso de limpiadores con base de amoníaco o alcohol.
- No coloque la pantalla LCD cerca de una ventana. La exposición a la lluvia, humedad o la luz solar directa puede causar daños graves en el dispositivo.
- No ejerza presión sobre la pantalla LCD. Una presión excesiva podría causar daños permanentes en la pantalla.
- No retire la carcasa ni intente reparar el aparato usted mismo. Todas las tareas de mantenimiento debe realizarlas un técnico autorizado.
- Almacene la pantalla LCD en una sala con una temperatura entre -20 °C-60 °C (-4 °F-140 °F). Podrían darse daños permanentes si se almacena la pantalla LCD a temperaturas fuera de este rango.
-
Desenchufe inmediatamente el adaptador del monitor y póngase en contacto con un técnico autorizado si:
-
El cable de señal entre el monitor y el ordenador está desgastado o dañado.
- Hay derrames de líquido sobre la pantalla LCD o si la pantalla ha estado expuesta a la lluvia.
- El monitor LCD o la carcasa están dañados.
Montar la base del monitor
- Desempaquete la base del monitor y colóquela sobre una superficie de trabajo suave.
- Desempaquete el monitor.
-
Monte el brazo del soporte del monitor en la base.
-
Asegúrese de que la base se una con un chasquido al brazo del soporte del monitor (solo modelos seleccionados).
- Utilice un destornillador para girar el tornillo negro y fijar el brazo a la pantalla. (solo modelos seleccionados).
- Apague el ordenador y desconecte el cable de alimentación.
- 2-1 Conecte el cable de vídeo
a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable VGA al ordenador. (Opcional)
2-2 Conecte un cable HDMI (solo modelos con entrada HDMI) (Opcional)
a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable HDMI al ordenador.
2-3 Conecte un cable DP (solo modelos con entrada DP) (Opcional)
a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable DP al ordenador.
- Conecte el cable de audio (solo modelos de entrada de audio) (Opcional)
- Conecte el cable USB de Tipo C (solo modelos de entrada USB Tipo C) (Opcional)
- Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
- Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
- Seleccione Carga USB durante el apagado para activar/desactivar la función de carga por USB durante el apagado. (Opcional)
Control externo
N.º Elemento Descripción
| 1 | Indicador/Botón de encendido | Apaga o enciende el monitor. El color azul indica que está encendido. El color ámbar indica el modo de espera/ahorro de energía. |
| 2 | Tecla de acceso rápido 1, 2 botones | Activa la función de teclas de acceso rápido definidas por el usuario. |
| 3 Botón de entrada | Pulse para cambiar entre las fuentes de entrada. | |
| 4 | Botón de navegación/Aceptar | Pulse este botón para activar el menu OSD y utilícelo como botón direccional para resaltar la función deseada. Púlselo de nuevo para confirmar la selección. |
| HDMI (opcional) | (opcional) | |
| VGA IN (opcional) USB (opcional) | ||
| AUDIO IN (opcional) DP (opcional) | ||
| AUDIO OUT (opcional) USB Type C (opcional) | ||
Declaración de FCC
Este equipo ha sido probado y cumple los límites de los dispositivos digitales de Clase B conforme al Apartado 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencias perjudiciales cuando el equipo esté instalado en una zona residencial. Este equipo genera, utiliza y puede irradiar energías de radiofrecuencia y, si no se instala cumpliendo las instrucciones, podría causar interferencias a las comunicaciones de radio.
Sin embargo, no hay garantías de que no ocurran interferencias en una instalación específica. Si el dispositivo causara interferencias a la recepción de radio o televisión (lo que se puede determinar con un aparellaje eléctrico), se recomienda tomar una o más de las medidas siguientes para eliminar la interferencia:
- Reajuste la dirección o posición de la antena receptora.
- Aumente la distancia entre el dispositivo y el receptor.
- Conecte el conector de alimentación del dispositivo a una toma eléctrica distinta a la del circuito al que esté conectado el receptor.
- Póngase en contacto con su distribuidor o un técnico de radio/TV experimentado para solicitar ayuda.
Nota
Para prevenir daños al monitor, no lo levante usando el soporte.
Nota: cable apantallado
Todas las conexiones a otros dispositivos informáticos deben realizarse mediante cables apantallados para cumplir las normas de CEM.
Nota: periféricos
Solo deben conectarse al dispositivo periféricos certificados (dispositivos de entrada/salida, terminales, impresoras, etc.) que cumplan los límites de Clase B. El uso de periféricos no certificados podría provocar interferencias a la recepción de radio y televisión.
Nota
Los cambios y modificaciones no aprobados expresamente por el fabricante podrían invalidar la autorización del usuario para operar este producto.
Condiciones de Funcionamiento
Este dispositivo cumple el Apartado 15 de la Normativa de la FCC. Su funcionamiento está sujeto a dos condiciones: (1) este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe poder aceptar las interferencias recibidas, incluidas interferencias que pudieran causar un funcionamiento indeseado.
Nota: Usuarios canadienses CAN ICES-003(B)/NMB-003(B)
Nota explicatoria sobre "Reglamento sobre la gestión del reciclaje y la eliminación de los residuos de productos eléctricos y electrónicos"
Para cuidar y proteger mejor nuestro planeta, cumpla las leyes y reglamentos sobre reciclaje de residuos de productos eléctricos y electrónicos cuando el producto ya no sea necesario o haya finalizado su vida útil, y recíclelo a través de los fabricantes locales con cualificaciones de reciclaje reconocidas nacionalmente.
Abandono de residuos de equipos para usuarios domésticos de la UE
Este símbolo sobre el producto o en su embalaje indica que el producto no debe eliminarse con otros residuos domésticos. Cuando elimine dispositivos usados, será su responsabilidad llevarlos a un punto de recogida que recicle equipos eléctricos y electrónicos usados. La recogida y reciclaje separados de dispositivos usados en el momento de la eliminación ayuda a conservar los recursos naturales y garantiza que se reciclan de manera que proteja la salud humana y el medio ambiente. Para obtener más información acerca de los puntos de recogida de dispositivos usados, póngase en contacto con su ayuntamiento, servicio de tratamiento de residuos domésticos o la tienda donde compró el producto.
Declaración de conformidad de la CE
Por la presente, Acer Inc., declara que este monitor LCD es conforme a los requisitos fundamentales y otras disposiciones pertinentes de la directiva de compatibilidad electromagnética 2014/30/UE, la directiva de baja tensión 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE en lo pertinente a fijar un marco de trabajo para establecer los requisitos de diseño ecológico para productos energéticos.
El monitor de Acer está diseñado para mostrar información de vídeo e imágenes obtenida desde dispositivos electrónicos.
ESPECIFICACIONES
| Panel LCD | Sistema Pantalla LCD TFT en color | |
| Tamaño | 24,5"W (62cm) | |
| Tamaño del pixel | 0,283mm (H) x 0,280mm (V) | |
| Brillo 250 cd/m | ^2 (típico) | |
| Contraste 100000000:1 Máx. (ACM) | ||
| Ángulo de visión 178° (H) | 178° (V) (CR=10) | |
| Tiempo de respuesta 1 ms (VRB) | ||
| Tipo de panel VA | ||
| Frecuencia horizontal | HDMI: 31,469-270,000KHzDP: 31,469-281,250KHz (Horas extras) | |
| Frecuencia vertical | HDMI: 48-240HzDP: 48-250Hz (Horas extras) | |
| Colores de la pantalla | 16,7 M de colores | |
| Reloj de puntos | HDMI: 594,000MHzDP: 618,750MHz (Horas extras) | |
| Resolución máxima | HDMI: 1920x1080 a 240HzDP: 1920x1080 a 250Hz | |
| Conectar y listo VESA DDCCI/DDC2B | ||
| Consumo de energía | Modo Encendido 22 W (típico) | |
| Modo de suspensión 0,5 W (típico) | ||
| Modo apagado 0,3 W (típico) | ||
| Conector de entrada | HDMI (solo modelos con entrada HDMI) (opcional)DP (solo el modelo de entrada DP) (opcional) | |
| Señal de vídeo de entrada | HDMI (solo modelos con entrada HDMI) (opcional)DP (solo el modelo de entrada DP) (opcional) | |
| Altavoces 2 W x 2 (Solo modelos con entrada de audio) (opcional) | ||
| Tamaño máximo de pantalla | Horizontal: 544 mmVertical: 303 mm | |
| Fuente de alimentación ENTRADA: 100-240 V, 50/60 Hz | ||
| Condiciones medioambientales | Temperatura de funcionamiento: 0° a 40°CTemperatura de almacenamiento: -20° a 60°CHumedad de funcionamiento: 20% a 80% | |
| Dimensiones | 557,0 ((ancho) x 384,1-504,1 (alto) x 234,0 (diagonal) mm | |
| Peso (neto) | 4,45 Kg (neto) | |
| Especificaciones del mecanismo | Inclinación: -5° a +25°Plataforma giratoria: +/-360°Ajuste de la altura: 120mmGiro: +/-90°Base de pie desmontable: Sí | |
| Controles externos | Interruptor/Botones | Botón de alimentación EntradaAcceso directo 1 Menú/Navegación/AceptarAcceso directo 2 |
| Funciones | Brillo VRBContraste Latencia ultrabajaLuz azul baja Punto de miraAumento de negro IdiomaACM T. de espera OSDHDSupernitidez TransparencySupernitidez Bloqueo OSDGamma EntradaTemp. Color Fuente automát.Modos Asignac. teclas rápidasEspacio de color Modo panorámicoModo escala gris DDC/CIMatiz de 6 ejes Nivel negro HDMI Satur. 6 ejes Modo inicio ráp.Volumen InformaciónSilencio Restablecer config.Over DriveFreeSync PremiumTasa de actual. | |
| Las especificaciones varían en función del modelo o la región. | ||
Busque los manuales y otros documentos para el producto Acer en el sitio Web de soporte técnico de Acer oficial.
2-3 Ligue o cabo DP (Apenas modelo de entrada DP) (Opcional)
Nota: Utilizadores canadianos
CAN ICES-003(B)/NMB-003(B)
EU Declaración de conformidad
Nosotros,
Acer Incorporated
Producto: Monitor LCD
Nombre comercial: ACER
Número de modelo: XFA253Q
Número de Referencia (SKU): XFA253Q xxxxxx;
("x" = 0\~9, a \~ z, A \~ Z, o en blanco)
Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado otras normas pertinentes:
Directiva CEM: 2014/30/UE
EN55032:2015+A1:2020 Class B
EN 55035:2017+A11:2020
EN IEC 61000-3-2:2019+A1:2021 Class D
EN 61000-3-3:2013+A2:2021
☒ Directiva de baja tensión: 2014/35/UE
EN 62368-1: 2014+ A11: 2017
Directiva RoHS: 2011/65/UE
EN IEC 63000: 2018
Directiva ErP: 2009/125/CE
(EU) 2019/2021; EN 50564:2011
Año para empezar a aplicar el marcado CE: 2022.
