MANUAL DE USUARIO V226HQLH ACER

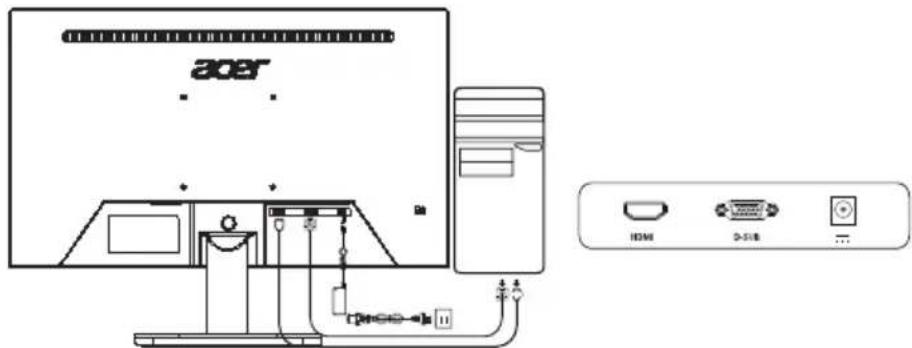

LCD monitor V6 Series-V226HQL1. Apague el ordenador y desconecte el cable de alimentación del mismo.

2. Conecte un extremo del cable de señal al conector de entrada VGA/HDMI de su monitor y el otro extremo al

conector de entrada VGA/HDMI de la tarjeta gráfica de su computadora. Afirme los tornillos en el conector del cable de señal (VGA).

3. Enchufe el cable de alimentación del adaptador en el puerto de alimentación ubicado sobre el lado posterior

4. Conecte el cable de alimentación del ordenador y el adaptador del monitor a una toma de corriente cercana.

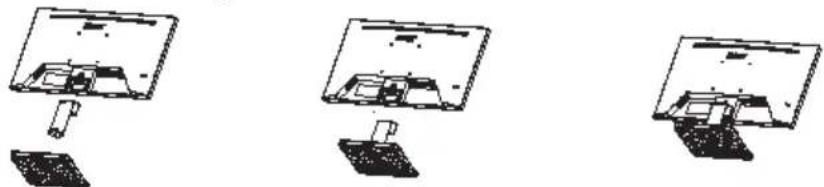

Instalación de monitor

1. Retire el soporte y el pie del monitor del embalaje y colóquelo en un espacio de trabajo estable y nivelado.

2. Abra o cierre el soporte trasero. El ángulo de visión del monitor se puede ajustar utilizando el pie.

(Como se muestra a continuación.)

3. Admite la función de ir colgado en la pared, VESA 100 * 100 mm, tornillos M4 * 10.

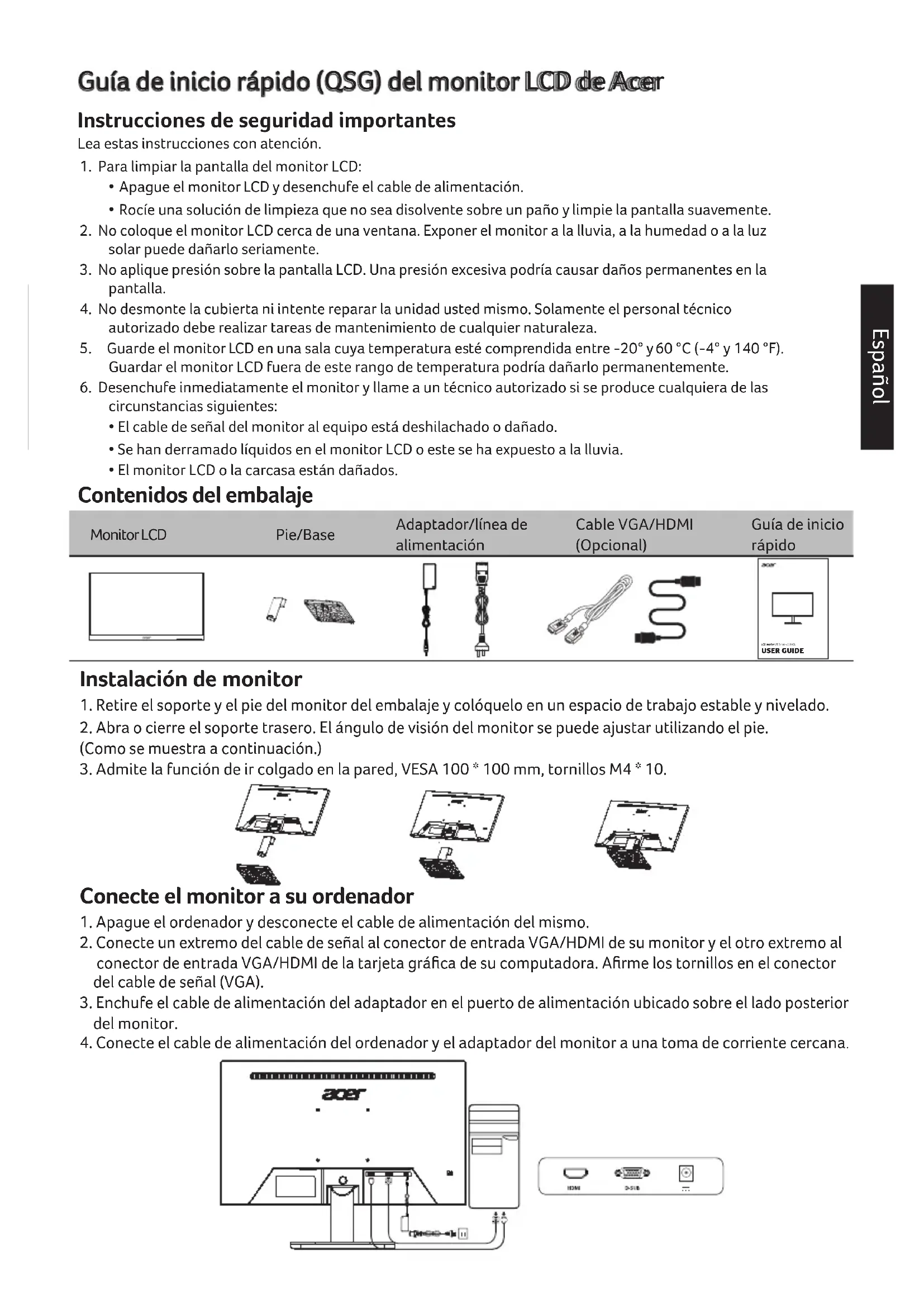

Conecte el monitor a su ordenador Contenidos del embalaje Monitor LCDAdaptador/línea de alimentaciónPie/BaseCable VGA/HDMI(Opcional)Guía de inicio rápido USER GUIDE Español Guía de inicio rápido (QSG) del monitor LCD de Acer Instrucciones de seguridad importantes Lea estas instrucciones con atención.1. Para limpiar la pantalla del monitor LCD:

• Apague el monitor LCD y desenchufe el cable de alimentación.

• Rocíe una solución de limpieza que no sea disolvente sobre un paño y limpie la pantalla suavemente. 2. No coloque el monitor LCD cerca de una ventana. Exponer el monitor a la lluvia, a la humedad o a la luz solar puede dañarlo seriamente. 3. No aplique presión sobre la pantalla LCD. Una presión excesiva podría causar daños permanentes en la pantalla.4. No desmonte la cubierta ni intente reparar la unidad usted mismo. Solamente el personal técnico autorizado debe realizar tareas de mantenimiento de cualquier naturaleza.

5. Guarde el monitor LCD en una sala cuya temperatura esté comprendida entre -20° y 60 °C (-4° y 140 °F).

Guardar el monitor LCD fuera de este rango de temperatura podría dañarlo permanentemente. 6. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las circunstancias siguientes: • El cable de señal del monitor al equipo está deshilachado o dañado. • Se han derramado líquidos en el monitor LCD o este se ha expuesto a la lluvia. • El monitor LCD o la carcasa están dañados. LCD monitor V6 Series-V226HQL1 Encender/apagar el monitor. Verde indica que la fuente de alimentación está encendida. Naranja indica que el dispositivo está en modo de espera o ahorro de energía.Botón de encendido 4/3 Modo/SalirModoArriba/Abajo Pulse esta tecla para salir del OSD cuando se muestra el modo OSD. Si no se muestra el OSD, las opciones de modo se muestran cuando usted presiona esta tecla. Presione para ver el OSD (menú en pantalla) y presione nuevamente para acceder a la selección del OSD.MENÚ/ConfirmarMENÚCuando se muestre el OSD, presione el botón arriba o abajo para cambiar lasopciones del OSD. Ajuste el valor del OSD. Si no se muestra el modo OSD, presione < para cambiar al modo de brillo y presione > para cambiar a la fuente de la señal. Controles externos

Español Normativas y avisos de seguridad Avisos de la FCC Este equipo ha sido comprobado y se ha determinado que cumple con los límites de dispositivo digital Clase B, de acuerdo con la Parte 15 de las Normas de la FCC. Dichos límites han sido diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se encuentra instalado o si no es utilizado de acuerdo con las instrucciones, puede causar interferencia dañina a las comunicaciones radiales. No es posible, no obstante, garantizar que no se produzcan interferencias en una instalación particular. Si este dispositivo causa interferencias perjudiciales para la recepción de ondas de radio o televisión, lo cual puede determinarse apagándolo y encendiéndolo, se recomienda al usuario intentar corregir la interferencia poniendo en práctica una o más de las siguientes medidas:• Reoriente o traslade la antena receptora.• Incremente la separación entre el equipo y el receptor.• Conecte el equipo a un tomacorriente diferente del que se encuentra conectado el receptor.• Consulte a un vendedor o técnico experimentado de radio/TV para obtener ayuda. Declaración de conformidad de CE Por el presente documento, Acer Inc., declara que este monitor LCD es compatible con los requisitos básicos y otras disposiciones pertinentes de la Directiva EMC 2014/30/EU, la Directiva de baja tensión 2014/35/EU, la Directiva RoHS 2011/65/EU y la Directiva 2009/125/EC respecto al establecimiento de un marco de trabajo Aviso: Cables apantallados mantener el cumplimiento de las regulaciones de la EMC.Aviso: Dispositivos periféricosSolamente se deben conectar a la unidad aquellos periféricos (dispositivos de entrada/salida, terminales, generen interferencias en la recepción de radio y TV.Product Information for EU Energy Español Precaución usuario otorgada por la Comisión Federal de Comunicaciones (FCC, Federal Communications Commission) para hacer uso de este producto. Condiciones de funcionamiento Este dispositivo cumple el Apartado 15 de la Normativa de la FCC. Su funcionamiento está sujeto a dos condiciones: (1) este dispositivo no deberá causar interferencias perjudiciales y (2) este dispositivo deberá aceptar cualquier interferencia que reciba, incluidas interferencias que puedan causar un funcionamiento no deseado. Aviso: Usuarios canadienses CAN ICES-3(B)/NMB-3(B) Eliminación de equipos de desecho por usuarios en hogares particulares de la Unión Europea Este símbolo en el producto o su embalaje indica que no se debe desechar con el resto de residuos domésticos. En su lugar, es responsabilidad suya deshacerse del equipo que desea desechar, entregándolo en un punto de recogida designado para el reciclaje de desechos de equipos eléctricos y electrónicos. La recogida y reciclaje por separado del equipo antiguo en el momento en el que se deshaga de él, ayudará a conservar los recursos naturales y a garantizar que se recicla

forma que proteja la salud humana y el medioambiente. Para obtener más información sobre dónde puede dejar sus equipos a desechar para reciclaje, por favor contacte con su ayuntamiento, su servicio de eliminación de desechos domésticos, o la tienda donde compró el producto.ESPECIFICACIONES Panel LCD Sistema LCD a color TFT Tamaño 21.5"W (55cm) Tamaño de píxel 0.2493(H) x0.241(V) mm Brillo (cd/m

) 200 (t í p i c o) Contraste 3000:1 (t í p i c o) Ángulo de visión CR 10, 178° (H), 178° (V) Tiempo de respuesta 4ms (GTG) Tipo de panel Panel VA Frecuencia H 30KHz-120KHz Frecuencia V 48Hz-100Hz Colores de visualización 16.7M Reloj de punto 234MHz Resolución máxima 1920 x 1080@100Hz (HDMI) Plug & Play VESA DDCCI/DDC2B Consumo de energía (a 200 nits) Modo ON 14W ( típico) Modo de reposo Modo OFF 0.5W ( típico) 0.5W (typical) Conector de entrada VGA / HDMI Tamaño máximo de pantalla Horizontal 487.456 mm Vertical 270.18 mm Fuente de alimentación Modelo: PG361-1202000DI（Pgtec） Entrada: 100-240V

50/60Hz 1.2A Salida: 12V 2A,24W Consideraciones ambientales Temperatura de funcionamiento: 0° to 40°C Temperatura de almacenamiento: -20° to 60°C Humedad de funcionamiento: 20% to 80% Dimensiones (Anch. x Alt. x Prof.) 493.1x406.0x179.9mm Peso (neto) Especificaciones del mecanismo 2.3kg (neto) Inclinación: -5° to 15° Giratorio: No Ajuste de altura: No Pivote: No Soporte de pie desmontable: No Controles externos Botones Botón de encendido MENU/Exit UP/Down Funciones Halle manuales y otros documentos para su producto Acer en el sitio web de asistencia de Acer. Brillo Contraste Luz azul Cálido Over Drive ACM Mode Idioma Bloqueo del OSD DDC/CI Modo de inicio rápido Cumplimiento normativo

• Todas las especificaciones están sujetas a cambios sin previo aviso.
